Приложение к проекту договора

№______» от «____» __________ 2103г.

на изготовление модульного здания СТК16 версия 04.01.01. «Столовая - доготовочная на 16 посадочных мест»

Общей площадью — 83,3 м2

1 Общие сведения об изделии:

1.1. Обозначение — ЗМКУ,

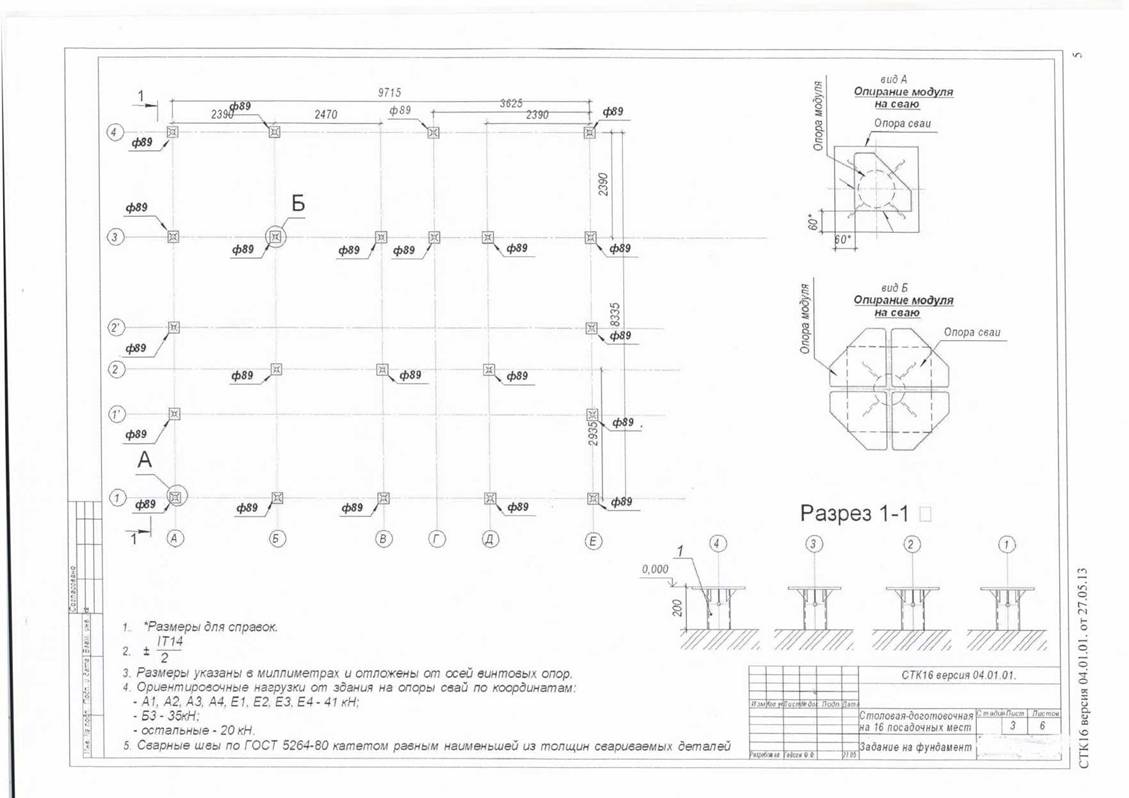

2  Основные технические данные и характеристики

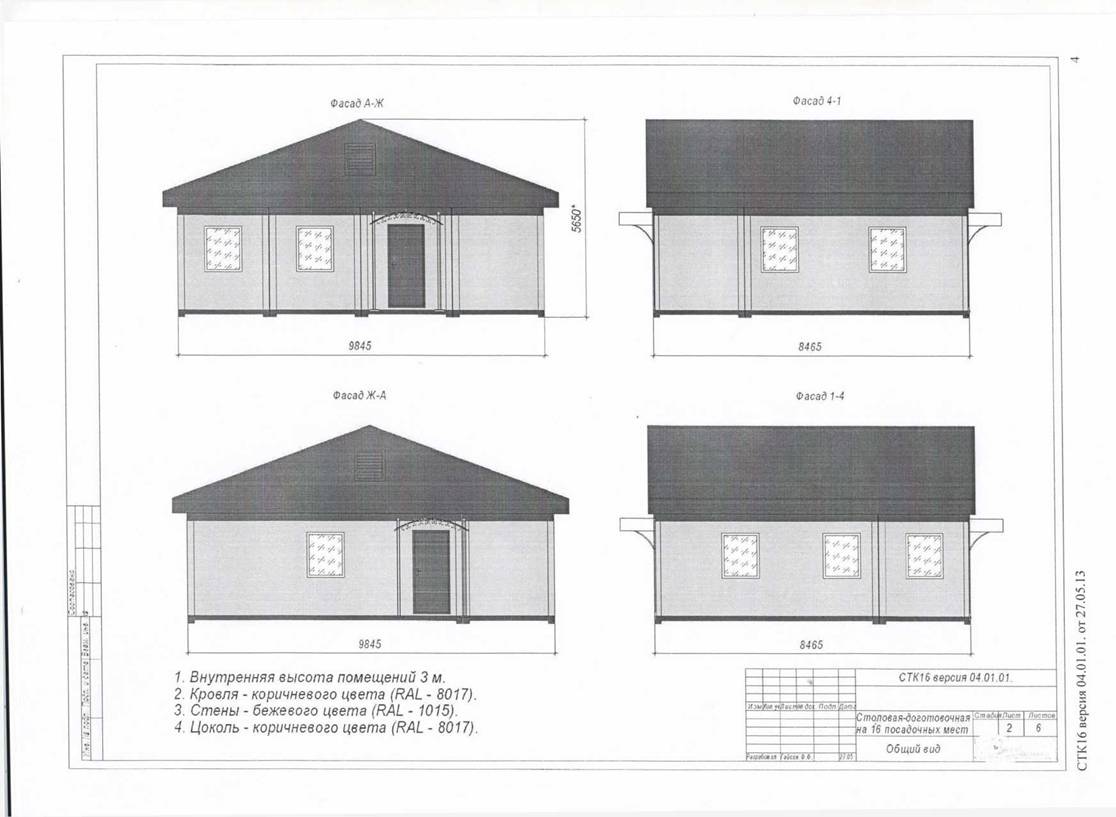

2.1.  Внешние габаритные размеры, мм.: длина – 9845

ширина - 8465

высота — 5450* (внутр. высота - 3000)

2.2. Конструкции__________

Стена (снаружи - внутрь)

Сэндвич-панели закрепленные на металлоконструкциях каркаса здания:

- Крашенный оцинкованный лист бежевого цвета (RAL 1015),

- Утеплитель — пенопласт не менее 100 мм,

- Крашенный оцинкованный лист бежевого цвета (RAL 1015).

Крыша (сверху вниз)

- Оцинкованный стальной лист,

- Ветро - влагозащитная пленка;

- Утеплимм.,

- Пароизоляционная пленка;

- фанера влагостойкая 9 мм+оцинкованный лист белого цвета.

Фальш-крыша

Фермы, прогоны — деревянные;

Кровля - профнастил С-21 коричневого цвета (RAL - 8017).

Полы (снизу - вверх)

- Стальной лист толщ. 1,2 мм;

-  Гидроизоляция;

-Утеплимм;

- Парогидроизоляция;

-  Влагостойкая фанера 15 мм;

-  Гидроизоляция резинобитумная.

- ГВЛВ — 10 мм.

- Керамическая плитка S=6 мм, цвет— коричневый.

Цоколь

обшивается листом коричневого цвета (RAL — 8017).

Перегородка

Сэндвич-панели:

- Оцинкованный лист бежевого цвета (RAL 1015);

- Утеплитель — пенопласт 50 мм.;

- Оцинкованный лист бежевого цвета (RAL 1015).

Дверь

Наружная

Стальная, одностворчатая (собственного изготовления) - размером 0,9 х 2,1 м., утепленная, с замком, с ручкой и доводчиком - 2 шт.

Внутренняя — пластиковые, размером 0,9x2,1м, с замком, «барашком» и ручкой, с низким порогом — 4 шт.. Пластиковые, размером 0,6x2,1м, с замком, «барашком» и ручкой, с низким порогом — 1 шт..

Окна

Пластиковые, размером 1000x1200 мм, поворотно-откидные, двухкамерный стекло­пакет, импост —8 шт..

Оконный проем, размером 800x800 мм, столешница белого цвета (размером 600x800 мм), горизонт, жалюзи - 1 шт..

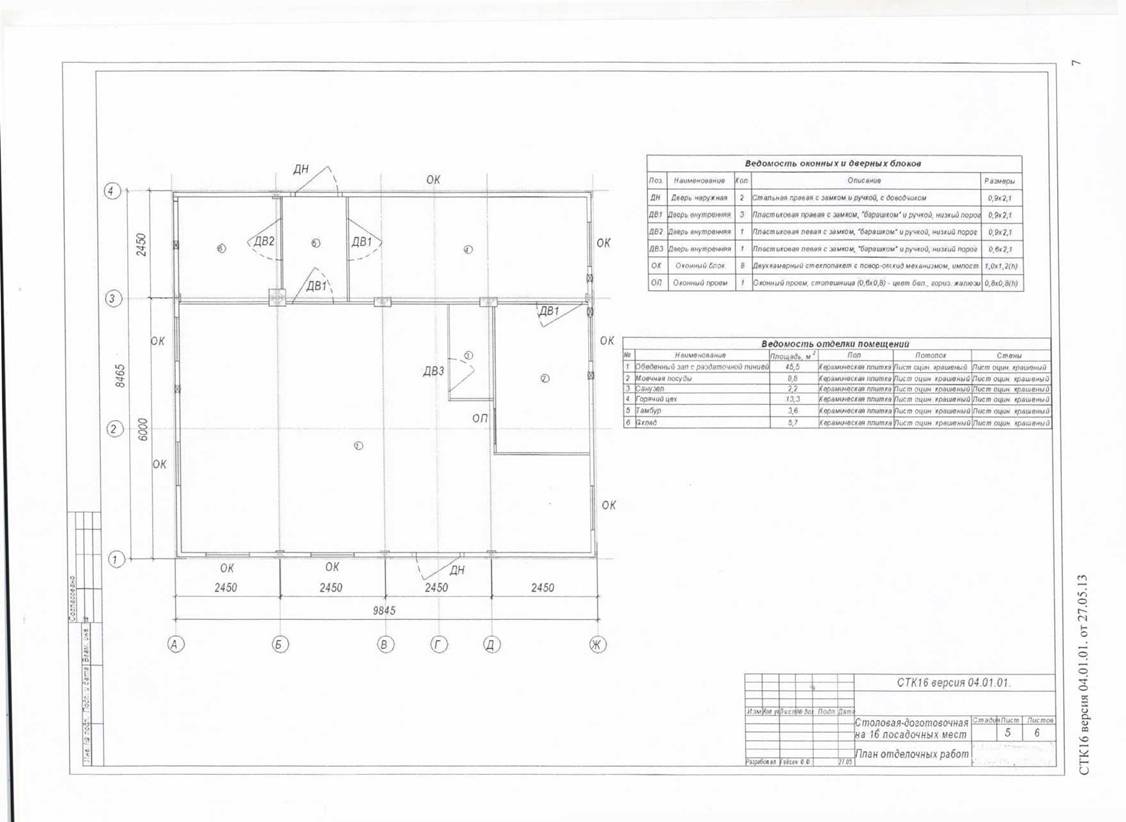

Перечень обору­дования

Согласно приложению №1 (планировка).

Освещение и электротехниче­ское оборудова­ние

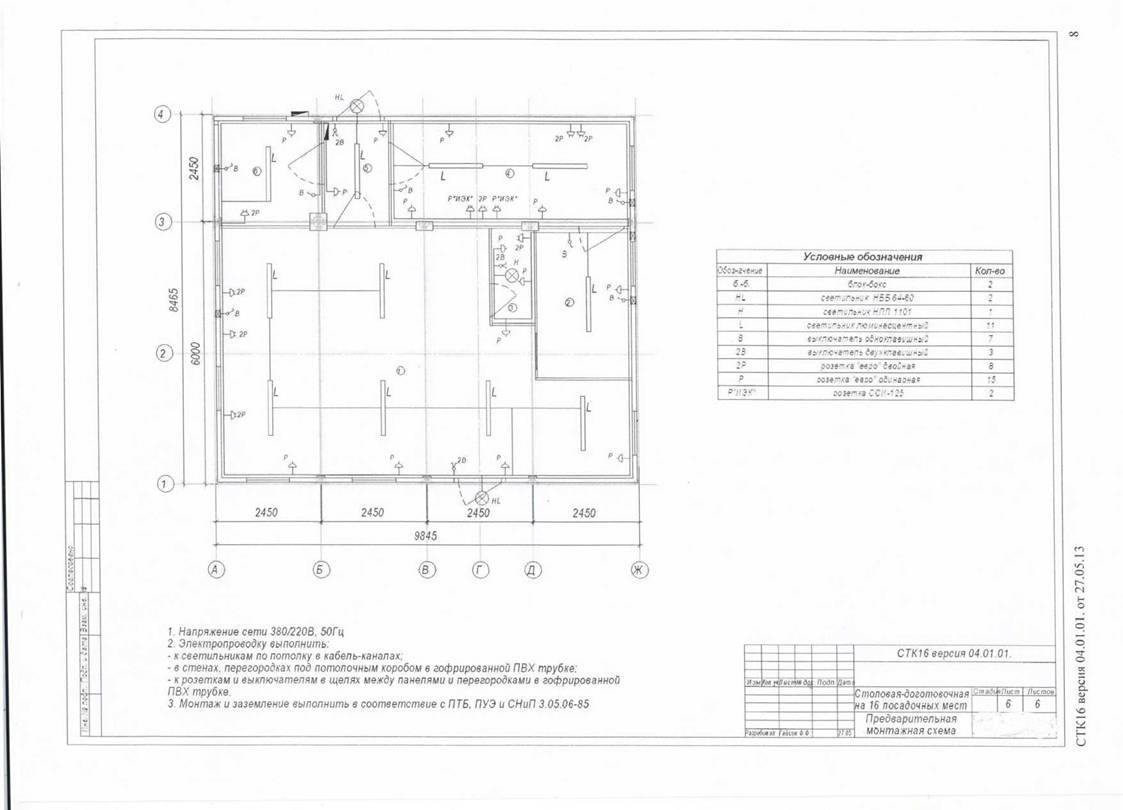

Согласно приложению №2 к Т. 3.

Предусмотреть:

-  наружное освещение входной площадки над входной дверью;

-  блок-бокс (наружный) - вводной с счетчиком электроэнергии;

-  блок-бокс (внутренний) - распределительный;

-  энергосберегающие лампы;

-  Электропроводку выполнить:

- в кабель-каналах.

Отопление

электрическое:

конвектор брызгозащищенный 1 кВт - 9 шт.;

конвектор брызгозащищенный 0,5 кВт - 2 шт.

Тепловая завеса Ballu 3 кВт — 2 шт.

Вентиляционная

система

Принудительная, вытяжная - бытовой вентилятор ВЕНТС 100 МА - 5 шт..

Водоснабжение

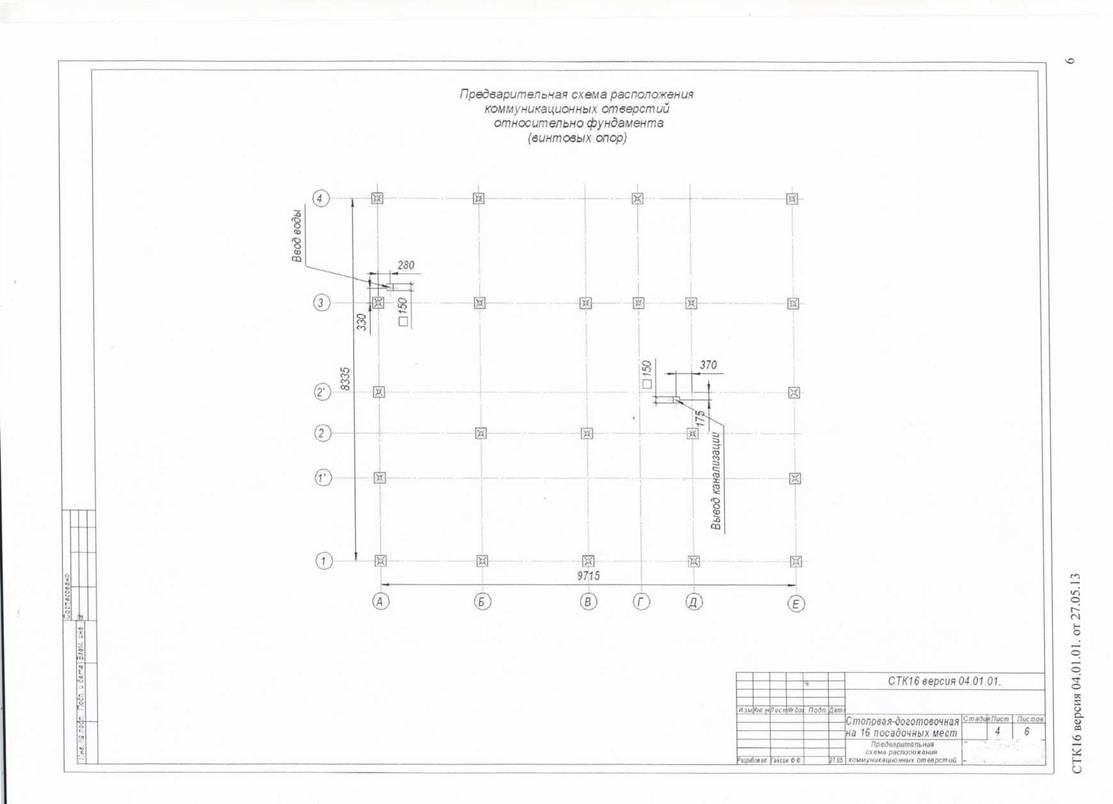

Согласно приложения (схема расположения коммуникационных отверстий).

Вход через пол.

холодная вода — централизованная;

горячая вода — от накопительного водонагревателя.

Трубы водоснабжения ниже отметки пола - утеплить.

Канализация

Согласно схеме расположения коммуникационных отверстий.

Выход в пол.

Канализационные трубы ниже отметки пола - утеплить.

Покраска

Внутренняя покраска — бежевого цвета.

Наружная покраска — бежевого и коричневого цвета.

Транспортировка

Сборные комплекты (транспак) с монтажом на месте назначения.

Пожарно­охранная сигна­лизация

Оборудовать помещение системой автоматической пожарно-охранной сигнализации со звуковым извещателем.

Дополнение

Предусмотреть:

-  резиновый уплотнитель на соединениях модулей;

-  на входной (наружной) двери, в обеденный зал, кармашек формата А4 -1 шт;

-  контур заземления;

-  над входной дверью предусмотреть навес (козырек) шириной 2,0-2,5 м — 2 к-т;

-  предусмотреть крыльцо с перилами — 2 к-т.

3. Техническая документация: паспорт

инструкция по эксплуатации паспорта на комплектующие
