Стойки конические и цилиндрические железобетонные центрифугированные для опор высоковольтных линий электропередачи напряжением 35-750 кВ, длиной 22 и 26м (стр. 3 )

ТУ

Наименов. продукции

Штрих-код EAN-13

Нормативно-техническая документация

Размеры, мм

Объем ед. м3

Масса ед. тн

Морозостой-кость

Водo-непрони-цаемость

Класс бетона

Вагонная норма, шт

Тип подвиж-ного состава

t

b

h

Ф3-А5

серия 3.407-115 в 2, 3

2100

400

3400

1,8

4,5

F150-200

W4-8

В30

9

п/вагон

Ф5-А5; Ф5-А5-48

серия 3.407-115 в 2, 3

2700

450

3400

2,5

6,25

F150-200

W4-8

В30

6

п/вагон

ТУ

Наименов. продукции

Штрих-код EAN-13

Нормативно-техническая документация

Размеры, мм

Объем ед. м3

Масса ед. тн

Морозо-стойкость

Водо-непрони-цаемость

Класс бетона

Вагонная норма, шт

Тип подвиж-ного состава

t

b

h

Ф3-05

серия 3.407-115 в 2, 3

1800

400

2700

1,17

2,9

F150-200

W4-8

В25

12

п/вагон

Ф3-07

серия

1800

400

2700

1,17

2,9

F150-200

W4-8

В25

12

п/вагон

Ф4-05

серия 3.407-115 в 2, 3

2000

400

2700

1,33

3,4

F150-200

W4-8

В25

9

п/вагон

ФК2-07

а

1500

400

1700

0,79

1,98

F150-200

W4-8

В27,5

*

п/вагон

ФК3-07

б

1800

400

1700

1,0

2,5

F150-200

W4-8

В27,5

18

п/вагон

ФК4-07

4а

2000

400

1700

1,16

2,9

F150-200

W4-8

В27,5

*

п/вагон

* — по запросу комплектуются в сборные вагоны

Прим: п/вагон — полувагон.

ТУ

Наименов. продукции	Нормативно-техническая документация	Размеры, мм	Объем ед. м3	Масса ед. тн	Морозо-стойкость	Водо-непрони-цаемость	Класс бетона	Вагонная норма, шт	Тип подвиж-ного состава
t	b	h
НФ1, НФ-1 г	1а	2700	400	3900	2,6	6,8	F150-200	W4-8	В30	6	полувагон

В зависимости от решения оголовка фундаменты могут быть предназначены под металлические опоры закрепляемые с помощью двух или четырех болтов с базой 250 мм и диаметром 42(маркировка фундамента Ф3-А) и 48(маркировка фундамента Ф3-А-48) мм, а также с базой 350 мм и диаметром болтов 56 мм (маркировка фундамента Ф3-А-350). Под стойки опор с оттяжками применяются фундаменты со штырем. Подножники под анкерно-угловые опоры с модернизированным оголовником имеют наклонную стойку и оголовок с карманами под болты. Фундаменты с глубиной заложения 5 и более метров выполняются составными из двух элементов: дополнительной стойки и самого грибовидного фундамента.

Фундаментные изделия выполняются по серии 3.407-115 «Унифицированные фундаментные конструкции ВЛ 35-500 кВ» или по проекту № 13478тм «Модернизация фундаментных кострукций, изготавливаемых АО «Светлогорский ЗЖБИиК»» и технических условий .

Разработанные в проекте 13478 ТМ фундаменты (с индексом «С») заменяют конструкции серии 3.407-115 в следующем порядке:

проект 13478 ТМ	сер 3.407-115 в 2, 3
Ф1-Ас	вместоФ1-А
Ф2-Ас	вместоФ2-А
Ф3-Ам-с	вместоФ3-Ам
Ф4-Ам-с	вместоФ4-Ам
Ф5-Ам-с	вместоФ-5Ам
Ф6-Ам-с	вместоФ-6Ам
Ф2-2-с	вместоФ2-2
Ф3-2-с	вместоФ3-2
Ф4-2-с	вместоФ4-2
Ф4-4-с	вместоФ4-4
Ф5-2-с	вместоФ5-2
Ф5-4-с	вместоФ5-4
Ф6-4-с	вместоФ6-4

Таблица замены подножников серии 3.407-115 на составные подножники серии 3.407.1-144

Типы фундаментов	Напряжение линии и це пность, при которых возможна прямая замена без выполнения расчета
По серии 3.407-115	По серии 3.407.1-144
Ф1-2	Ф1,5*1-2	ВЛ 35-330 кВ
Ф2-2	Ф1,5*1,5-2
Ф3-2	Ф1,5*2,2-2
Ф4-2	Ф2*2,1-2
Ф5-2	Ф2*2,8-2
ФП6-2	ФП2*3,5-2
Ф4-4	Ф2*2,1-4	ВЛ 35-330 кВ
Ф5-4	Ф2*2,8-4
Ф6-4	Ф2*3,5-4
ФП6-4	ФП2*3,5-4
ФС1-4	Ф2,7*3,5-4
ФС2-4	Ф2,7*4,5-4
Ф1-А	Ф2*1,6-А	ВЛ 35 кВ одноцепные и двухцепные ВЛ 110 кВ одноцепные
Ф2-А	Ф2*1,6-А
Ф3-А	Ф2*2,3-А
Ф4-А*	Ф2*3,0-А	ВЛ 220 кВ одноцепные ВЛ 330 кВ одноцепные
Ф5-А*	Ф2*3,6-А
ФП5-А*	ФП2,7*3,7-А
ФС1-А*	Ф2,7*4,5-А
ФС2-А*	ФП2,7*4,2-А
Ф3-А-350	Ф2*2,3-А-350	ВЛ 330 кВ двухцепные
Ф4-А-350	Ф2*3,0-А-350
Ф5-А-350	Ф2*3,6-А-350
ФП5-А-350	ФП2,7*2,7-А-350
Ф3-А5*	Ф2*2,3-А5	500 кВ
Ф5-А5*	Ф2*3,6-А5
ФП5-А5*	ФП2,7*2,7-А5
ФС1-А5с*	Ф2,7*3,5-А5
ФС2-А5с*	Ф2,7*4,5-А5
ФС1-А5н*	Ф2,7*4,5-А5
ФС2-А5н*	ФП2,7*4,2-А5

Замечания:

1. При отступлении от вариантов предлагаемых в таблице замена может быть осуществлена на основании расчетов в соответствии с указаниями проекта 3.407.1-144 вып. 0 (должна быть проверена прочность фундамента и его несущая способность при действии горизонтальных нагрузок). Согласование на замену в этих случаях должно быть получено у генпроектировшика или северо-Западного ЭСП.

2. Фундаменты, отмеченные *, имеют эквивалентные по области применения модификации для которых замена, произведенная в таблице, правомочна.

Анкерные плиты и ригели для закрепления опор ЛЭП 35 – 750 кВ

Рис. 1 Плита анкерная

Рис. 2 Ригель

Рис. 3 Подкладная плита

Наименова-ние продукции	Нормативно-техническая документация	№ Рис	Размеры, мм	Объем ед. м3	Масса ед. тн	Морозостой-кость	Водонепро-ницаемость	Класс бетона	Вагонная норма, шт	Тип подвижного состава
h	L	b	а
ПА1-1	серия 3.407-115 в 5 ТУ	1	450	1000	1000	-	0,2	0,5	F150-200	W4-8	В25	*	полувагон
ПА1-2	серия 3.407-115 в 5 ТУ	1	450	1500	1000	-	0,28	0,7	F150-200	W4-8	В25	*	полувагон
ПА2-1	серия 3.407-115 в 5 ТУ	1	600	2000	1500	-	0,65	1,6	F150-200	W4-8	В25	24	полувагон
ПА2-2	серия 3.407-115 в 5 ТУ	1	600	3000	1500	-	0,89	2,2	F150-200	W4-8	В25	16	полувагон
ПА3-1	серия 3.407-115 в 5 ТУ	1	600	3000	2000	-	1,15	2,8	F150-200	W4-8	В25	12	полувагон
ПА3-2	серия 3.407-115 в 5 ТУ	1	600	4000	2000	-	1,43	3,7	F150-200	W4-8	В25	9	полувагон
Р1	серия 3.407-115 в 5 ТУ	2	140	1500	500	620	0,08	0,2	F150-200	W4-8	В25	120	полувагон
Р1А	серия 3.407-115 в 5 ТУ	2	200	3000	400	620	0,2	0,5	F150-200	W4-8	В25	120	полувагон
АР5	серия 3.407-115 в 5 ТУ	2	200	3000	400	620	0,2	0,5	F150-200	W4-8	В25	120	полувагон
АР6	серия 3.407-115 в 5 ТУ	2	200	3500	500	700	0,275	0,76	F150-200	W4-8	В25	90	полувагон
АР7	серия 3.407-115 в 5 ТУ	2	200	2000	300	400	0,091	0,23	F150-200	W4-8	В25	*	полувагон
АР8	серия 3.407-115 в 5 ТУ	2	350	6000	640	810	1,04	2,6	F150-200	W4-8	В25	24	полувагон
ПП1-А	серия 3.407-115 в 5 ТУ	3	200	3600	1800		1,3	3,25	F150-200	W4-8	В25	*	полувагон

* — по запросу комплектуется в сборные вагоны

Анкерные плиты, применяемые для закрепления в грунте металлических и железобетонных опор на оттяжках, приняты шести типоразмеров и представляют собой прямоугольные в плане конструкции с одним центральным продольным ребром; соотношение сторон основания плит от 1: 1 до 2: 1.

Ригели, применяемые для увеличения боковой поверхности фундаментов и железобетонных стоек с целью достижения большей несущей способности при действии горизонтальных нагрузок.

Подкладные плиты применяются под тяжело нагруженные прижатые фундаменты анкерно-угловых опор (фундаменты типа Ф5-А, Ф6-А) в слабых грунтах для увеличения площади опирания.

Железобетонные вибрированные предварительно напряженные стойки порталов для подстанций напряжением 35-500 кВ

Наименов. продукции	Штрих-код  EAN-13	Нормативно-техническая документация	Размеры, мм	Объем ед. м3	Масса ед. тн	Изгиб. момент тс*м.	Морозо-стой-кость	Водо-непрони-цаемость	Класс бетона	Вагонная норма, шт	Тип подвижного состава
L	В2	b1	D2	d1
ВС		Серия 3.407.1-157.1 ТУ	9000	407	309	417	319	1,15	2,9	112	F150-200	W4-8	В30	21	полувагон
ВС		Серия 3.407.1-157.1 ТУ	10500	407	293	417	303	1,3	3,3	167	20
ВС140-257		Серия 3.407.1-157.1 ТУ	14000	500	250	510	260	2,06	5,2	257	12	платформа

Стойки порталов применяются в 1-4 климатических районах с расчетной температурой наружного воздуха до минус 400С включительно без дополнительных мероприятий. Изготавливаются из тяжелого бетона класса по прочности на сжатие В30.

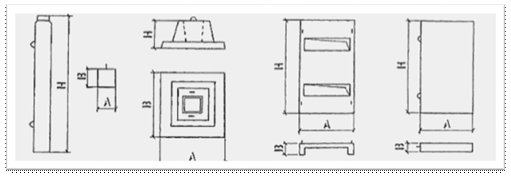

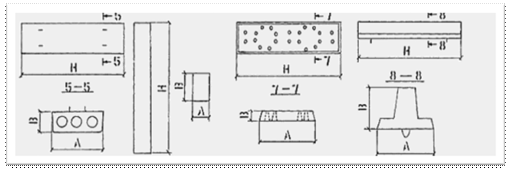

Унифицированные железобетонные элементы подстанций 35*500 кВ(стойки, кабельные каналы, лежни и др.)

Рис. 1

Рис. 2

Рис. 3

Рис. 4
