Инструкция по сборке
техническому обслуживанию и эксплуатации.
Расположение комплектующих в терминале (Навесной Улица)

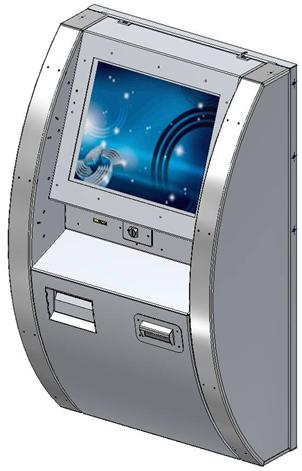

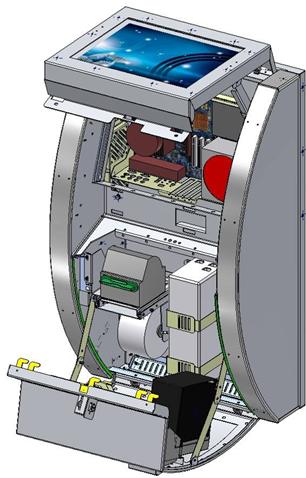

Рисунок 1 – Общий вид терминала с расположенными в нем комплектующими
1 – Мониторный отсек; 2 – Замочно-ригельная система; 3 – Дверь терминала; 4 – Фальшь-панель крепежная; 5 - Ниша принтера; 6 – Облицовка купюроприемника; 7 – Пластина монитора; 8 - Кронштейн принтера; 9 - Крепление UPS

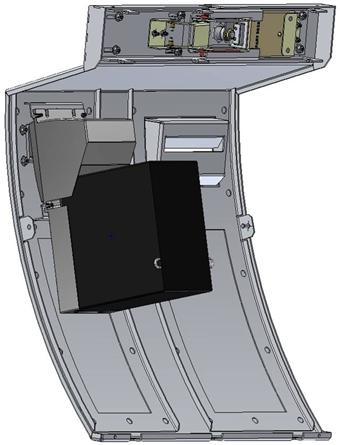

Рисунок 2 – Дверь терминала Рисунок 3 – Замочная система
Дверь терминала: На двери крепиться купюроприемник поз. 10. Он крепиться к двум кронштейнам с помощью гаек. С лицевой стороны дверки купюроприемник закрывает облицовка поз. 6. Дверь блокируется с помощью замочно-ригельной системы.

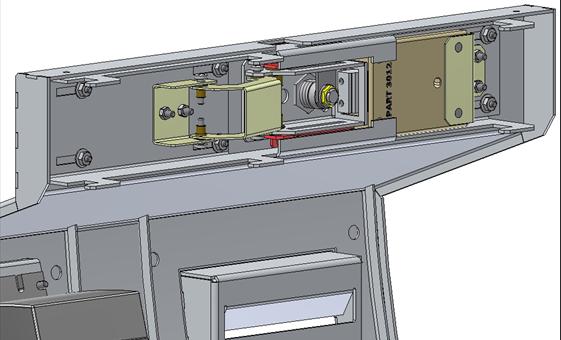

Замочно-ригельная система: Система состоит из ригеля поз. 14 системы рычагов поз. 11 и замков блокирующих ригель поз. 12 и 13. Отпирание ригеля происходит при повороте ручки замка, которая блокируется замком Euro Lock поз. 12. Основная блокировка ригеля происходит замком Euro Lock Part 3007 поз. 13.

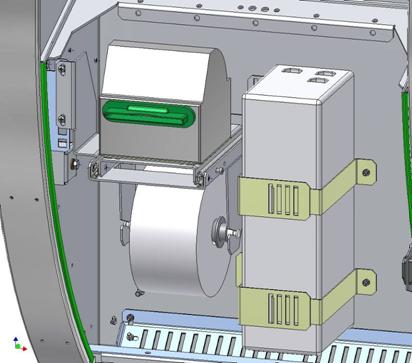

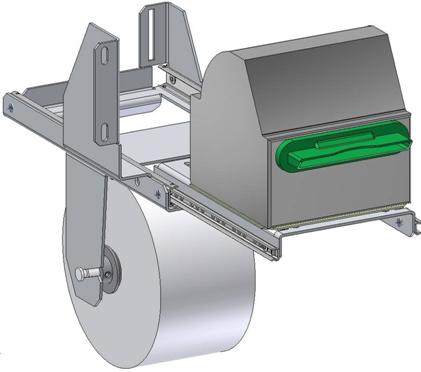

Рисунок 4 – Крепление кронштейна принтера и UPS Рисунок 5 – Кронштейн принтера
Блок бесперебойного питания UPS: UPS поз. 9 ставиться на отгибку усилительного уголка поз.15 и притягивается к корпусу двумя парами прижимов поз.16 и 17.
Кронштейн принтера: Кронштейн принтера поз.10 крепиться винтами через закладные гайки к дин-рейке и гайкой М4 к задней стенке. Кронштейн имеет регулировку положения по вертикали в зависимости от устанавливаемого принтера.
Кронштейн состоит из кронштейна поз.18, основания с направляющими выдвижения поз.19, кронштейна бумаги поз.20. Принтер крепится к основанию через адаптер принтера (в зависимости от модели) поз.21. Бумага устанавливается на оси поз.22 и блокируется фиксаторами бумаги поз.23.

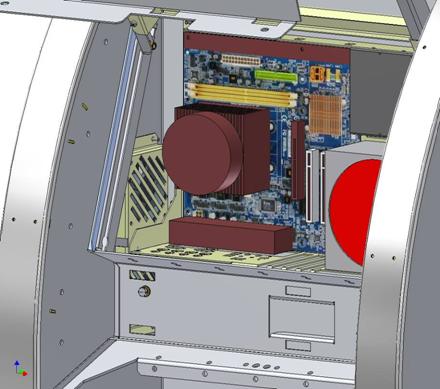

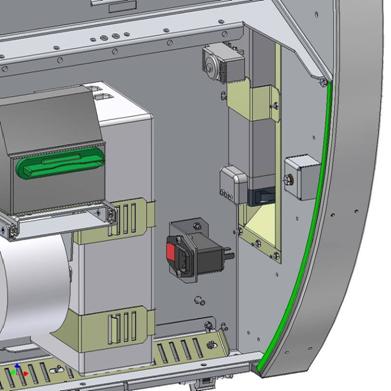

Рисунок 6 – Крепление нагревательного элемента и сетевого фильтра Рисунок 7 – Крепление вентилятора и платы электроники
Нагревательный элемент: Нагревательный элемент ставиться в нишу корпуса терминала и прижимается кронштейном поз.24 с термодатчиком.
Сетевой фильтр: Сетевой фильтр поз. 26 ставиться на шпильки и притягивается гайками М4.
Накладка вентиляции поз. 27: Крепиться гайками М4. Может быть закреплена в двух положениях: открытом и закрытом. Для выбора режима вентилирования (зима/лето).
Вентилятор: Крепиться на кронштейн поз.28 и вместе с кронштейном ставиться на шпильки и притягивается гайками М4.
Плата управления поз.29: С установленной на ней электроникой крепиться на четыре шпильки к задней стенке терминала с помощью гаек М4.

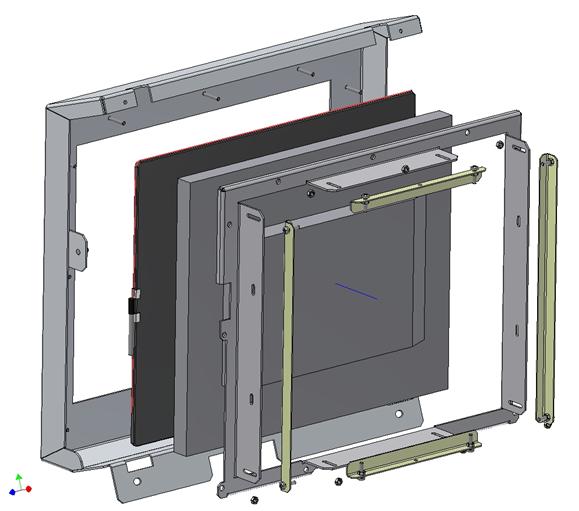

Рисунок 8 – Мониторный модуль
К пластине монитора поз.30 с помощью рамки поз.33 притягивается бронированное стекло толщиной до 8 мм и сенсорная панель поз.31. Затем устанавливается монитор поз. 32 и притягивается к рамке поз.33 двумя парами уголков поз.34 и 35.

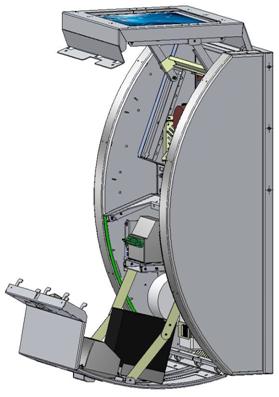

Рисунок 9 – Фиксация дверки и мониторного отсека Рисунок 9 – Терминал с козырьком
В открытом положение мониторный отсек поз.1 и дверка поз.3 фиксируются с помощью пары кулис поз.36 и двух пар держателей поз.37 соответственно.

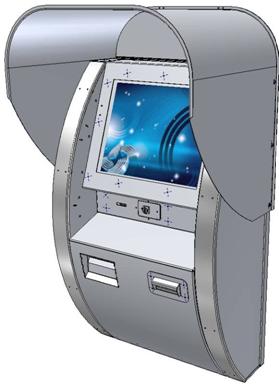

Опционально, по желанию заказчика терминал может комплектоваться козырьком поз.38, который крепиться к фальшь-панели шестью винтами.
