СОВРЕМЕННЫЕ МОДУЛЬНЫЕ ЗОЛОТОИЗВЛЕКАТЕЛЬНЫЕ ФАБРИКИ

(Научно-исследовательский и проектный институт «ТОМС»)

(Научно-исследовательский и проектный институт «ТОМС»)

ТОМС» с 1995 года занимается научно-исследовательскими работами, разработками технологических регламентов для обогатительных производств, проектированием обогатительных фабрик, комплектацией, поставкой обогатительных фабрик, ведением шеф-монтажных и пусконаладочных работ на конец 2008 года введено в эксплуатацию 15 обогатительных и золотоизвлекательных фабрик, установок и промывочных приборов. Одним из основных направлений является разработка технологий, проектирование, поставка и запуск модульных золотоизвлекательных фабрик.

Использование модульных фабрик позволяет в короткие сроки начать работы на месторождении. Мощности данных фабрик позволяют классифицировать фабрику как установку для валового опробования геологоразведочных проб с минимальным количеством проектной и разрешительной документацией. Модульные фабрики разрабатываются под любой вид сырья, сначала требуется провести исследования и разработать эффективную технологию, затем разработать инженерный дизайн фабрики и выполнить проект.

В табл. представлены золотоизвлекательные фабрики спроектированные и введенные в эксплуатацию ТОМС»:

№	Месторождение	Регион	Ввод	Режим работы	Производи- тельность, т/час
1	«Малтан»	Якутия	1995	сезонная	15,0
2	«Параманги»	Гвинея	1997	круглогодично	15,0
3	«Школьное»	Магаданская	1997	сезонная	15,0
4	«Кедровское»	Бурятия	1997	круглогодично	18,0
5	«Бадран»	Якутия	2000	круглогодично	15,0
6	«Западное»	Иркутская	2003	круглогодично	80,0
7	«Ат-Урях»	Якутия	2003	сезонная	12,0
8	«Тардан»	Тыва	2007	круглогодично	12,5
9	«Каральвеем»	Чукотка	2007	круглогодично	30,0

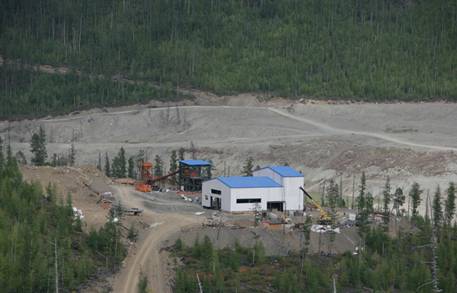

10	«Нерудненское»	Бурятия	2007	круглогодично	15,0

Стоимость модульной золотоизвлекательной фабрики производительность 15 т/час в зависимости от комплектации составляет 2-3 млн. долларов. Требуемое количество персонала в смену: 2-дробильщика, 1-оператор измельчения и обогащения, 1-слесарь оборудования, 3 доводчика. Энерго-потребление на технологию: дробление 135-220 кВт, измельчение обогащение 270-350 кВт. По опыту эксплуатации модульных ЗИФ установлено рентабельное содержание золота для переработке его на модульной ЗИФ для подземной добычи составляет 6-8 г/т.

ЗИФ могут оснащаться оборудованием различных производителей (Россия, Европа, Канада, Китай) по согласованию с заказчиком. Стандартной процедурой является проведение тендеров на различное оборудования с целью определения оптимальной стоимости и качества оборудования. С 2000 года все модульные фабрики по желанию Заказчика оснащаются автоматическими системами управления оборудования, автоматическим измерением перерабатываемой руды, автоматическим пробоотбором.

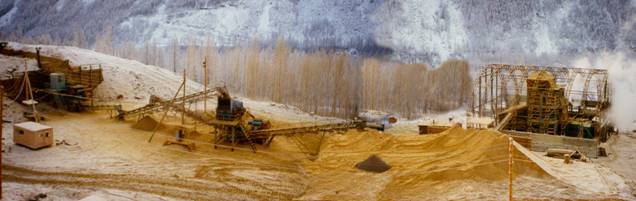

Модульная конструкция ЗИФ подразумевает использование быстровозводимых конструкций или комплектных модулей. В зависимости от требований, фабрика может изготавливаться из отдельных технологических модулей от 8 до 21, которые легко монтируются и если надо перевозятся. Фабрики разрабатываются в сезонном (открытом) исполнении и круглогодичном (закрытом с отоплением, вентиляцией), при использовании электроэнергии от ДЭС оснащаются системами утилизации тепла для обогрева ЗИФ.

Плавильное отделение ЗИФ размещается в футовых контейнерах. В зависимости от состава исходной руды и технологии ее переработки фабрики оснащаются отделениями гидрометаллургической переработки концентрата.

Для удешевления проекта отработки месторождения в целом модульные фабрики оснащаются отделением обезвоживания и сгущения хвостов. Это позволяет избежать строительства хвостохранилища, складирование твердой части хвостов осуществляется «по сухому», полученый кек свободно перевозится самосвалами, погрузчиками и разваловывается бульдозером. У нас имеется опыт такого складирования в зимнее время в условиях Чукотки. Кек не смерзается в монолит, находится ввиде окатышей - это позволяет хранить его некоторое время до погрузки и транспортировки в отвал.

По опыту использования модульных ЗИФ всего 3 фабрики перевозились с одного места на другое, число перевозок было не более 1-2. В связи с этим можно сказать, что большинству заказчиков не требуется мобильная фабрика, которая будет каждые 2-3 года переезжать с места на место. Требуется фабрика срок производства и строительства которой минимален, при минимальных капитальных затратах, кроме этого технология и используемое оборудование должны быть надежны и эффективны, а эксплуатационные затраты минимальны. В настоящее время подходы ТОМС» в разработке модульных фабрик отвечают требованиям действительности: компактность, низкая капиталоемкость, высокая технологичность, низкие эксплуатационные затраты, автоматический контроль технологического процесса, минимум персонала.
