Общество с ограниченной ответственностью
«Марилион»
СБОРНО-РАЗБОРНЫЕ МЕТАЛЛИЧЕСКИЕ СТЕЛЛАЖИ
НАБИВНОГО ТИПА.
ПАСПОРТ
ТУ
Нижний Новгород
2004
-1-
Спасибо за выбор продукции компании
.
Данный паспорт содержит всю необходимую информацию по данной стеллажной системе.
Сборка наших изделий не требует от покупателя привлечение специалистов. Наличие минимальных навыков гарантирует качественно выполненную работу одним человеком.
В связи с постоянной работой по совершенствованию конструкций стеллажной системы, повышающей ее надежность улучшающей эксплуатационные характеристики, в конструкцию могут быть внесены незначительные изменения, не отраженные в данном паспорте.
-18-
-17-
-2-
СОДЕРЖАНИЕ
1. Назначение изделия ……………………………………..3
2. Технические характеристики …………………….….3
3. Комплектность ……………………………………………….. 4
4. Инструкции по монтажу ………………………………… 4
5. Указания по мерам безопасности ………………….5
6. Гарантии поставщика …………………………………....6
7. Свидетельство о приемке ……………………………… 7
8. Приложение (эскизы и рисунки) ……….………8-18
-3-
1.НАЗНАЧЕНИЕ ИЗДЕЛИЯ
1.1. Стеллажи металлические сборно-разборные набивного типа соответствуют требованиям технических условий ТУ и предназначены для хранения разнообразной продукции, товаров и прочих изделий на поддонах размером 1200хх1000) мм. Высота поддона с грузом и их вес могут быть различными, и оговариваются при заказе оборудования.
1.2.В качестве поддона может использоваться стандартный деревянный поддон с размерами 1200хх1000) мм, а также другие поддоны (металлические, пластмассовые и т. д.), но использование их, с точки зрения безопасности, должно согласовываться с поставщиком.
1.3. Установка поддонов с грузом и их съем с полок стеллажа осуществляется погрузчиками и штабелерами различных типов.

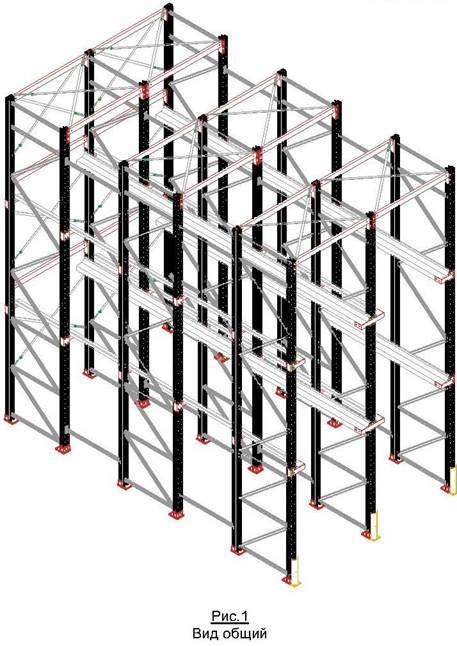

1.4. Общий вид стеллажа представлен на рис.1
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

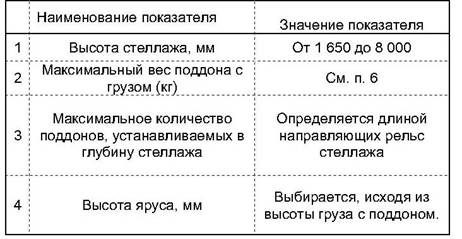

2.1.Основные технические характеристики стеллажей приведены в таблице.
-16-
-15 –
-4 –
3. КОМПЛЕКТНОСТЬ
3.1. Комплект поставки сборно-разборных стеллажей в каждом отдельном случае оговаривается с Заказчиком и фиксируется в Договоре на поставку, «Расчете стеллажей», а также в монтажной таблице рамы.
3.2.Паспорт изделия.
3.3.Планировка склада.
4. ИНСТРУКЦИЯ ПО МОНТАЖУ СБОРНО-РАЗБОРНЫХ СТЕЛЛАЖЕЙ (набивного типа)
4.1.Монтаж стеллажей должен осуществляться специально созданной бригадой Заказчика или монтажной организацией под руководством ИТР. Возможен монтаж стеллажей представителями поставщика.
4.2.Требования к установке стеллажей:
4.2.1.стеллажи на месте эксплуатации должны быть установлены в соответствии с требованиями настоящего паспорта и согласованной с Заказчиком планировкой склада;
4.2.2.ширина проходов между стеллажами определяется при составлении планировки в соответствии с документацией на обслуживающую склад грузоподъемную технику;
4.2.3.основание пола или закладных элементов под опоры рам не должны иметь уклон более 1:1000, местные неровности, в зоне установки опор рам стеллажей, не более +/- 5 мм.
4.3.Перед монтажом бригада должна быть ознакомлена с паспортом на сборно-разборные стеллажи, планировкой размещения стеллажей, настоящей инструкцией правилами техники безопасности при монтаже металлоконструкций.
4.4.Для монтажа стеллажей возможно применение автокрана, погрузчиков, лебедок и т. д.
4.5.Перед началом монтажа руководитель (или бригадир) должен проверить комплектность поставки и готовность площадей под монтаж.

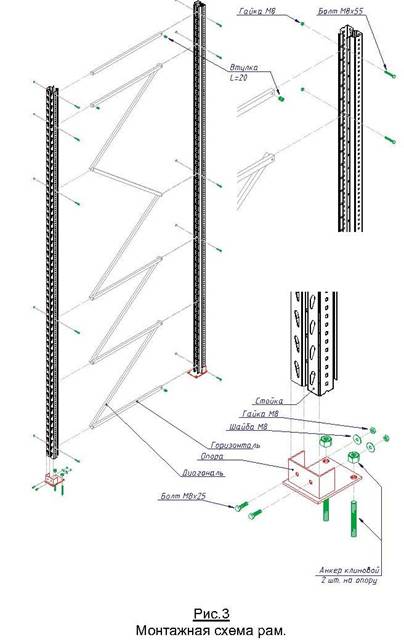

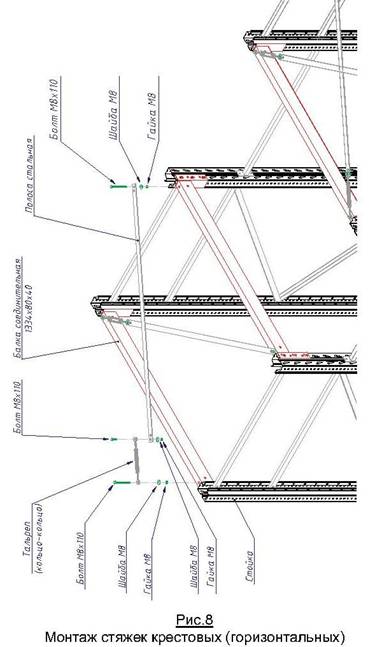

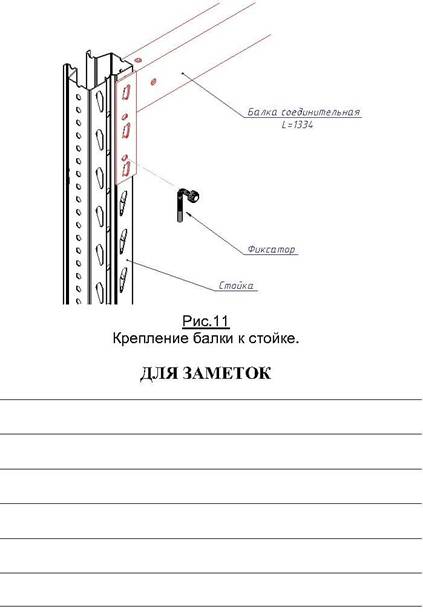

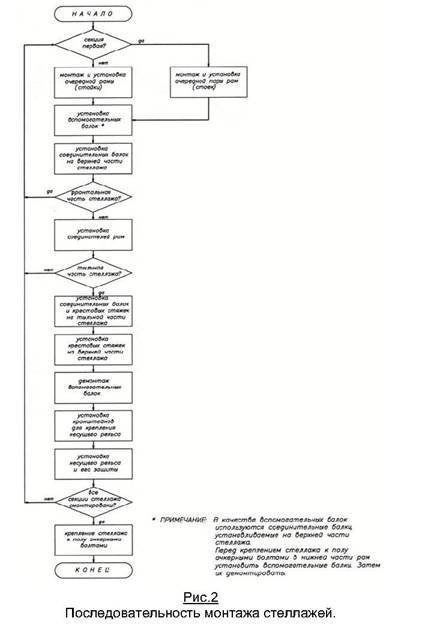

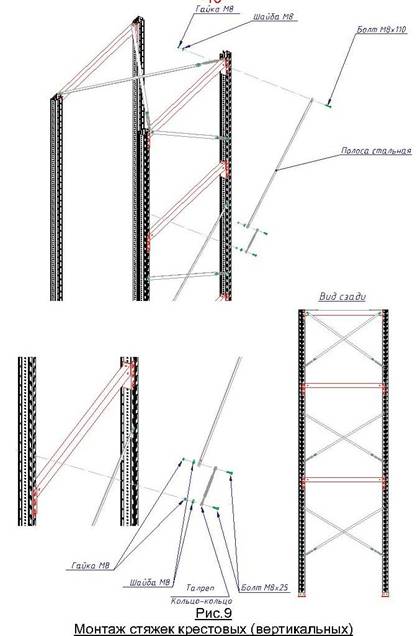

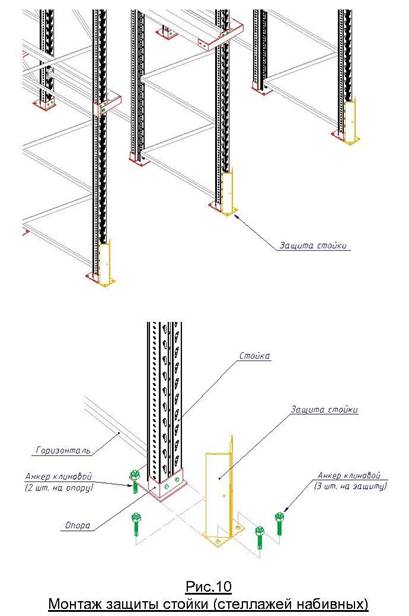

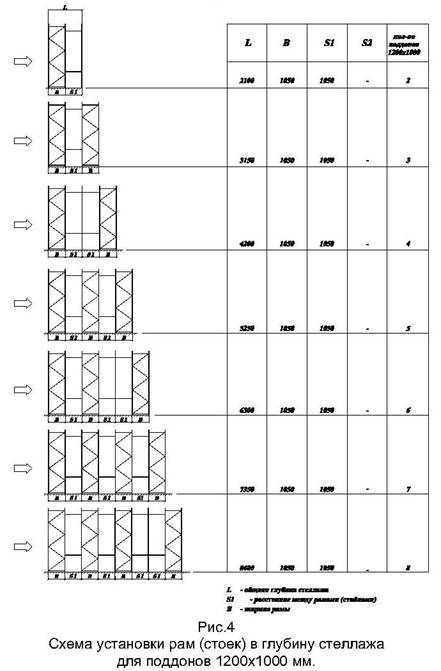

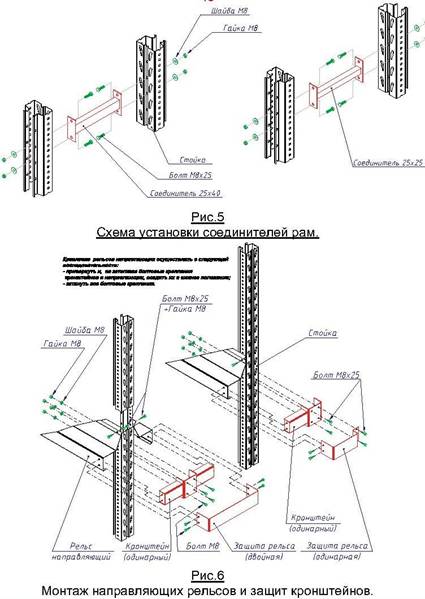

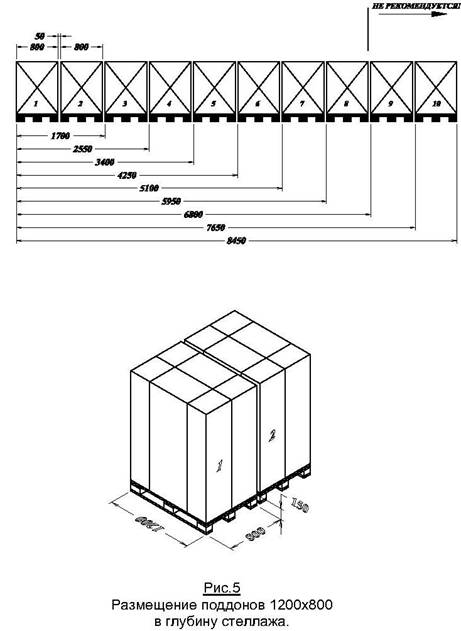

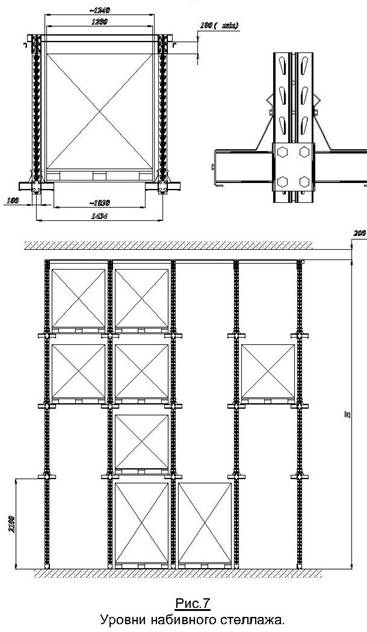

4.6.Монтаж стеллажей производится в последовательности и в соответствии с рисунками и эскизами, представленными в Приложении.
-5-
4.7.После монтажа и установки стеллажей согласно планировке, производится крепление их к полу. Для крепления рам стеллажа к полу необходимо использовать дрель-перфоратор. Через отверстие в пластинах опор рам необходимо просверлить отверстия в полу диаметром Æ 12 мм и глубиной 100 мм для установки анкерных болтов М12. Затем при необходимости установить под опоры регулировочные пластины ( 1,5 или 3,0 мм) и закрепить раму к полу. При этом необходимо контролировать отклонение от перпендикулярности вертикальной оси рамы к горизонтальной плоскости (плоскости пола).
5. УКАЗАНИЕ ПО МЕРАМ БЕЗОПАСНОСТИ.
5.1.К работам по монтажу и обслуживанию стеллажей допускаются лица, изучившие требования настоящего паспорта и соответствующие производственные инструкции.
5.2.Не допускается использовать неисправные или неаттестованные поддоны.
5.3.Не допускается перегрузка поддонов.
5.4.Высота поддона с грузом должен быть не менее чем на 100 мм меньше, чем расстояние между направляющими стеллажа.
5.5.Водитель погрузчика или штабелера должен быть аттестован в установленном порядке и иметь соответствующие документы.
5.6.Персонал склада должен иметь инструкцию о порядке загрузки и разгрузки грузов на стеллаж.
5.7.Склад должен быть оборудован пожарным инвентарем и средствами пожаротушения.
5.8.Служба эксплуатации склада должна обеспечить за состоянием металлоконструкций стеллажей, а также за состоянием болтовых соединений. Ослабление болтовых соединений не допускается.
-14-
-13-
-6-
6.ГАРАНТИЯ ПОСТАВЩИКА.
Поставщик гарантирует исправную работу изделия в течение 12 месяцев со дня ввода в эксплуатацию при условии соблюдения потребителем правил эксплуатации и хранения, но не более 18 месяцев со дня отгрузки потребителю.
В течение гарантийного срока поставщик обязуется заменить или отремонтировать за свой счет детали или составные части, вышедшие из строя по вине поставщика. Претензии и рекламации принимаются в установленном порядке.
Дата отгрузки: «____»______________200__г.
М. П.
ПРИМЕЧАНИЕ: Предприятие-изготовитель и поставщик оставляют за собой право вносить в конструкцию стеллажей изменения, связанные с совершенствованием оборудования и не отраженные в данном паспорте. Все эти изменения, а также устраненные неточности и опечатки, будут учтены в новой редакции паспорта.
Сведения для потребителя:
Адрес поставщика:
607600 Нижегородская обл., Богородский р-н, п. Кудьма
т.(831),
WWW. ***** *****@***ru
-7-
7. Свидетельство о приемке.
Изделие: Стеллаж металлический сборно-разборный набивного типа соответствует технической документации и признано годным для эксплуатации со следующими техническими характеристиками:
С нагрузкой на поддон 1200х800- ____________________кг.
С нагрузкой на поддон 1200х800-____________________ кг.
_________________________________________________________
(личные подписи, должностных лиц поставщика, ответственных за приемку изделия)
Начальник ОТК _______________ «________________200____г.»
ПРИМЕЧАНИЕ:
1. Покупатель должен эксплуатировать склад в соответствие с указанными выше техническими характеристиками. Удары по балкам и рамам, в том числе и при установке груза на балки, не допустимы.
2. Настоящие технические характеристики гарантируются при условии закрепления рам к полу анкерными болтами.
3. В случае изменения Покупателем характеристики стеллажа (высоты до первого нагруженного уровня, количество ярусов, максимально допустимых нагрузок на пару балок и секцию стеллажа) необходимо согласовать с Поставщиком новые характеристики стеллаж. В противном Поставщик не несет ответственности за технические характеристики стеллажа и безопасность его эксплуатации.
4. Поставщик не несет ответственности за безопасность эксплуатации стеллажа в случае повреждения его элементов погрузочной техникой. При повреждение элементов стеллажа необходимо заменить новыми.
5. Поставщик не несет ответственности за безопасность эксплуатации стеллажей в случае неправильной подготовки пола под установку стеллажей. Полы должны соответствовать СНиП 2.03.13-88 «Полы» и Рекомендациям по проектированию полов (в развитии СНиП 2.03.13-88 «Полы» МДС 31-1.98 (АО ЦНИИпромзданий)).
6. Поставщик не несет ответственности за технические характеристики стеллажа и безопасность его эксплуатации в случае нарушений требований инструкции по монтажу(п.4 настоящего паспорта) и отсутствия актов сдачи-приемки и ввода в эксплуатацию смонтированных стеллажей, подписанных монтажной и эксплуатирующей организациями.
