РУКОВОДСТВО ТЕХНОЛОГА СЛУЖБЫ ОПЕРАТИВНОГО ПЛАНИРОВАНИЯ ЭЛЕКТРИЧЕСКИХ РЕЖИМОВ
информационной системы «Экспорт/импорт электроэнергии в зарубежные энергосистемы»
Институт Энергетических Систем
Москва 2010 г.
Содержание
Назначение руководства. 3
Структура руководства. 4
1.. Начало работы с системой. 5
1.1. Авторизация с помощью формы.. 5
1.2. Авторизация с помощью электронного сертификата. 6
2.. Навигация по сайту. 7
2.1. Главное меню.. 7
2.2. Строка навигации. 7
3.. Заявки по сечениям.. 8
3.1. Просмотр заявок по сечениям.. 17
3.2. Добавление заявки по сечению.. 23
3.3. Изменение заявки по сечению.. 26
3.4. Добавление заявки типа Дельта СО.. 28
3.5. Переопределение заявки ЗЭС типовой заявкой по сечению.. 29
3.6. Заявки по всем сущностям.. 32
3.7. Подписывание заявок ЭЦП.. 34
4.. Типовые заявки. 36
4.1. Стандартное табличное представление. 37
4.2. Добавление типовой заявки. 40
4.3. Изменение типовой заявки по сечению.. 43
5.. Персональные настройки. 46
Назначение руководства
Настоящее руководство предназначено для ознакомления технолога службы оперативного планирования электрических режимов с функциональными возможностями информационной системы «Экспорт/импорт электроэнергии в зарубежные энергосистемы» Руководство включает в себя описание технологии работы с системой, сведения о функциях системы, а также сведения о сообщениях, формирующихся при работе с системой.
В данном руководстве описаны особенности запуска, основные принципы управления системой, графический интерфейс пользователя, способы взаимодействия с другими программами.
Все важные моменты сопровождаются иллюстрациями, поясняющими примерами, таблицами, что позволяет наглядно представить результат выполнения действий и сравнить изображение, выведенное на экран, с рисунками в руководстве. В настоящем руководстве в качестве иллюстраций используются экранные формы (окна), отображаемые на рабочем столе.
Структура руководства
Перед началом эксплуатации информационной системы «Экспорт/импорт электроэнергии в зарубежные энергосистемы» рекомендуется ознакомиться с настоящим руководством технолога ОПР. Руководство распространяется исключительно на информационную систему и не заменяет учебную, справочную литературу, руководство по эксплуатации и настройке операционной системы, руководство по установке и настройке браузера, а также прочие источники информации, освещающие работу с пользовательским Web-интерфейсом.
В руководстве используются следующие условные обозначения:
Названия элементов интерфейса, пунктов меню, кнопок и т. п. выделяются полужирным шрифтом без засечек, например: Элемент интерфейса.
Действия пользователей, выполняемые для достижения каких-либо результатов, выделяются полужирным шрифтом и маркируются символом ‘ ▪ ‘.
Пример:
При необходимости очистки полей ввода несохраненной формы следует:
§ Нажать на кнопку Очистить.
Последовательность выполняемых команд меню записывается через стрелку, например:
Заявки → Заявки по сечениям.
2. Начало работы с системой
После регистрации администратором пользователь с правами Технолог ОПР может приступать к работе с сайтом.
Для этого следует:
§ Набрать адрес (URL) сайта в адресной строке браузера Internet Explorer и выполнить щелчок мышью по кнопке Переход.
В результате открывается страница сайта, которая имеет следующий вид:

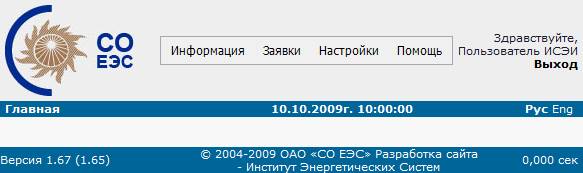

Рисунок 1.1 Начальная страница сайта
2.1. Авторизация с помощью формы
Пользователь может авторизоваться при помощи Логина и Пароля.
Для этого следует:
§ Нажать на кнопку Вход по Логину на начальной странице сайта (см. Рисунок 1.1)
В результате откроется следующая страница:
Рисунок 1.2 Страница авторизации пользователя
Для входа на сайт следует:
§ Ввести Логин и Пароль в соответствующих полях формы авторизации.
Логин и пароль для технолога ОПР устанавливаются администратором сайта.
Далее следует:
§ Нажать на кнопку Вход на сайт.
В результате на экране отображается Главная страница сайта (см. Рисунок 1.4).
2.2.Авторизация с помощью электронного сертификата
В случае если пользователю сертификационным центром выдан Электронный сертификат, а также были произведены все необходимые действия по установке сертификата и настройке системы, тогда появляется возможность авторизоваться с помощью электронного сертификата.
Для этого следует:
§ Нажать на кнопку Безопасный вход на начальной странице сайта (см. Рисунок 1.1)

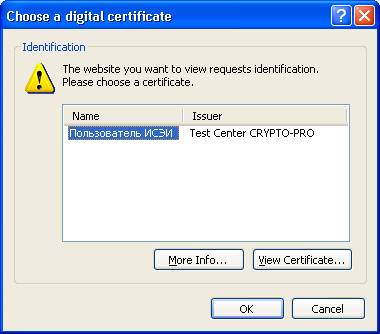

В результате откроется окно с предложением выбрать сертификат для авторизации:
Рисунок 1.3 Выбор электронного сертификата
Далее следует:
§ Выбрать нужный сертификат из списка.
§ Нажать на кнопку OK.
В случае успешной аутентификации осуществляется вход на сайт и на экране отображается Главная страница, которая имеет следующий вид:
Рисунок 1.4 Главная страница сайта
Подробное описание навигации по сайту приводится в следующем разделе руководства.
3. Навигация по сайту
3.1. Главное меню
Главное меню является основным средством навигации. В нем отображаются все разделы сайта, доступные пользователю.
Рисунок 2.1 Главное меню
Для перехода к нужному разделу следует:
§ Навести курсор мыши на нужный пункт главного меню.
В результате раскроется список доступных подпунктов меню:

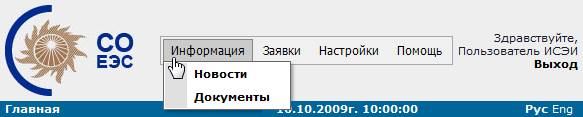

Рисунок 2.2 Отображение подменю
Для перехода к нужному разделу сайта, следует:
§ Выбрать из раскрывающегося списка нужный раздел и выполнить однократный щелчок (One Click) левой кнопкой мыши на его названии.
3.2. Строка навигации.
Строка навигации, расположена под главным меню. Строка предназначена для наглядного отображения иерархии открытых страниц сайта и для быстрой навигации между ними.
Рисунок 2.3 Строка навигации
Она позволяет производить навигацию по всем уровням от главной страницы до текущей с учетом вложенности.
В строке, показанной на рисунке (см. Рисунок 2.4), для перехода к странице Заявки по ремонтам, следует:
§ Выполнить щелчок по гиперссылке с названием страницы.
Рисунок 2.4 Переход по ссылке
4. Заявки по сечениям
Для просмотра, подачи и изменения заявок по сечениям на сайте ИСЭИ необходимо перейти на страницу Заявки по сечениям, для этого следует:
§ В строке главного меню последовательно выбрать пункты меню Заявки→ Заявки по сечениям.
Рисунок 3.1 Переход на страницу «Заявки по сечениям»
В результате на экране отображается страница:

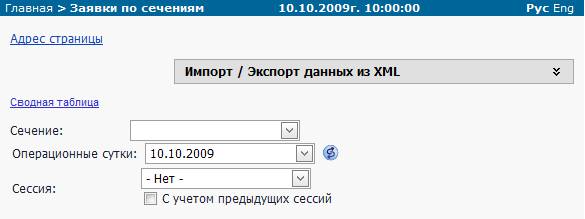

Рисунок 3.2 Заявки по сечениям
Технологу предоставляется возможность импорта данных заявки по сечению из файла формата XML, а также экспорта данных заявки в файл формата XML.
Для открытия формы импорта/экспорта данных из файла формата XML, следует:
§ Нажать на кнопку
В результате откроется форма импорта/экспорта данных:
Рисунок 3.3 Форма импорта/экспорта данных
Для импорта данных из файла формата XML, следует:
§ Нажать на кнопку Обзор…

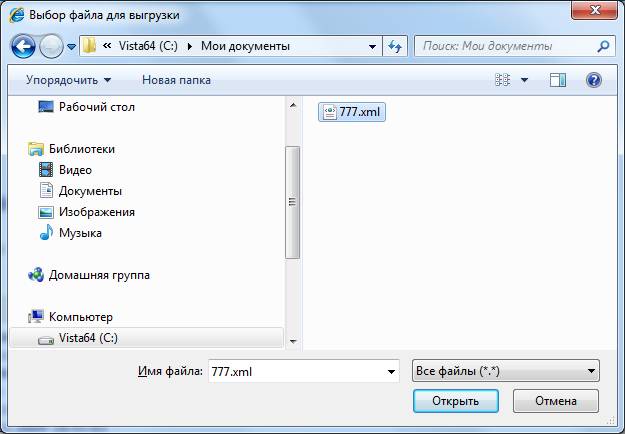

В результате открывается диалог открытия файла:
Рисунок 3.4 Диалог открытия файла
В открывшемся окне следует:
§ Выбрать файл с данными.
§ Нажать на кнопку Открыть.
Далее следует:
§ В форме Импорт/экспорт данных (см. Рисунок 3.3) нажать на кнопку Загрузить.
В результате происходит загрузка данных из выбранного файла.
В случае успешной загрузки на экран будет выдано сообщение об успехе.
Рисунок 3.5 Сообщение об успешном импорте данных из файла XML
В случае ошибки в импортируемых данных или при импорте данных, сообщение об успешном импорте на экран выдано не будет, и данные импортированы не будут.
Рисунок 3.6 Ошибка при импорте данных из файла XML
Дополнительная информация о результатах импорта данных содержится в строке Результат импорта данных.
Для получения файла XML с подробным отчетом о результатах импорта следует:
§ Нажать на кнопку с символическим изображением электронного документа
В результате откроется диалог загрузки файла с сайта системы:

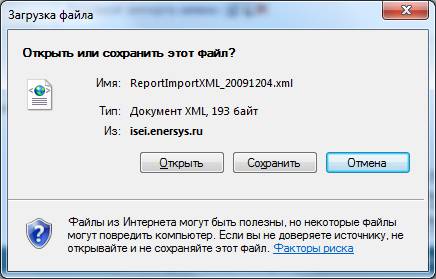

Рисунок 3.7 Диалог загрузки/просмотра файла XML
Для открытия файла XML в зарегистрированном в системе средстве просмотра (обычно Internet Explorer) следует:
§ Нажать на кнопку Открыть.

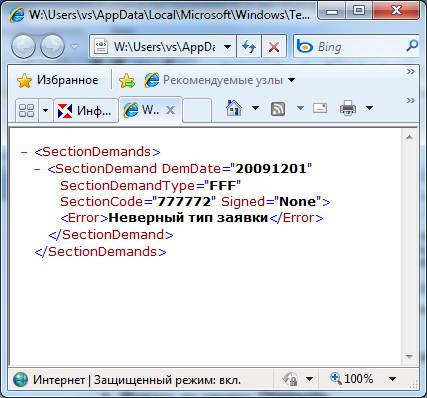

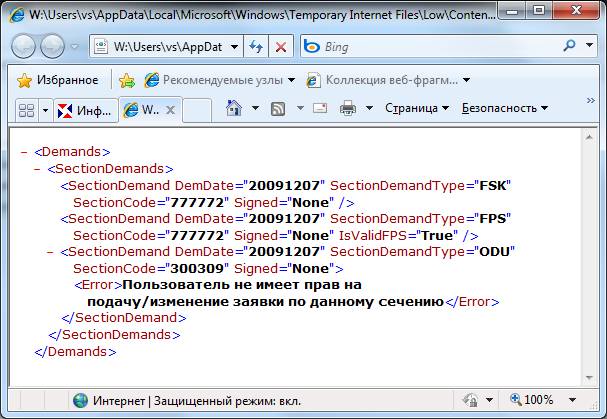

В результате содержимое файла будет отображено на экране компьютера:

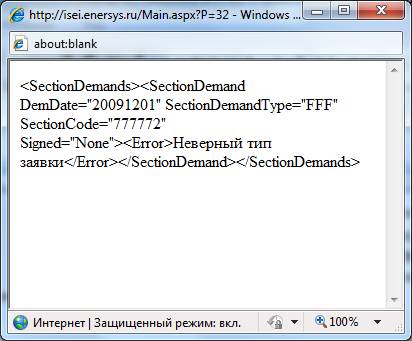

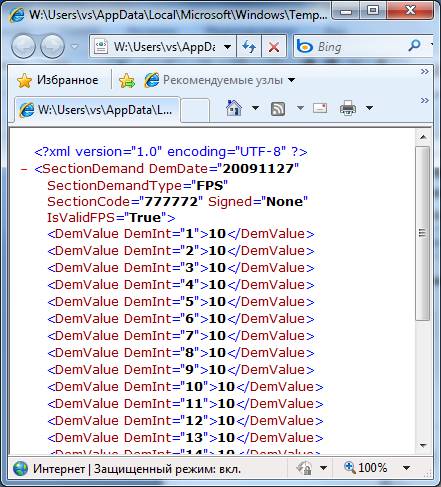

Рисунок 3.8 Просмотр экспортированного файла XML
Для сохранения файла XML на локальном жестком диске компьютера следует:
§ Нажать на кнопку Сохранить.

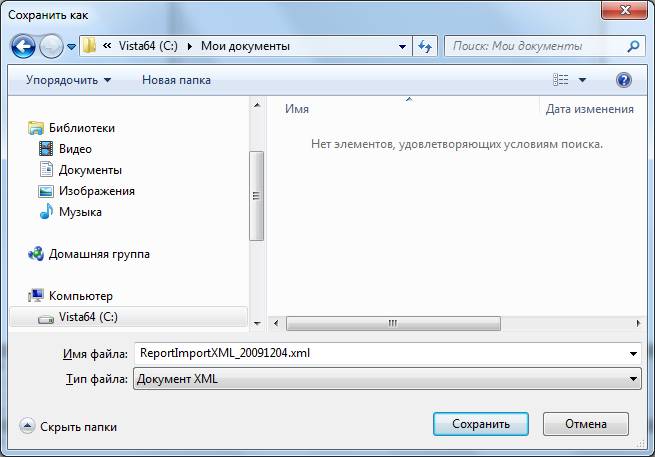

В результате на экране отобразится диалог сохранения файла на локальном жестком диске:
Рисунок 3.9 Диалог сохранения файла экспорта на локальном жестком диске
Для сохранения файла формата XML в выбранной папке, следует:
§ Нажать на кнопку Сохранить.
Для отказа от сохранения файла формата XML, следует:
§ Нажать на кнопку Отмена.
Для быстрого просмотра результатов импорта следует:
§ Нажать на кнопку с символическим изображением лупы
В результате на экране будет отображена страница с информацией об импорте в формате XML:

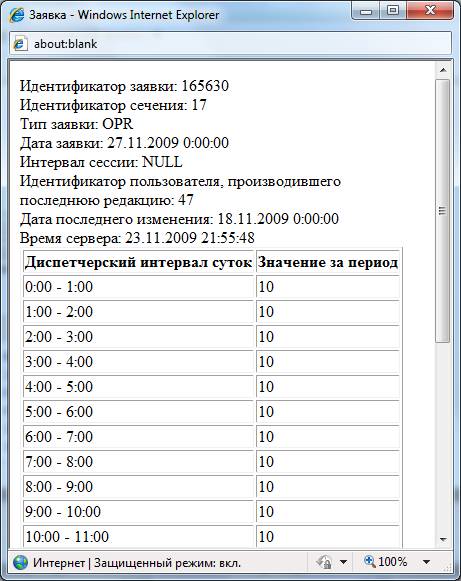

Рисунок 3.10 Быстрый просмотр результатов импорта данных
Для очистки формы импорта/экспорта следует:
§ Нажать на кнопку с изображением красного креста
В результате форма импорта/экспорта данных будет переведена в исходное состояние (см. Рисунок 3.3).
Следует обратить внимание! При загрузке из файла XML группы заявок возможна ситуация, когда одна или несколько заявок могут содержать ошибки. В таком случае заявки, не содержащие ошибок, буду добавлены в систему, а ошибочные заявки будут проигнорированы. Также, сообщение об успешной загрузке выдано не будет, а отчет о загрузке будет содержать информацию о результатах загрузки каждой заявки. В приведенном примере (см. Рисунок 3.38) первые две заявки были успешно добавлены в систему, а третья заявка была проигнорирована вследствие ошибки (описание ошибки содержится в блоке <Error>).
Рисунок 3.11 Пример: отчет о загрузке группы заявок
Для экспорта/просмотра данных в файл формата XML следует:
§ В форме Импорт/экспорт данных (см. Рисунок 3.3) нажать на кнопку с символическим изображением файла электронного документа
.
Следует обратить внимание! Экспорт данных возможен только для созданных заявок. Пустые заявки для экспорта недоступны.
В результате откроется диалог загрузки файла с сайта системы:

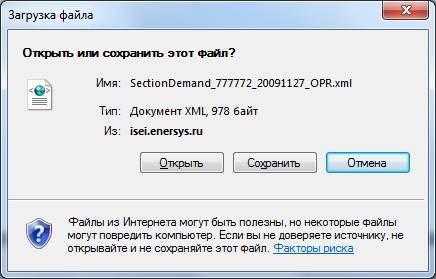

Рисунок 3.12 Диалог загрузки/просмотра файла XML
Для открытия файла XML в зарегистрированном в системе средстве просмотра (обычно Internet Explorer) следует:
§ Нажать на кнопку Открыть.
В результате содержимое файла будет отображено на экране компьютера:
Рисунок 3.13 Просмотр экспортированного файла XML
Для сохранения файла XML на локальном жестком диске компьютера следует:
§ Нажать на кнопку Сохранить.

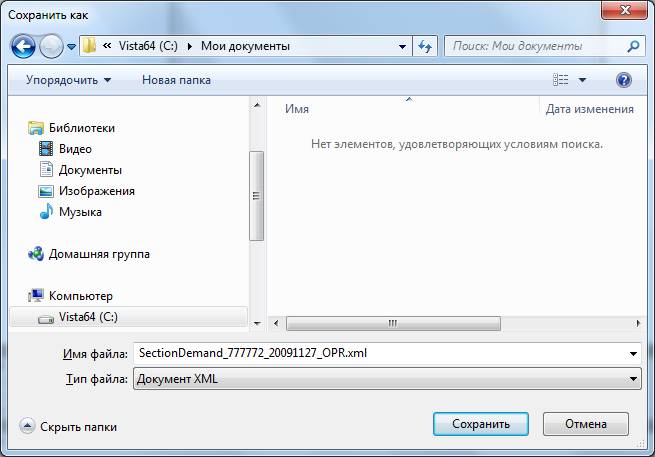

В результате на экране отобразится диалог сохранения файла на локальном жестком диске:
Рисунок 3.14 Диалог сохранения файла экспорта на локальном жестком диске
Для сохранения файла формата XML в выбранной папке, следует:
§ Нажать на кнопку Сохранить.
Для отказа от сохранения файла формата XML, следует:
§ Нажать на кнопку Отмена.
Для скрытия формы импорта/экспорта данных из файла формата XML, следует:
§ Нажать на кнопку
На странице Заявки по сечениям (см. Рисунок 3.2) предоставляется возможность просмотра конкретной заявки по сечению.
4.1. Просмотр заявок по сечениям
Для просмотра заявки следует:
§ Выбрать из раскрывающегося списка Сечение название сечения (см. Рисунок 3.2).
Рисунок 3.15 Выбор сечения
§ В раскрывающемся календаре Операционные сутки выбрать дату, на которую подавалась заявка (либо ввести дату с клавиатуры).
Рисунок 3.16 Выбор операционных суток
§ Из раскрывающегося списка Сессия выбрать сессию. Если данные должны быть показаны на нулевую сессию, выбрать пункт - Нет - .
Рисунок 3.17 Выбор сессии
В результате на экран в табличном виде выводится информация о заявке по выбранному сечению на заданные операционные сутки и сессию с указанием диспетчерского интервала и значений планируемых объемов поставки электроэнергии в МВт (cм. Рисунок 3.18).
Если заявка еще не подавалась, вместо значений в строке Данные стоит — (прочерк). Внизу таблицы выводятся суммарные данные по заявке.

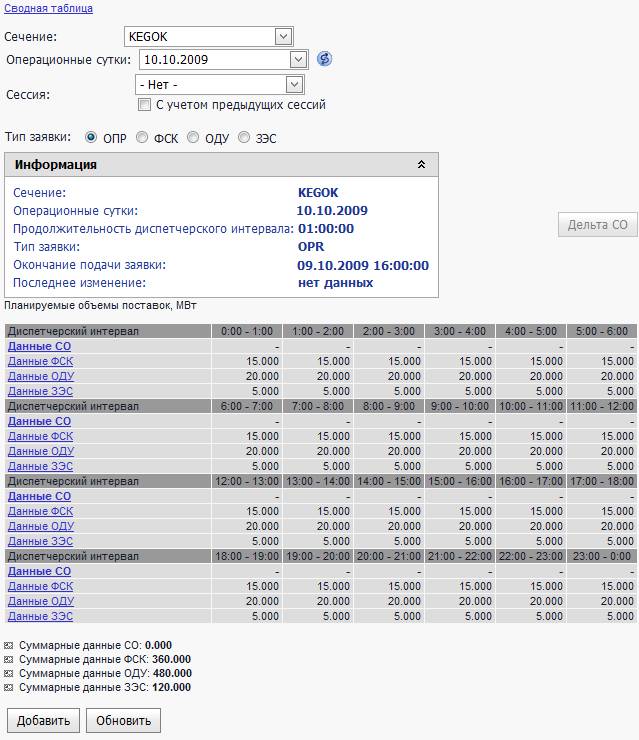

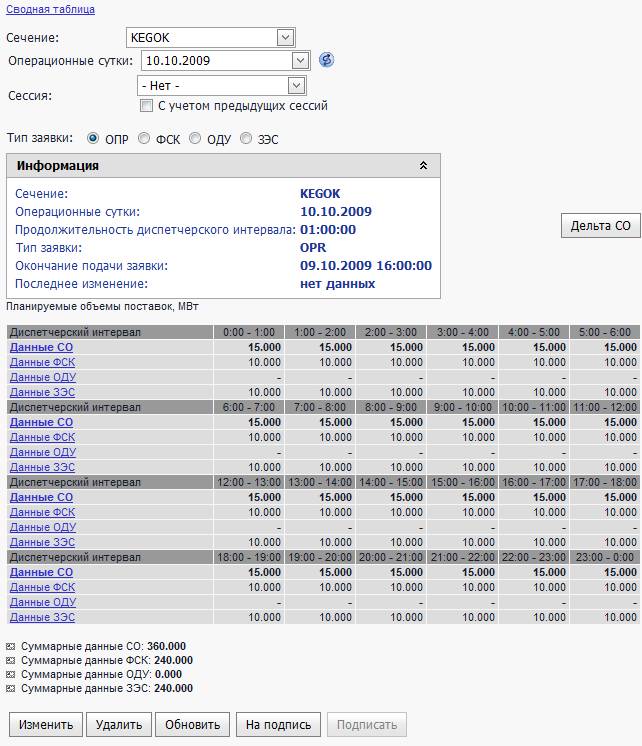

Рисунок 3.18 Пример вывода информации о заявке по сечению
Для просмотра заявок по всем сечениям за определенную дату следует:
§ В раскрывающихся списках Операционные сутки выбрать дату (день, месяц и год), на которую подавалась заявка.
§ Из раскрывающегося списка Сессия выбрать сессию. Если данные должны быть показаны на нулевую сессию, выбрать пункт - Нет - .
§ Нажать на ссылку Сводная таблица.

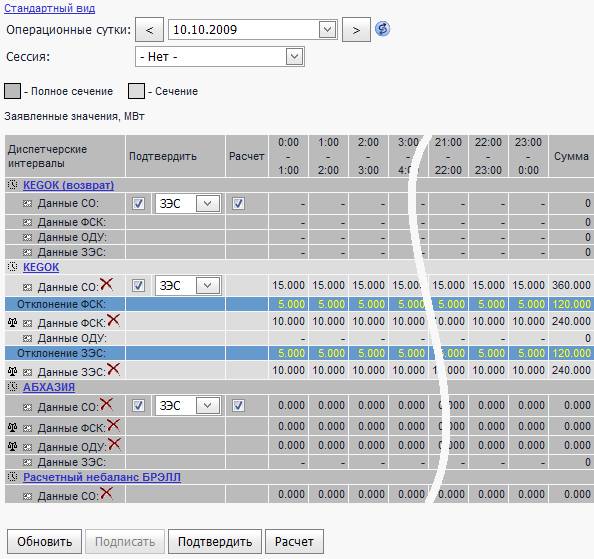

В результате на экране отображается таблица, примерный вид которой представлен на следующем рисунке:
Рисунок 3.19 Сводная таблица заявок по сечениям[1]
Изменить дату заявок для просмотра сводной таблицы можно если:
§ Выбрать дату (день, месяц, год) из раскрывающегося календаря,
или
§ Совершить переход к предыдущей
/ следующей
дате.
В сводной таблице для каждого сечения можно скрыть/отобразить на экране строки Отклонение…, в которых, согласно диспетчерским интервалам, выводится величина отклонения, т. е. разница между значениями по Данным СО-ЦДУ и Данными заявок других типов.
Рисунок 3.20 Панель «Отклонение»
Чтобы скрыть панель Отклонений, для конкретного сечения, следует:
§ Выполнить щелчок мышью по изображению весов
, рядом с названием типа данных.
Чтобы снова отобразить на экране панель Отклонений для конкретного сечения, следует:
§ Повторно нажать на значок с изображением весов .
Существует возможность отображения в таблице для каждого сечения панели с указанием диспетчерских интервалов.
Рисунок 3.21 Панель диспетчерских интервалов
Чтобы отобразить/скрыть панель Диспетчерские интервалы для конкретного сечения, следует:
§ Выполнить щелчок мышью по изображению циферблата часов
рядом с названием сечения.

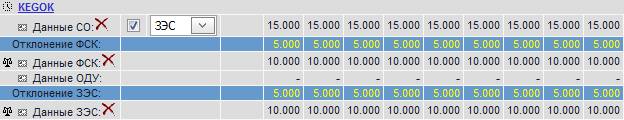

Заявки, не утвержденные главным технологом, помечаются красным крестиком (см. Рисунок 3.21).
Заявки, утвержденные главным технологом, помечаются зеленой галочкой:
Рисунок 3.22 Пример: заявки, утверждённые главным технологом
Кроме того, в строке информации отображается дата и время утверждения заявок:

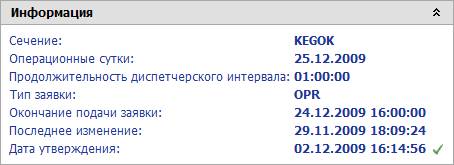

Рисунок 3.23 Пример: информация об утверждении заявок в сводной таблице
Рисунок 3.24 Пример: информация об утверждении заявки в стандартном виде
Для подтверждения заявок по определенным сечениям следует:
§ Установить галочки в поле Подтвердить для выбранных сечений (см. Рисунок 3.19), снять галочки для всех сечений, заявки по которым подтверждать не нужно.
§ В выпадающем списке для каждого отмеченного сечения выбрать желаемый тип заявки для подтверждения.
§ Нажать кнопку Подтвердить внизу страницы.
В результате данные СО по выбранным сечениям будут заменены данными выбранного типа.
Для выполнения расчетов данных СО по всем заявкам расчетных сечений следует:
§ Установить галочки в поле Расчет для выбранных расчетных сечений (см. Рисунок 3.19), снять галочки для всех расчетных сечений, по которым не нужно выполнять расчетов.
§ Нажать на кнопку Расчет внизу страницы.
Правила расчетов задаются Администратором расчетов.
Чтобы из сводной таблицы заявок по всем сечениям (Рисунок 3.19) перейти к таблице заявки по конкретному сечению (Рисунок 3.18) следует:
§ Выполнить щелчок по названию сечения.
или
§ Выполнить щелчок по ссылке Стандартный вид.
4.2. Добавление заявки по сечению
Для добавления заявки по сечению следует:
§ Выбрать на странице просмотра заявок (см. Рисунок 3.2) Сечение и Операционные сутки.
§ Из раскрывающегося списка Сессия выбрать сессию. Если данные должны быть добавлены на нулевую сессию, выбрать пункт - Нет - .
§ Выбрать установкой переключателя тип подаваемой заявки.
Рисунок 3.25 Выбор типа заявки
В случае если на выбранную дату возможна подача заявки, внизу страницы появится кнопка Добавить (см. Рисунок 3.26):
Рисунок 3.26 Переход к добавлению заявки по сечению
В результате нажатия на кнопку Добавить происходит переход на страницу Редактирование заявки, на которой осуществляются операции, связанные с вводом данных:

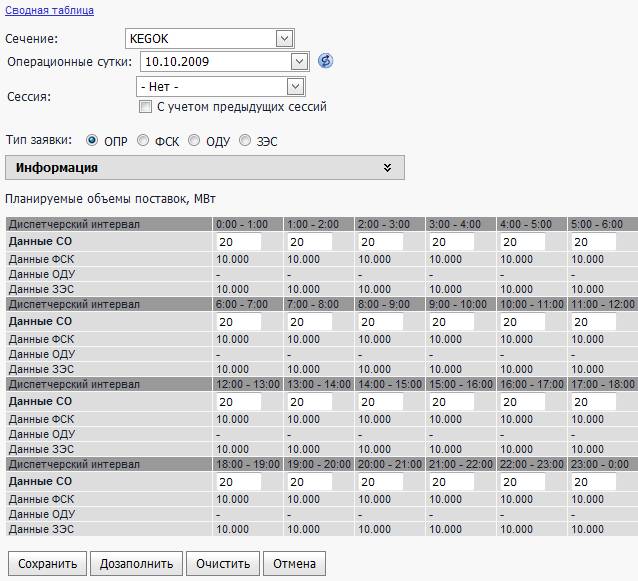

Рисунок 3.27 Добавление заявки по сечению
Для добавления заявки следует:
§ Заполнить каждое поле формы соответствующим значением.
§ Нажать на кнопку Сохранить.
Каждая пустая ячейка обязательна для заполнения значением.
При необходимости очистки несохраненной формы следует:
§ Нажать на кнопку Очистить.
При необходимости заполнения оставшихся пустых ячеек значением, равным значению последней заполненной ячейки следует:
§ Нажать на кнопку Дозаполнить.
Для отмены внесенных изменений и возврата к таблице заявок по сечению (см. Рисунок 3.26) следует:
§ Нажать на кнопку Отмена.
4.3. Изменение заявки по сечению
Для изменения уже зарегистрированной заявки по сечению следует:
§ Выбрать на странице просмотра заявок (см. Рисунок 3.2) Сечение и Операционные сутки.
§ Из раскрывающегося списка Сессия выбрать сессию. Если данные должны быть изменены на нулевую сессию, выбрать пункт - Нет - .
§ Выбрать установкой переключателя (см. Рисунок 3.25) тип изменяемой заявки.
В случае, если на выбранную дату возможно изменение заявки, внизу страницы появится кнопка Изменить (см. Рисунок 3.18).
Для того чтобы внести изменения в данную заявку, следует:
§ Нажать на кнопку Изменить.
В результате откроется форма Редактирование заявки, которая имеет следующий вид:
Рисунок 3.28 Редактирование заявки по сечениям
Операции по редактированию заявки аналогичны описанным выше.
Для того, чтобы удалить заявку на странице отображения заявки (см. Рисунок 3.18), следует:
§ Нажать на кнопку Удалить внизу страницы.
При этом на экране отображается предупреждающее окно, которое имеет вид:
Рисунок 3.29 Подтверждение удаления заявки по сечению
Для подтверждения удаления заявки по сечению следует:
§ Нажать на кнопку OK.
Для отказа от удаления заявки следует:
§ Нажать на кнопку Отмена.
4.4. Добавление заявки типа Дельта СО
Для заявок типа ОПР технологу доступна корректировка данных СО путём добавление заявки типа Дельта СО. Для этого следует:
§ На странице просмотра заявок (см. Рисунок 3.18) нажать кнопку Дельта СО.
В результате откроется форма добавления заявки:

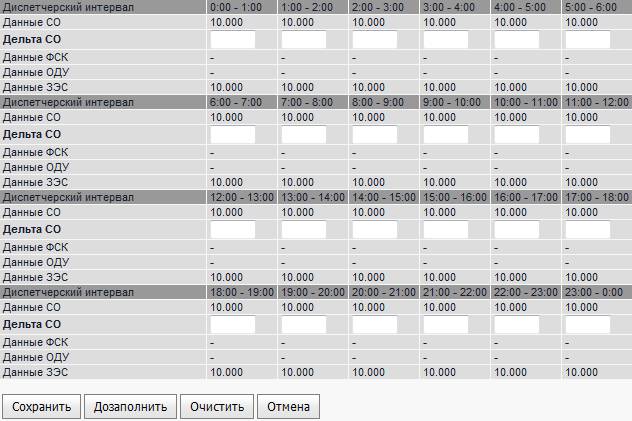

Рисунок 3.30 Добавление заявки «Дельта СО»
Работа с формой добавления заявок описана в разделе «Добавление заявки по сечению».
В результате сохранения заявки будут произведены перерасчеты значений для следующих заявок:
· Заявки СО для выбранного сечения
· Заявки СО для всех расчетных сечений, в которых участвует указанное сечение
· Заявки Сальдо для энергосистемы (энергорайона), связанного с указанным сечением, а так же заявки Сальдо для всех энергосистем (энергорайонов) по иерархии вверх энергосистем (энергорайонов) от связанной с сечением энергосистемы (энергорайона).
4.5. Переопределение заявки ЗЭС типовой заявкой по сечению
В случае, если технолог ЗЭС не подал данные, или подал недостоверные данные, технолог ОПР может принять вместо заявки ЗЭС типовую заявку. Список типовых заявок должен быть подготовлен заранее.
Прежде всего, необходимо выбрать для просмотра заявку типа ЗЭС для какого-либо сечения. Если пользователь – технолог ОПР, и имеет право на просмотр заявки ОПР по данному сечению, то станет видимым блок для принятия типовой заявки (см. Рисунок 3.31) (прочим пользователям этот блок не показывается).

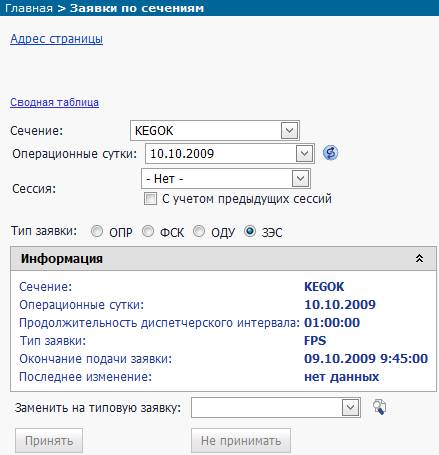

Рисунок 3.31 Блок для принятия типовой заявки по сечению
В выпадающем списке Заменить на типовую заявку нужно выбрать типовую заявку, которую можно принять вместо заявки ЗЭС (в списке будет показано наименование типовой заявки только для данного сечения, день действия которой соответствует операционным суткам).
Рисунок 3.32 Выбор типовой заявки по сечению
После того, как будет выбрана типовая заявка, можно просмотреть справочную информацию по ней. Для этого нужно навести мышь на пиктограмму
- появится всплывающая подсказка с описанием типовой заявки.

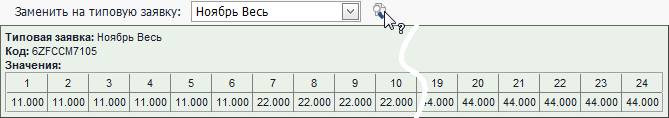

Рисунок 3.33 Просмотр типовой заявки по сечению[2]
Чтобы принять данные типовой заявки вместо данных ЗЭС следует:
§ нажать на кнопку Принять.
После успешного сохранения типовой заявки будет выдано сообщение об успешном принятии типовой заявки, и станет доступной кнопка Не принимать, а данные ЗЭС в таблице будут выделены красным цветом, что означает недостоверность данных ЗЭС. Для просмотра данных типовой заявки можно по-прежнему пользоваться пиктограммой

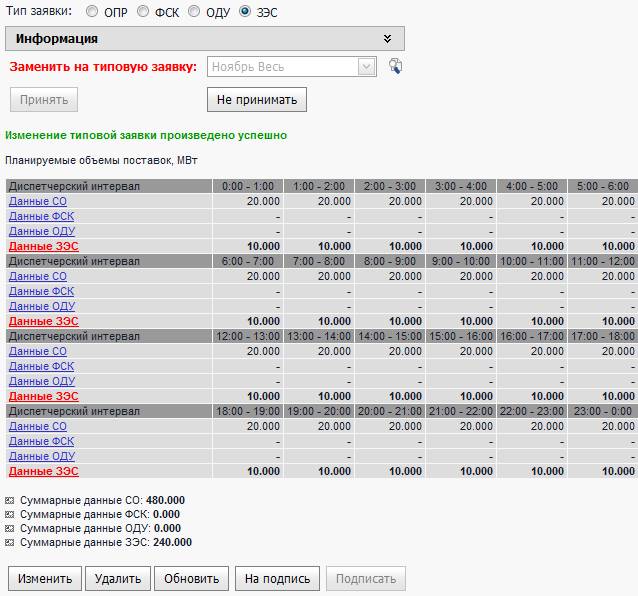

Рисунок 3.34 Типовая заявка принята
Для отмены типовой заявки следует:
§ воспользоваться кнопкой Не принимать.
Появится сообщение об успешной отмене типовой заявки, а страница примет прежний вид:

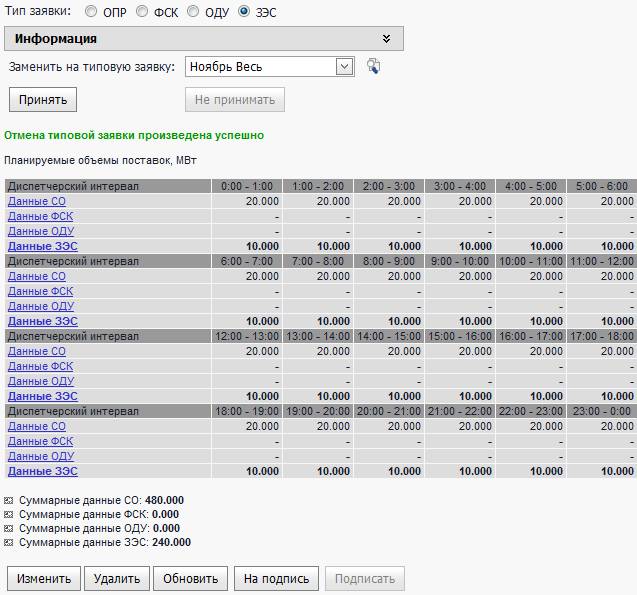

Рисунок 3.35 Типовая заявка отменена
4.6. Заявки по всем сущностям
Пользователю с правами Технолог ОПР предоставляется возможность импорта данных заявок из файла формата XML, а также экспорта данных заявок в файл формата XML.
Для импорта/экспорта всех заявок на сайте ИСЭИ необходимо перейти на страницу Заявки по всем сущностям. Для этого следует:
§ В строке главного меню последовательно выбрать пункты меню Заявки→ Заявки по всем сущностям.
Рисунок 3.36 Переход на страницу «Заявки по всем сущностям»
В результате на экране отобразится страница:

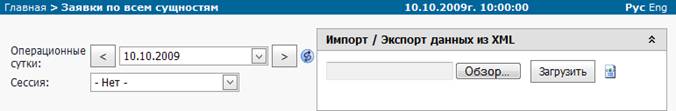

Рисунок 3.37 Страница «Заявки по всем сущностям»
Операции импорта/экспорта данных осуществляются с помощью формы Импорт/Экспорт данных из XML. Подробно работа с формой описана в Разделе 3 (см. выше).
Следует обратить внимание! При загрузке из файла XML группы заявок возможна ситуация, когда одна или несколько заявок могут содержать ошибки. В таком случае заявки, не содержащие ошибок, буду добавлены в систему, а ошибочные заявки будут проигнорированы. Также, сообщение об успешной загрузке выдано не будет, а отчет о загрузке будет содержать информацию о результатах загрузки каждой заявки. В приведенном примере (см. Рисунок 3.38) первые две заявки были успешно добавлены в систему, а третья заявка была проигнорирована вследствие ошибки (описание ошибки содержится в блоке <Error>).
Рисунок 3.38 Пример: отчет о загрузке группы заявок
4.7. Подписывание заявок ЭЦП
Подписывание заявок электронной цифровой подписью (ЭЦП) осуществляется одинаково для всех типов заявок.
После добавления или изменения технологом заявки, появляется возможность подписать ее ЭЦП.
Перед подписыванием пользователю предоставляется возможность просмотреть заявку на подпись. Для этого следует:
§ Нажать на кнопку
В результате открывается окно с заявкой:
Рисунок 3.39 Просмотр заявки на подпись
После проверки соответствия заявки на подпись добавленной или измененной технологом заявке, следует:
§ Нажать на кнопку
[3].
5. Типовые заявки
Типовые заявки по сечениям – это заявки, которые технолог ОПР может подать вместо данных ЗЭС, в том случае, если данные ЗЭС не поданы вовремя, или технолог ОПР не доверяет данным ЗЭС.
Типовые заявки должны быть подготовлены заранее. Подготовка типовых заявок осуществляется на сайте АРМ.
Для просмотра и редактирования типовых заявок необходимо перейти на страницу Типовые заявки по сечениям, для этого следует:
§ В строке главного меню последовательно выбрать пункты меню Данные→ Типовые заявки по сечениям.

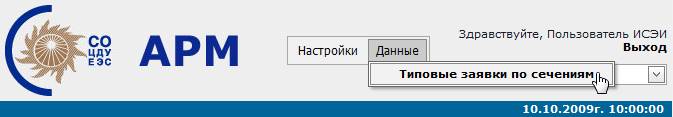

Рисунок 4.1 Меню для перехода на страницу типовых заявок по сечениям
В результате на экране отображается страница со списком типовых заявок (см. Рисунок 4.2), которая имеет вид стандартного табличного представления.

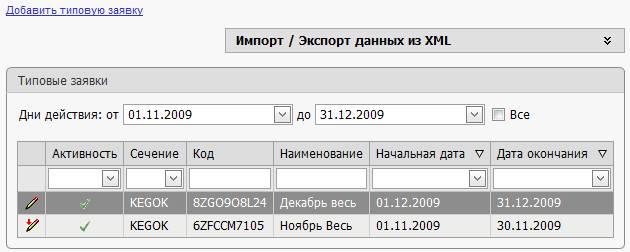

Рисунок 4.2 Типовые заявки по сечениям
Операции импорта/экспорта данных осуществляются с помощью формы Импорт/Экспорт данных из XML. Подробно работа с формой описана в Разделе 3 (см. выше).
Для формирования списка заявок в таблице следует:
§ В поле Дни действия в выпадающих календарях От и До выбрать начальную и конечную даты для отбора заявок, действующих внутри желаемого интервала дат. При этом флажок Все должен быть в выключенном состоянии.
или
§ Включить флажок Все для вывода всех созданных заявок.
5.1. Стандартное табличное представление
Стандартное табличное представление имеет вид таблицы, состоящей из области заголовков полей, области фильтров, области данных, области навигации по страницам и ссылки на страницу добавления записи.
5.1.1. Область заголовков полей
Рисунок 4.3 Область заголовков полей
Область заголовков служит для:
Отображения информации о смысловом значении выводимых данных. В приведенном примере (Рисунок 4.3) в поле с заголовком Активность отображается информация об активности типовой заявки (Типовые заявки могут быть активными и неактивными. Неактивная типовая заявка – это типовая заявка, которая не используется в системе.); в поле Сечение – сечение, к которому привязана типовая заявка; в поле Код – уникальный код типовой заявки; в поле Наименование – понятное текстовое наименование типовой заявки; в полях Начальная дата и Дата окончания – срок действия типовой заявки.
Сортировки выводимых данных по выбранному полю по возрастанию/убыванию значений.
Чтобы отсортировать список по какому-либо полю, следует:
§ Выполнить щелчок по названию поля
Рисунок 4.4 Выполнение сортировки по полю
В результате список будет отсортирован по возрастанию значений в указанном поле.
В примере (Рисунок 4.5) сортировка осуществляется по полю Код в алфавитном порядке (0-9, A-Z, А-Я).
Рисунок 4.5 Записи отсортированы в алфавитном порядке (0-9, A-Z, А-Я)
Чтобы отсортировать записи по убыванию, следует:
§ Выполнить повторный щелчок по названию поля.
Рисунок 4.6 Записи отсортированы в обратном порядке (Я-А, Z-A, 9-0)
5.1.2. Область фильтров
Рисунок 4.7 Область фильтров
Область фильтров располагается сразу под областью заголовков и служит для отбора выводимых данных по заданным критериям. Существуют фильтры двух типов:
Фильтр по фиксированному значению – критерием отбора служит значение из заранее определенного списка. Значения фильтра перечислены в выпадающем списке. В приведенном примере (Рисунок 4.7) данный вид фильтрации доступен для полей Активность, Сечение, Начальная дата и Дата окончания.
При выборе определенного сечения из раскрывающегося списка Сечение в области данных будут выведены только те типовые заявки, которые привязаны к выбранному сечению (см. Рисунок 4.8).
Рисунок 4.8 Выбор сечения для отображения в списке типовых заявок
Для отбора нужных записей следует:
§ Выбрать требуемое значение из списка всех возможных значений.
В примере, показанном на рисунке (см. Рисунок 4.9), выбрано сечение KEGOK.
В результате, в списке отображаются только записи о типовых заявках, которые привязаны к сечению KEGOK:
Рисунок 4.9 Пример фильтрации по полю «Сечение»
Для отображения всех записей, следует:
§ Выбрать в списке ролей пустое значение.
Также существует возможность вывести как список всех типовых заявок, так и список всех активных, либо неактивных типовых заявок. Для этого следует:
§ Выбрать из выпадающего списка Активность соответствующий пункт (см. Рисунок 4.10).
Рисунок 4.10 Фильтрация по полю «Активность»
Фильтр по подстроке – критерием отбора служит вхождение указанной подстроки в значение поля с начала (т. н. фильтр по шаблону abc*, где abc – искомая подстрока). В приведенном примере (Рисунок 4.7) данный вид фильтрации доступен для полей Код и Наименование.
Фильтры можно комбинировать. В приведенном примере (Рисунок 4.11) выведены все активные типовые заявки, соответствующие шаблону кода 6Z и принадлежащие сечению KEGOK.
Рисунок 4.11 Пример: комбинированный фильтр
5.1.3. Область данных
Рисунок 4.12 Область данных
Область данных представляет собой набор записей (строк), состоящих из управляющих полей и полей данных. Управляющие поля служат для проведения некоторых действий над указанной записью. Стандартным управляющим полем является Редактирование, служащее для просмотра/внесения изменений в указанную запись (обозначается значком карандаша
).
Рисунок 4.13 Переход к просмотру/изменению записи
Чтобы осуществить переход на страницу просмотра/изменения записи, следует:
§ Выполнить щелчок левой кнопкой мышки на значке в виде карандаша в первом поле записи.
Поля данных отображают информацию. Для полей данных также предусмотрены семантические заголовки (см. Раздел 4.1.1) и фильтры (см. Раздел 4.1.2).
5.1.4. Область навигации по страницам
В случае, когда выводимые данные содержат большое количество записей, они для удобства разбиваются на страницы. Для перемещения по страницам используется навигатор. Кнопки со стрелками служат для перехода к предыдущей
/следующей
странице. Поле цифр между стрелками отображает гиперссылки для прямого перехода на заданную страницу. Номер текущей страницы обрамлен квадратными скобками
.
Рисунок 4.14 Навигатор для перемещения по страницам
Чтобы осуществить перемещение между страницами списка, следует:
§ Выполнить щелок по кнопке со стрелкой для перемещения на предыдущую/следующую страницу
§ Выполнить щелчок по номеру страницы для прямого перехода на желаемую страницу
5.1.5. Ссылка на страницу добавления записи
Для добавления новой записи в таблицу служит ссылка на страницу добавления записи. Она располагается непосредственно над таблицей.
Рисунок 4.15 Переход на страницу «Добавление типовой заявки»
В результате щелчка левой кнопкой мышки по ссылке происходит переход на страницу, на которой осуществляются операции редактирования данных новой записи.
5.2. Добавление типовой заявки
Для добавления типовой заявки следует:
§ Кликнуть на ссылку Добавить типовую заявку (см. Рисунок 4.15).
При этом вы перейдете на страницу добавления типовой заявки:

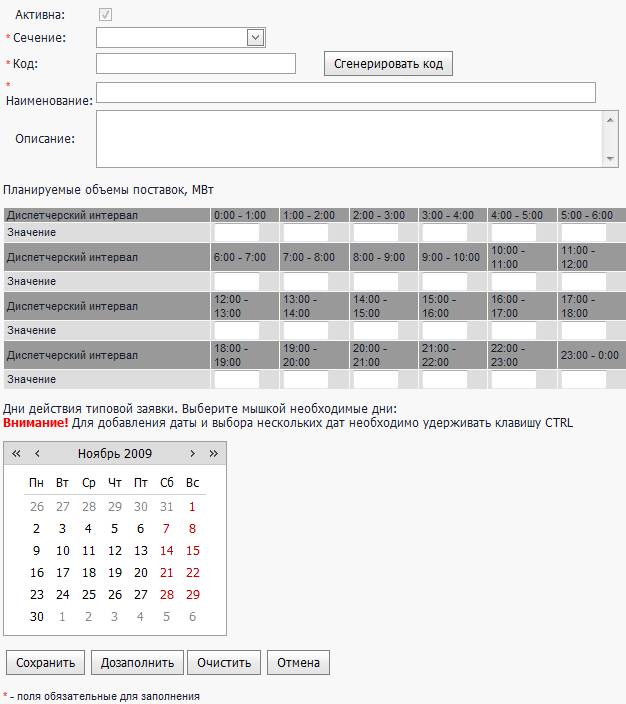

Рисунок 4.16 Добавление типовой заявки
Для добавления заявки следует:
§ Выбрать сечение, к которому будет привязана типовая заявка.
§ Сгенерировать код для типовой заявки. Для этого следует нажать на кнопку Сгенерировать код.
§ Ввести наименование типовой заявки.
§ Ввести описание типовой заявки. Оно необязательно и его можно оставить пустым.
§ Ввести значения типовой заявки в соответствие с диспетчерскими интервалами.
§ Указать в календаре дни действия заявки. Для добавления даты и выбора нескольких дат необходимо удерживать клавишу CTRL или SHIFT
§ Нажать на кнопку Добавить.
Каждая пустая ячейка значений обязательна для заполнения значением.
При необходимости очистки значений несохраненной формы следует:
§ Нажать на кнопку Очистить.
При необходимости заполнения оставшихся пустых ячеек значением, равным значению последней заполненной ячейки следует:
§ Нажать на кнопку Дозаполнить.
Следует обратить внимание! Дозаполняются только пустые ячейки.
Для возврата к списку без сохранения следует:
§ Нажать на кнопку Отмена.
5.3. Изменение типовой заявки по сечению
Для изменения типовой заявки кликнуть на пиктограмму
или
в списке типовых заявок (см. Рисунок 4.2).
Пиктограмма обозначает, что типовая заявка еще ни разу не использовалась и при этом возможно изменение ее числовых данных, а также удаление типовой заявки (см. Рисунок 4.17).

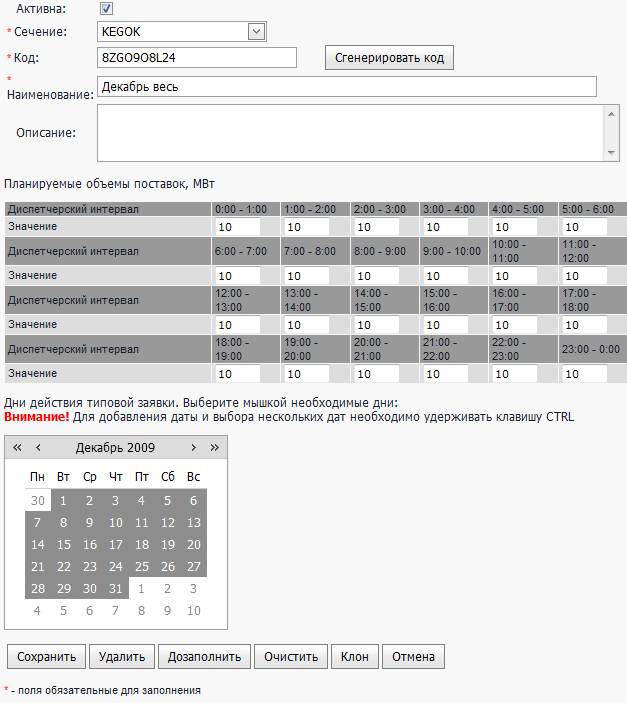

Рисунок 4.17 Изменение типовой заявки
Пиктограмма обозначает, что типовая заявка была использована в расчетах. При этом невозможно изменение ее числовых данных и удаление, но возможно изменение ее наименования, описания, признака активности, а также создание копии (см. Рисунок 4.18).

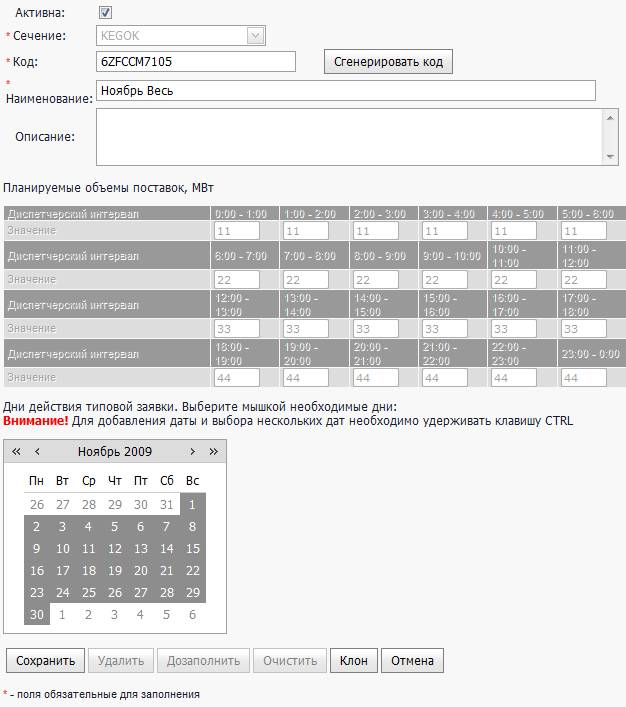

Рисунок 4.18 Частичное изменение типовой заявки
Чтобы перевести типовую заявку в разряд не активных следует:
§ снять флажок в пункте Активна.
Для изменения дней действия необходимо
§ Указать в календаре дни действия заявки. Для добавления или отмены даты и выбора нескольких дат необходимо удерживать клавишу CTRL или SHIFT
После внесения необходимых изменений для сохранения типовой заявки следует:
§ Нажать на кнопку Сохранить.
Для удаления типовой заявки (если это возможно) следует:
§ Нажать на кнопку Удалить.
При необходимости очистки значений несохраненной формы следует:
§ Нажать на кнопку Очистить.
При необходимости заполнения оставшихся пустых ячеек значением, равным значению последней заполненной ячейки следует:
§ Нажать на кнопку Дозаполнить.
Следует обратить внимание на то, что дозаполняются только пустые ячейки.
Для возврата к списку без сохранения следует:
§ Нажать на кнопку Отмена.
Для копирования типовой заявки следует:
§ Нажать на кнопку Клон.
Вы сразу же попадете на страницу редактирования копии. Следует обратить внимание на то, что в полях код и наименование добавлен текст «//*** Копия ***//», нужно изменить эти поля для новой типовой заявки.
Создание копии может потребоваться если вам необходимо внести изменения в типовую заявку, которая использовалась в расчетах, и у которой запрещено изменять числовые значения. Вы можете сделать копию, внести в нее необходимые изменения, и использовать новую типовую заявку для переопределения значений ЗЭС. А старую типовую заявку можно перевести в разряд не активных, если она больше не нужна вам в текущей работе.
6. Персональные настройки
Пользователь после авторизации имеет возможность изменения персональных настроек работы с системой. Для этого необходимо:
§ В строке главного меню последовательно выбрать пункты меню Настройки→ Персональные.
Рисунок 5.1 Переход на страницу редактирования персональных настроек
Для изменения пароля входа в систему следует:
§ Перейти по ссылке Изменить пароль (см. Рисунок 5.2)
Рисунок 5.2 Переход на страницу «Изменение пароля»
В результате на экране отображается Страница смены пароля, которая имеет следующий вид:

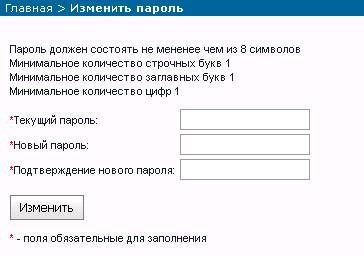

Рисунок 5.3 Форма изменения пароля
Для изменения пароля следует заполнить все поля формы, а именно:
§ Ввести Текущий пароль.
§ Ввести Новый пароль и Подтверждение нового пароля.
§ Нажать на кнопку Изменить
Следует обратить внимание! Если вы ввели новый пароль, не соответствующий политике безопасности паролей, на экран будет выведено сообщение и новый пароль не будет установлен.
Рисунок 5.4 Сообщение о невозможности изменения пароля
Пароль должен представлять комбинацию заглавных и строчных латинских букв и цифр. Минимальная длина пароля составляет 8 знаков. Пример неправильных паролей: qwerty, ab12, mamapapa. Пример правильных паролей: qWerty12, N0vajaV0lna (данные пароли приведены для примера, поэтому не следует использовать эти пароли в работе, придумайте что-нибудь своё).
В случае успешного изменения на экране появится сообщение:
Рисунок 5.5 Сообщение об успешном изменении пароля
Для включения/отключения использования технологии AJAX при работе с системой следует:
§ Перейти по ссылке Использование AJAX (см. Рисунок 5.6)

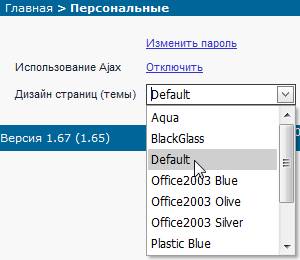

Рисунок 5.6 Включение/отключение использования AJAX
Для изменения дизайна отображения страниц (темы) в веб-браузере следует:
§ Выбрать название темы из списка Дизайн страниц (темы) (см. Рисунок 5.7)
Рисунок 5.7 Выбор темы для отображения страниц
[1] В целях улучшения отображения таблицы в документе данные сокращены
[2] Для удобства отображения большой таблицы в документе данные сокращены.
[3] Кнопка Подписать активируется при наличии электронного сертификата. Сертификат устанавливается на рабочее место пользователя системы администратором по безопасности.
