Инструкция по монтажу люка модели «Зевс»
B комплектацию люка входят; присоска, шестигранники S4 и S7, заглушки.

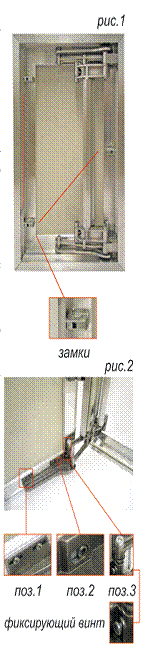

Внимание! Фиксирующие элементы замков (чека, рис,1) из замков выдергивать только после выполнения пунктов c 1 по 7,
1. Установить люк в проем, выровнять относительно черновой стены.
2. Закрепить раму люка в проеме шурупами.
3. Закрыть крышку.
4. Наклеить плитку на люк.
Внимание! - толщина плиточного клея должна быть не менее 3 мм.
- нахлест плитки допускается: co стороны петли - до 50 мм (в зависимости толщины плитки); c остальных трех сторон - не менее 1/2 плитки должно лежать на крышке люка.
5. Дождаться полного высыхания клея.
6. C помощью присоски из комплекта открыть крышку люка.
7. Очистить все поверхности люка от клея.
8. Выдернуть чеку из замков, проверить работоспособность замков.
9. При необходимости отрегулировать люк c помощью шестигранников из комплекта;
- По высоте регулировка осуществляется винтами (рис.2, поз. З):
ослабляется фиксирующий винт (рис. 2, поз, З), и регулируется основной винт (сколько оборотов сделали на верхнем винте, столько же оборотов должно быть сделано на нижнем винте),
- По ширине регулировка осуществляется эксцентриком (рис.2, поз.2): ослабляются винты по периметру детали “направляющая” (рис.2, поз.1) и шестигранником из комплекта вращается эксцентрик.
10. Закрыть люк, проверить на открывание/закрывание
11. Заполнить силиконовым герметиком технологический шов дверцы.
12. После высыхания прорезать силиконовый шов под 45 градусов. Люк готов к применению.
