Специальная программа
Проверка микропроцессорного блока
релейной защиты и автоматики
БЭМП 1-01
Руководство по эксплуатации
.015.34 РЭ
г. Чебоксары
Программа предназначена для автоматической быстрой проверки микропроцессорного блока релейной защиты и автоматики БЭМП 1-01. По окончанию проверки заполняется протокол. Программа проверки построена таким образом, что проверяющий не задаёт параметров проверки. Параметры проверки устанавливаются исходя из заданных уставок.
Главное окно программы
Ниже представлено главное окно программы:

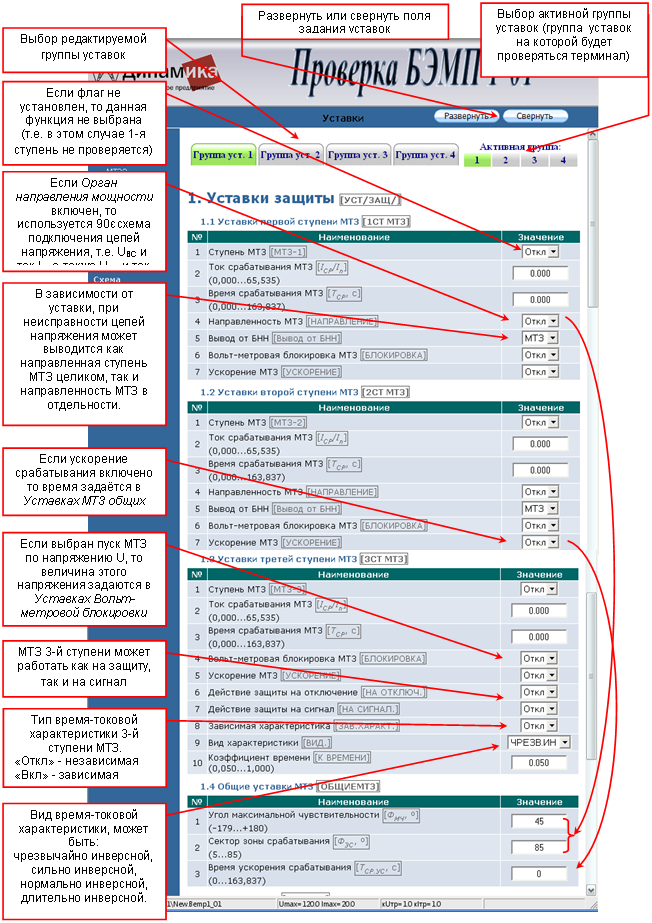

Окно задания уставок МТЗ
В этом окне задаются уставки трёх ступеней МТЗ:

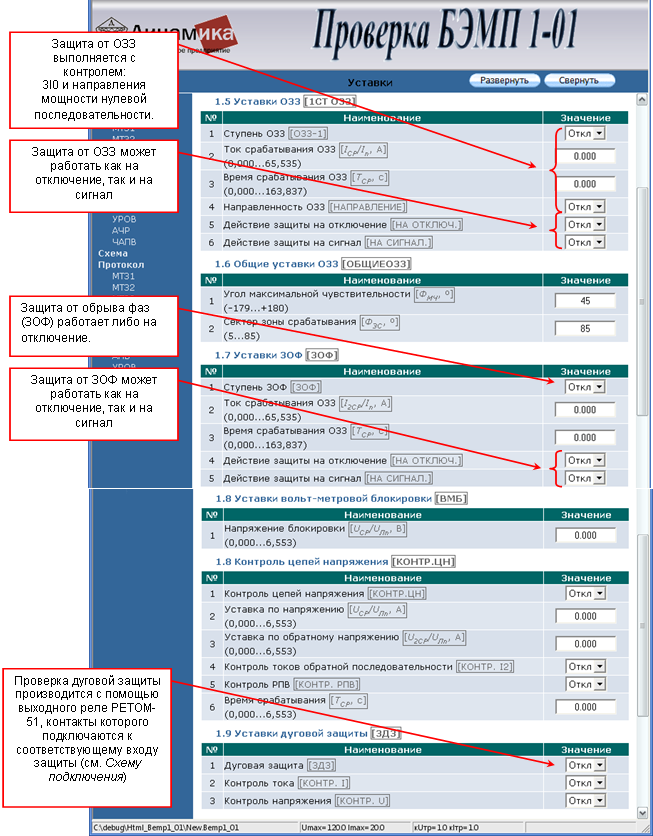

Окно задания уставок остальных защит
 |
Алгоритмы и особенности проверки
Алгоритм определения токов срабатывания аналогичен алгоритму в программе «Проверка реле тока» стандартного комплекта программ. Определение IСР для каждой ступени МТЗ проводится при КЗ АВС, ток срабатывания каждой ступени ищется в диапазоне от 0.8 до 1.2 тока уставки. В случае, если в МТЗ-III выбрана зависимая от тока характеристика срабатывания, то снимается время-токовая характеристика tСР=f(I). В случае, если орган направления мощности для МТЗ включен и задан пуск по линейному напряжению, то вместе с током выдается напряжение UАВС, величина которого меньше величины срабатывания, а угол между напряжением и током равен углу φМЧ +90º. При проверке МТЗ выдаётся симметричный трёхфазный ток прямой последовательности IАВС, для исключения срабатывания органа ЗОФ.
Если уставка по току проверяемой ступени больше, чем 60 А (максимальный трёхфазный ток РЕТОМ-51), то необходимо воспользоваться промежуточными трансформаторами тока (3 ПТТ типа РЕТ-10). Для этого вторичные обмотки ПТТ соединяются в «звезду» и к защите подключается 200-амперная вторичная обмотка (если ПТТ типа РЕТ-10). Вход защиты 3I0 (датчик тока 3I0) соединяется последовательно с нулевой точкой соединённых в «звезду» вторых концов входов IA, IB, IС. Сопротивление датчика 3I0 больше чем фазных датчиков тока, поэтому при проверке МТЗ (большими токами) подаются виды КЗ исключающие ток нулевой последовательности (трёхфазное КЗ АВС).
Защита от обрыва фазы (ЗОФ) не мешает проверке МТЗ, поскольку для проверки подаётся симметричная трёхфазная система токов прямой последовательности IABC.
В случае если уставка проверяемой ступени больше, чем 60 А и 3-х ПТТ нет, а есть один ПТТ, то схема подключения для проверки этих ступеней МТЗ меняется. Ко входу ПТТ подключается только канал IA РЕТОМ, выход ПТТ подключается только ко входу IA защиты, вход защиты 3I0 отключается от РЕТОМ, так как его сопротивление значительно выше чем у входа (датчика тока) МТЗ.
В случае, если уставка проверяемой ступени больше, чем 20 А, но меньше чем 60 А, то ПТТ для проверки не нужен, так как РЕТОМ в однофазном режиме выдаёт ток до 60 А. В этом случае каналы IA, IB и IC РЕТОМ закорачиваются и подключаются только ко входу IA защиты, вход защиты 3I0 отключается от РЕТОМ, так как его сопротивление значительно выше чем у входа (датчика тока) МТЗ.
В целях ускорения проверок и минимизации подключений, в случае если уставки быстродействующих ступеней МТЗ более 60 А и для проверки нет 3-х ПТТ (есть лишь один), рекомендуется вначале провести подключение токовых каналов РЕТОМ к защите по полной схеме без ПТТ. Для этого перед началом проверки в Главном окне программы необходимо ввести ответ на запрос, проводится проверка с тремя ПТТ или без них (необходимо выбрать Нет).
Если нет трёх ПТТ, то каналы IA, IВ, IС РЕТОМ без ПТТ подключаются ко входам IA, IВ, IС защиты, вход 3I0 защиты соединяется последовательно с нулевой точкой соединённых в «звезду» вторых концов входов IA, IB, IС защиты. Проверка производится по нажатию кнопки Старт
в Панели Инструментов, находясь в Протоколе, либо по нажатию копки локальный Старт
. В Таблице результатов Протокола у ступеней МТЗ, уставки которых больше 60 А, будет надпись Ошибка диапазона. После проведения всех проверок, быстродействующие ступени МТЗ, уставки которых более 60 А, проверяются отдельно после подключения одного ПТТ ко входу IA защиты и проверка запускается в Протоколе по локальной кнопке Старт.

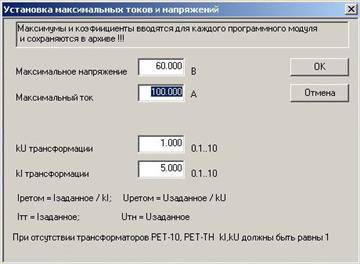

При наличии трёх ПТТ при общем Старте, либо при наличии одного ПТТ при локальном Старте перед проверками выдаётся окно максимальных значений выдаваемых величин РЕТОМ, где необходимо ввести нужный коэффициент трансформации РЕТОМ (для РЕТ-10 нужно выбрать равным 5, максимальный выходной ток с РЕТА).
Наличие трёх ПТТ резко ускоряет проведение проверок, так как ранее собранная схема подключения уже не меняется.
Перед проверкой обязательно необходимо правильно ввести все уставки!
Проверка защиты от ОЗЗ по току и направлению мощности аналогична проверке МТЗ, только проводиться при КЗ В0. Напряжение на вход 3U0 защиты подаётся с канала UB РЕТОМ. Фиксация производится по контактам реле ОЗЗ.
Контакты выходных реле №1 и №2 заводятся на входы РПО и РПВ защиты, и имитация РПО и РПВ производится программно с помощью РЕТОМ, поэтому дополнительное внешнее реле не нужно.
Контактный выход реле №3 заводится на вход Дуговая Защита терминала.
Контактный выход реле №4 заводится на вход АЧР.
Поиск токов, напряжений и углов срабатывания проводится скачком, с учётом времён ХХ, КЗ и паузы.
Проверка логики работы АПВ1 и АПВ2 может занимать значительное время.
Все проверки производятся с точностью в два раза выше, чем допустимые отклонения измерительных органов защиты (т. е. для допустимого отклонения 5% точность поиска уставки равна 2.5%).
Схемы подключения защиты к РЕТОМ

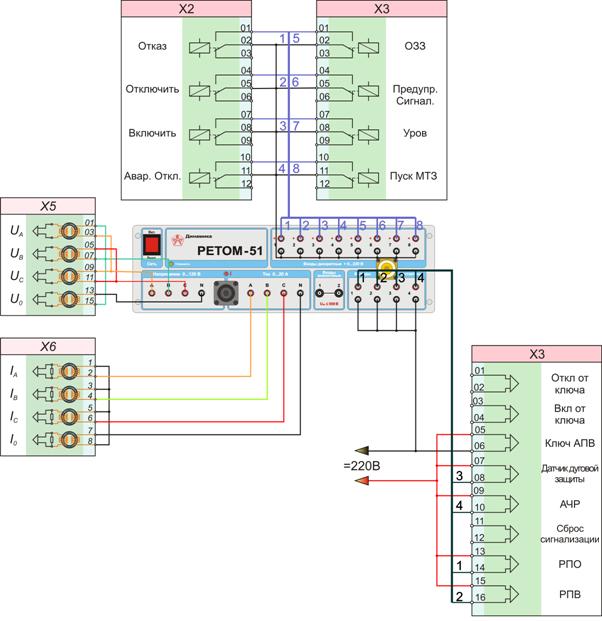

Схема подключения РЕТОМ к защите без ПТТ:
В случае использования 3-х ПТТ (если уставки быстродействующих ступеней МТЗ больше 20 А), трансформаторы тока подключаются между токовыми каналами РЕТОМ и входами защиты, где вторичные обмотки ПТТ соединяются в «звезду» и к токовым входам защиты подключаются вторичные обмотки трансформаторов тока (обмотка «200 А», если ПТТ типа РЕТ-10). Вход защиты 3I0 (датчик тока 3I0) соединяется последовательно с нулевой точкой соединённых в «звезду» вторых концов входов IA, IB, IС.

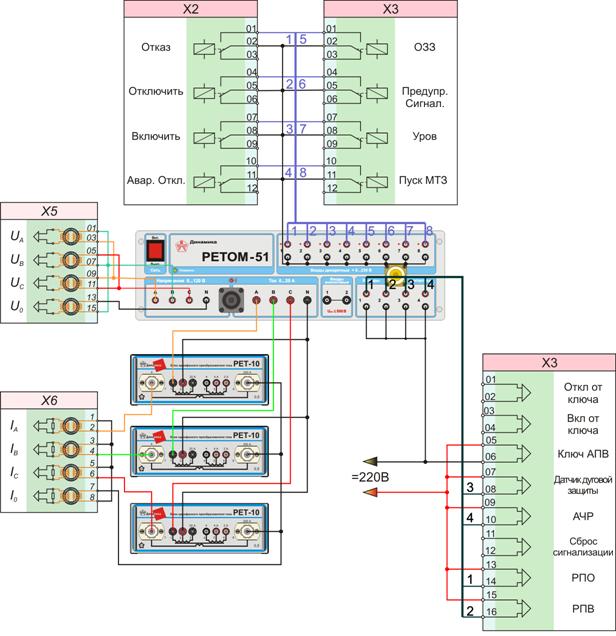

Схема подключения РЕТОМ к защите с тремя ПТТ (РЕТ-10):
Сопротивление датчика 3I0 больше чем фазных датчиков тока, уставка по току, соответственно, гораздо меньше уставки по току МТЗ, поэтому при проверке МТЗ (большими токами) подаются виды КЗ исключающие ток нулевой последовательности (трёхфазное КЗ АВС или двухфазные КЗ АВ, ВС или СА).

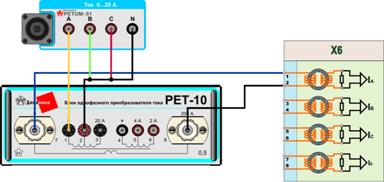

Схема подключения токовых цепей защиты при использовании одного ПТТ:
Схема подключения токовых цепей защиты без ПТТ, если уставки быстродействующих ступеней МТЗ до 60 А:

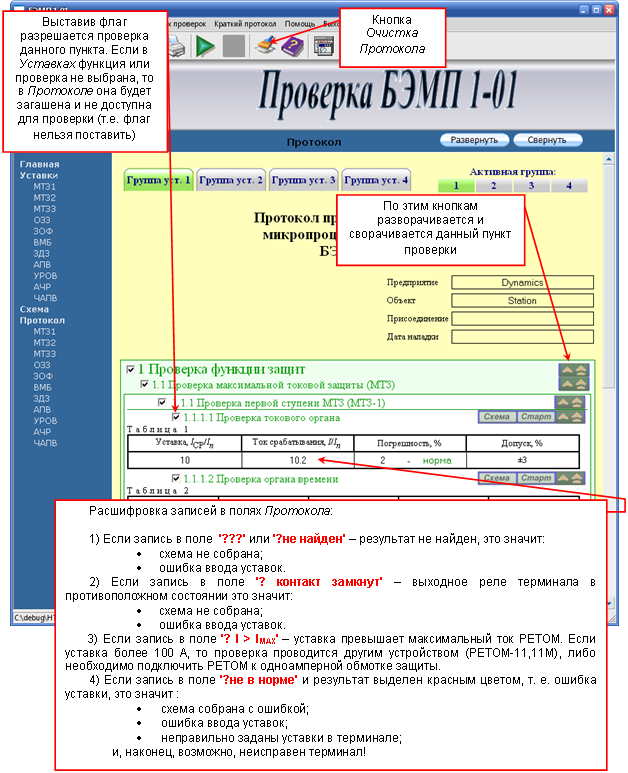

Протокол проверки
Внимание!
Все проверки выполняются находясь в Протоколе!
Это необходимо делать потому, что выбор всех основных пунктов проверки производится именно в окне Протокола.

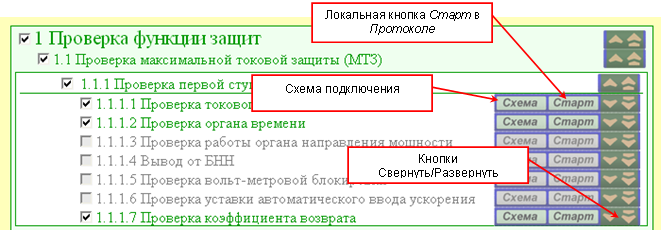

Выбор конкретных проверок производиться в Протоколе выставлением флага в нужных пунктах. Если в Уставках функция или проверка не выбрана, то в Протоколе она будет загашена и не доступна для проверки (нельзя выставить флаг). Все результаты заносятся тут же в Протокол.
При входе в программу автоматически считывается последний Протокол, поэтому перед началом проверки нового терминала необходимо очистить Протокол. Это требуется для того, чтобы исключить сохранённые данные старой проверки из нового протокола.
Перед печатью Протокола необходимо установить самый мелкий размер шрифта (в строке Меню) и в параметрах станицы установить поля слева, справа, сверху и снизу не более 20 мм (находясь в Протоколе через Меню → Файл→ Предварительный просмотр → кнопка Параметры страницы).
По нажатию кнопки Старт, при проверке появляется окно Статус проверки. В нём отражены в кратком виде текущие результаты всех проведённых проверок. Если Протокол сохранён в Архив, то для быстрого просмотра того, какие проверки проводились удобно вызвать на экран окно Статус проверки по клавише F4.

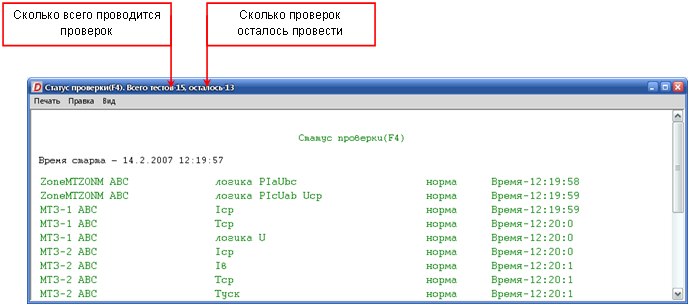

Статус проверки (вызывается в строке Меню) для просмотра объёма проверок:

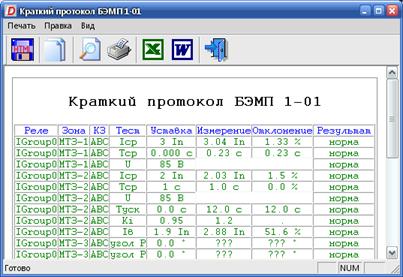

Краткий протокол – в нём можно посмотреть какие проверки проводились и их результаты:

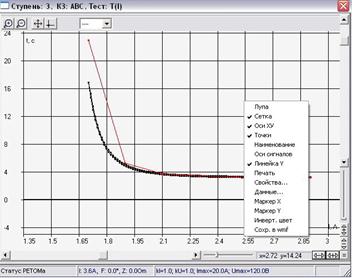

Время-токовая характеристика tСР=f(I) в Протоколе, по левой кнопке «мыши» вызывается отдельное окно с этой характеристикой для детального просмотра, печати и т. п.
Порядок проведения проверок
1) Подключить БЭМП 1-01 к РЕТОМ-51 в соответствии со схемой.
2) Указать в Главном окне программы, какая используется схема подключения – без ПТТ, с тремя ПТТ, с одним ПТТ.
3) Ввести все уставки и сохранить их в файл Архива, если проверяется новый терминал, то необходимо создать новый файл Архива. Перед началом новой проверки необходимо очистить Протокол.
4) Зайти в Протокол и выбрать нужные проверки (при нажатии в панели инструментов кнопки Очистить протокол предыдущие результаты удаляются, иначе «старые» результаты остаются без изменений, но после каждого теста результаты проведенного испытания обновляются), после чего нажать кнопку Старт, для уставок по току >20 А в случае использования одного ПТТ, либо в случае выдачи однофазного тока РЕТОМ (до 60 А) имеется своя Схема подключения и локальная кнопка Старт.
5) По окончанию проверок сохранить результаты в Архив.
Строка Меню

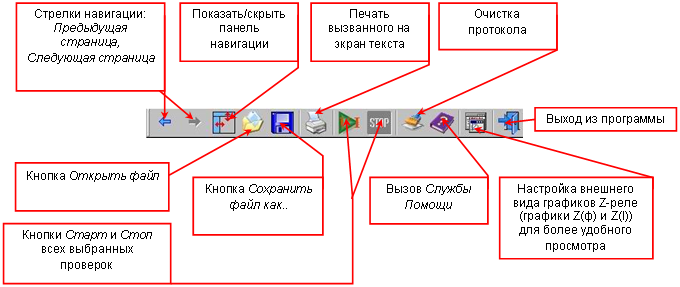

Кнопки Панели Инструментов
