Заправка картриджа canon 712 для принтера: canonLBP 3010, canon LBP 3100

Заправка картриджа canon 712 для принтера: canonLBP 3010, canon LBP 3100.

Для заправки картриджа canon 712 нам понадобится крестовая отвертка, тонер для заправки и новый чип для замены.

(рис.1)

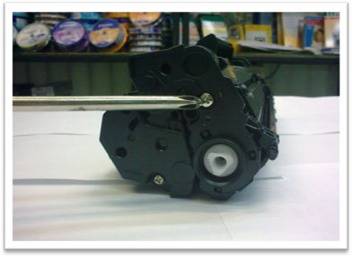

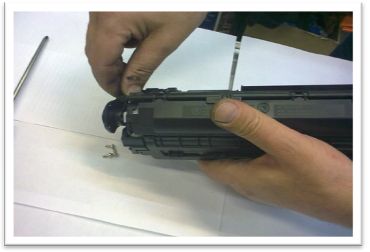

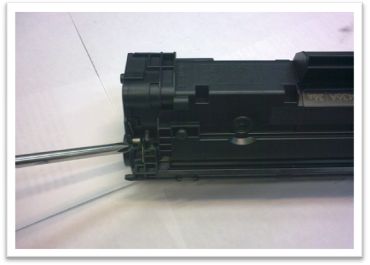

С обеих, торцов картриджа canon712 закручены шурупы. С одной стороны откручиваем один шуруп.

(рис.2)

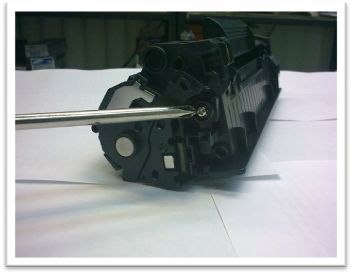

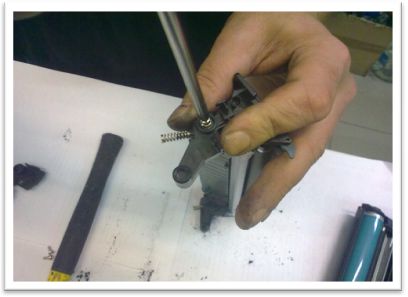

С другой стороны картриджа canon откручиваем два шурупа.

(рис.3)

НЕ ПОТЕРЯЙТЕ ПРУЖИНКУ, которая закрывает барабан шторкой картриджа.

(рис.4)

Снимаем первую боковую крышку .

(рис.5)

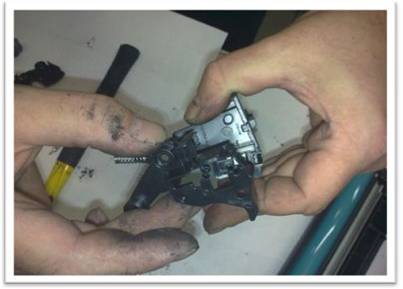

На внутренней стороне крышки находится пружинка.

(рис.6)

Это её правильное положение, при сборке картриджа canon.

(рис.7)

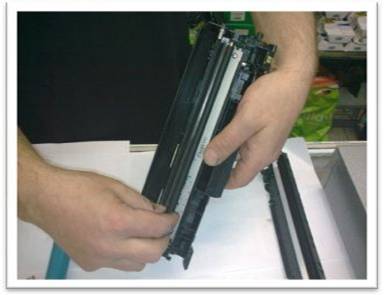

С не большим усилием разбираем картридж canon на две половины.

(рис.8)

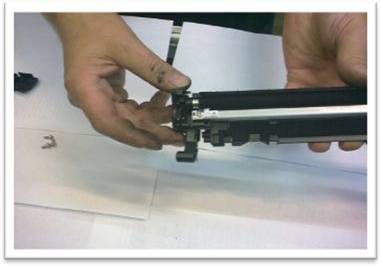

Аккуратно снимаем вторую боковую крышку.

(рис.9)

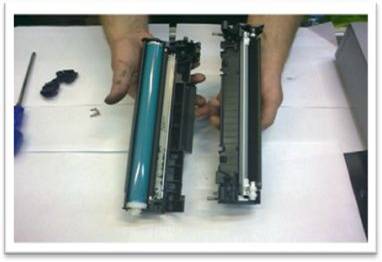

Получаем такую картину.

(рис.10)

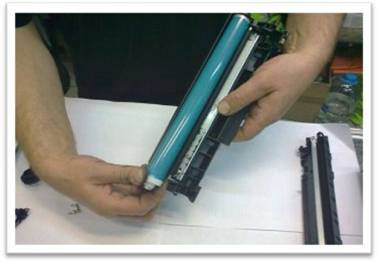

Теперь вытаскиваем фотобарабан из картриджа canon.

(рис.11)

Далее снимаем PCR- ролик (резиновый валик).

(рис.12)

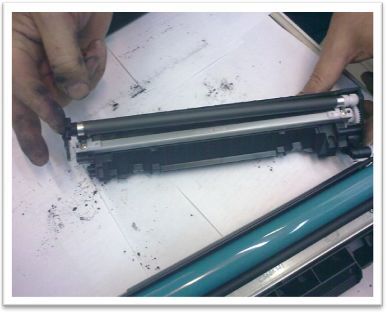

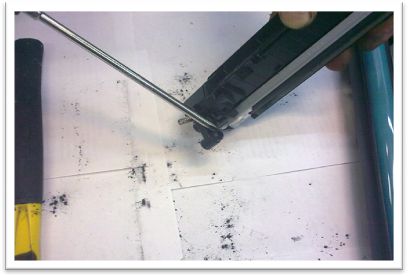

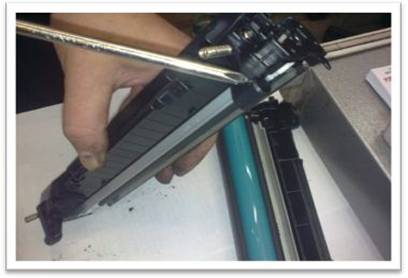

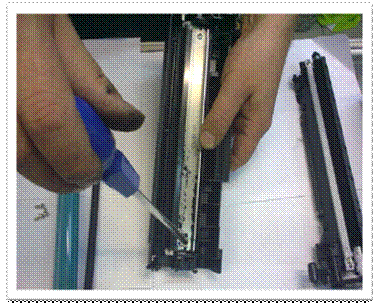

Под PCR- роликом находится ракель (чистящее лезвие), он закреплен на двух шурупах. Наша задача открутить их, снять ракель и высыпать отработанный тонер, который находится под ракелем. После собираем эту половинку.

(рис.13)

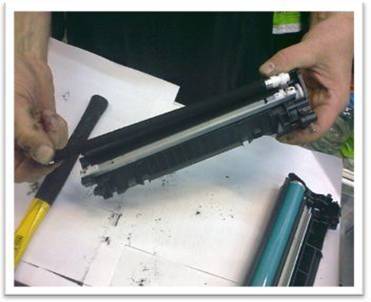

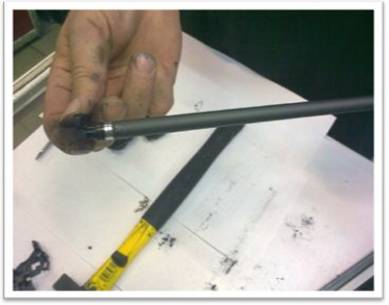

Теперь очень аккуратно вытаскиваем из картриджа canon магнитный вал, придерживая пальцами белые шестеренки. Из образовавшейся щели под магнитным валом высыпаем оставшийся тонер canon.

(рис.14)

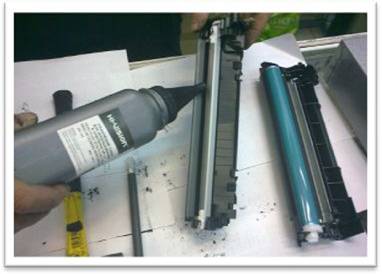

Берем заранее приготовленный тонер canon и засыпаем его в щель под магнитным валом.

(рис.15)

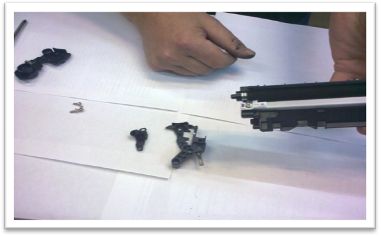

Начинаем сборку магнитного вала картриджа canon.

(рис.16)

Аккуратно вставляем магнитный вал на своё место.

(рис.17)

После того, как поставили магнитный вал, надеваем боковую крышку картриджа.

(рис.18)

Прикручиваем боковую крышку.

(рис.19)

Теперь обращаем все свое внимание на две, пластиковые втулки, расположенных с двух сторон половинки, где установлен магнитный вал.

Это одна втулка.

(рис.20)

Это вторая втулка .

(рис.21)

На второй половинке тонер картриджа canon, где установлен фотобарабан, находятся посадочные места для втулок первой половинки. Это одно посадочное место.

(рис.22)

Это второе посадочное место. Наша задача совместить втулки с посадочными местами картриджа canon.

(рис.23)

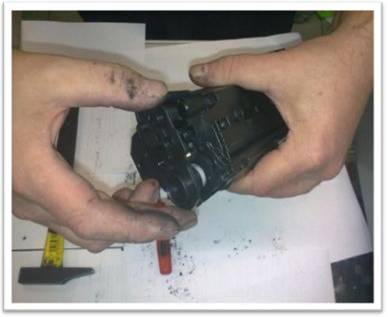

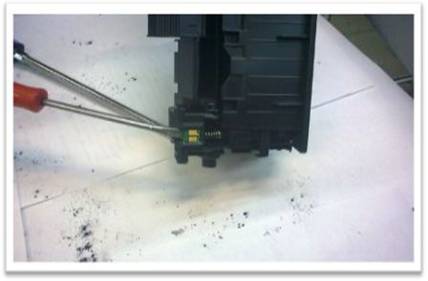

Пружинки с двух сторон заводим на место пальцем или отверткой.

(рис.24)

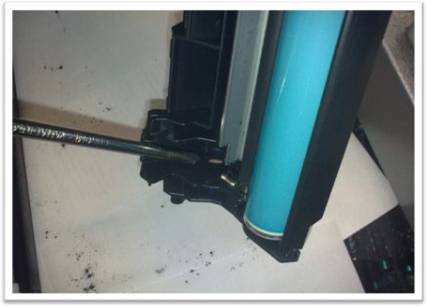

Одеваем вторую, боковую крышку картриджа canon и прикручиваем ее двумя шурупами.

(рис.25)

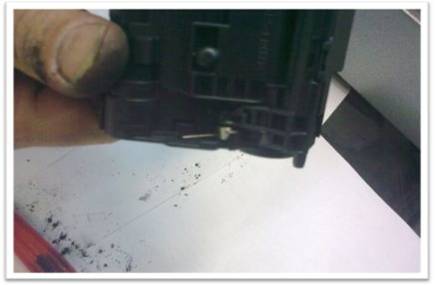

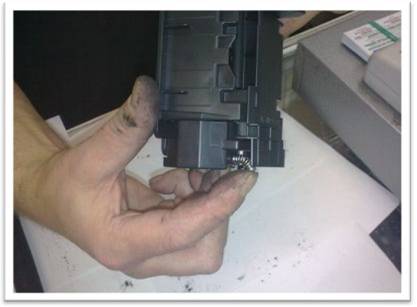

Обязательно обращаем внимание на пружинку.

(рис.26)

Заводим кончик пружинки на свое место.

(рис.27)

При необходимости меняем чип картриджа canon712.

(рис.28)
