Схема теплоснабжения села Ратта (стр. 1 )

ПАЧОЛИ КОНСАЛТИНГ»

	СХЕМА ТЕПЛОСНАБЖЕНИЯ СЕЛА РАТТА
Том 4, книга 4.2, глава 3	Обосновывающие материалы к схеме теплоснабжения села Ратта Глава 3 «Электронная модель системы теплоснабжения поселения, городского округа».

Москва 2013

Состав работы

1 этап работ по разработке схем теплоснабжения городских округов и поселений в ЯНАО на 2014 год и на перспективу до 2028 года
Том 1. Макет текстовой части схемы теплоснабжения	Макет текстовой части схемы теплоснабжения
Том 2, книга 4.2, глава 1	Обосновывающие материалы к схеме теплоснабжения села Ратта Глава 1. Существующее положение в сфере производства, передачи и потребления тепловой энергии для целей теплоснабжения
Том 2, книга 4.2, главы 2, 4, 5, 8	Обосновывающие материалы к схеме теплоснабжения села Ратта Главы 2, 4, 5, 8, в том числе: Глава 2 «Перспективное потребление тепловой энергии на цели теплоснабжения». Глава 4 «Перспективные балансы тепловой мощности источников тепловой энергии и тепловые нагрузки». Глава 5 «Перспективные балансы производительности водоподготовительных установок и максимального потребления теплоносителя теплопотребляющими установками потребителей, в том числе в аварийных режимах». Глава 8 «Перспективные топливные балансы».
Том 3, книга 4.2	Обосновывающие материалы к схеме теплоснабжения села Ратта Материалы по сбору и актуализации исходной информации
2 этап работ по разработке схем теплоснабжения городских округов и поселений в ЯНАО на 2014 год и на перспективу до 2028 года
Том 4, книга 4.2, глава 3	Обосновывающие материалы к схеме теплоснабжения села Ратта Глава 3 «Электронная модель системы теплоснабжения поселения, городского округа».
Том 5, книга 4.2, главы 6, 7, 10, 11	Обосновывающие материалы к схеме теплоснабжения села Ратта Мастер-план схемы теплоснабжения. Главы 6, 7, 10, 11, в том числе: Глава 6 «Предложения по строительству, реконструкции и техническому перевооружению источников тепловой энергии». Глава 7 «Предложения по строительству и реконструкции тепловых сетей и сооружений на них». Глава 10 «Обоснование инвестиций в строительство, реконструкцию и техническое перевооружение». Глава 11 «Обоснование предложения по определению единой теплоснабжающей организации».
Том 6, книга 4.2, глава 9	Обосновывающие материалы к схеме теплоснабжения села Ратта Глава 9 «Оценка надежности теплоснабжения».
Схема теплоснабжения муниципального образования село Ратта Ямало-Ненецкого автономного округа на 2014 г. и на перспективу до 2028 г.
Схема теплоснабжения муниципального образования село Ратта Ямало-Ненецкого автономного округа на 2014 г. и на перспективу до 2028 г.	Схема теплоснабжения муниципального образования село Ратта Ямало-Ненецкого автономного округа на 2014 г. и на перспективу до 2028 г. Раздел 1 «Показатели перспективного спроса на тепловую энергию (мощность) и теплоноситель в установленных границах территории муниципального образования» Раздел 2 «Перспективные балансы тепловой мощности источников тепловой энергии и тепловой нагрузки потребителей» Раздел 3 «Перспективные балансы теплоносителя» Раздел 4 «Предложения по строительству, реконструкции и техническому перевооружению источников тепловой энергии» Раздел 5 «Предложения по строительству и реконструкции тепловых сетей» Раздел 6 «Перспективные топливные балансы» Раздел 7 «Инвестиции в строительство, реконструкцию и техническое перевооружение» Раздел 8 «Решение об определении единой теплоснабжающей организации (организаций)» Раздел 9 «Решения о распределении тепловой нагрузки между источниками тепловой энергии» Раздел 10 «Решения по бесхозяйным тепловым сетям»

Содержание

1. Общая часть.................................................................................................... 6

2. Разработка существующих и перспективных эксплуатационных гидравлических режимов системы теплоснабжения села Ратта на 2013 и 2018 год............ 12

2.1. Разработка эксплуатационных гидравлических режимов системы теплоснабжения на 2013 год........................................................................... 12

2.2. Разработка перспективных гидравлических режимов на 2018 год (с учетом расширения котельной-дизельной, разработанных мероприятий строительству новых тепловых сетей и перекладке существующих с увеличением диаметров)............................................................................................................................ 26

3. Общее назначение электронной модели системы теплоснабжения....... 31

4 Расчетные модули электронной модели..................................................... 32

4.1 Общие положения...................................................................................... 32

4.2 Базовый комплекс...................................................................................... 32

4.3 Подсистема «Гидравлика»......................................................................... 35

4.3.1 Расчет номинального гидравлического режима.................................. 35

4.3.2 Расчет текущего (фактического) гидравлического режима............... 35

4.3.3 Моделирование переключений............................................................. 36

4.3.4 Модельные базы...................................................................................... 37

4.3.5 Пьезометрические графики.................................................................... 39

4.3.6 Групповые изменения характеристик нагрузок абонентов тепловой сети по заданным критериям........................................................................................ 40

4.3.7 Групповые изменения характеристик участков тепловой сети по заданным критериям.......................................................................................................... 41

4.3.8 Табличные и графические аналитические инструменты.................... 41

4.4 Подсистема «Наладка».............................................................................. 42

5. База данных электронной модели системы теплоснабжения.................. 42

6. Структура и состав электронной модели.................................................... 42

6.1 Общие положения...................................................................................... 42

6.2 Электронная модель.................................................................................. 43

7. Моделирование участков тепловых сетей................................................. 43

8. Моделирование тепловых камер................................................................ 45

9. Моделирование насосных станций............................................................. 45

10. Моделирование источников...................................................................... 46

11. Моделирование абонентов, абонентских вводов и потребителей........ 46

11.1 Общие положения моделирования......................................................... 46

11.2 Состав информации по паспорту обобщенных потребителей.............. 46

12. Описание топологической связности объектов системы теплоснабжения.. 46

13. Отладка и калибровка электронной модели........................................... 47

13.1 Исходные данные..................................................................................... 47

13.2 Описание процесса калибровки.............................................................. 48

13.3 Принцип определения сходимости построенного режима в электронной модели и фактического режима работы тепловой сети............................... 48

14. Расчет годовых нормируемых потерь через тепловую изоляцию........ 49

15. Расчеты существующих гидравлических режимов циркуляции теплоносителя с тепловыми нагрузками в отопительный период г. г.................... 50

16. Инструкция пользователя.......................................................................... 50

17. Руководство оператора.............................................................................. 51

18. Альбомы исходных данных и таблицы результатов гидравлического расчета потребителей и участков тепловой сети........................................................ 52

19. Результаты расчета нормируемых тепловых потерь............................. 65

1. Общая часть

Электронная модель системы теплоснабжения села Ратта выполнена в двух системах:

- геоинформационная система Zulu с программно-расчетным комплексом ZuluTermo 7.0 (, г. Санкт-Петербург);

- информационно-графическая система «Поток» (подпрограмма «Распредсеть», , версия для ПК фирмы Сириус г. Караганда).

Для получения требуемых фактических исходных данных по котельным, магистральным тепловым сетям и схемам подключения систем теплопотребления у потребителей (с учетом открытой схемы теплоснабжения) для составления расчетной гидравлической схемы используемой в электронной модели системы теплоснабжения разработчиками схемы во время командировок в село Ратта был выполнен следующий объем работ:

- проведено фактическое обследование внутреннего тракта сетевой воды существующей котельной-дизельной с составлением расчетной гидравлической схемы, снятием фактических гидравлических характеристик насосного оборудования и потерь по длине тракта, определены фактические располагаемые напоры и давления для вывода магистральной тепловой сети из наружной стены котельной, определено давление обеспечиваемое схемой подпитки тепловой сети (узел с заданным напором в расчетной схеме);

- определена возможность резерва по увеличению располагаемого напора на выходных коллекторах котельной-дизельной;

- с участием персонала было проведено обследование распределительных тепловых сетей в зоне теплоснабжения существующей котельной-дизельной с целью уточнения диаметров и схем подключения потребителей;

- составлен и согласован перечень тепловых нагрузок отопления, вентиляции и ГВС для жилой застройки, общественных и промышленных потребителей (по состоянию на август 2013 года);

- для жилой застройки получены данные по числу прописанных жителей (для расчета коэффициентов суточной неравномерности водоразбора индивидуально по потребителям и в целом по зонам теплоснабжения котельных);

- получены данные по фактическим давлениям в наиболее характерных точках распределительных тепловых сетей (требуемых для оценки правильности расчета существующего (базового) режима.

В информационно-графической системе «Поток» выполнен:

- гидравлический расчет внутреннего тракта сетевой воды котельной-дизельной для существующей и перспективной подключенной тепловой нагрузки (с определением максимальной пропускной способности и разработкой мероприятий по реконструкции);

- гидравлические расчеты магистральных и распределительных тепловых сетей для существующей и перспективной зоны теплоснабжения котельной-дизельной (с учетом планируемого расширения с увеличением установленной тепловой мощности);

- выполнена разработка существующего эксплуатационного гидравлического режима на отопительный сезон г. г.;

- выполнена разработка перспективного гидравлического режима по состоянию на 2028 год (с учетом запланированных мероприятий по реконструкции котельной-дизельной и тепловых сетей с прокладной новых участков и перкладкой с увеличением диаметров).

Для создания электронной модели системы теплоснабжения села Ратта выполнен расчет базового (существующего) гидравлического режима для режима в точке излома температурного графика с оценкой полученных данных с фактическим гидравлическим режимом (по состоянию на август 2013 года).

● Выводы по результатам гидравлических расчетов:

Гидравлический расчет системы теплоснабжения села Ратта с использованием информационно-графической системы «Поток».

По результатам гидравлического расчета режима 1-1 в программе «Поток» выполнено сравнение расчетных данных и фактических данных по результатам замеров давления выполняемых в наиболее характерных точках магистральных тепловых сетей.

Выводы по результатам расчета базового режима в программе «Поток»:

- результаты расчета режима 1 – положительные;

- максимальное отклонение расчетных и фактических данных не превышает 2…3 метров, что с учетом высоты установки манометров (при надземной прокладке) является допустимым.

Гидравлический расчет системы теплоснабжения села Ратта с использованием геоинформационной системы Zulu (ПРК ZuluTermo 7.0, Санкт-Петербург).

По результатам гидравлического расчета режима 1 в ПРК ZuluTermo 7.0 выполнено сравнение полученных результатов:

- с фактическими данными замеров давления в наиболее характерных точках распределительных тепловых сетей;

- с расчетными данными по результатам гидравлического расчета системы теплоснабжения села Ратта использование информационно-графической системы «Поток».

Выводы по результатам расчета базового режима в ПРК «ZuluTermo 7.0»:

- результаты расчета режима 1-1 – положительные;

- полученные результаты гидравлических расчетов в двух программах (Поток и ZuluTermo 7.0) полностью совпадают.

- геодезические отметки местности для теплоисточников, тепловых камер и подключенных потребителей – совпадают;

- тепловые нагрузки систем отопления, вентиляции и ГВС для потребителей, в том числе рассчитанные расходы на ГВС – совпадают;

- характеристики участков трубопроводов, в том числе внутренние диаметры, суммы местных сопротивлений, шероховатость, тип формулы расчета – по Шифренсону и пр. – совпадают.

Вывод: полученное распределение потоков сетевой воды для системы теплоснабжения села Ратта рассчитанное в двух программах «Поток» и «ZuluTermo 7.0» – верное и может быть использовано в качестве базового для разработки перспективных режимов в электронной модели теплоснабжения села Ратта.

Замечания по программно-расчетному комплексу ZuluTermo 7.0.

Штатно в ПРК ZuluTermo 7.0 вывод результатов гидравлического расчета предусматривается в основном только в виде пьезометрических графиков. Экспортируемые в MC Excel данные из СУБД Paradox по участкам, узлам и потребителям имеют крайне непрезентабельный вид, с которым эксплуатирующие организации практически не работают, т. к. просмотреть нужные данные и в требуемом порядке практически не возможно.

Все давления на пьезометрических графиках (указанные в числовых значениях непосредственно над линиями давления и в таблице внизу) выводятся в полных напорах (избыточное давление + геодезическая отметка местности), в то время как для эксплуатационного персонала для работы требуются избыточные давления в трубопроводах, что постоянно вводит в заблуждение (с учетом отметок местности в селе Ратта равных 63,83…71,73 метра).

При использовании ZuluTermo 7.0 для того, что бы определить избыточное давление в подающем или обратном трубопроводах тепловой сети или на вводе у потребителя:

- нужно вручную (из каждого указанного на графике значения полного напора в подающем или обратном трубопроводе вычесть геодезическую отметку местности);

- время затрачиваемое на экспорт данных в MC Excel из базы данных (СУБД Paradox) с дальнейшим поиском этих данных в не отсортированной (в требуемом порядке) информации занимает еще больше времени.

Для табличной формы вывода результатов гидравлического расчета должны быть сформированы отдельные строки для подающего и обратного трубопроводов, что полностью отсутствует в ПРК ZuluTermo 7.0, т. к. в базе данных все исходные данные и результаты расчета пишутся в одну строку.

Программа ZuluTermo 7.0 в W8 часто «зависает» при работе с окнами ввода характеристик узлов, участков и пр.

Вывод:

По причине отсутствия возможности формирования табличных форм выходных документов в ZuluTermo 7.0 и для исключения путаницы с значениями давлений выводимых на пьезометрических графиках принято решение о включении в данный отчет всех выходных документов сформированных в программе «Поток».

На рисунках 1-1 и 1-2 представлено сравнение пьезометрических графиков формируемых программами ZuluTermo 7.0 и Распредсеть («Поток»).

Пьезометрический график для существующего гидравлического режима в отопительном сезоне г. г. Расчетное направление: вывод из котельной-дизельной - .

Внимание!

1). Все давления на пьезометрических графиках сформированных ПРК ZuluTermo 7.0 (указанные в числовых значениях непосредственно над линиями давления и в таблице внизу) выводятся в полных напорах (избыточное давление + геодезическая отметка местности).

2). При использовании для работы пьезометрических графиках сформированных ПРК ZuluTermo 7.0 для определения избыточных давлений в подающем или обратном трубопроводах тепловой сети или на вводах у потребителя нужно вручную из каждого указанного на графике значения полного напора в подающем или обратном трубопроводе вычесть геодезическую отметку местности!!!

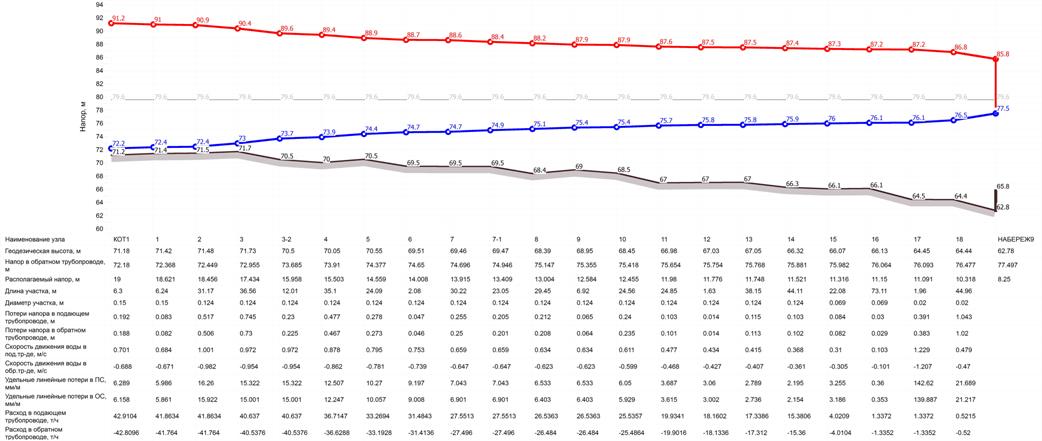

Рисунок 1.1. Пьезометрический график для существующего эксплуатационного гидравлического режима на отопительный сезон г. г.

Расчетное направление: Выход из котельной – .

Внимание! Для определения избыточных давлений в подающем или обратном трубопроводах тепловой сети или на вводах у потребителя нужно вручную из каждого указанного на графике значения полного напора в подающем или обратном трубопроводе вычесть геодезическую отметку местности.

2. Разработка существующих и перспективных эксплуатационных гидравлических режимов системы теплоснабжения села Ратта на 2013 и 2018 год

2.1. Разработка эксплуатационных гидравлических режимов системы теплоснабжения на 2013 год

Режим 1. Эксплуатационный гидравлический режим на отопительный сезон г. г. для зоны теплоснабжения существующей котельной-дизельной.

Цель: расчет базового гидравлического режима для существующей схемы конфигурации тепловых сетей.

Исходные данные:

· Схема конфигурации тепловых сетей:

- существующая схема конфигурации.

Расчетная гидравлическая схема существующей зоны теплоснабжения котельной-дизельной с указанием расчетных направлений для построения пьезометрических графиков (с указанием перспективных новых участков тепловых сетей и участков подлежащих перекладке с увеличением диаметров) представлена на рисунке 2.1.

· Гидравлический режим котельной и вывода тепловой сети на 2018 год:

- расходы циркуляции на выводе тепловой сети 2Ду300 мм из котельной G1 / G2 / Gподп = 42,909 / 42,808 / 0,101 т/ч;

- давление в подающем и обратном трубопроводах на выходе из котельной Р1 / Р2 = 2,0 / 0,1 кгс/см2;

- давление в обратном трубопроводе котельной обеспечивается подпором с бака подпитки тепловой сети установленным на отметке 0.00 м в котельной-дизельной, Р2 = 0,1 кгс/см2;

- располагаемый напор на выходе из котельной равен dP = (Р1 – Р2) = (20 – 1) = 19 метров (1,9 кгс/см2).

Результаты расчета режима 1:

Результаты расчета представлены в виде пьезометрического графика по направлению «Выход из котельной – » длиной 525 метров представлен в на рисунке 1.1 и 1.2 (два графика в программе Поток и ZuluTermo, см. выше).

Результаты расчета представлены в виде пьезометрического графика по направлению «Выход из котельной – » длиной 392 метра представлен в на рисунке 2.2 и 2.3 (два графика в программе Поток и ZuluTermo).

Выводы по результатам гидравлического расчета режима 1:

Результаты расчета режима 1 – положительные.

Все потребители обеспечены расчетными расходами теплоносителя и требуемыми напорами на вводах.

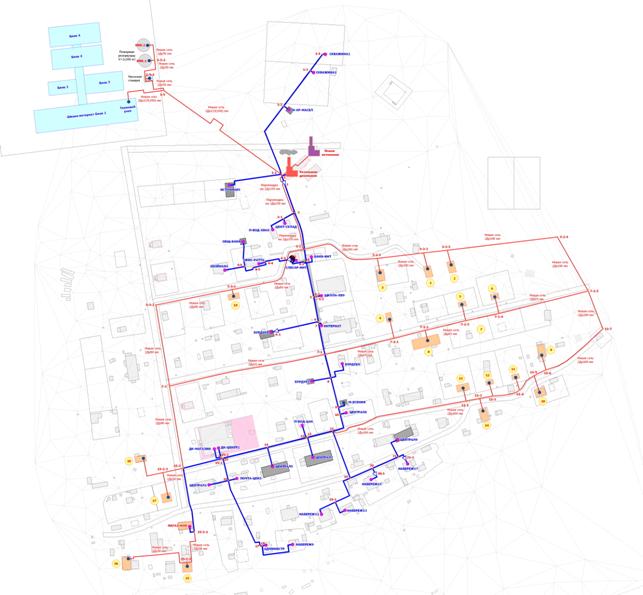

Рисунок 2.1

Расчетная гидравлическая схема существующей зоны теплоснабжения

котельной-дизельной в селе Ратта

(с указанием перспективных новых участков тепловых сетей и участков подлежащих перекладке с увеличением диаметров)

- узлы расчетной схемы для построения пьезометрических графиков (расчетные направления).

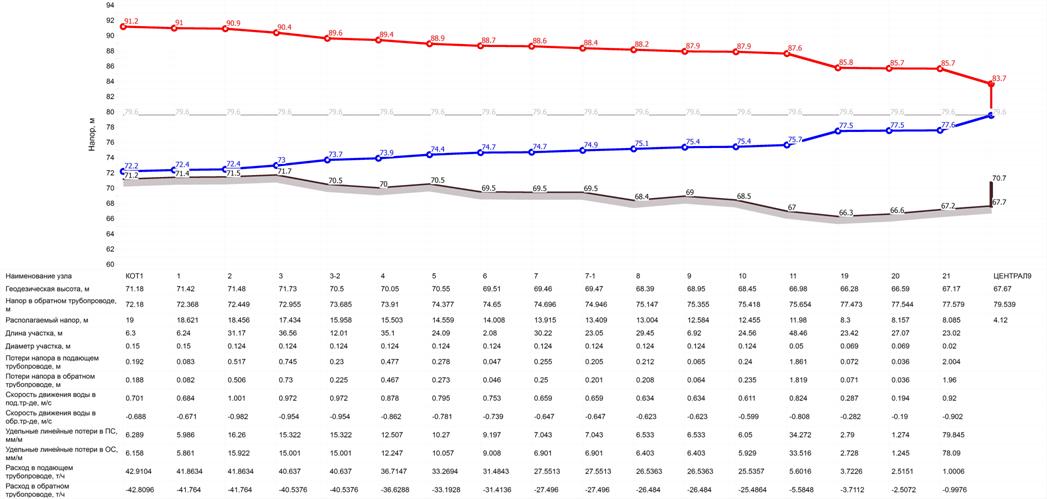

Рисунок 2.3. Пьезометрический график для существующего эксплуатационного гидравлического режима на отопительный сезон г. г.

Расчетное направление: Выход из котельной – .

Внимание! Для определения избыточных давлений в подающем или обратном трубопроводах тепловой сети или на вводах у потребителя нужно вручную из каждого указанного на графике значения полного напора в подающем или обратном трубопроводе вычесть геодезическую отметку местности.

Представленные документы по результатам расчета существующего гидравлического режима зоны теплоснабжения котельной-дизельной (сформированных в подпрограмме «Распредсеть» информационно-графической системы «Поток»):

1). Таблица 2.1. Исходный текст описания зоны теплоснабжения котельной-дизельной на отопительный сезон 2013 – 2014 г. г. Температурный режим: температуры теплоносителя 60/48°С.

2). Таблица 2.2. Гидравлический режим участков трубопроводов тепловых сетей в зоне теплоснабжения котельной-дизельной на отопительный сезон 2013 – 2014 г. г. Режим 1. Температурный режим: температуры теплоносителя 60/48°С.

3). Таблица 2.3. Гидравлический режим потребителей в зоне теплоснабжения котельной-дизельной на отопительный сезон 2013 – 2014 г. г. Режим 1. Температурный режим: температуры теплоносителя 60/48°С.

Представленные документы по результатам расчета существующего гидравлического режима зоны теплоснабжения котельной-дизельной (сформированных в ПРК ZuluTermo 7.0):

3). Таблица 2.4. Гидравлический режим потребителей в зоне теплоснабжения котельной-дизельной на отопительный сезон 2013 – 2014 г. г. Режим 1. Температурный режим: температуры теплоносителя 60/48°С.

Таблица 2.1. Исходный текст описания существующей зоны теплоснабжения

Котельной-дизельной на отопительный сезон 2013 – 2014 г. г.

(**:Информационно-графическая система "Распредсеть". :)

(**:Дата создания документа: 20 августа 2013 года. :)

(**:Эксплуатационный гидравлический режим на отопительный сезон г.:)

(**:Температурный график работы магистральных тепловых сетей: 95-70°С :)

(**:Описание участков магистральных и распределительных тепловых сетей :)

(**:в зоне теплоснабжения существующей котельной-дизельной :)

(**:Описание основного расчетного направления вывода тепловой сети :)

(УТ: : :К :КОТ : :К :1 : :1: 2: 150: 2.4:Ш: 6.3: 0:КВ1:КВ2: 0: 0:)

(УТ: : :К :1 : :К :2 : :1: 5: 150: 2.4:Ш: 2: 0:КВ1:КВ2: 0: 0:)

(УТ: : :К :2 : :К :3 : :1: 33: 124: 2.4:Ш: 0.2: 0:КВ1:КВ2: 0: 0:)

(УТ: : :К :3 : :К :4 : :1: 52: 124: 2.4:Ш: 5: 0:КВ1:КВ2: 0: 0:)

(УТ: : :К :4 : :К :5 : :1: 34: 124: 2.4:Ш: 1: 0:КВ1:КВ2: 0: 0:)

(УТ: : :К :5 : :К :6 : :1: 24: 124: 2.4:Ш: 1: 0:КВ1:КВ2: 0: 0:)

(УТ: : :К :6 : :К :7 : :1: 2: 124: 2.4:Ш: 1: 0:КВ1:КВ2: 0: 0:)

(УТ: : :К :7 : :К :8 : :1: 53: 124: 2.4:Ш: 3.8: 0:КВ1:КВ2: 0: 0:)

(УТ: : :К :8 : :К :9 : :1: 33: 124: 2.4:Ш: 1: 0:КВ1:КВ2: 0: 0:)

(УТ: : :К :9 : :К :10 : :1: 7: 124: 2.4:Ш: 1: 0:КВ1:КВ2: 0: 0:)

(УТ: : :К :10 : :К :11 : :1: 25: 124: 2.4:Ш: 5: 0:КВ1:КВ2: 0: 0:)

(УТ: : :К :11 : :К :12 : :1: 29: 124: 2.4:Ш: 1: 0:КВ1:КВ2: 0: 0:)

(УТ: : :К :12 : :К :13 : :1: 1: 124: 2.4:Ш: 1: 0:КВ1:КВ2: 0: 0:)

(УТ: : :К :13 : :К :14 : :1: 38: 124: 2.4:Ш: 1: 0:КВ1:КВ2: 0: 0:)

(УТ: : :К :14 : :К :15 : :1: 44: 124: 2.4:Ш: 1: 0:КВ1:КВ2: 0: 0:)

(УТ: : :К :15 : :К :16 : :1: 22: 69: 2.4:Ш: 2.5: 0:КВ1:КВ2: 0: 0:)

(УТ: : :К :16 : :К :17 : :1: 79: 69: 2.4:Ш: 6.2: 0:КВ1:КВ2: 0: 0:)

(УТ: : :К :17 : :К :18 : :1: 1: 20: 0.3:Ш: 1.5: 0:КВ1:КВ2: 0: 0:)

(УТ: : :К :11 : :К :19 : :1: 51: 50: 2.4:Ш: 6: 0:КВ1:КВ2: 0: 0:)

(УТ: : :К :19 : :К :20 : :1: 23: 69: 2.4:Ш: 1.7: 0:КВ1:КВ2: 0: 0:)

(УТ: : :К :20 : :К :21 : :1: 27: 69: 2.4:Ш: 1: 0:КВ1:КВ2: 0: 0:)

(**: :)

(**:Описание первого ответвления от основного расчетного направления. :)

(**:Жилой дом ул. , теплое помещение для хранения масел ООО "Ратта":)

(**:скважины N1 и N2 водозабора (от точки 1 на расчетной схеме) :)

(УТ: : :К :1 : :К :1-1 : :1: 1: 50: 2.4:Ш: 2.5: 0:КВ1:КВ2: 0: 0:)

(УТ: : :К :1-1 : :К :1-2 : :1: 75: 50: 2.4:Ш: 2: 0:КВ1:КВ2: 0: 0:)

(УТ: : :К :1-2 : :К :1-3 : :1: 46: 50: 2.4:Ш: 3.8: 0:КВ1:КВ2: 0: 0:)

(УТ: : :К :1-3 : :К :1-4 : :1: 21: 50: 2.4:Ш: 1: 0:КВ1:КВ2: 0: 0:)

(УТ: : :К :1-1 : :К :ИСТОЧНАЯ5 : :1: 57: 26: 0.3:Ш: 5: 0:КВ1:КВ2: 0: 0:)

(УТ: : :К :1-2 : :К :П-ХР-МАСЕЛ: :1: 4: 20: 0.3:Ш: 3: 0:КВ1:КВ2: 0: 0:)

(УТ: : :К :1-3 : :К :СКВАЖИНА1 : :1: 2: 21: 2.4:Ш: 8.5: 0:КВ1:КВ2: 0: 0:)

(УТ: : :К :1-4 : :К :СКВАЖИНА2 : :1: 1: 21: 2.4:Ш: 7.5: 0:КВ1:КВ2: 0: 0:)

(**:Описание второго ответвления от основного расчетного направления. :)

(**:ООО "Ратта" центральный склад, пожарный водоем (ул. А) (от точки:)

(**:3 на расчетной схеме) :)

(УТ: : :К :3 : :К :3-1 : :1: 12: 50: 2.4:Ш: 3: 0:КВ1:КВ2: 0: 0:)

(УТ: : :К :3-1 : :К :ЦЕНТ-СКЛАД: :1: 2: 27: 2.4:Ш: 7.5: 0:КВ1:КВ2: 0: 0:)

(УТ: : :К :3-1 : :К :П-ВОД-ХВ6А: :1: 17: 50: 2.4:Ш: 2.5: 0:КВ1:КВ2: 0: 0:)

(**:Описание третьего ответвления от основного расчетного направления. :)

(**: Баня и слесарная мастерская интерната, офис с гостинницой ООО "Ратта" :)

(**:(ул. ), жилой дом ул. (от точки 4 на расчетной схеме) :)

(УТ: : :К :4 : :К :4-1 : :1: 1: 50: 2.4:Ш: 3.5: 0:КВ1:КВ2: 0: 0:)

(УТ: : :К :4-1 : :К :4-2 : :1: 14: 69: 2.4:Ш: 3.2: 0:КВ1:КВ2: 0: 0:)

(УТ: : :К :4-2 : :К :4-3 : :1: 2: 69: 2.4:Ш: 2: 0:КВ1:КВ2: 0: 0:)

(УТ: : :К :4-3 : :К :4-4 : :1: 28: 50: 2.4:Ш: 3.2: 0:КВ1:КВ2: 0: 0:)

(УТ: : :К :4-4 : :К :4-5 : :1: 15: 50: 2.4:Ш: 4: 0:КВ1:КВ2: 0: 0:)

(УТ: : :К :4-5 : :К :4-6 : :1: 4: 20: 0.3:Ш: 4: 0:КВ1:КВ2: 0: 0:)

(УТ: : :К :4-1 : :К :БАНЯ-ИНТ : :1: 6: 20: 0.3:Ш: 4: 0:КВ1:КВ2: 0: 0:)

(УТ: : :К :4-2 : :К :СЛЕСАР-ИНТ: :1: 1: 20: 0.3:Ш: 4.2: 0:КВ1:КВ2: 0: 0:)

(УТ: : :К :4-4 : :К :ОФИС-РАТТА: :1: 2: 41: 2.4:Ш: 8.5: 0:КВ1:КВ2: 0: 0:)

(УТ: : :К :4-6 : :К :ОБЩ-БАНЯ : :1: 24: 20: 0.3:Ш: 3.4: 0:КВ1:КВ2: 0: 0:)

(УТ: : :К :4-6 : :К :ХВОЙНАЯ4 : :1: 16: 20: 0.3:Ш: 2.5: 0:КВ1:КВ2: 0: 0:)

(**:Описание четвертого ответвления от основного расчетного направления. :)

(**: Школа (ул. ) (от точки 5 на расчетной схеме) :)

(УТ: : :К :5 : :К :5-1 : :1: 2: 50: 2.4:Ш: 2: 0:КВ1:КВ2: 0: 0:)

(УТ: : :К :5-1 : :К :5-2 : :1: 1: 41: 2.4:Ш: 0.3: 0:КВ1:КВ2: 0: 0:)

(УТ: : :К :5-2 : :К :ШКОЛА-ХВ9 : :1: 2: 50: 2.4:Ш: 3.2: 0:КВ1:КВ2: 0: 0:)

(**:Описание пятого ответвления от основного расчетного направления. :)

(**: Жилой дом ул. (от точки 6 на расчетной схеме) :)

(УТ: : :К :6 : :К :6-1 : :1: 44: 50: 2.4:Ш: 2.5: 0:КВ1:КВ2: 0: 0:)

(УТ: : :К :6-1 : :К :БУРДУК8 : :1: 2: 20: 0.3:Ш: 2.7: 0:КВ1:КВ2: 0: 0:)

(**:Описание шестого ответвления от основного расчетного направления. :)

(**: Интернат (ул. ) (от точки 7 на расчетной схеме) :)

(УТ: : :К :7 : :К :ИНТЕРНАТ : :1: 2: 50: 2.4:Ш: 3: 0:КВ1:КВ2: 0: 0:)

(**:Описание седьмого ответвления от основного расчетного направления. :)

(**: Жилые дома ул. и 9 (от точки 8 на расчетной схеме) :)

(УТ: : :К :8 : :К :БУРДУК7 : :1: 18: 12: 0.3:Ш: 6: 0:КВ1:КВ2: 0: 0:)

(УТ: : :К :8 : :К :БУРДУК9 : :1: 17: 26: 0.3:Ш: 8: 0:КВ1:КВ2: 0: 0:)

(**:Описание восьмого ответвления от основного расчетного направления. :)

(**: Магазин "Есения" (от точки 9 на расчетной схеме) :)

(УТ: : :К :9 : :К :М-ЕСЕНИЯ : :1: 8: 36: 2.4:Ш: 6.2: 0:КВ1:КВ2: 0: 0:)

(**:Описание девятого ответвления от основного расчетного направления. :)

(**: Жилой дом ул. (от точки 10 на расчетной схеме) :)

(УТ: : :К :10 : :К :ЦЕНТРАЛ8 : :1: 4: 20: 0.3:Ш: 4: 0:КВ1:КВ2: 0: 0:)

(**:Описание десятого ответвления от основного расчетного направления. :)

(**: Жилые дома ул. , 13, 15, 17 и ул. (новый дом) :)

(**:(от точек 19, 20, 21 на расчетной схеме) :)

(УТ: : :К :19 : :К :19-1 : :1: 37: 50: 2.4:Ш: 3.5: 0:КВ1:КВ2: 0: 0:)

(УТ: : :К :19-1 : :К :НАБЕРЕЖ11 : :1: 22: 50: 2.4:Ш: 2.7: 0:КВ1:КВ2: 0: 0:)

(УТ: : :К :19-1 : :К :НАБЕРЕЖ13 : :1: 12: 36: 2.4:Ш: 9.5: 0:КВ1:КВ2: 0: 0:)

(УТ: : :К :20 : :К :20-1 : :1: 8: 69: 2.4:Ш: 2.5: 0:КВ1:КВ2: 0: 0:)

(УТ: : :К :20-1 : :К :НАБЕРЕЖ15 : :1: 2: 20: 0.3:Ш: 2.2: 0:КВ1:КВ2: 0: 0:)

(УТ: : :К :21 : :К :ЦЕНТРАЛ9 : :1: 21: 20: 0.3:Ш: 4: 0:КВ1:КВ2: 0: 0:)

(УТ: : :К :21 : :К :21-1 : :1: 12: 69: 2.4:Ш: 2: 0:КВ1:КВ2: 0: 0:)

(УТ: : :К :21-1 : :К :НАБЕРЕЖ17 : :1: 3: 36: 2.4:Ш: 1.7: 0:КВ1:КВ2: 0: 0:)

(**:Описание одиннадцатого ответвления от основного расчетного направления. :)

(**: Жилой дом ул. (от точки 12 на расчетной схеме) :)

(УТ: : :К :12 : :К :ЦЕНТРАЛ7 : :1: 19: 50: 2.4:Ш: 5: 0:КВ1:КВ2: 0: 0:)
