Нижегородский Государственный Политехнический университет

Выксунский филиал

Лабораторная работа

по Теоретическим основам электротехники.

Трёхфазные электрические цепи.

Выполнили:

Студенты группы ЭПА - 09

Проверил:

г. Выкса

2011

Содержание:

1.  Цель работы…………………………………………………………..……...…3

2.  Исходные данные................................................................................................3

3.  Соединение звезда – звезда, однородная симметричная нагрузка…...….4

3.1.  Zn = 0…………………………………………………………………….….5

3.2.  Zn = ∞……………………………………………………………………….6

3.3.  Zn = 85 Ом……………………………………………………….………….7

4.  Соединение звезда – звезда, однородная несимметричная нагрузка,

Zф = 0……………………………………………………………….………...…8

4.1.  Zn = ∞……………………………………………………………………….10

4.2.  Zn = 0…………………………………………………………..……………11

5.  Соединение звезда – звезда. однородная несимметричная нагрузка,

Rb = 170 Ом…………………………………………………………………......12

5.1.  Zn = ∞…………………………………………………………………...…..14

5.2.  Zn = 0………………………………………………………………………..15

6.  Соединение звезда – звезда, неоднородная несимметричная нагрузка…16

6.1.  Zn = 0………………………………………………………………………..18

6.2.  Zn = ∞………………………………………………………………….........19

7. Соединение звезда – треугольник, неоднородная нагрузка……....………20



Цель работы:

Исследование свойств четырехпроводной и трехпроводной трехфазных цепей при соединении звездой симметричных и несимметричных приемников энергии.

Исходные данные:

EA	f	Ra	Rb	Rc	La	Cb	Cc	Rn
В	Гц	Ом	мГн	мкФ	Ом
351	24	28	85	39	38	220	390	Rb



3. Соединение звезда – звезда, однородная симметричная нагрузка.

Трехфазная система в комплексной форме:

Линейные напряжения источника:

Задаем сопротивление на каждую фазу:

При симметричной однородной нагрузке токи и напряжения будут совпадать во всех трех случаях.

Векторно – топографическая диаграмма:

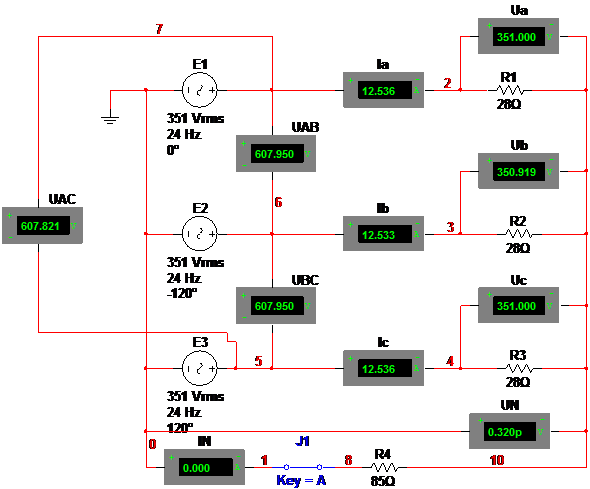

3.1. Zn = 0

Полученные данные:

Ua	Ub	Uc	UAB	UBC	UCA	Ia	Ib	Ic	In	Un
351	351	351	608	608	608	12,5	12,5	12,5	0	0



3.2. Zn = ∞

Полученные данные:

Ua	Ub	Uc	UAB	UBC	UCA	Ia	Ib	Ic	In	Un
351	351	351	608	608	608	12,5	12,5	12,5	0	0



3.3. Zn = 85 Ом

Полученные данные:

Ua	Ub	Uc	UAB	UBC	UCA	Ia	Ib	Ic	In	Un
351	351	351	608	608	608	12,5	12,5	12,5	0	0

Вывод: после проведения эксперимента и расчетов мы убедились, что при однородной симметричной нагрузке, при изменении сопротивления нулевого провода все токи и напряжения остаются прежними во всех трех случаях.

4. Соединение звезда – звезда, однородная несимметричная нагрузка,

Zф = 0.



4.1.  Zn = ∞.
