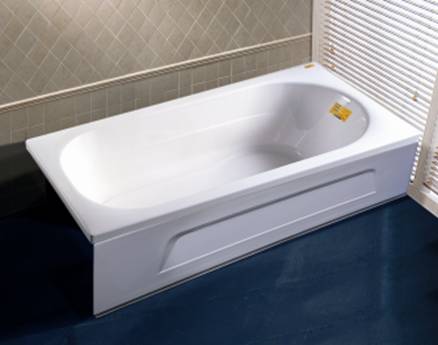

Инструкция по установке и эксплуатации ванны АСТРА 150

Инструкция по установке и эксплуатации ванны

АСТРА 150

Размеры: 1500х750х420 мм



Пошаговая установка

1.  Комбинированный каркас: Установите 4 длинных шпильки М14, 12 гаек М14 и 8 плоских шайбы Ø14 в 4 отверстия Ø15 в 4 углах каркаса ванны, как показано на рисунке 1.	рис.1
2.  Соединение каркаса и ванны: Поверните ванну вниз дном, положите ее на чистое ровное место на полу. Поместите каркас на дно ванны. 1) Центр длинной шпильки должен быть в 65мм от длинного края ванны. 2) Центр длинной шпильки должен быть в 75мм от короткого края ванны. 3) Используйте 12 винтов ST4x20 для фиксации длинных шпилек к ванной. 4) Используйте 12 винтов ST4x20 для фиксации каркаса к ванне. 5) Используйте 6 винтов ST4 x 16 для фиксации 3 эластичных пластин для панели к соответствующей стороне ванны. Рис.2	рис.2
3.  Установка фронтальной панели и регулировка ножек: Установите 2 коротких винта М14, 6 гаек М14 и 4 плоских шайбы Ø14 в 2 отверстия Ø15 в середине каркаса. Используйте 6 пластиковых гаек М14 для фиксации (на стороне фронтальной панели) и соединительных ушек трех фиксирующих блоков на верхнюю часть 3 длинных и коротких винтов на фронтальной части каркаса. Рис.3 Используйте 3 болта М6х25, гайки М6 и большие шайбы Ø6 для фиксации фронтальной панели к соединительным ушкам фиксирующих блоков. Установите и закрепите 6 винтовых ножек 6 длинных и коротких винтов.	Рис.3
4.  Регулировка уровня ванны: Поверните ванну дном вверх. Поставьте на желаемое место. Отрегулируйте ножки, чтобы ванна стояла ровно. Закрепите гайки. Рис.4.	рис.4
5.  Установка фронтальной панели: Поставьте фронтальную панель к борту ванны и прислоните ее к пластиковой пластине. Закрепите винты на фронтальной панели. Поставьте декоративные заглушки. Рис.5	рис.5

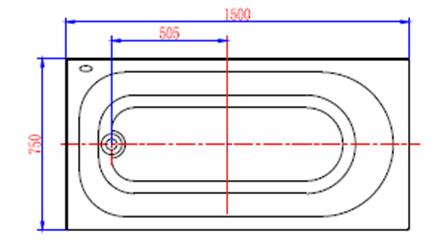

6.  Позиция сливного отверстия ванны:

Уход: Для ухода за ванной никогда не пользуйтесь кислотосодержащими и спиртосодержащими средствами, а также органическими растворителями (спиртом, аммиаком, ацетоном и т. п.). Применяйте нейтральные моющие средства.

1.  Используйте полироль для полировки, ванна будет выглядеть как новая.

2.  Уход за поверхностью ванны: для удаления загрязнений используйте мягкую ткань и зубную пасту для полировки.

3.  Упаковочный лист:

№	Деталь	Кол-во	№	Деталь	Кол-во
1	Ванна	1	11	Пластина для панели	4
2	Фронтальная панель	1	12	Пластина фиксации панели	3
3	Каркас	1	13	Болт М6х25	3
4	Винт М14х485	4	14	Гайка М6	3
5	Винт М14х120	2	15	Большая шайба Ø6	3
6	Гайка М14	18	16	Винт ST4x20	24
7	Плоская шайба Ø14	12	17	Винт ST4x25	3
8	Ножки	6	18	Резиновая шайба	3
9	Пластиковая гайка М14	6	19	Декоративная заглушка	3
10	Ушки соединительные	3	20	Инструкция и упаковочный лист	1
