РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

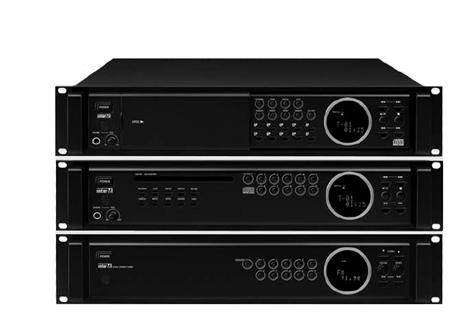

CD-проигрыватель на 6 дисков CD-660
CD-проигрыватель на 1 диск CD-610
Цифровой стерео тюнер TU-610
Распаковка и установка.
Установка и обслуживание в работе устройств CD-660/610 и TU-610 не вызовет у Вас затруднений. Для ознакомления со всеми функциональными возможностями, правильной установки и подключения блока внимательно прочитайте это руководство.
Аккуратно распакуйте блок контроля трансляционных линий, не выбрасывайте коробку и другие упаковочные материалы. Они могут понадобиться, если Вам потребуется перевозить таймер или обращаться в службу сервиса.
Не устанавливайте блок возле радиаторов, нагревательных и отопительных приборов, в местах с повышенной влажностью и повышенным содержанием пыли. Подключение всех компонентов необходимо производить согласно схемам и рисункам. Соблюдение этих требований гарантирует надежную и долговременную работу изделия.
ЗАПРЕЩАЕТСЯ включать устройство со снятой верхней крышкой.

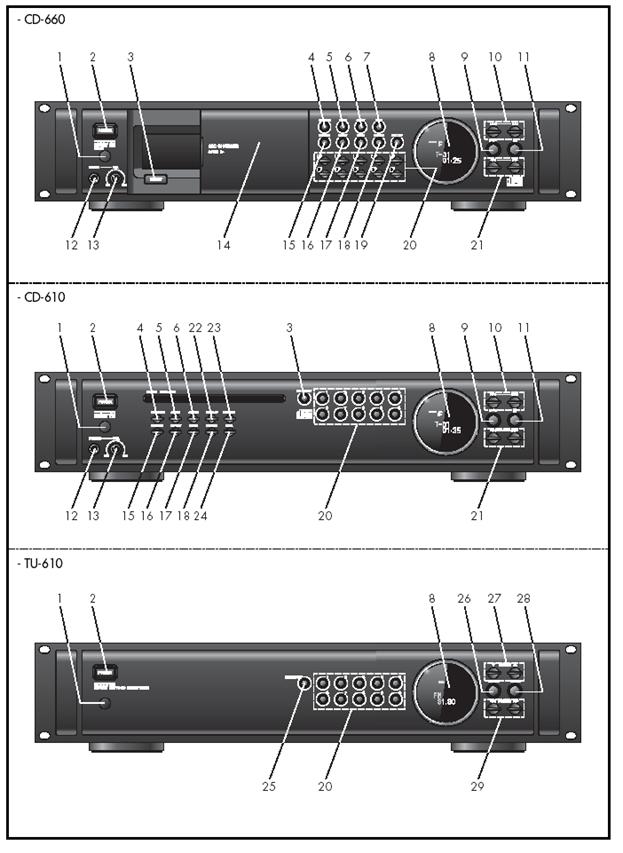

Передняя панель.
Устройством можно управлять при помощи пульта дистанционного управления на расстоянии до 7 метров.
Клавиша включения питания.При нажатии клавиши можно включить/выключить устройства.
Клавиша извлечения компакт диска. Клавиша включения Программы.Устройства позволяют составить список воспроизведения состоящий из любимых композиций.
Клавиша стирания памяти программ.При нажатии клавиши происходит стирания записи из списка воспроизведения.
Клавиша поиска групп.При нажатии клавиши происходит поиск и перемещения списка треков по группам (каталогам), используется при работе MP3 или WMA.
Устройство позволяет назначить пароль изъятия дисков. Таким образом только после ввода пароля диски можно изъять из устройства.
Дисплей устройства.На данном дисплее отображается вся информация о состоянии устройства.
Клавиша воспроизведение/пауза.При нажатии данной клавиши начинается воспроизведения выбранной композиции, при повторном нажатии клавиши воспроизведение останавливается.
Выбор предыдущей / следующей композиции. Клавиша прекращение воспроизведения. Выход подключения головных телефонов. Регулятор уровня.При помощи данного регулятора возможно изменения уровня сигнала на выходе головных громкоговорителей.
Защитная крышка окна загрузки/выгрузки дисков. Клавиша случайного воспроизведения.При нажатии данной клавиши, устройство начинает воспроизводить композиции в случайном порядке.
Клавиша циклического воспроизведения.При нажатии клавиши, происходит циклическое воспроизведения композиции или всех композиций.
Клавиша презентации.При нажатии данной клавиши, устройство начинает воспроизводить начало всех композиций, 10 секунд.
Клавиша регулирования яркости.Устройство позволяет задать три режима яркости дисплея. Режимы изменяются циклически от большего к меньшему, а затем вновь дисплей загорается с максимальной яркостью.
Клавиша смены диска.При помощи данной клавиши возможно выбрать 1 из 6 дисков. Смена дисков происходит в направлении DISC1-> DISC2-> DISC3-> DISC4-> DISC5-> DISC6.
Клавиши от 0 до 9.Позволяют выбрать номер композиции как для воспроизведения, так и для составления программы воспроизведения.
Данные клавиши позволяют осуществлять поиск внутри композиции.
Клавиша управления дисплеем.При помощи данной клавиши возможно выбрать информацию отображаемую на дисплее. Устройство позволяет отображать на дисплее полное время воспроизведения диска или время трека. При воспроизведении композиций в формате MP3 или WMA на дисплее можно просмотреть название композиции а также директорию (группу).
Клавиша информации.При помощи данной клавиши можно активизировать функцию автоматического отображения названия композиции при воспроизведении MP3 или WMA.
Клавиша ограничения.При нажатии данной клавиши, активизируется функция ограничения резкого увеличения уровня выходного сигнала при нажатии клавиши воспроизведения.
Клавиша записи станций в память.При нажатии клавиши выбранная станция записывается в память устройства.
Клавиша выбора диапазона.При помощи данной функции имеется возможность выбирать диапазон AM/FM.
Клавиши выбора станции.Клавиши позволяют изменять частоту приёмника и настраиваться на необходимые радиостанции.
Клавиша выбора режима работы.Данная клавиша позволяет режимы Стерео или Моно вещания.
Клавиши выбора станций из памяти.При нажатии данных клавиш происходит последовательный перебор станций из памяти.

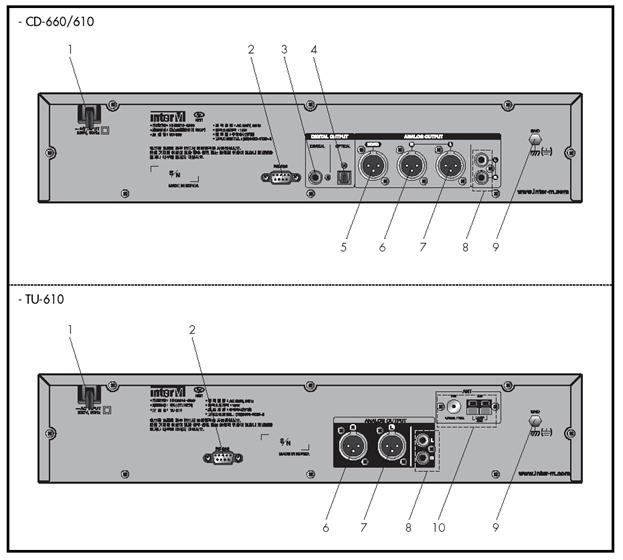

Задняя панель.
При помощи персонального компьютера можно управлять устройством.
Коаксиальный цифровой выход.Вход используется для подключения усилителей имеющих коаксиальный вход.
Вход используется для подключения усилителей имеющих коаксиальный вход.
Линейный моно выход. Линейный стерео выход XLR (Правый). Линейный стерео выход XLR (Левый). Линейный стерео выход RCA. Клемма подключения заземления. Входы подключения антенн.Описание работы с устройством.
CD-660/610.
.Установка дисков,

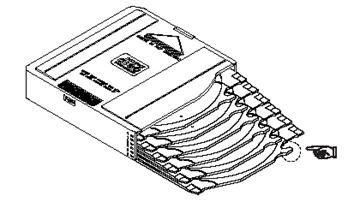

Включите питание, нажатием клавиши «Power». Нажмите клавиш «EJECT» для изъятия бокса для дисков, предварительного отодвинув в права до упора защитную крышку. Загрузите в бокс необходимое количество дисков.(Использование дисков диаметром 8 см запрещается)
Функции.

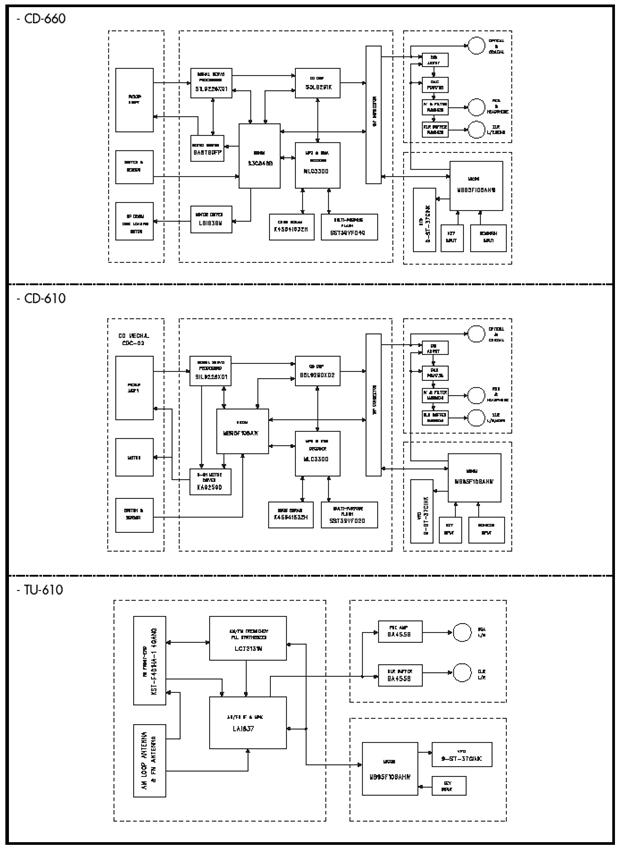

Для запуска функции воспроизведения достаточно нажать клавишу «PLAY/PAUSE». Для приостановление воспроизведения необходимо повторно нажать клавишу ««PLAY/PAUSE». Для остановки воспроизведения нажмите клавишу «STOP». Для смены рабочего диска необходимо нажать клавишу «DISC SKIP». Для введения нового пароля необходимо нажать клавишу «LOCK», ввести старый пароль (если это функция запускалась ранее), а затем ввести новый пароль, состоящий из 4 цифр. Пароль позволяет ограничить число лиц, имеющих возможность вынимать бокс с дисками из контейнера. Для программирование списка воспроизведения необходимо нажать клавишу «PROGRAM», когда проигрыватель не воспроизводит композицию, ввести номер композиции, нажать повторно клавишу «PROGRAM», ввести следующую композицию. Таким образом набирается список из необходимых композиций, если номер композиции не будет введён, то список сохранится и устройство выйдет из режима программирования.Блок схема устройств.
Характеристики.
Характеристики | CD-610 | CD-660 |
Количество аудиоканалов | 2 | |
Диапазон воспроизводимых частот, Гц-кГц | 20-20 | |
Коэффициент нелинейных искажений, % | 0,002 | |
Соотношение сигнал/шум, дБ | 100 | |
Аналоговый выход | RCA - 2 выхода, XLR – 3 выхода | |
Цифровой выход | SPDIF (IEC958) | |
Диапазон рабочих температур, °С | -10 … + 40 | |
Воспроизводимые форматы | CD-R/CD-RW/MP3/WMA | |
Напряжение питания, В | 220 переменного тока | |
Потребляемая мощность, Вт | 18 | |
Вес, кг | 6,2 | 5,8 |
Габариты, мм | 482 х 88 х 380 |
Характеристики | TU-610 |
FM диапазон | |
Диапазон, МГц | 87,5 – 108,0 |
Чувствительность, мВ | 2 |
Коэффициент нелинейных искажений, % | 0,2 |
Соотношение сигнал/шум, дБ | 50 |
Уровень выходного сигнала, дБ | 0 ± 3 |
АM диапазон | |
Диапазон, кГц | 522 – 1629 (Европа) 520 – 1710 (США) |
Чувствительность, мВ | 2 |
Коэффициент нелинейных искажений, % | 0,2 |
Соотношение сигнал/шум, дБ | 50 |
Уровень выходного сигнала, дБ | 0 ± 3 |
Диапазон рабочих температур, °С | -10 … + 40 |
Напряжение питания, В | 220 переменного тока |
Потребляемая мощность, Вт | 10 |
Вес, кг | 5,2 |
Габариты, мм | 482 х 88 х 380 |
Адрес изготовителя: 226-9 DUGJUNG – LI, HOE CHUN – EUB,
YANGJU – KUN, KYUNGKI – DO, KOREA
~5,
Гарантия изготовителя
ü Гарантия действительна в течении 12 месяцев с момента продажи проигрывателя.
ü При выходе изделия из строя за период гарантийного срока, владелец изделия имеет право на бесплатный ремонт или, при невозможности ремонта, на его бесплатную замену.
ü Замена вышедшего из строя изделия производится только при сохранности товарного вида, наличия оригинальной упаковки и полной комплектности.
ü Гарантийные обязательства не распространяются на изделия, вышедшие из строя по вине потребителя или имеющие следы задымления, механические повреждения или повреждения входных цепей, подвергшиеся воздействию химических веществ, самостоятельному ремонту и неправильной эксплуатации.
Наименование изделия: Блок контроля трансляционных линий SC-9216R.
Сертификация: Блок контроля трансляционных линий SC-9216R отвечает единым нормам и требованиям ЕЭС, соответствует требованиям нормативных документов: ГОСТ 26342- 84, ГОСТ 12.2.006-87(п.4.3), НПБ 57-97, ГОСТ.
Серийный номер модели:
Дата продажи:
Продавец:
