H.264 высокого разрешения

Video & Audio Matrix Decode Board Видео И Аудио Матричные Декодирование совет

DS-4002MDI Series DS-4004MDI серия

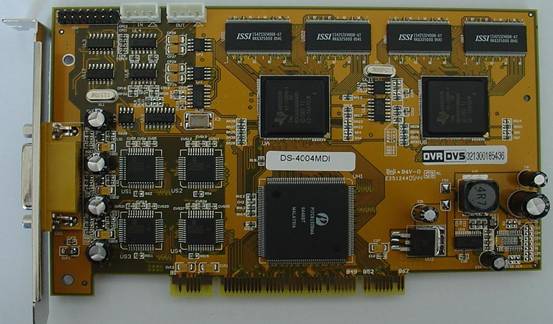

Brief Introduction of Hikvision DS-4002MDI board Краткое введение Hikvision DS-4004MDI борту

Hikvision DS-4002MDI matrix decode board is the key product to build digital video matrix and network matrix. Hikvision DS-4004MDI матрицы декодировать совет является основным продуктом для создания цифрового видео матрицы и матрицы сети. It can be used for decoding H.264 streams compressed by Hikvision DS-4000HI, DS-4000HCI, DS-6000HCI, DS-6000HFI, DS-7000HI, DS-8000HCI, DS-8000HTI, DS-8000HFI, DS-8002AHI/AHLI(ATM/POS), DS-8000HSI. Она может быть использована для декодирования H.264 потоков сжатого по Hikvision DS-4000HI, DS-4000HCI, DS-6000HCI, DS-6000HFI, DS-7000HI, DS-8000HCI, DS-8000HTI, DS-8000HFI, DS-8002AHI/AHLI (ATM / POS), DS-8000HSI. It is a bridge between digital and analog system, and strongly support concentrative digital surveillance solution. Он является связующим звеном между цифровой и аналоговой системе, а также решительно поддерживаем Консультативной цифровой надзора решения.

Описание модели:

DS-4004MDI

DS – 4 0 0 4 M D I

Зарубежные

Поддержка декодирования

Поддержка Матричные

Видеовыход Количество каналов

Карты серии

Цифровые Эпиднадзор

Особенности:

Декодирование функции:

l  Каждый DS-4004MDI может декодировать 8 каналов 2CIF/CIF/QCIF, 6 каналов DCIF, 4 каналов видео 4CIF И аудио потока;

НЕ нашли? Не то? Что вы ищете?

l  Поддерживаемые видео типа: Hikvision DS-400xHI, DS-400xHDI, DS-40xxHCI-карты и Hikvision DS-6000HCI, DS-6000HFI, DS-7000HI, DS-8000HCI, DS-8000HTI, DS-8000HFI, DS-8002AHI/AHLI (ATM / POS), DS-8000HSI встроенным устройством;

l  DS-4004MDI аудио видео & выход:

1.  Аудиовыход: 4 каналы, пользователь может выбрать любые 2 канала из 4 каналов декодирования каналов и выходного контроля;

2.  Видеовыход: 4 каналы, каждый видеовыход может быть разделен на до 16 окон.

3.  Аудио монитор: 1 канал, каждый DS-4004MDI поддерживает 1 канал аудио контролируется звуковая карта;

l  Программное обеспечение: начиная с версии 4.1 SDK, Hikvision обеспечивает поддержку DS-4004MDI.

1.  Поддержка смешанной штекер DS-400xHI, DS-400xHDI, DS-40xxHCI и DS-4004MDI карты в компьютере;

2.  В SDK поддерживает DS-400xHI, DS-400xHDI, DS-40xxHCI и DS-4004MDI одновременности;

3.  Большинство функций API совместимы со старыми расшифровать карту DS-4004DI;

l  В настоящее время один компьютер может поддерживать максимум 64 единиц DS-4004MDI карты, то есть 32-канального декодирования и 32-канального вывода видео может быть поддержано.

Видео Матрица:

l  Видеовходу: в реальном времени просмотр видео DS-40xxHCI карта, видео декодирован DS-4004MDI карты (локальные файлы или чистый реальном времени видео поток) изображение или логотип.

l  Видео выход: видеовыходу канала DS-4004MDI карты. Each video output supports window division, each video output can be divided into up to 16 windows. Каждый видеовыходу поддерживает разделение окна, каждый видеовыход может быть разделен на до 16 окон. The video matrix switches the video by using the window as the unit. Этот видеофильм матрица коммутаторов видео, используя окно в качестве единицы.

l  Видео Матричные контроля: для всех подключен DS-40xxHCI и DS-4004MDI карты в компьютере, все кодировать видео DS-40xxHCI карты и декодированного видео DS-4004MDI карты, может быть выведен на любую позицию окна на любой видеодисплея канал любой кусок DS-4004MDI карты.

l  Основные параметры видео-матрица:

1.  Каждый DS-4004MDI поддерживает 2 канала вывода видео, а также резолюции по каждому видеовыходу является 4CIF.

2.  Каждый просмотр видео 40xxHCI DS-карта может быть выход на 2 разных наблюдателей на DS-4004MDI карточки одновременно;

3.  Каждое видео декодирован DS-4004MDI карточка может быть выход на 2 разных наблюдателей на DS-4004MDI карточки одновременно;

4.  Каждый выход видео поддерживает картинка в картинке функция, позиция каждого окна можно настроить динамически.

5.  Для каждого канала видео выхода DS-4004MDI карты, размер выходного видео не может превышать 2 * 4CIF QCIF, т. е. оно поддерживает одну 4CIF весь экран, а также два выходных каналов QCIF картинка в картинке производства.

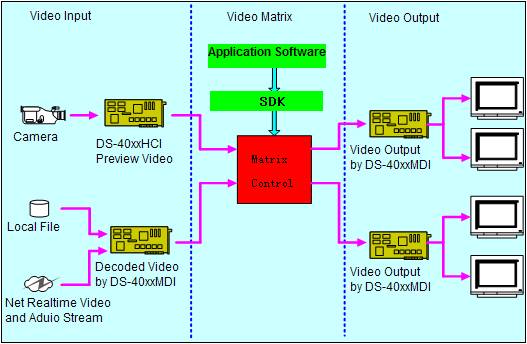

В цифровом видео матрицы построены DS-40xxHCI и DS-4004MDI карту

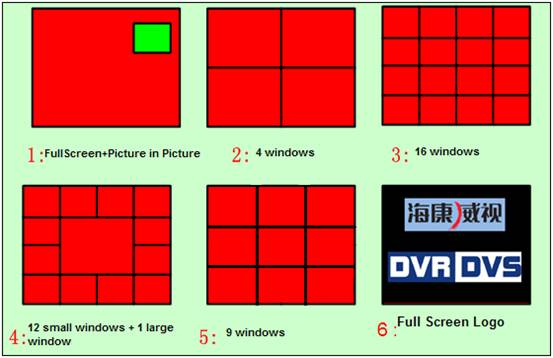

В следующие типичные окно разделение поддерживается и вывод на монитор на DS-4004MDI карточки

Технические характеристики продукта:

Типовые

DS-4004MDI

Декодирование DSP число

2

Видео декодирование

8канальный

Аудио декодирование

8канальный

Видеовыход

4канала, BNC(Vp-p=1.0V, 75Ω)

Аудиовыход

4канала, BNC(SNR =90DB)

Поддерживаемые декомпрессией Резолюция

4CIF:704*576(PAL),704*480(NTSC)

DCIF:528*384(PAL),528*320(NTSC)

2CIF:704*288(PAL),704*240(NTSC)

CIF:352*288(PAL),352*240(NTSC)

QCIF:176*144(PAL),176*120(NTSC)

PCI стандарт совместим

PCI 2.2

Потребляемая мощность

Менее7.5W

Рабочая температура

-10°C--+50°C

Рабочая Влажность

10%--90%

Размеры

133mm(ширина)*96mm(высота)

Системные требования

ОС: Windows 2000/XP/Server 2003 ,Redhat 9.0,Fedora 3 ,Fedora 4

CPU : Intelсерии

Материнская плата: на основеIntel 845 / 865 /915/925/945микросхем

Память: 256МБ и выше

Видеоадаптер: NVIDIA GeForce Mx400/420/440/4000 сериалов, 5200/5600 GeForce FX 6600

ATI Radeon 7000/7200/7500/8500/9000/9200/9600 сериалов, ATI X300/X700

Intel Integrated Graphics 845G/865G/915G Контролером
