Задача №1
Рассчитать и построить все виды частотных характеристик, а также импульсную переходную характеристику для элемента системы, передаточная функция которого имеет вид:
Для построения характеристик от передаточной функции переходим выражению комплексного коэффициента передачи.
Откуда
Модуль определяется по формуле:
, а фазовый сдвиг
Для построения импульсной переходной характеристики необходимо найти выражение
Построим импульсную переходную характеристику:
Для построения остальных характеристик построим следующую таблицу:
АФЧХ
Im
|
АЧХ
ФЧХ
ВЧХ
МЧХ

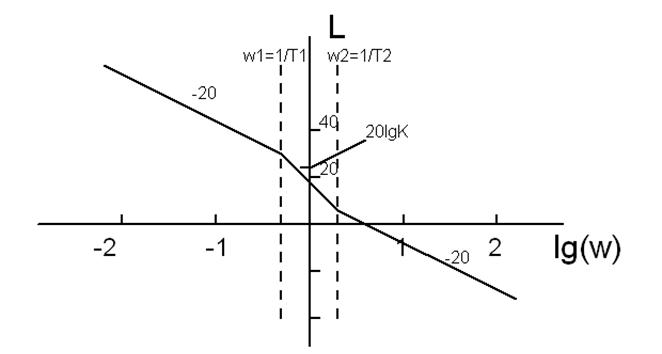

Построим ЛАЧХ:
Определим сопряженные частоты:
.
Начальный наклон -20дБ/дек
Задача №2,
Для системы заданной структурной схемой записать передаточные
функции:
а) разомкнутой САУ по главной обратной связи;
б) передаточную функцию ошибки относительно задающего воздействия;
в) эквивалентную передаточную функцию (для замкнутой системы);
г) передаточную функцию относительно возмущения;
д) записать дифференциальное уравнение системы.
Найдем передаточную функцию разомкнутой системы:

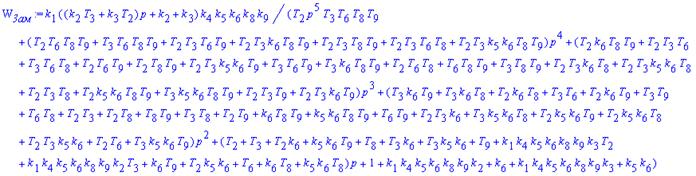

Найдем передаточную функцию разомкнутой системы:

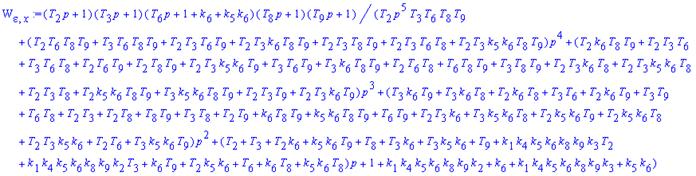

Найдем передаточную функцию ошибки относительно задающего воздействия:

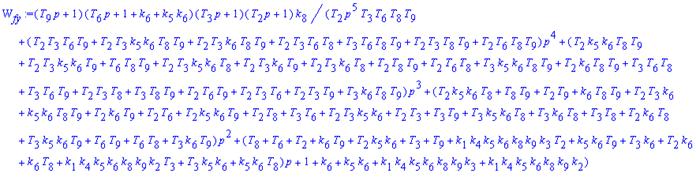

Найдем передаточную функцию системы относительно возмущения:

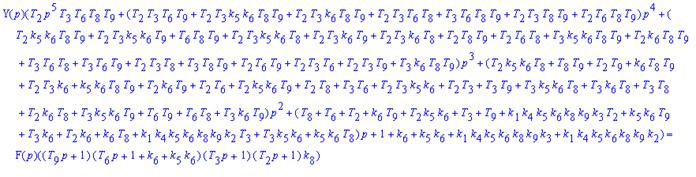

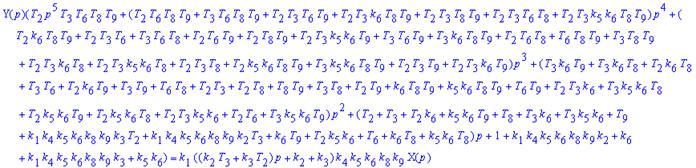

Отсюда
Заменяя оператор р на

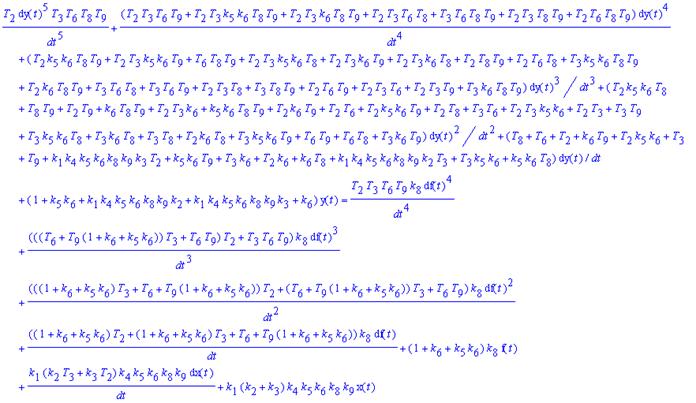

получим дифференциальное уравнение:
