5. Правила эксплуатации видеокамеры.
Видеокамера рассчитана на непрерывную работу в течение длительного периода времени.
ВНИМАНИЕ! Не рекомендуется выключать камеру при отрицательных температурах ниже -20°С.
При работах необходимо использовать 12-ти вольтовый паяльник.
6. Гарантийные обязательства.
ООО "БайтЭрг" гарантирует бесплатный ремонт видеокамеры в течение 24 месяцев с момента продажи (установки) через торговую или монтажную организацию, но не более 36 месяцев от даты производства (см. дату на штампе изготовителя).
При отсутствии отметки о дате продажи гарантийный срок исчисляется от даты производства.
Гарантийные обязательства недействительны, если причиной неисправности видеокамеры являются:
- умышленная порча;
- пожар, наводнение, стихийные бедствия;
- аварии в сети питания;
- неправильное подключение видеокамеры (ошибка в полярности питания, монтаж видеокамеры при подсоединенном разъеме к коммутационной коробке);
- механические повреждения.
7. Свидетельство о приемке.
Видеокамера МВК-0900 Н ( f= ____ мм) № _______________ соответствует ТУ и признана годной к эксплуатации.
Дата выпуска__________________ Дата продажи__________________
ШТАМП ШТАМП
изготовителя ПРОДАВЦА
ИЗГОТОВИТЕЛЬ:
ООО "БайтЭрг"
Россия, г. Москва.
|
ООО "БайтЭрг"
г. Москва
______________________________________________________________________________
ПАСПОРТ
Видеокамера МВК – 0900 Н
1.Назначение видеокамеры.
Видеокамера цветного изображения предназначена для повышения уровня безопасности и комфорта в учреждении, квартире или частном доме. Она может работать как в составе профессионального комплекса видеонаблюдения, так и вместе с бытовым телевизором.
Видеокамера монтируется в стену, потолок и т. п. Основные особенности - ударопрочное исполнение входного оптического окна и корпуса, врезная конструкция корпуса, частично утапливаемая в поверхность.
Дополнительная защита осуществляется установкой заглушек в зенковки винтов крепления видеокамеры, после чего демонтаж и переориентация камеры возможны только после высверливания заглушек. Возможна установка видеокамер на неохраняемых территориях под открытым небом.
2.Технические характеристики.
Механические характеристики.
Корпус видеокамеры сделан из металла, в качестве оптического окна используется специальное стекло.
Габариты: Æ 88 ´ 54 мм;
Вес: не более 350 г.
Эксплуатационные характеристики.
Исполнение герметичное.
Степень защиты IP67
Температура окружающей среды
при непрерывной работе - 50С...+50°С.
Электронно-оптические параметры.
Тип ПЗС матрицы 1/3", A1 PROs CCD, 290К
Разрешающая способность 400 ТВ линий
Пороговая чувствительность (минимальная
освещенность на объекте) 0.1 люкс / F=2.0
- 2 –
Электронный затвор 1/50...1/100000
Отношение сигнал/шум 46 дБ
Выходной сигнал 1В/75 Ом CCIR
Диапазон угла визирования видеокамеры ± 55°
Питание 10...13,5В / 100 мА
Используемые объективы:
фокусное расстояние, угол обзора:
2,45 мм 93° (гор.) 74° (верт.);
3,6 мм 78° (гор.) 55° (верт.).
6,0 мм 50° (гор.) 38° (верт.);
8,0 мм 38° (гор.) 29° (верт.);
12,0 мм 25° (гор.) 19° (верт.);
16 мм 17° (гор.) 13° (верт.).
3. Комплект поставки
Видеокамера 1 шт. Дюбель 8х50 2 шт.
Винт М3х6 2 шт. Шуруп ø 3,5х51 2 шт.
Заглушка 2 шт. Паспорт 1 шт.
4. Установка камеры видеокамеры.
Для установки камеры необходимо выполнить следующие операции:
- выполнить в несущей поверхности отверстие диаметром 52 мм и глубиной 30…35 мм;
- выполнить два отверстия диаметром 8 мм под дюбели на расстоянии 30 мм согласно рисунку и отверстие под отвод соединительного провода в удобном месте;
- закрепить шурупами поз. 8 дно поз. 5, гильзу поз. 4 и фланец поз. 3 в соответствии с рисунком, предварительно установив фланец в нужное положение;
- уложить соединительный провод в заготовленное отверстие и установить камеру-шар поз. 1 в гильзу;
ВНИМАНИЕ! Не допускается перекручивать кабель и тянуть за него. Это может привести к внутреннему обрыву провода.
- установить накладку поз. 2 на камеру-шар и завинтить винты поз. 8 на 2…3 оборота;
- 3 –
- сориентировать камеру в нужном направлении и окончательно завинтить винты поз. 2;
- соединить видеокамеру с устройством отображения;
- соединить видеокамеру с источником питания;
- убедиться в правильности работы видеокамеры.
- установить заглушки поз. 9 в зенковки стопорных винтов, при необходимости установку производить на пластилин герметик или эпоксидный компаунд.
ВНИМАНИЕ! Перед установкой заглушек убедитесь в правильности установки видеокамеры. Заглушки извлекаются только высверливанием;
Схема коммутации проводов видеокамеры.
КРАСНЫЙ провод +12В
ОПЛЕТКА земля
Провод в ОПЛЕТКЕ видео

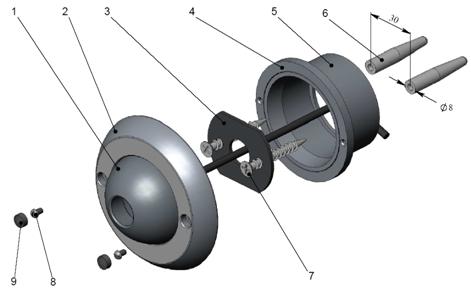

Схема сборки видеокамеры.
1 - видеокамера, 2 - накладка, 3 - дно, 4 – фланец; 5 - гильза,
6 – дюбель, 7 - шуруп, 8 – винт М3х6, 9.- заглушка/
