ФГУ УралНИИ «Экология» представляет программный продукт
Институт ФГУ УралНИИ «Экология» является федеральным государственным учреждением в системе Минприроды России. Одним из основных направлений научной деятельности института является разработка методического и программного обеспечения (ПО) в области управления отходами.
В настоящее время институтом разрабатывается и внедряется в ряде регионов РФ программный продукт под фирменным названием «ОКО» (Отходы: Контроль Обращения), зарегистрированный в Реестре программ для ЭВМ Федеральной службы по интеллектуальной собственности, патентам и товарным знакам, рег.№ :
Программный продукт (ПП) «ОКО» предназначен для целей компьютерного учета обращения с отходами на федеральном, региональном и муниципальном уровнях регулирования обращения с отходами, а также используется для создания корпоративных систем управления отходами.
В настоящее время ПП «ОКО» на федеральном уровне используется для формирования баз данных разделов государственного кадастра отходов (Госзаказ Ростехнадзора гг.).
На региональном уровне ПП «ОКО» используется для ведения региональных кадастров отходов. Основными функциями ПП «ОКО» являются формирование баз данных и их аналитическая обработка. В ПП «ОКО» формируются следующие базы данных:
· Раздел данных о хозяйствующих субъектах.
· Территориальный каталог отходов.
· Территориальный реестр объектов размещения отходов.
· Территориальный банк данных объектов по использованию и обезвреживанию отходов.
· Раздел данных по обращению с отходами (накоплено начало года, образовано, использовано/обезврежено, принято/передано, размещено) в пределах контролируемой территории, включая сведения о лимитах на размещение отходов.
· Раздел лимитов на размещение отходов
Совместная обработка перечисленных выше разделов базы данных позволяет проводить дистанционный контроль соблюдения природоохранного законодательства, а также решать следующие практические задачи управления отходами на региональном и муниципальном уровнях:
· выявлять и расширять круг контролируемых хозяйствующих субъектов, участвующих в обращении с отходами, в целях взимания экологических платежей;
· проводить адресный контроль трансграничного, межсубъектного и межрайонного (межмуниципального) движения отходов;
· обеспечить ежегодную встречную проверку количества переданных и принятых отходов между предприятиями-смежниками, расположенными в пределах действия информационной системы, и выявлять экологические правонарушения, связанные с несанкционированным размещением отходов;
· контролировать обоснованность заявленных предприятием лимитов на размещение отходов;
· выявлять и устанавливать объемы образования и места накопления отходов, являющихся вторичным сырьем или потенциальными вторичными ресурсами;
· оценивать свободные мощности действующих отходоперерабатывающих (обезвреживающих) предприятий или установок, а также контролировать правомочность их эксплуатации;
· оценивать степень заполнения действующих объектов размещения отходов, а также контролировать их обустройство и степень потенциальной экологической опасности;
· обосновывать региональные нормативы размещения отходов и пр.
ПП «ОКО» позволяет проводить многоаспектный анализ информации, требующийся органам власти для оценки экологической ситуации в связи с обращением с отходами при обосновании и разработке региональных (муниципальных) экологических программ, для подготовки раздела государственного доклада, связанного с обращением с отходами, для формирования оперативных справок и сводок по обращению с отходами:
· в разрезе региона, муниципалитета;
· в разрезе видов экономической деятельности, отдельного предприятия или группы предприятий;
· в разрезе отдельных видов отходов или групп отходов;
· в разрезе компонентов отходов, имеющих сырьевую ценность;
· в разрезе опасных свойств отходов (по классу опасности или опасным свойствам отходов);
· в разрезе типов объектов размещения отходов, их местонахождения, объемов накопленных отходов, нахождения на особо охраняемых территориях, обустройства, санкционированности и т. д.;
· в разрезе объектов использования и обезвреживания отходов, их мощности, номенклатуры перерабатываемых отходов, типа технологии и т. д.
Программа «ОКО» апробирована и используется для ведения регионального кадастра отходов в Пермском крае.
Пользовательские характеристики программного продукта
Программный продукт серии «ОКО» создан на основе технологии «клиент-сервер», представляет собой открытую систему и имеет следующие потребительские характеристики:
- средство разработки - язык программирования Delphi-7;
- стандартный многооконный интерфейс Windows, оптимизированный для ввода большого количества данных.
За счет используемой технологии программный продукт обеспечивает:
- надежную работу в сети;
- работу, в том числе, ввод и обработку данных, по медленным каналам связи и через Интернет (удаленный доступ);
- одновременную работу с базами данных любого числа пользователей;
- большое число выходных форм.
В качестве основного сервера баз данных используется Sybase SQL Anywhere[1]. Программа функционирует на IBM совместимых компьютерах с операционной системой Windows 98 и выше или Windows NT 4.0 и выше. Комфортная работа с ПП «ОКО» обеспечивается при соблюдении требований операционной системы, установленной на компьютере Пользователя.
ПП «ОКО» имеет функции передачи баз данных в табличный редактор Excel и другие текстовые редакторы для дальнейшей графической обработки, формирования и вывода гибких и фиксированных отчетов и другие функции.
БЛОК ВВОДА
В блоке ввода осуществляется ввод сведений об организациях, об объектах размещения отходов и объектах использования/обезвреживания отходов, принадлежащих данной организации, об отходах, с которыми обращается данная организация, другая информация об организациях.
В данном блоке заполняются справочники, формируется каталог отходов, а также вводится отчетность по обращению с отходами организаций.
В базе данных ведется архив введенной отчетности по обращению с отходами организаций по годам, доступный для просмотра.
Заполнение полей в базе данных производится вручную либо автоматически из справочников.

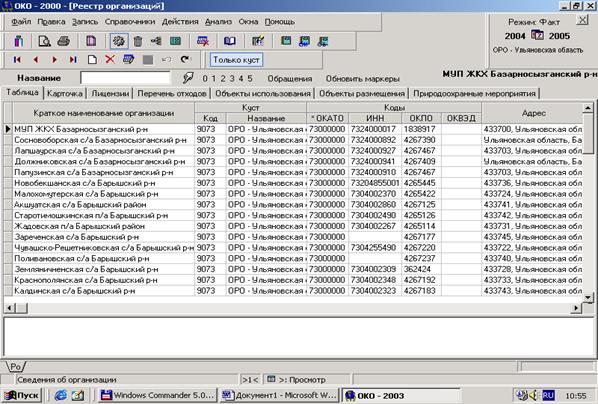

На рисунке 1 представлен вид окна, отображающего перечень организаций в базе данных. Для быстрого поиска организации в списке предусмотрена фильтрация по фрагменту наименования организации, при вводе используются прочие сервисные функции.
Рис 1. Вид окна «Организации». Вкладка «Таблица»

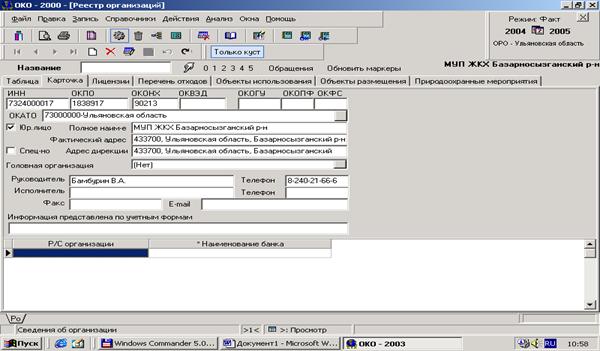

На рисунке 2 окно «Карточка организации» содержит полный набор сведений о конкретной организации.
Рис 2. Вид окна «Карточка организации»

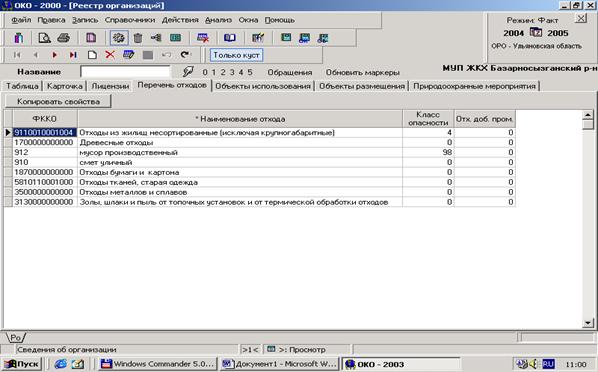

Рисунок 3 представляет окно для ввода перечня отходов, с которыми обращается конкретная организация в процессе своей деятельности.
Рис 3. Вид окна «Перечень отходов организации»

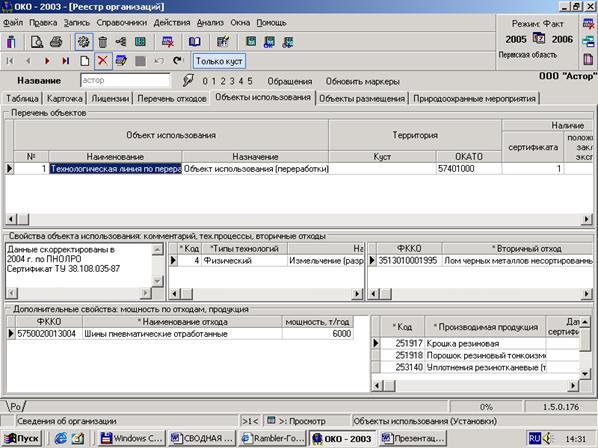

На рисунке 4 представлено окно «Объекты использования/обезвреживания отходов». Данное окно используется для ввода сведений об объектах использования/обезвреживания отходов конкретной организации, которая является текущей в таблице «Организации». Окно имеет сложную структуру, представленную несколькими таблицами. Таблица, расположенная вверху (родительская), содержит перечень объектов использования/обезвреживания отходов организации. Дочерние таблицы внизу «Типы технологий», «Наименование отхода», «Вторичный отход», «Производимая продукция» содержат информацию по конкретному объекту.
Рис. 4. Вид окна «Объекты использования/обезвреживания отходов»

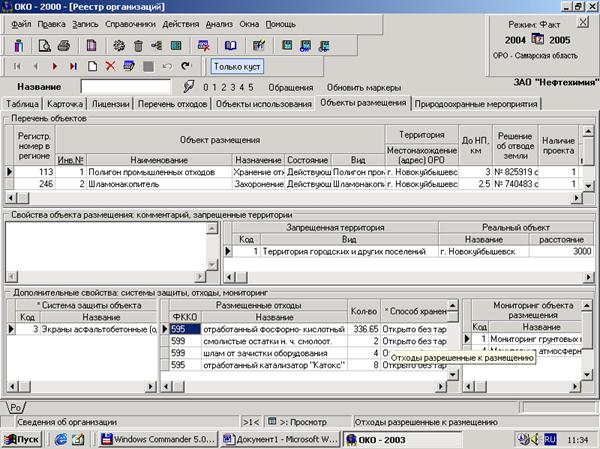

На рисунке 5 представлено окно «Объекты размещения отходов». Данное окно содержит полный набор сведений об объектах размещения конкретной организации, которая является текущей в таблице «Организации». Таблица, расположенная вверху (родительская), содержит перечень объектов размещения организации с набором однозначных характеристик объекта. Дочерние таблицы внизу содержат списочную информацию о конкретном объекте: «Запрещенная территория», «Система защиты», «Мониторинг», «Перечень отходов, размещенных на объекте».
Рис. 5. Вид окна «Объекты размещения отходов»

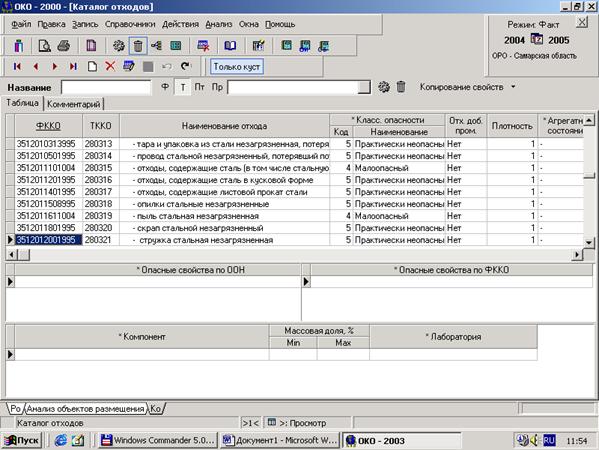

В базе данных «ОКО» содержится единый справочник видов отходов, который называется «Каталог отходов». Внешний вид окна «Каталог отходов» представлен на рис. 6. Ядро каталога отходов составляет Федеральный классификационный каталог отходов (ФККО). В процессе формирования базы данных каталог пополняется наименованиями отходов, которые представлены в отчетности предприятий, но отсутствуют в ФККО. Новые виды отходов подлежат дальнейшей обработке, классификации и наименованию в соответствии с правилами наименования отходов в ФККО. Каталог отходов служит для выборки отходов при вводе информации в разных окнах программы.
Рис 6. Вид окна «Каталог отходов»
База данных «ОКО» содержит 40 справочников, предназначенных для систематизации и унификации описания предметной области, а также для обеспечения быстрого поиска по единым критериям, минимизации ошибок и сокращения ручного труда при вводе. Ниже приведен не полный перечень справочников, ипользуемых в базе данных «ОКО».
Группа справочников «Организации»:
- справочники статотчетности;
- справочник банков.
Группа справочников «Объекты использования/обезвреживания отходов»;
- Типы объектов использования/обезвреживания;
- Производимая продукция;
- Типы технологий использования/обезвреживания.
Группа справочников «Объекты размещения отходов»;
- Назначение объектов размещения
- Типы объектов размещения
- Состояние объектов размещения
- Расположение объектов размещения
- Cистемы защиты на объектах размещения
- Системы мониторинга на объектах размещения
- Виды защищенных территорий
- Реальные охраняемые объекты
- Способы хранения отходов.
Группа справочников «Отходы»;
- Классы опасности отходов
- Категории опасности отходов
- Опасные свойства отходов
- Агрегатные состояния отходов
- Внешний вид отходов
- Производства
- Технологические процессы
- Компоненты отходов.
Группа справочников «Обращения с отходами:
- Виды обращения с отходами;
- Цели приема/передачи;
- Направление использования.
Лицензии/Виды лицензируемой деятельности.
Мероприятия/Виды природоохранных мероприятий.

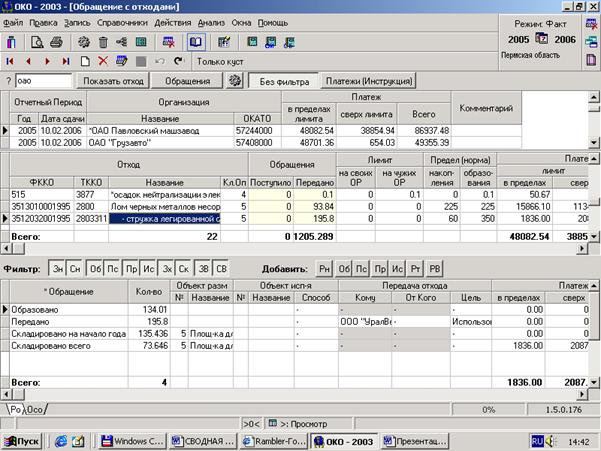

На рисунке 7 представлен вид окна для ввода информации по обращению с отходами организаций за отчетный период. Заполнение большинства полей в данном окне производится из справочников. Вручную с клавиатуры вводится только количество отходов.
Рис. 7. Вид окна «Обращения с отходами»
БЛОК АНАЛИЗА
Блок анализа позволяет получать для просмотра и печати срезы информации, хранящейся в базе данных, по запросам. Выборка информации производится в трех разделах блока анализа: «Обращение с отходами», «Объекты размещения отходов», «Объекты использования/обезвреживания отходов». Вывод информации производится как в виде статистических данных, так и в виде таблиц с подробной выборкой данных.
Анализ обращения с отходами

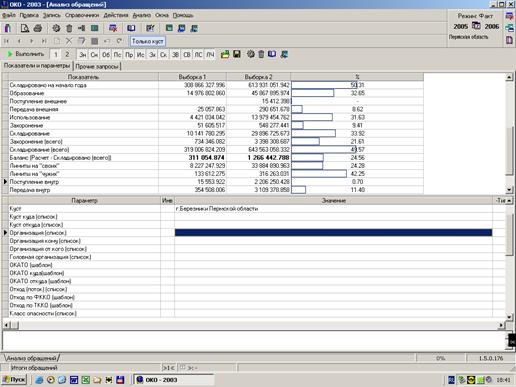

На рисунке 8 представлен вид двух окон блока анализа обращения с отходами. На одном из них показан перечень возможных табличных отчетов в блоке анализа обращения с отходами, а на другом перечень параметров выборки с заданными значениями - запрос (в нижней части окна) и статистика по установленному перечню показателей как результат выборки по запросу (в верхней части окна).
В окне блока анализа предусмотрено представление как одной, так и двух выборок статистических данных. Это позволяет делать сравнительный анализ статистических данных по двум разным временным промежуткам, по двум разным территориям и т. д. На рисунке 9 представлены две выборки в графах «Выборка 1» и «Выборка 2» по двум разным запросам с сопоставимым набором заданных параметров запроса. В последней графе верхней таблицы с наименованием «%» дано отношение количественных данных первой выборки к количественным данным во второй выборке в процентах.
 |
Рис. 8. Вид окон блока анализа обращения с отходами
В таблице 1 представлен полный перечень показателей, по которым рассчитывается статистика в блоке анализа обращения с отходами. Состав показателей подобран так, чтобы наглядно представить основные аспекты совокупного воздействия обращения с отходами на окружающую среду.
При проведении анализа по всей базе данных, без уточнения значений параметров запроса, полная отчетность может быть получена одним нажатием кнопки «Выполнить».
Таблица 1 - Перечень показателей, по которым собирается статистика
в блоке анализа обращения с отходами, и пример выборки данных
Показатель | Выборка 1 Количество, т | Выборка 2 Количество, т |
Захоронено на начало года | 2956594.0 | |
Складировано на начало года | .9 | |
Образование | .9 | |
Поступление внешнее | 15412.3 | |
Передача внешняя | 290651.6 | |
Использование/Обезвреживание | .7 | |
Захоронение | 548277.4 | |
Складирование | .6 | |
Захоронение (всего) | 3398308.6 | |
Складирование (всего) | .3 | |
Лимиты на "своих" | .9 | |
Лимиты на "чужих" | 316263.0 | |
Поступление внутреннее | 2206250.4 | |
Передача внутренняя | 3109278.8 |

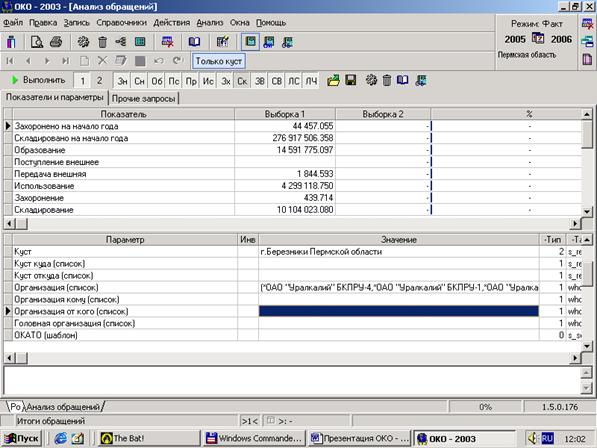

На рисунке 9 представлен вид окна блока анализа обращения с отходами, с запросом на выборку данных по списку из четырех организаций в нижней части окна, и статистикой, соответствующей данной выборке, в верхней части окна.
Рис 9. Вид окна «Анализ обращения с отходами (задание параметров выборки и статистика)»
Информация по запросу обобщается и представляется рядом таблиц-отчетов, которые можно просмотреть последовательно. На рисунке 10 дан вид окна, содержащего таблицу-отчет «Потоки отходов», соответствующий запросу на рисунке 9.

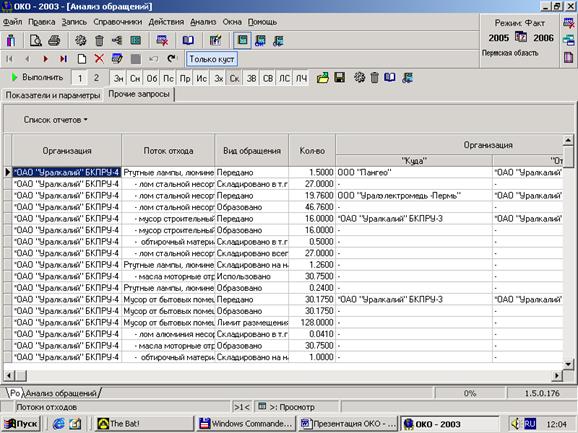

Рис. 10. Вид окна с результатами выборки по запросу в блоке анализа обращения с отходами. Отчет «Потоки отходов»

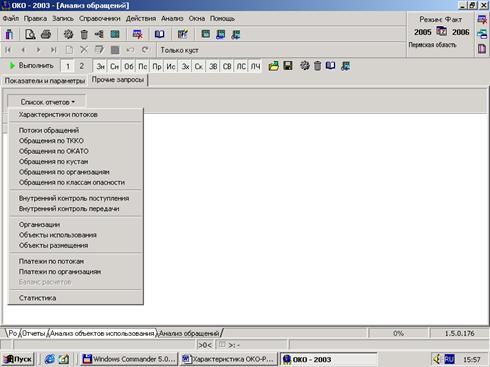

По данному запросу информация может быть представлена еще десятком отчетов. Один из них «Обращения по организациям» представлен на рисунке 11.

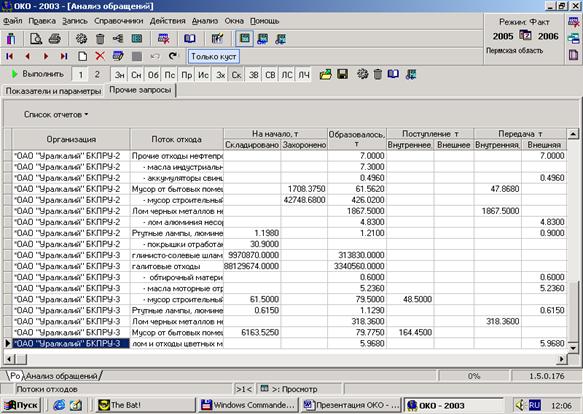

Рис. 11. Вид окна с результатами выборки по запросу в блоке анализа обращения с отходами. Отчет «Обращения по организациям»

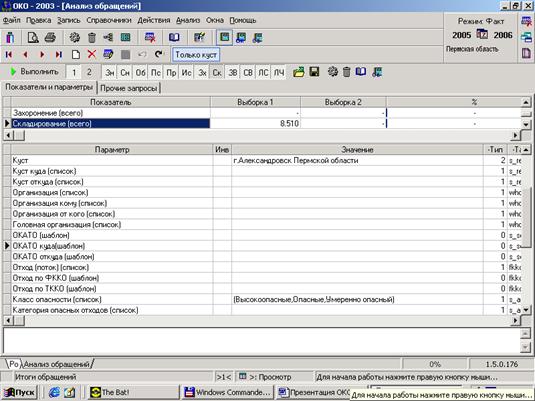

На рисунке 12 представлен вид окна с заданием запроса на выборку информации по обращению с отходами 1.2.3 классов опасности.
Рис. 12. Вид окна с заданием выборки информации по обращению с отходами 1.2.3 классов опасности

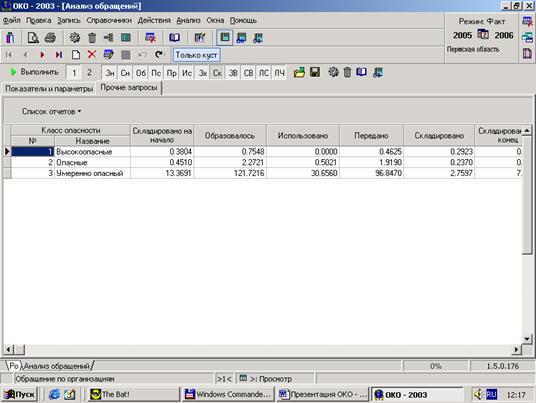

На рисунке 13 представлен результат выборки информации по обращению с отходами 1.2.3 классов опасности.
Рис. 13 Вид окна с результатами выборки информации по обращению с отходами 1.2.3 классов опасности. Отчет «Обращение по классам опасности».
Анализ объектов размещения отходов
Задание запросов, отображение статистики и вывод отчетов в блоках анализа объектов размещения производится аналогично подобным функциям в блоке анализа обращения с отходами. Отличие состоит в перечне параметров запросов, статистических показателей выборки и наборов таблиц-отчетов.
В таблице 3, представлен полный перечень показателей, по которым рассчитывается статистика в блоке анализа объектов размещения отходов.
Таблица 3 - Перечень показателей, по которым собирается статистика
в блоке анализа объектов размещения, и пример выборки данных
Показатель | Выборка 1 | Выборка 2 |
Количество объектов размещения, ед | 4074 | |
С документом об отводе земли, ед | 2513 | |
С проектом, ед | 713 | |
С положительным заключением госэкспертизы, ед | 437 | |
С паспортом, ед | ||
Зарегистрированных в Реестре | 970 | |
Имеющие СЗЗ | 2095 | |
Без обустройства | 2404 | |
Без мониторинга | 637 | |
Суммарная вместимость | ||
Складировано отходов всего, т | ||
Захоронено отходов всего, т | ||
Занимаемая площадь без учета СЗЗ, га | 161331 | |
Кол-во ОРО в расчете «Занимаемая площадь без учета СЗЗ» | 3595 | |
Занимаемая площадь с учетом СЗЗ, га | 27084 | |
Кол-во ОРО в расчете «Занимаемая площадь с учетом СЗЗ» | 317 | |
Находящихся на особых территориях | 5 |

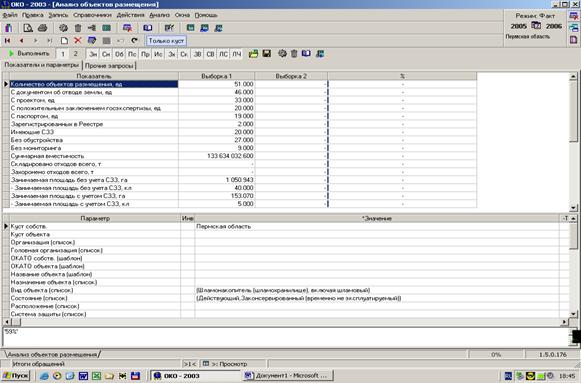

На рисунке 14 представлен вид окна блока анализа объектов размещения отходов с заданными параметрами выборки и статистикой, соответствующей выборке. На рисунке 15 дан вид окна, содержащего отчет, сформированный по запросу, отображенному на рисунке 14.
Рис. 14. Задание параметров выборки и статистика в окне анализа объектов размещения

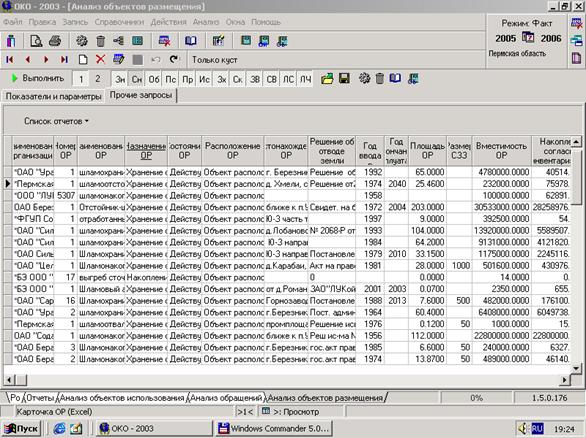

Рис. 15. Результат выборки по запросу, представленному на рис. 14
Анализ объектов использования/обезвреживания отходов
Задание запросов, отображение статистики и вывод отчетов в блоке анализа объектов использования/обезвреживания отходов производится аналогично подобным функциям в блоке анализа обращения с отходами и блоке анализа объектов размещения отходов. Отличие состоит в перечне параметров, статистических показателей и наборе таблиц-отчетов.
Ниже в таблице 5 представлен полный перечень показателей, по которым рассчитывается статистика в блоке анализа объектов использования/обезвреживания отходов.
Таблица 5 - Перечень показателей, по которым собирается статистика
в блоке анализа объектов использования/обезвреживания
Показатель | Выборка 1 | Выборка 2 |
Всего объектов, ед | 0 | 0 |
в т. ч. обезвреживания, ед | 0 | 0 |
в т. ч. использования, ед | 0 | 0 |
Сертифицировано | 0 | 0 |
Имеют положительное заключение ГЭЭ | 0 | 0 |
в т. ч. обезвреживания, ед | 0 | 0 |
в т. ч. использования, ед | 0 | 0 |
Общая мощность объектов обезвреживания | 0 | 0 |
Видов обезвреживаемых отходов | 0 | 0 |
в т. ч. 1 класса опасности | 0 | 0 |
в т. ч. 2 класса опасности | 0 | 0 |
в т. ч. 3 класса опасности | 0 | 0 |
в т. ч. 4 класса опасности | 0 | 0 |
в т. ч. 5 класса опасности | 0 | 0 |
Видов вторичных отходов | 0 | 0 |
Общая мощность объектов использования, т/год | 0 | 0 |
Всего используемых отходов | 0 | 0 |
в т. ч. 1 класса опасности | 0 | 0 |
в т. ч. 2 класса опасности | 0 | 0 |
в т. ч. 3 класса опасности | 0 | 0 |
в т. ч. 4 класса опасности | 0 | 0 |
в т. ч. 5 класса опасности | 0 | 0 |
Видов выпускаемой продукции | 0 | 0 |
в т. ч. сертифицированной | 0 | 0 |

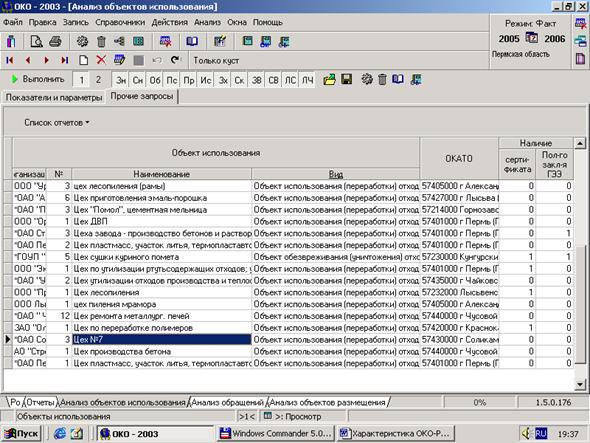

На рисунке 16 представлено окно с результатами обработки запроса по объектам использования/обезвреживания отходов.
Рис. 16. Результаты выборки по запросу об объектах использования/обезвреживания отходов.
[1] Sybase SQL Anywhere ® - является зарегистрированной торговой маркой Sybase, Inc.
