Руководство по эксплуатации

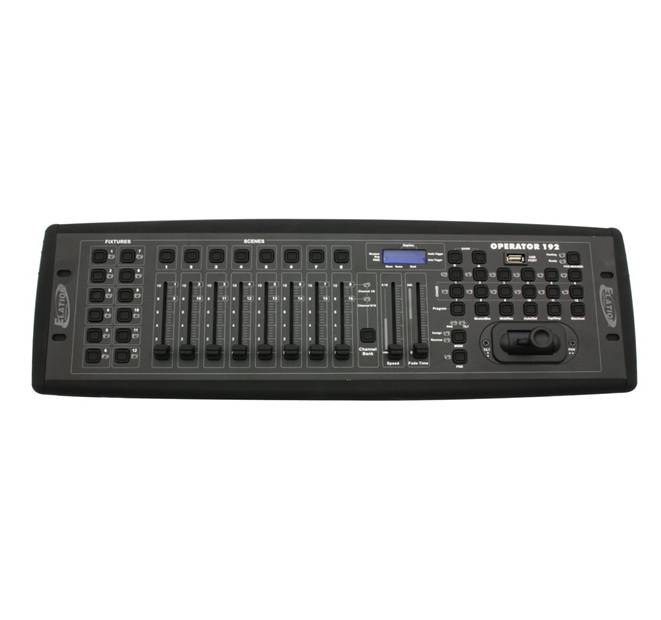

DMX OPERATOR 192

ElationРуководство по эксплуатации

Упаковка

Спасибо за то, что Вы приобрели DMX Operator 192 Elation. Прибор был тщательно тестирован и доставлен Вам в отлично рабочем состоянии. Внимательно проверьте упаковку на предмет повреждений при транспортировке. Если упаковка была повреждена, внимательно проверьте товар на предмет повреждений. Если Вы обнаружили повреждения или отсутствие каких-либо запасных частей, обратитесь к Вашему поставщику.

Клиентский сервис

По вопросам ремонта и сервисного обслуживания обращаться:

Дизайн-центр «Про Свет», /1

тел./факс: (4, , Url: www. *****

Внимание! Для снижения риска возгорания не допускайте попадания влаги на прибор.

Внимание! В приборе нет запасных частей, которые может заменить/отремонтировать потребитель. Не пытайтесь сами отремонтировать прибор, это отменит гарантию на него.

Гарантия

Продавцом предоставляется гарантия сроком 6 (шесть) месяцев на оборудование “American DJ”, “American Audio”, “Elation”. Бесплатный гарантийный ремонт предоставляется при предъявлении заполненного талона с указанием серийного номера прибора, даты продажи и штампа магазина.

Гарантийному ремонту не подлежит:

- товар, пришедший в негодность по вине Покупателя либо третьих лиц, а именно: механические повреждения товара; эксплуатация товара, не соответствующая правилам, указанным в технической документации на данный товар; признаки несанкционированного ремонта (отсутствие оригинального крепежа, самостоятельное вскрытие товара, срыв пломб, следы паек и т. д.),изменение конструкции, или схемы товара;

- неразборный товар и/или его части (адаптеры, кабели, громкоговорители, лампы, светофильтры и т. д.).

-неправильное подключение к электросети (нет заземляющего контура, параметры сети не соответствуют норме-220В,50Гц).

Общие инструкции

Для обеспечения правильной работы прибора внимательно ознакомьтесь с инструкцией и основными принципами работы. В данной инструкции описаны основные меры предосторожности и правила эксплуатации прибора. Сохраняйте инструкцию.

Характеристики

- 192 DMX канала (12 приборов по 16 каналов в каждом)

- 30 банков (программ) по 8 программируемых сцен в каждом

- 6 программируемых чейзов по 240 шагов в каждом

- Встроенный микрофон

- Возможность подключения дым-машины

- “Black out” – полное затемнение (все DMX каналы в «ноль»)

- Встроенный джойстик для более простого управления функциями PAN и TILT

Меры предосторожности

- Избегайте попадания влаги на прибор

- Не проливайте на прибор воду и другие жидкости

- Убедитесь, что напряжение прибора соответствует стандартам

- Не включайте прибор, если кабель поврежден

- Не пытайтесь удалить или отломать заземление. Оно предотвращает риск возгорания

- Отключите прибор от основной сети прежде, чем осуществлять любое подключение

- Не снимайте крышку прибора. В нем нет запасных частей, подлежащих ремонту пользователем

- Если товар поврежден, запрещается его эксплуатировать

- Прибор предназначен для использования только в помещении, использование на улице нарушает гарантию

- Расположите провода так, чтобы на них нельзя было наступить или что-то поставить

- Очистку прибора необходимо проводить по инструкциям производителя

- Прибор следует помещать вдали от нагревательных приборов

- В следующих случаях ремонт прибора должен производиться только квалифицированными специалистами:

1) Кабель или вилка повреждены.

2) На прибор упал предмет или была разлита жидкость.

3) Прибор попал под дождь.

4) Создается видимость того, что прибор неправильно работает.

Настройка

Установка джойстика

Войти в режим программирования, удерживая клавишу PROGRAM, пока не засветится индикатор, соответствующий этой кнопке. Одновременно нажать клавиши MODE и FINE два раза. Должен светиться индикатор ASSIGN. При помощи клавиши TAP/Display установите 16-ти или 8-ми канальный режим. В секции SCANNERS выберите необходимый вам прибор. Удерживая клавишу MODE, выберите канал соответствующий каналу PAN на приборе.

ПРИМЕР: если PAN на приборе является 4 каналом, то, удерживая клавишу MODE необходимо нажать клавишу SCENES под номером 4.

При помощи клавиши BANK ▼ выберите функцию TILT, должен светиться индикатор. Установка PAN производится аналогично установке TILT. После окончания установки PAN/TILT нажмите одновременно клавиши MODE и FINE, чтобы выйти из режима установок.

Программирование BANK

1.  Войти в режим программирования: PROGRAM держать 2 сек. (в левом нижнем углу табло должен моргать индикатор)

Отжать клавишу BLACKOUT, должен погаснут желтый индикатор. Выбрать прибор Выбрать банк с 1-30 при помощи клавиши BANK ▲▼ Установить необходимую световую картину Нажать клавишу Midi/REC Выбрать сцену с 1-8, в которую необходимо записать световую картину Таким же образом записать остальные 7 сцен Выйти из режима PROGRAM, удерживая клавишу PROGRAM пока не погаснет соответствующий индикатор. Отжать клавишу BLACKOUT

Воспроизведение BANK

1.  Клавишами BANK ▲▼ выберите ранее записанный BANK

2.  Нажмите клавишу AUTO/Del

3.  Скорость воспроизведения программы и плавность перехода от одного шага к другому регулируются фейдерами SPEED и FADE TIME

Воспроизведение SCENES

Выберите нужный BANK Пульт должен находиться в режиме MANUAL Клавиши SCENES выберите сцену

Удаление SCENES

1. Войдите в режим PROGRAM

2. Удерживая клавишу AUTO/Del, выберите сцену SCENE, которую нужно удалить

Удаление всех SCENES

При включении питания пульта удерживать кнопки PROGRAM и BANK ▼

Запись CHASE

1. Войти в режим PROGRAM

2. Выбрать CHASE с 1-6

3. Выбрать в BANK нужную сцену

4. Нажать клавишу MIDI/REC

5. Повторять вышеуказанное до тех пор, пока все нужные сцены не будут записаны в CHASE

6. В CHASE можно записать до 240 ранее записанных SCENES

7. Перед записью нового CHASE рекомендуется удалить ранее записанный CHASE

Удаление CHASE

В режиме программирования

1. Выбрать нужный CHASE

2. Нажать и удерживая клавишу AUTO/Del выбрать CHASE, который необходимо удалить

3. Чтобы сохранить данную операцию, удерживая клавишу MODE, нажмите клавишу TAP/DISPLAY

Установка режима MUSIC

1.  Выберите необходимый BANK или CHASE

2.  Нажмите клавишу MUSIC/BANKCOPY

3.  Пульт перейдет в режим работы от встроенного микрофона

СЕРИЙНЫЙ НОМЕР : ________________________________________________ ДАТА ПРОДАЖИ: ________________________________________________ ПОДПИСЬ ПРОДАВЦА: ________________________________________________ ШТАМП МАГАЗИНА:
