Технические характеристики водогрейного котла КВа-1,8

Технические характеристики водогрейного котла КВа-1,8

Стационарный водогрейный котел КВа-1,8 тепловой мощностью 1,8 Гкал/ч предназначен для получения горячей воды давле­нием 0,6 (6,0) МПа (кгс/см2) и номинальной температурой 115°С (либо 95°С), используемой в системах отопления жилых, общественных и производствен­ных зданий.

Вид сжигаемого топлива: газ. Котел КВа-1,8 изготавливается в соответствии с технической документацией и требованиями «Правил устройства и безопасной эксплуатации паровых и водогрейных котлов", утвержденными Госгортехнадзором. (далее в тексте "правила по котлам").

Номинальное давление воды на выходе из котла 0,6 МПа (6,0 кгс/см2). Котлоагрегат работает с принудительной циркуляцией воды.

Котел типа КВа-1,8 состоит из:

·  Транспортабельных блоков, представленных

1.  трубной системой, включающей в себя радиационную и конвективную поверхность нагрева;

2.  коробом поворотным;

3.  коробом топочным;

4.  плитой фронтовой;

5.  ящика с ЗИП, арматурой и клапанами.

И комплектуется:

·  Арматурой и гарнитурой.

Техническая характеристика котла КВа-1,8 представлена в таблице 1

Таблица 1

№	Наименование	Размерность	Значение
1.	Типоразмер котла		КВа-1,8
2.	Теплопроизводительность котла	Гкал/ч	1,8
3.	Диапазон рабочего регулирования		60-120
4.	Номинальный расход воды через котел	м3/ч	120
5.	Номинальное давление воды	МПа (кгс/см2)	0,6 (6,0)
6.	Температура воды
	на входе	°С	70 (90)
	на выходе	°С	95 (115)
7.  3	Гидравлическое сопротивление	МПа (кгс/см2)	Не более 0,121 (1,21)
8.  4	Площадь поверхности нагрева котла
	радиационная	м2	18,2
	конвективная	м2	65,9
9.  6	Водяной объем	м3	1,52
10.  7	Топливо (проектное)	–	газ
11.	К. П.Д. котла на проектном топливе	%	85
12.  9	Температура уходящих газов	°С	140
13.	Аэродинамическое сопротивление	Па	621
14.	Габариты котла в изоляции:
	Длина	мм	3500
	Ширина	мм	1800
	Высота	мм	2800
15.	Масса металла котла работающего под давлением	кг	3270

Описание

Котлы серии КВа-1,8 не требовательны к химическому составу воды, что обеспечивает их работу без применения систем химводоочистки.

Для обеспечения циркуляции воды через котел применяется циркуляционный насос. Давление, создаваемое насосом, контролируется манометром, установленным на напорном трубопроводе насоса. На выходном коллекторе предусмотрена установка двух предохранительных клапанов.

Котел может работать под наддувом.

Котел КВа-1,8 снабжен контрольно-измерительными приборами и необходимой арматурой включающей два предохранительных клапана.

Трубная система котла (см. рис.1-2) состоит из радиационной и конвективной поверхностей нагрева и собирается между двух рам образуемых верхним и нижним поясом коллекторов Æ219´6 мм. Конвективная поверхность нагрева флажкового типа.

Несущий каркас у котлов данной серии отсутствует. Котел имеет опоры, приварен­ные к нижним коллекторам.

Котельный агрегат изолирован изоляционными материалами и обшит металличе­ским листом.

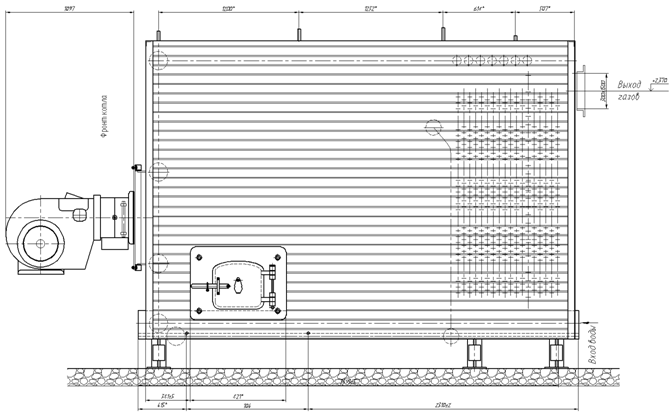

Рисунок 1 – Общий вид котла КВа-1,8

КИП (обязательный)

На котле должны быть установлены контрольно-измерительные приборы для теплотехнического контроля следующих параметров:

·  Давления воды на входе в котел;

·  Давления воды на выходе из котла;

·  Температуры воды на входе в котел;

·  Температуры воды на выходе из котла;

Рисунок 2 – Продольный разрез котла КВа-1,8
