ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ НАУКИ ТИХООКЕАНСКИЙ ОКЕАНОЛОГИЧЕСКИЙ ИНСТИТУТ ИМ. В. И. ИЛЬИЧЕВА ДАЛЬНЕВОСТОЧНОГО ОТДЕЛЕНИЯ РОССИЙСКОЙ АКАДЕМИИ НАУК
(ТОИ ДВО РАН)
ЕДИНАЯ ГОСУДАРСТВЕННАЯ СИСТЕМА ИНФОРМАЦИИ ОБ ОБСТАНОВКЕ В МИРОВОМ ОКЕАНЕ
(ЕСИМО)
Руководство «Аналитика Аналитического комплекса»
по тематике прикладной задачи ТОИ ДВО РАН
версия 1.1.0
Проект № 23 "Усовершенствовать и ввести в действие средства ЕСИМО по информационному обеспечению природопользовательской деятельности на акваториях и прибрежных территориях дальневосточных морей"
(Приложение к отчету по 1-му этапу)
Научный руководитель НИОКР,
зав. лаб. информатики и мониторинга океана
Владивосток 2013 г
СОДЕРЖАНИЕ
Стр. | |
Список сокращений и определений | 3 |
1 ВВЕДЕНИЕ | 4 |
1.1 Цель | 4 |
1.2 Область применения | 4 |
1.3 Описание возможностей | 4 |
1.4 Уровень подготовки пользователя | 5 |
1.5 Перечень эксплуатационной документации | 5 |
2 Построение АП | 6 |
2.1 Настройка ИР, требуемых для построения АП | 6 |
2.2 Настройка прав доступа к ИР | 8 |
2.3 Визуализации построенных показателей через набор доступных представлений | 9 |
3 Создание информеров | 11 |
4 Загрузка новых ИР | 13 |
ЛИТЕРАТУРА | 13 |
Список сокращений и определений
КИС | Комплексная информационная система |
АК | Аналитический комплекс |
ЕСИМО | Единая государственная система информации об обстановке в Мировом океане |
ПЗ | Прикладная задача – совокупность аналитических представлений, подготовленных организациями-участницами подпрограммы ЕСИМО по заданной тематике |
Информационный ресурс (ИР) | Совокупность данных, получаемых от организаций-поставщиков информации об обстановке в Мировом океане, представляемая через поставщик данных и загруженная через ВБД в АК |
АРМ | Автоматизированное рабочее место |
Аналитическое представление (АП) | Набор визуальных элементов, сформированных аналитиком. Содержат данные, загруженные через ВБД в АК |
Элемент аналитического представления | Один из визуальных элементов отображения информации: таблица, график, карта |
Информер | Информер представляет собой автоматически обновляющийся информационный блок, который размещается на любом портале для предоставления посетителям дополнительной информации |
СРБД | Система распределенных БД |
ВБД | Внутренняя база данных |
1 ВВЕДЕНИЕ
1.1 Цель
Целью документа является описание возможностей для работы аналитика Аналитического комплекса (АК) ЕСИМО для отображения количественных и качественных характеристик (показателей) морской среды и морской деятельности в дальневосточном регионе по тематике прикладной задачи (ПЗ) ТОИ ДВО РАН в виде аналитических представлений АК ЕСИМО.
Документ подготовлен c. н. с. ТОИ ДВО РАН (*****@) и содержит описание специфики работы аналитика по тематике прикладной задачи и предназначен для администраторов и аналитиков для работы с АК.
1.2 Область применения
Аналитический комплекс предназначен для подготовки и представления потребителям федерального и регионального уровней аналитической информации об обстановке в Мировом океане, полученной в ходе решения различных ПЗ комплексного информационного обеспечения (КИО) ЕСИМО.
АК состоит из набора самостоятельных тематических блоков и содержит набор показателей информационных систем организаций - поставщиков информации об обстановке в Мировом океане, загруженных через внутреннюю базу данных (ВБД) в АК.
АК обеспечивает обработку, анализ количественных и качественных характеристик (показателей) морской среды и морской деятельности Российской Федерации и используется для предоставления аналитической информации участникам ЕСИМО.
1.3 Описание возможностей
Тематический блок АК ПЗ ТОИ ДВО РАН позволяет проводить интегральную оценку природопользовательской деятельности в ДВ регионе и состояния прибрежно-морских экосистем ДВ морей путем выдачи аналитических представлений.
Аналитические представления могут содержать таблицы, графики, диаграммы и карты, выдаваемые в стандартизованном виде и основанные на ресурсах ВБД по тематике ПЗ. Пользователь может просматривать и экспортировать в формат MS Word 2007 готовые аналитические представления.
1.4 Уровень подготовки пользователя
Пользователь должен обладать знаниями, достаточными для работы с операционной системой Windows и веб-браузером. Владение языком T-SQL.
Администратору АК доступны действия:
- настройка карт аналитического представления;
- загрузка новых и просмотр существующих ИР, осуществление их настройки;
- добавление новых пользователей АК, групп, содержащих различные ИР и аналитические представления;
- настройка (распределение) прав доступа пользователей, привязка их к группам;
- создание и управление информерами;
- добавление новостной информации;
- мониторинг ресурсов АК.
1.5 Перечень эксплуатационных документов по АК:
- Руководство администратора АК.
- Руководство аналитика АК – данное руководство.
- Руководство пользователя АК.
2 Построение АП
Аналитику АК ТОИ принадлежат права на осуществление следующих действий:
- загрузка, просмотр, настройки ИР;
- настройка аналитических представлений (АП);
- генерация информеров.
При создании АП для одного или нескольких ИР аналитику доступен следующий набор функций АК:
- Настройка показателей на основе ИР, требуемых для построения АП.
- Настройка прав доступа.
- Визуализации построенных показателей через набор доступных представлений.
2.1 Настройка ИР, требуемых для построения АП
Первым действием для создания нового АП является настройка списка информационных ИР. Администратору предоставляются следующие функции:
- выбор доступных показателей, загруженных через ВБД.
- упорядочивания элементов показателя. Данные могут быть упорядочены по выбранной характеристике показателя для более удобного представления, например, по годам;
- агрегации. Позволяет объединять данные из разных информационных ресурсов по заданному условию для формирования требуемого показателя.
- фильтрации данных. Позволяет выбрать показатели, удовлетворяющие условию, заданному в фильтрации;
- добавления колонок. Позволяет вводить дополнительные колонки при настройке ИР для вычисления требуемых значений.
Для формирования требуемого источника данных в новом аналитическом представлении, необходимо нажать на кнопку «Настроить структуру источника данных для представления». Откроется окно настройки аналитического представления. Окно содержит функционал управления ИР, который позволяет:
- вернуться на основную страницу аналитического представления;
- добавить ИР;
- настроить права доступа.
При нажатии кнопки «настроить» появляется окно, в котором в правой части отобразятся колонки с выбранными показателями.

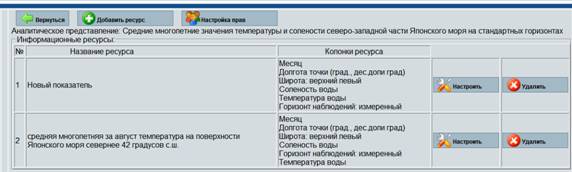

Рассмотрим процесс создания нового АП на конкретном примере. На рис. 2.1 показано окно настройки АП «Средние многолетние значения по температуре и солености в северо-западной части Японского моря», созданный на основе ИР ТОИ «Сеточный массив средних многолетних значений по температуре и солености в северо-западной части Японского моря». ИР содержит данные по температуре и солености на 0.25⁰ сетке для 12 месяцев по нескольким стандартным горизонтам. На рис. 2.1 приведено окно с изображением показателей, для построения АП.
РисунокПоказатели для построения АП «Средние многолетние значения по температуре и солености в северо-западной части Японского моря»

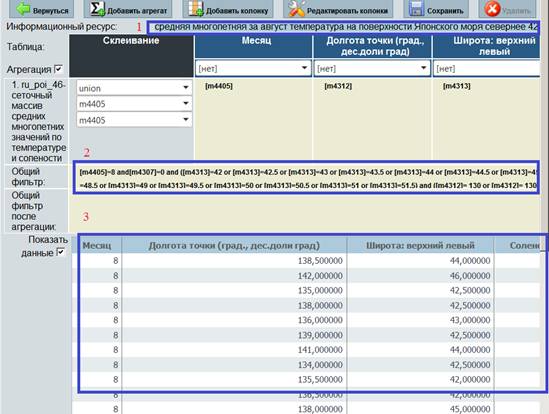

Следующим действием для построения АП является построение нового показателя на основе уже существующего. Например, новый показатель «Средняя многолетняя температура на поверхности Японского моря за август» строится следующим образом (рис.2.2): в зоне «1» заносим имя нового показателя. В зоне «2» строим запрос, в котором задаем месяц равный 8 (август), горизонт равный 0 (поверхность) и выбираем часть сетки для узлов 0.5⁰. Ниже приведен текст запроса:
[m4405]=8 and[m4307]=0 and ([m4313]=42 or [m4313]=42.5 or [m4313]=43 or [m4313]=43.5 or [m4313]=44 or [m4313]=44.5 or [m4313]=45 or [m4313]=45.5 or [m4313]=46 or [m4313]=46.5 or [m4313]=47 or [m4313]=47.5 or [m4313]=48 or [m4313]=48.5 or [m4313]=49 or [m4313]=49.5 or [m4313]=50 or [m4313]=50.5 or [m4313]=51 or [m4313]=51.5) and ([m4312]= 130 or [m4312]= 130.5 or [m4312]= 131 or [m4312]= 131.5 or [m4312]= 132 or [m4312]= 132.5 or [m4312]= 133 or [m4312]= 133.5 or [m4312]= 134 or [m4312]= 134.5 or [m4312]= 135 or [m4312]= 135.5 or [m4312]= 136 or [m4312]= 136.5 or [m4312]= 137 or [m4312]= 137.5 or [m4312]= 138 or [m4312]= 138.5 or [m4312]= 139 or [m4312]= 139.5 or [m4312]= 140 or [m4312]= 140.5 or [m4312]= 141 or [m4312]= 141.5 or [m4312]= 142 or [m4312]= 142.5)
Новый показатель строится для отображения на карте (одного из окон АК) пространственного распределения средней многолетней температуры на поверхности моря за август. В зоне «3» показаны отобранные в результате запроса данные.
Рисунок 2.2 - Настройка нового показателя на основе основного ИР
2.2 Настройка прав доступа

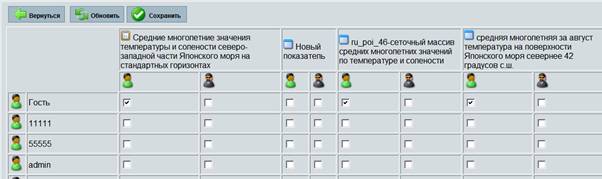

Далее приступаем к настройке прав доступа. На рис. 3 показано окно, в котором галочками помечены пользователи с обозначенными правами доступа как для АР в целом, так и для показателей, на основе которого строится АП.
Рисунок 3 - Настройка прав доступа для АП «Средние многолетние значения по температуре и солености в северо-западной части Японского моря»
2.3 Визуализации построенных показателей через набор доступных представлений
Для визуализации построенных показателей через набор доступных представлений необходимо выбрать требуемый шаблон представления с помощью кнопки
. В каждом окне для визуализации источника данных доступны следующие элементы:
- Таблица
- График/Диаграмма
- Карта
- Датчики
Для описания вспомогательной информации доступны следующие элементы:
- Текст
- Медиа

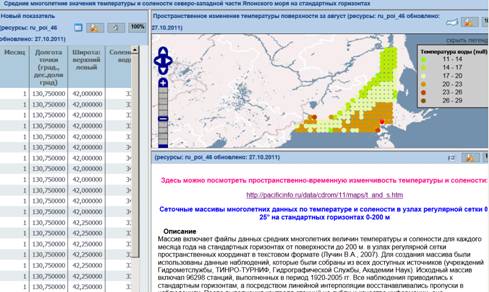

Выбрать расположение представлений можно с помощью кнопки «Смена типа элемента представления». Для нашего АП выбираем трехоконную визуализацию (рис.4.1).
Рисунок 4.1 - Общий вид АП «Средние многолетние значения температуры и солености северо-западной части Тихого океана
Первое окно визуализирует таблицу с сеточными данными. В правом верхнем углу окна три кнопки позволяют управлять видом представления. Для просмотра всей таблицы необходимо нажать на кнопку «100%», расположенную в верхнем левом углу окна рис. 4.2 а. Окно «настройка таблицы» позволяет переставлять столбцы таблицы или оставлять только нужные пользователю (рис. 4.2 б)

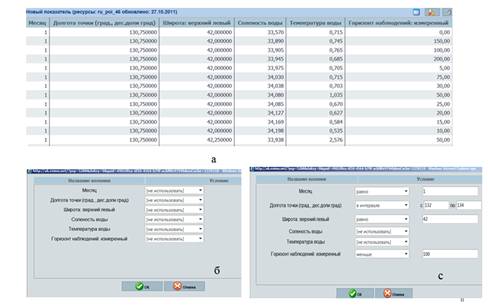

Окно «настройка фильтра данных» позволяет визуализировать в окне часть данных. Так на рис. 4.2 в изображены условия выбора части таблицы, столбцы которых удовлетворяют следующим условиям: месяц = 8, долгота >=132, <=134, широта =42, горизонт <100.
Рисунок 4.2 - Вид таблицы в 100% изображении окна (а), настройка таблицы (б), настройка фильтра данных (в)

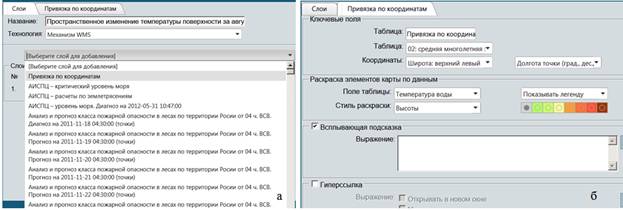

Второе окно АП – карта. В правом верхнем углу содержит кнопку для настройки карты: 100% визуализация и собственно настройку. В предлагаемом меню выбираем технологию «Механизм WMS и слой «Привязка по координатам» (рис. 4.3)
Рисунок 4.3 - Выбор слоя для построения карты (а), окно для внесения параметрв, необходимых для привязки таблицы к карте
В окне «Таблица» выбираем тот показатель, который будет отображаться на карте, в данном случае это «Средняя многолетняя температура на поверхности северо-западной части Японского моря за август». В окнах Координаты выбираем столбцы таблицы соответствующие широте и долготе, а в окне поле таблицы выбираем поле «температура». Работа с функционалами данного окна описана в [1].
Третье окно АП представлено в текстово-графическом виде. В этом окне приведено общее описание данных и приведены ссылки для более удобной визуализации данных, построенных другими (не входящими в АК) приложениями, так, например, пространственное распределение средней многолетней температуры на поверхности моря в августе показанное в окне «карта» (рис.4.1) качественно отличается от этого же изображения, если перейти по соответствующей ссылке (рис. 4.4)
Рисунок 4.4 - Пространственное распределение средняя многолетней температуры на поверхности северо-западной части Японского моря за август, построенное альтернативным приложением
Работа с представлением показателей в графическом виде подробно описана в [1].
3 Создание информеров

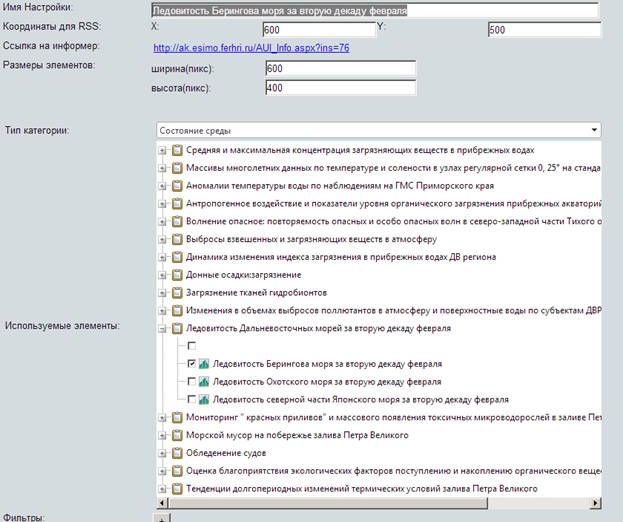

Для создания информера аналитик должен войти в окно Информеры. При открытии окна настройки параметров генерации информеров нужно заполнить поля специальной формы. На рис. 5 показана заполненная форма для генерации информера «Ледовитость Берингова моря за вторую декаду февраля», а на рис. 6 - пример информера.
Рисунок 5 - Окно АРМ Аналитика для генерации информера «Ледовитость Берингова моря за вторую декаду февраля»

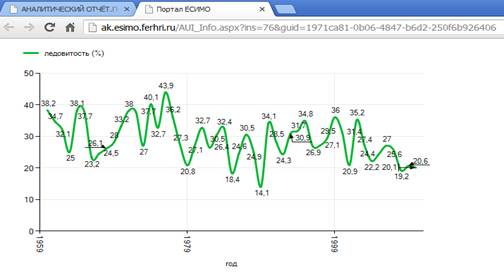

Рисунок 6- Информер «Ледовитость Берингова моря за вторую декаду февраля»
4 Загрузка и настройка новых ИР

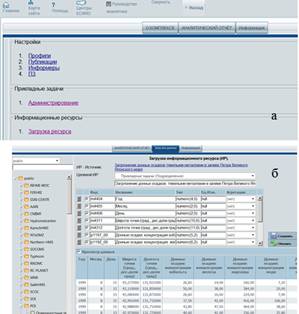

Загрузка новых ИР осуществляется в окне «АРМ Аналитика». На рис. 7а изображен основной вид этого окна. При переходе по ссылке «загрузка ресурса» в левой части экрана откроется список ИР. При выборе нужного ресурса на экране отображается название папки в которую ИР необходимо загрузить, структура ИР и просмотр данных (рис. 7 б).
Рисунок 7- Окно АРМ Аналитика (а), загрузка информационного ресурса (б)
Загрузка осуществляется нажатием кнопки «сохранить»
ЛИТЕРАТУРА
1. Технология аналитической обработки и отображения информации для оценки обстановки в мировом океане. Руководство аналитика, версия 2.2.1, 2012 г. Закрытое акционерное общество «Армада Софт».
