ABS погружные осевые насосы VUP ME4-ME6
ABS погружные осевые насосы серии VUP используются там, где большие объемы воды должен быть перекачены при отно - сительно низком напоре (до 10 м).
Они идеально подходят для ливневых насосных станций, для дренажа, к штурму защиты воды, для орошения и осу - шения, для охлаждающей и технической воды и множества других применений.
|
Конструкция
* Водонепроницаемый полностью герметичный двигатель и насосая часть образуют компактный и надежный блок
* Герметичная соединительная камера с двумя кабельными вводами, защищающими кабель от чрезмерного натяжения и перекручивания.
* Биметаллические тепловые датчики в статор, которыесраба-
тывают при 140 °C
* Ротор и вал ротора динамически сбалансированы, верхние и нижние подшипники самосмазывающиеся, не требующий обслуживания
* Оптимальное охлаждение двигателя, за счет перекачивае-
мой через двигател среды
* Двойное уплотнение вала
* Нижнее механическое уплотнение из карбида кремния, независящее от направления вращения
* Верхнее механическое уплотнение из карбида кремния в двигателях ME4 и из углеродистой хромированной стали в двигателях ME5 и ME6, зависящие от направления враще - ния.
* Отдельные камеры для ME4 и ME5 и масляная камера в ME6 с датчиками контроля уплотнений, которые указывают на протечки в механическом уплотнении
* Гидравлическая часть с осевым винтом с 3 или 4 регули-
руемыми лопастями винта или 3-лопостным в новой косой
Гидравлика
У вас есть выбор следующей гидравлики для труб номиналь-
ным диаметром от 600 до 1400 мм.
При необходимости мощностей превышающих диапазон для ME4-ME6 обратитесь, пожалуйста, к технической специфика - ции для VUP M8 и M9.
|
Двигатель
Герметично защищенный высокоэффективный двигатель, (3- фазный, асинхронный двигатель) с эффективностью класса II, от 15 до 250 кВт и, в зависимости от гидравлических требова- ний, 4 - к 12-полюсные версии.
Напряжение: 400 В3~, 50 Гц (другие напряжения по запросу) Класс изоляции: H (обмотки двигателя защищены датчиком температуры 140 °C)
Класс защиты: IP68
Пуск: Прямой (DOL), устройства плавного пуска или ”звезда - треугольник.
|
VUP 0503 3-лопост., фикс. VUP 1201 3-лопост., прил. VUP 0601 3-лопост., прил. VUP 1202 4-лопост., прил.
рег. = регулируемый; фикс. = фиксированная (винтовая конструкция)
Выбор насоса
Для подбора насоса, пожалуй - ста, используйте программу ABSEL
Рабочая точка -> Выбор гид - равлики -> Выбор двигателя
Подсказка
Более подробную информацию, такую как чертежи с размерами, электрические данных и т. д. также можно найти ABSEL CD.

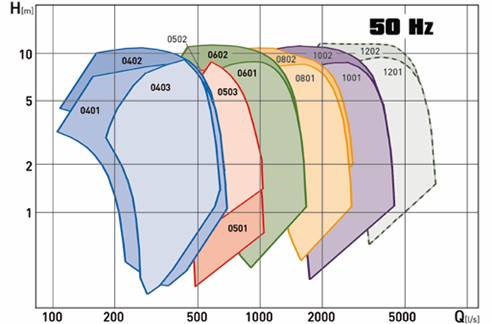

Области производительности
Стандартные и дополнительные
Описание | Стандартный | Дополнительно |
Макс. температура окружающей среды | 40 °C | |
Макс. глубина погружения | 20 м | |
Напряжение | 380...420 В/50 Гц (400 В/50 Гц ME6) | 230 В (не все версии), 690 В/50 Гц |
Допустимое напряжение | ± 10 % при 400 В | |
Класс изоляции | H (140) | H (160) |
Пуск | DOL, звезда-треугольник или плавный пуск | |
Соответствие | Ex/ATEX | |
Кабели | S1BN8-F | EMC экранированные кабели |
Длина кабеля | 10 м | 15 м, 20 м, другая длина по запросу |
Механическое уплотнение (средняя часть) | от ME4 до ME6 SiC-SiC (NBR) | SiC-SiC (вариант из Viton) |
Механическое уплотнение (со стороны | ME4 SiC-SiC, ME5/6 углеродистая хромированная | |
O-кольца | NBR | Viton |
Крепления для подъема | Подъемный крюк | Болты с ушком |
Защитное покрытие | Двухкомпонентное эпоксидное покрытие | Специальное покрытие по запросу |
Катодная защита от коррозии | Цинковые аноды по запросу | |
Установка | Погружная установа в стальной трубе или бетонном | |
Охлаждение двигателя | Окружающей средой | |
Датчик протечек в корпусе двигателя | DI (датчик для обнаружения влаги) (только ME6) | DI (датчик для обнаружения влаги) |
Датчик влажности в распределительной | DI (датчик для обнаружения влаги ) не для Ex | Внешние DI для Ex(1 |
(1 По желанию для двигателей с Ex-сертификацией DI заказываются отдельно.
Защита двигателя
X = Стандарт; O = Опция; - = не доступно
от ME4 до ME6 | Стандарт | Ex | FM | |
Обмотка | Би-металлический выключатель | X | X | X |
Термистор (PTC) | O | O | O | |
PT 100 | O | - | - | |
Защита уплотнений | Распределительная камера | X | O | X |
Корпус двигателя | O (X только ME6) | X | O (X только ME6) | |
Соединительная коробка | O (X только ME6) | O (X только ME6) | O (X только ME6) | |
Температура | Би-металлический выключатель | O (X только ME6) | O (X только ME6) | O (X только ME6) |
подшипник | Термистор (PTC) | O | O | O |
верхний/нижний | PT 100 | O | O | O |
Материалы
Двигатель | Стандарт | Опция | Гидравлика | Стандарт | Опция | |
Камеры распределительная | EN-GJL-250 | 1.4470 | Диффузор | EN-GJL-250 | 1.4470 | |
Камера охлаждения/масляная | EN-GJL-250 | 1.4470 | Входящий диффузор | EN-GJL-250 | 1.4470 | |
Корпус двигателя | EN-GJL-250 | 1.4470 | Несущее кольцо | 1.4008 | ||
Вал | 1.4021 | 1.4462 | Центр пропеллера | EN-GJS-400-18 | 1.4581 | |
Подъемные механизмы | Лопости пропеллера | 1.4340 | 1.4581 | |||
Подъемный крюк | EN-GJS-400-18 | 1.4470 | Крышка пропеллера | PUR | 1.4581 | |
Системы подключения | Пропеллер (VUP 403/503) | 2.0975.01 | 1.4581 | |||
Соединительные кольца | 1.0446 | 1.4408 | Крепеж (сред. силы) | 1.4401 |
