АВТОМАТИЧЕСКАЯ СИСТЕМА 415
ИНСТРУКЦИЯ ПО УСТАНОВКЕ
1 ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ СТАНДАРТАМ ЕС
(ДИРЕКТИВА 98/37/EC)
Производитель: FAAC S. p.
Адрес: Via Benini, Zola Predosa BOLOGNA - ITALY
Заявляет: Привод модели 415,
· произведен для включения в автоматическую систему, или для совместной работы с другой автоматической системой в соответствии с требованиями Директивы 98/37/EC
· соответствует всем требованиям безопасности, изложенным в следующих директивах ЕС:
73/23/EEC и соответствующего дополнения 93/68/EEC
89/336/EEC и соответствующего дополнения 92/31/EEC и 93/68/EEC
Кроме этого, производитель заявляет о том, что указанное оборудование не может вводиться в эксплуатацию до тех пор, пока автоматическая система, в которую оно входит, не будет соответствовать требованиям директивы 98/37/EC.
Болонья, 01.02.2005
Управляющий директор
2 ОСНОВНЫЕ ПРАВИЛА БЕЗОПАСНОСТИ
1) FAAC снимает с себя любую ответственность за последствия неправильного использования данного продукта или его использования не по назначению.
2) Не устанавливайте оборудование во взрывоопасной среде – присутствие в воздухе огнеопасных газов или паров представляет собой серьезную опасность.
3) Механические составляющие должны соответствовать положениям Европейского Стандарта EN 12604 и EN 12605. Для стран, не входящих в ЕС, для достижения необходимого уровня безопасности требования указанных стандартов должны соблюдаться в дополнение к соответствующим требованиям национального законодательства.
4) FAAC не отвечает за несоответствие закрывающихся элементов, подлежащих автоматизации, а также за любую деформацию, которая может возникнуть в процессе эксплуатации.
5) Монтажные работы должны соответствовать положениям Европейского Стандарта EN 12453 и EN 12445. Для стран, не входящих в ЕС, для достижения необходимого уровня безопасности требования указанных стандартов должны соблюдаться в дополнение к соответствующим требованиям национального законодательства.
6) Перед тем как производить любые работы, связанные с системой, отключите электропитание.
7) При подключении необходимо использовать общий выключатель с расстоянием между контактами от 3мм и более. В качестве альтернативы может использоваться термомагнитный автоматический многополюсный выключатель на 6А.
8) Убедитесь в наличии дифференциального выключателя верхнего уровня электрической системы с порогом 0,03А.
9) Проверьте состояние заземления и подключите к ней металлические части.
10) Устройства (элементы) безопасности (стандарт ЕС EN 12978) используются для обеспечения безопасности в зоне, где механическое перемещение частей системы представляет угрозу, например удар, захват, порез.
11) Используйте хотя бы один сигнальный индикатор (например FAACLIGH) на всю систему, а также соответствующие предупреждающие наклейки в зоне, упомянутой в пункте 16.
12) FAAC снимает с себя любую ответственность за причинение какого бы то ни было ущерба в случае использования в автоматической системе компонентов чужого (не FAAC) производства.
13) Для ремонта оборудования используйте только оригинальные запасные части FAAC
14) Не изменяйте никакие элементы автоматической системы.
15) Организация, производящая монтаж систем, обязана в полном объеме проинформировать конечного пользователя (его представителя) о порядке ручного управления системой в случае каких-либо непредвиденных обстоятельств, а также передать ему инструкцию по эксплуатации.
16) Не допускайте нахождения в непосредственной близости от системы во время её работы детей, других людей, каких-либо предметов.
17) Храните пульты управления и располагайте другие элементы управления в недосягаемости детьми для того, чтобы избежать несанкционированного включения системы.
18) Движение через ворота можно производить только тогда, когда система остановлена.
19) Пользователь не должен предпринимать никаких самостоятельных действий по ремонту. В любых случаях должен вызываться квалифицированный персонал.
20) Ремонт и обслуживание: проверяйте как минимум каждые 6 месяцев эффективность системы, в частности элементов безопасности (включая, где это возможно, толкающее усилие привода) и механизмы разблокировки.
21) Всё, что не предусмотрено данной инструкцией, запрещено.
3 ОПИСАНИЕ
Автоматическая система 415 для распашных ворот представляет собой электромеханический нереверсивный привод, который передает движение от двигателя к створке посредством червячной передачи.
Привода представлены в различных версиях. Версии LC оборудованы концевыми выключателями на открытие и закрытие.
Нереверсивная система обеспечивает механическое запирание ворот в тот момент, когда они не используются. Удобная и безопасная система разблокировки с пользовательским ключом позволяет открывать створки ворот вручную в случае возникновения каких-либо проблем или отключения электроэнергии
| Внимание: · Правильная работа привода и заявленные характеристики возможны лишь при использовании оригинальных аксессуаров и элементов безопасности FAAC. · При отсутствии механических защитных муфт (трещеток) необходимо использовать платы управления с электронной регулировкой усилия во избежание нанесения воротами ущерба людям и имуществу при возможном их нахождении на пути движения створки. · Автоматическая система 415 предназначена только для обеспечения возможности регулировать въезд транспорта на территорию или выезд с неё. Не допускайте использования системы 415 в каких-либо других целях. | ||||

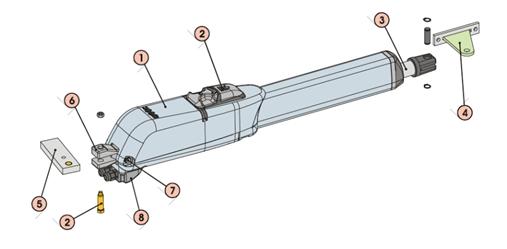

ПОЗ. | ОПИСАНИЕ |
| |||
1 | Привод |
| |||
| Механизм разблокировки |
| |||
3 | Шток |
| |||
4 | Передний кронштейн |
| |||
5 | Задний кронштейн |
| |||
6 | Вилка заднего крепления |
| |||
7 | Втулка заднего крепления |
| |||
| Крышка кабельного разъема |
| |||
2
|
|

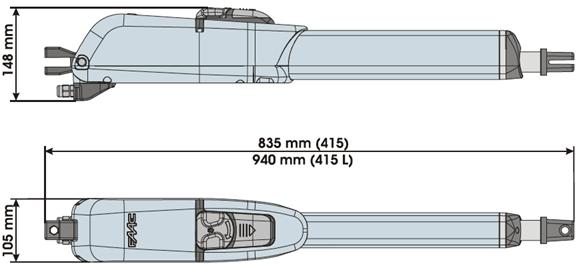

4 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
415 | 415 LS | 415 L | 415 L LS | 415 24B | 415 LS 24B | 415 L 24B | 415 L LS 24B | B | 415 LS 115B | 415 L 115B | 415 L LS 115B |
Питание | 220В переменный | 24В постоянный | 115В переменный | |||||||
Потребляемая мощность (Вт) | 300 | 70 | 300 | |||||||
Потребляемая сила тока (А) | 1,3 | 3 | 2,5 | |||||||
Температурная защита (°С) | 140 | - | 140 | |||||||
Пусковой конденсатор (мкФ) | 8 | - | 25 | |||||||
Усилие (даН) | 300 | 280 | 300 | |||||||
Длина хода штока (мм) | 300 | 400 | 300 | 400 | 300 | 400 | ||||
Скорость движения штока (см/с) | 1,6 | 1,85 | ||||||||
Макс. длина створки (м) | 3(1) | 4(2) | 3(1) | 4(2) | 3(1) | 4(2) | ||||
Тип и интенсивность использования при 20°С | S3 30% | S3 35% | S3 30% | S3 35% | 100% | S3 30% | S3 35% | S3 30% | S3 35% | |
Среднее кол-во циклов в час при 20°С | 30 | 25 | 75 | 30 | 25 | |||||
Среднее кол-во циклов в час при 20°С | S3 30% | S3 35% | S3 30% | |||||||
Класс защиты | IP54 | |||||||||
(1) Со створкой длиной более 2,5 м необходимо использовать внешний электрический замок.
(2) Со створкой длиной более 3 м необходимо использовать внешний электрический замок.
4.1 ВЕРСИИ
МОДЕЛЬ | ВЕРСИЯ <
