Групповое управление на четыре электропривода ГУ-4.Р
Групповое управления ГУ-4.Р предназначено для увеличения количества одновременно управляемых электроприводов с помощью одного устройства автоматики, например, универсального устройства, радиоуправления или Nero-8013/8014.
• ГУ-4.Р можно объединять между собой в группы для управления 8-ю, 12-ю и более электроприводами.
• Небольшие габаритные размеры
ВНИМАНИЕ! Нельзя использовать ГУ-4.Р только с выключателем без дополнительных устройств автоматики, обеспечивающих защиту от одновременного включения обоих направлений и задержку включения противоположного направления при реверсе.
Технические характеристики
Номинальное питающее напряжение, В/Гц..............................................................+10,-15)/50
Максимально допустимый коммутируемый ток, А............................................................. не более 3
Номинальное коммутируемое напряжение, В.......................................................................±10
Количество управляемых электроприводов.................................................................................... 4
Габаритные размеры (без корпуса), мм................................................................................ 50х50х43
в корпусе............................................................................................................................ 94х130х57
Температура окружающей среды, °С............................................................................ от -20 до +45
Класс защиты от поражения электрическим током по ГОСТ 27570................................................... II
(не требует защитного заземления)
Порядок монтажа
• Ознакомиться со схемой подключения.
• Выполнить подключение (монтаж) с учетом замечаний, изложенных ниже.
ВНИМАНИЕ! Устройство должно быть установлено в корпус для защиты от влаги и пыли.
Для подключения питающей сети 220В необходимо использовать провод в двойной изоляции с поперечным сечением жилы 1,5-2,5 мм2. Для подключения устройства автоматики можно использовать провод с поперечным сечением жилы 0,75 мм2. Для подключения электропривода необходимо использовать провод с поперечным сечением жилы 0,75-1,5 мм2.
ВНИМАНИЕ! Если суммарная мощность электроприводов на объекте превышает 1.5кВт, следует их разбить на группы по 1...1.5 кВт, подключив питающее напряжение к каждой группе от электрощита отдельным кабелем, возможно также распределение этих групп на разные фазы 3-х фазной сети.

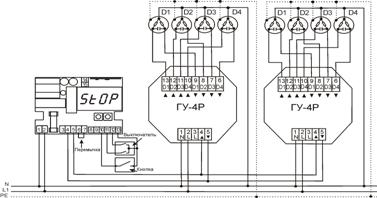

Рис.1 Пример схемы управления 8-ю электроприводами с использованием УС-2.15

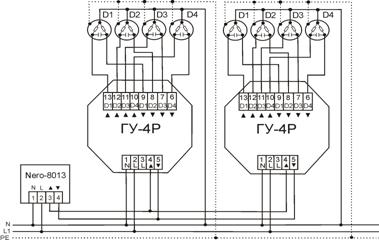

Рис. 2 Пример схемы управления 8-ю электроприводами с использованием системы Nero

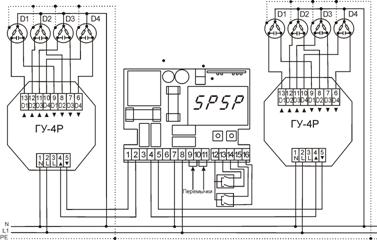

Рис. 3 Пример схемы управления 8-ю электроприводами с использованием Р-5.5
Рис.4 Пример схемы управления 8-ю электроприводами с использованием Р-5.6

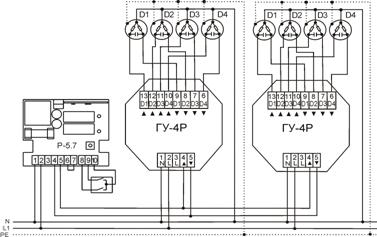

Рис.5 Пример схемы управления 8-ю электроприводами с использованием Р-5.7
