Wilson-Великобритания

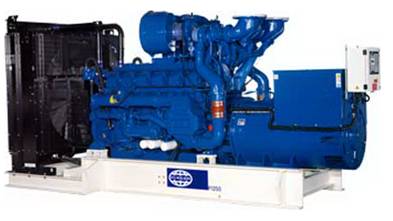

1.Технические характеристики ДЭА:

Модель электростанции	P1250P3
Мощность, кВА/кВт	1250/1000
Режим работы	постоянно
Время работы	24ч/сут, допускается перегрузка 10% в теч. 1ч кажд. 12ч
Исполнение	открытое
Размеры, ДхШхВ	4820х1895х2424 мм
Емкость топл. бака	не устанавливается
Масса	9255 кг
Модель дизеля	Perkins 4012-46TWG2A
Количество цилиндров	12V
Диаметр/ход поршня, мм	160/190 мм
Степень сжатия	13,1 : 1
Частота вращения двигателя	1500 об/мин
Расход топлива при номинальной мощности	257,1 л/ч
Объем системы охлаждения	196 л
Объем масляной системы	177 л
Макс, мощность на валу	1217 кВт
Запуск и выход на рабочий режим	25-30 с
Модель генератора	Leroy Somer LL8224H
Характеристики тока	400 В и 230 В / 50 Гц
Количество фаз	3
Погрешность напряжения	не более 0,5 В
Коэффициент мощности	0,8
Отвод тепла через выхлоп	1001 кВт
Отвод тепла через cист. охлажд.	401 кВт
Излучаемое тепло	89 кВт

1.2. Стандартная комплектация дизельной электростанции

1. Дизельный двигатель “Perkins”

2. Генератор синхронный “Leroy Somer”.

3. Монтажная рама с виброизолирующими прокладками.

4. Аккумуляторные батареи.

5. Промышленный Глушитель.

6. Комплект эксплуатационно-технической документации.

1.3 Комплектация ДЭА Р1250Р3:

Обозначение	Наименование	P1250Р3
PWP1.1	Панель управления PowerWizard. 1+	+
СB	Автоматический выключатель	+
WН	Подогреватель охлаждающей жидкости на 220/240В	+
PBC5	Статическое зарядное устройство аккумулятора 5А CVC220/240В	+
EB1	Гофрированная труба (сильфон)	+
ES1	Промышленный глушитель	+
WSI	Устройство останова ДЭА при низком уровне охлаждающей жидкости	+
AR20D	Регулятор выходного напряжения – AREP возбуждение	+
LP2	Ручной насос для откачки масла	+
WA1C	50 % антифриз (до – 36 о С)	+
WT1	Переходной фланец радиатора	+

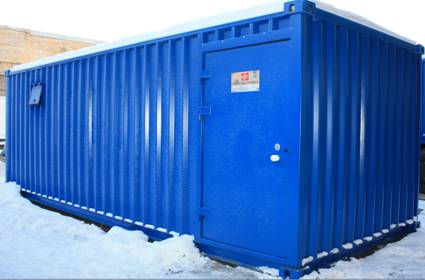

2. Основные данные по Блок-контейнеру

Теплоизолированный контейнер на t = -50°до + 45 ° C (по теплоизоляции).

Основание и каркас контейнера выполнено из стальных балок и труб, несущий корпус со стенками выполнены из профилированных стальных листов толщиной 1,2 мм. Пол изготовлен из рифленой стали толщиной 4 мм.

Конструкция пола обеспечивает сток жидкости в специальные лотки со сливными отверстиями, водонепроницаемость.

Автоматическая приточно-вытяжная вентиляция.

Рама контейнера усилена, изготовлены закладные устройства для монтажа и крепления дизель генератора и вспомогательного оборудования.

Конструкция входной двери предусматривает ее открытие на угол 150°, установлены доводчики дверей, наличие эластичного уплотнения по всему периметру, плотно прилегающего к раме в закрытом положении, невозможность ее снятия в запертом положении, возможность отпирания внутри контейнера без ключа, невозможность самооткрывания под воздействием вибрации и нагрузок, возникающих в процессе эксплуатации.

Изготовлены технологические отверстия для установки впускных и выпускных жалюзи с автоматическим приводом, дверей, отвода выхлопных газов, для кабельных вводов.

Выхлопные трубы теплоизолированы материалами с температурой применения не менее 500°С.

Внутренняя электропроводка выполнена согласно ПУЭ.

В контейнере установлен распределительный щит собственных нужд (ЩСН), штепсельные розетки на 24В, 220В.

Система освещения (уровень освещенности люкс составляет: поверхность панели щитов управления-80, в местах обслуживания дизеля и генератора -30, пол-10).

Подвод силовых и контрольных кабелей осуществлен через сальниковые вводы.

Расходный топливный бак на 3500 л, размещен в блок-контейнере в отдельном отсеке с собственной системой пожаротушения

Система обогрева и вентиляции В контейнере система вентиляции состоит из двух окон приточно-вытяжной вентиляции с антивандальными жалюзийными решётками из 1,5 мм профиля оборудованными крышками с опорными отсечными боковыми листами. Крышки окон из стального листа толщиной не менее 1,5 мм, с фиксаторами для открытого положения и запорами для закрытого положения. Окна приточно-вытяжной вентиляции снабжаются унифицированными воздушными жалюзийными клапанами (УВК) прямоугольного сечения не примерзающей конструкции, с электроприводами на 24V или 220V с плавной автоматической регулировкой. Для прогрева воздуха до рабочих температур используются масляные обогреватели с встроенным термостатом и регулятором мощности, подключаемые к щиту собственных нужд (ЩСН). Терморегуляция осуществлена с помощью УВК и термодатчиков.

Заземление контейнера с помощью двух заземляющих болтовых зажимов, имеющие специальные знаки, выполненные по ГОСТ 12.4026-01. Всё электрооборудование заземлено видимыми перемычками.

Для обеспечения безопасной эксплуатации предусмотрена система охранно-пожарной сигнализации, система автоматического пожаротушения и два углекислотных огнетушителя ОУ-3.

Установлен отдельно стоящий расходный топливный бак (3500л.) с подкачкой топлива (датчики уровня, топливопроводы, электронасос, ручной топливный насос).

Материалы контейнера - трудногорючие (ГОСТ 12.01.044-89).

Смонтировано аварийное освещение на 24В.

Все элементы конструкции контейнера, подверженные процессам коррозии, имеют защитное покрытие.
