Трубы железобетонные безнапорные (стр. 5 )

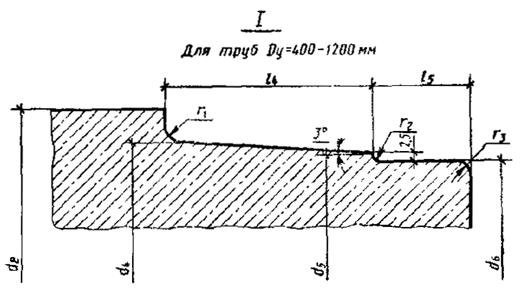

Черт. 8

Таблица 11

Трубы типа ТСП

Dу, мм	Типоразмер трубы	Размеры труб, мм																											Суммарная масса трубы, т
di	de	d1	d2	d3	d4	d5	d6	t	t1	l	l1	l2	l3	l4	l5	l6	h	h1	h2	h3	b	b1	b2	r1	r2	r3
1000	ТСП100.35	1000	1200	1212	1430	1202	1176	1169	1164	100	109	3500	3670	170	220	70	30	180	1230	440	30	115	800	160	30	5	2	5	4,0
ТСП100.50	5000	5170	5,5
1200	ТСП120.35	1200	1420	1433	1670	1422	1397	1390	1385	110	118,5	3500	3675	175	1450	520	125	960	190	6	3	5,0
ТСП120.50	5000	5175	7,0
1400	ТСП140.35	1400	1620	1633	1876	1621	1597	1591	1577	121,5	3500	3690	190	75	195	1660	650	40	128	1200	240	40	-	-	6,3
ТСП140.50	5000	5190	9,0
1600	ТСП160.35	1600	1840	1854	2116	1842	1811	1805	1791	120	131	3500	3690	230	1880	660	138	7,5
ТСП160 50	5000	5190	10,5

Трубы типа ТФП

Черт. 9

Таблица 12

Трубы типа ТФП

Dу, мм	Типоразмер трубы	Размеры труб, мм																					Справочная масса трубы, т
di	de	d1	d2	d3	d4	t	l	l1	l2	l3	h	h1	h2	h3	h4	h5	h6	b	b1	b2
1000	ТФП100.50	1000	1200	1078	1118	1074	1126	100	5000	5070	55	80	1230	440	30	41	39	37	37	800	160	30	5,3
1200	ТФП120.50	1200	1420	1280	1324	1280	1334	110	5090	75	100	1450	520	48	40	43	40	960	190	6,8
1400	ТФП140.50	1400	1620	1480	1524	1480	1534	1660	650	40	1200	240	40	8,5
1600	ТФП160.50	1600	1840	1700	1740	1690	1750	120	1880	660	50	50	45	45	10,0
2000	ТФП200.45	2000	2260	2108	2160	2100	2170	130	4500	4590	2310	730	50	54	50	1300	260	50	11,8
2400	ТФП240.30	2400	2700	2510	2570	2514	2590	150	3000	3110	95	120	2750	880	65	55	55	57	1600	320	11,0
