6. Гарантийные обязательства.
Изготовитель гарантирует работоспособность изделия в соответствии с заявленными техническими характеристиками в течение 12 месяцев со дня продажи при соблюдении владельцем условий хранения, монтажа и эксплуатации.
Примечание. | Работа аппаратуры гарантируется в условиях нормальной электромагнитной обстановки. |
Гарантия не распространяется на изделие:
-имеющее механические повреждения и следы вскрытия или ремонта владельцем или третьими лицами;
-вышедшее из строя в результате нарушения условий эксплуатации;
-вышедшее из строя в результате воздействия непреодолимых сил (природных явлений, стихийных бедствий, аварий на электросетях и т. п.).
7. Гарантийный талон.
№ п п | Наименование изделия | Кол-во | Сер. номер |
1. | Видео усилитель-разветвитель УР-4 | 1 |
Отк №8 Отметка ОТК 20.05.2013 ________________ (Подпись и дата) | ______________ (Дата продажи) | _________________ (подпись Продавца) | М. П. |
Гарантийный ремонт производится в сервисном центре
-Информ» по адресу:
Санкт-Петербург, Нарвский пр. д. 14
Тел./Факс: +7(8
www. *****
e-mail: *****@***ru
Настоящим подтверждаю приемку изделия в полном комплекте, пригодного к использованию, а также подтверждаю приемлемость гарантийных условий | __________________ (подпись Покупателя) |
8. Сведения о рекламациях.
Дата | Количество часов работы до возникновения неисправности | Краткое содержание неисправности | Дата направления рекламации и № письма | Меры предпринятые по рекламации |
-ИНФОРМ»
 |
 |
Видео
усилитель-разветвитель
УР-4
Паспорт
Санкт-Петербург
-2013-
1. Назначение.
Уситель-разветвитель 1:4 (УР-4) предназначен для разделения видеосигнала на четыре нагрузки, а также для его усиления (или ослабления). Содержит интегрированный низкочастотный фильтр и элементы защиты выходов от перегрузки и перенапряжения.
2. Комплект поставки.
1. Видео усилитель-разветвитель УР-4 | - 1шт. |
2. Корпус крепежный | - 1шт. |
3. Настоящий паспорт | - 1шт. |
3. Основные технические характеристики.
§ Напряжение питания постоянного тока, В. | 12±1,2 |
§ Ток потребления, мА не более | 70 |
§ Коэффициент усиления | 0÷2 |
§ Максимальное входное напряжение, В. | 2,5 |
§ Максимальное выходное напряжение, В. | 3,0 |
§ Диапазон рабочих температур, °С | от минус 40 до 50 |
§ Режим работы | непрерывный |
§ Габаритные размеры (Д, Ш, В), мм | 90х60х30 |
§ Масса, кг, не более | 0,15 |
|
Внимание! | Монтаж и подключение устройства производить только при отключенном питании. Устройство должно быть защищено от прямого воздействия влаги. |
4.1. Закрепить основание корпуса в месте установки УР-4.
4.2. Закрепить плату УР-4 к основанию.
4.2. Подключить к УР-4 ТВ камеру и оконечные устройства (см. рис.1).
4.3. Установить верхнюю крышку.

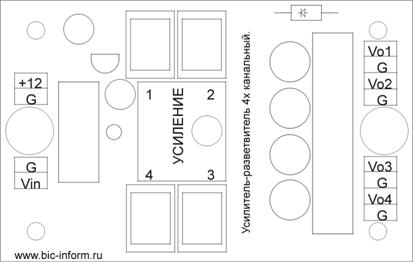

Рис. 1. Схема подключения и расположения элементов регулировки УР-4.
5. Рекомендации по проведению кабельных коммуникаций.
5.1. Для соединения УР-4 с телевизионной камерой и мониторами (квадраторами) использовать коаксиальный кабель типа РК-75.
5.2.Для подключения источника питания использовать силовой кабель типа ШВП с сечением токоведущих сил, обеспечиваюшим передачу требуемой мощности (см. п.3).
