Прожектор заливающего света
ПЗС-ЛУЧ 01 2х400 УХЛ1
ТУ
ПАСПОРТ
г. Самара
2013г.
1. Назначение прожектора
Прожектор заливающего света ПЗС-ЛУЧ 01 2х400 предназначен для наружного освещения открытых площадей, строительных площадок, стадионов, автостоянок, фасадов зданий, архитектурных сооружений и других открытых пространств. Прожектор может быть установлен на мачтах, железобетонных и металлических опорах, зданиях и строительных сооружениях.
Прожектор заливающего света ПЗС-ЛУЧ 01 2х400 соответствует требованиям ГОСТ Р МЭК 60598-1 – 2003 и ГОСТ Р МЭК 6059.
2. Конструкция прожектора
- корпус светового прибора изготовлен из алюминиевого сплава методом литья под давлением;
- отражатель изготовлен из проката алюминия высокой частоты, фирмы ALANOD;
- уплотнительная прокладка из кремнийорганической резины;
- защитное стекло закаленное, силикатное, термостойкое;
- скоба для крепления изготовлена из стали;
- корпус и крышка выносного ПРА (пускорегулирующий аппарат - предназначен для зажигания и стабилизации тока разрядных ламп высокого давления) изготовлены из стального проката.
3. Технические характеристики
- напряжение питающей сети ~220В (±5%);
- номинальная частота 50Гц;
- степень защиты IP54;
- класс светораспределения – П;
- тип лампы ДНаТ;
- тип цоколя Е40;
- масса светового прибора 7,4кг;
- масса одного ПРА 6,8кг
Прожектор должен сохранять свои характеристики при температуре окружающей среды от -50°С до +45°С и относительной влажности от 45% до 90%.

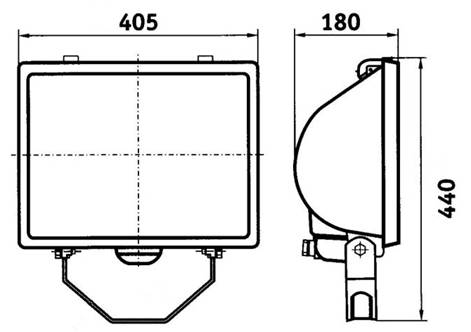

Габаритные размеры прожектора приведены на рисунке 3.
Рисунок 3
4. Указания по эксплуатации
Прожектор рекомендуется устанавливать на опорную поверхность, при помощи крепежной скобы «лиры» с тремя отверстиями М10.
Соединение светового прибора с пускорегулирующим аппаратом производить проводом длиной не более 1,5 метров.
Пускорегулирующий аппарат устанавливается отдельно от светового прибора. Для подключения к сети необходимо снять крышку и ввести кабель в корпус через резиновый сальник. Подключение провести к клеммам с надписью «Сеть» и к винту заземления. Световой прибор подключается к клеммам с надписью «Лампа». После подключения крышку и резиновый уплотнитель закрепить винтом.
Лампы в прожекторе должны загораться в течение 1-2 минут, а стабилизация их параметров должна происходить в течение 5-10 минут с момента зажигания.
Повторное зажигание ламп должно производиться не ранее 5 минут после их отключения.
5. Меры безопасности
При включенном напряжении питания запрещается производить любые работы с прожектором. Установку и замену ламп, а также чистку светового прибора производить только после того, когда прибор отключен от питающей сети и остыл.
6. Гарантийные обязательства
Гарантийный срок составляет 36 месяцев со дня ввода прожектора в эксплуатацию, при условии соблюдения требований настоящего паспорта и замены перегоревших ламп. Срок службы – 8 лет.
7. Транспортировка и хранение прожектора
Транспортировку прожектора допускается осуществлять любым транспортом с обеспечением защиты от сильной тряски, ударов и падения с высоты. Прожектор следует хранить в сухом, хорошо проветриваемом помещении, при отсутствии сильной влаги и активных химических паров, негативно влияющих на сплавы алюминия.
Температура окружающей среды при хранении должна быть в пределах от -50°С до +50°С, абсолютная влажность воздуха 95% при температуре 25°С.
8. Комплект поставки
- световой прибор – 1шт.;
- пускорегулирующий аппарат (ПРА) – 2шт.;
- лампа ДНаТ-400 – 2шт.;
- паспорт – 1шт. (на партию из 10 световых приборов).
9. Свидетельство о приемке
Прожектор(а) ПЗС-ЛУЧ 01 2х400 УХЛ1 220В IP54 соответствует(ют) техническим условиям ТУ , изготовлен(ы) ____________________2013 года в количестве _______ шт. и признан(ы) годным(и) к эксплуатации.
Подпись ответственного лица: _______________ ________________ ________________
число, месяц, год личная подпись Ф. И.О.
МП
Предприятие-изготовитель: Комплект», РФ, Самарская область, город Самара, пр-т Карла-Маркса, дом 190, офис 507, т/ф , е-mail: *****@***ru
