Лабораторная работа № 4
ОЦЕНКА ПРОИЗВОДИТЕЛЬНОСТИ WAN ПРИЛОЖЕНИЯ

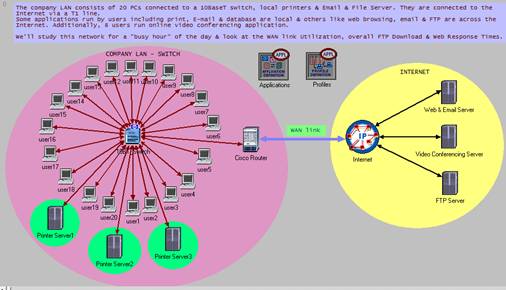

Добавление локального сервера электронной почти и файл-сервера

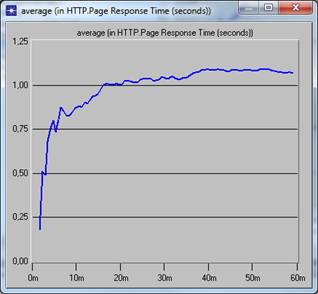

Загрузка связи WAN Время отклика веб-приложения
Время отклика загрузки файлов по FTP
выводы:
- использование связи достигает 92% ;
- время отклика веб-приложения близко к 1.3 сек;
- время отклика загрузки FTP близко к 2.5 сек;
- при таком использовании канала связи остается совсем небольшой процент доступной полосы пропускания для приложений пользователей.

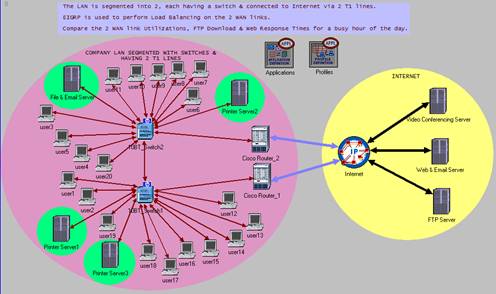

Добавим резервную связь Т1, чтобы удвоить пропускную способность
Проведем сравнительный анализ использования связей, времени отклика Web приложения и загрузки FTP

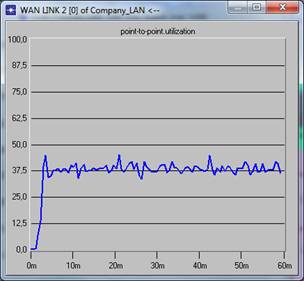

Загрузка связи на первом WAN Загрузка связи на втором WAN (сравнение с предыдущей архитектурой)

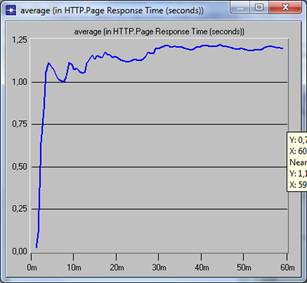

Сравнение времени отклика загрузки Сравнение времени отклика
файлов по FTP (среднее значение). веб-приложения
выводы:
1. как и ожидалось, использование канала связи снизилось с 92% до 55%, а использование нового канала связи близко к 40%, т. е. балансировка нагрузки работает отлично;
2. время отклика Web приложения снизилось от 1.1 сек. до 0.45 сек;
3. время отклика загрузки по FTP снизилось от 1.25 сек. до 0.6 сек;
4. полученные результаты показывают значительное улучшение условий использования канала связи и времени отклика.

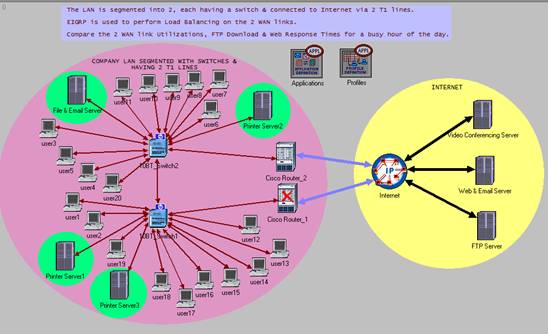

Преимущество использования дополнительной Т1 линии можно увидеть при выходе из строя одного из маршрутизаторов или одной из связей.

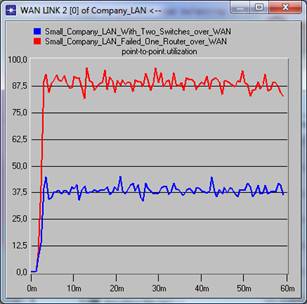

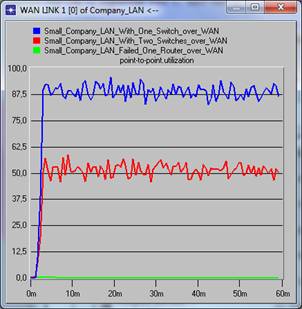

сравнение статистики загрузки сравнение статистики загрузки
канала связи для первого WAN канала связи для второго WAN

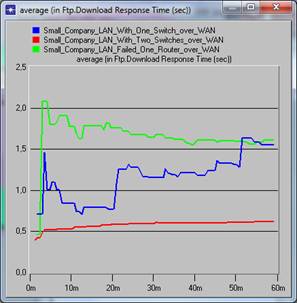

Сравнение времени отклика загрузки Сравнение времени отклика
файлов по FTP (среднее значение). веб-приложения
Выводы по лабораторной работе
1. Время отклика для двух критичных задач (загрузка по FTP и загрузка Web страницы) в данной лабораторной работе является основным критерием. В результате загрузка линии связи достигает, в среднем до 92%. Время отклика Web приложения близко к 1.3 сек. Время отклика загрузки FTP близко к 2.5 сек. Полученная загрузка линии связи говорит о том, что остается мало доступной полосы пропускания для приложений пользователей
2.Полученные результаты показывают, что дополнительная связь Т1 дает значительное улучшение условий исполнении связи и времени отклика приложения. После добавления второй (резервной) линии связи, загрузка линии связи снизилась с 92% до 55%, а загрузка новой линии связи близка к 40%. Время отклика Web приложения снизилось от 1.1 сек. до 0.45 сек. Время отклика загрузки FTP снизилось от 1.25 сек. до 0.6 сек. Это говорит о значительном улучшении использования как самой линии связи, так и уменьшении времени отклика приложений.
3. Кроме того, если один из маршрутизаторов выходит из строя, все пользователи все же могут получить доступ к Интернету за счет более полного исполнения связи и лучшего времени отклика.
Задания на самостоятельную работу.
Сценарий 1. Необходимо создать копию сценария Small_Company_LAN_With_One_Switch_Over_WAN и изменить скорость передачи данных WAN связи для получения среднего времени отклика веб-серфинга 0.5 с.

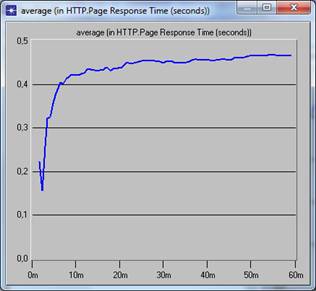

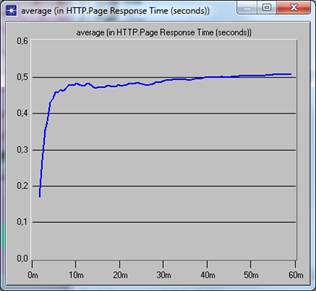

Время отклика до изменения скорости Время отклика после изменения
передачи данных WAN скорости передачи данных WAN
(до 2МБ/c)
Затем продублировать сценарий Small_Company_LAN_With_Two_Switches_Over_WAN и установить скорость WAN связей в T1. После этого необходимо оценить время отклика при веб-серфинге.
Время отклика при установленной скорости WAN связей в T1.
Сценарий 2. Имеется продолжительный поток данных между музыкальным сервером и несколькими пользователями, определенный объектом <возникающий трафик> (Traffic Demand). Можно просмотреть этот объект, выбрав View > Demand Objects > Show All. Для редактирования параметров трафика нужно изменить поля Traffic (packets/sec) и Traffic (bits/sec) объекта <возникающий трафик> (Traffic Demand).
Время отклика до изменения трафика Время отклика после изменения трафика
между музыкальным сервером и пользователями
Вывод: при увеличении трафика между музыкальным сервером и двумя пользователями в 10 раз время отклика веб-приложения значительно увеличилась.
Сценарий 3. Необходимо скопировать последний сценарий (не дополнительный). Затем нужно восстановить работоспособность выведенного из строя маршрутизатора и вывести из строя одну из WAN связей. Изменятся ли результаты?
Время отклика с неработоспособным Время отклика с неработающей WAN
маршрутизатором связью
Полученные результаты показывают, что время отклика веб-приложения уменьшилось.
