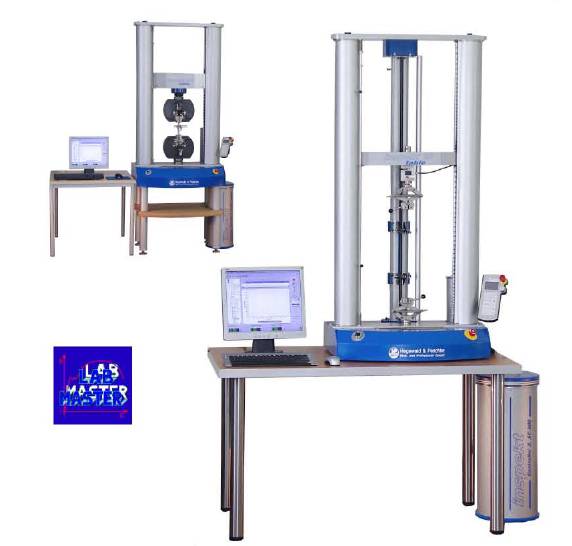

Универсальная испытательная машина

inspekt 5кН-50 кН




Технические характеристики

inspekt 5 кН /50 кН

Механическая конструкция

2 шарнирно-винтовые пары, привод с АC - серводвигателем

Одна рабочая зона до номинальной нагрузки

Ширина рабочей зоны: 420 мм

Рабочий ход: 1100 мм

По дополнительному заказу: переоснащение в напольную модель, требуемые принадлежности: стол для машины

Стандартные функции

Программируемый контроль нагрузки, перемещения или удлинения

Защита от перегрузки, автоматическая калибровка

Программа диагностики

Детектор обрыва образцов, функция возврата

Ручное позиционирование с помощью программы

inspekt

Номинальная нагрузка (растяжение / сжатие)

5 кН

10 кН

20 кН

50 кН

Скорость испытания до номинальной нагрузки

300 W

0,01-2000 мм / мин

0,01-1200 мм / мин

0,01-600 мм / мин

0,01-200 мм / мин

900 W

/

0,01-2000 мм / мин

0,01-2000 мм / мин

/

Скорость возврата

300 W

2000 мм / мин

1200 мм / мин

600 мм/ мин

200 мм / мин

900 W

/

2000 мм / мин

2000 мм / мин

/

Диапазон измерения силы

В диапазоне от 0,4 -100% от мощности силоизмерительного датчика 1-ого класса (по выбору погрешность 0,5; +/- 1% соответствует DIN 51221 1-ого класса, EN 10002-2, ASTM E4, DIN EN ISO 7500 1-й класс)

Разрешение измерения силы

+/-180.000 разрядов при 20 миллисекунд постоянной интегрирования

Измерение перемещения

Нарастающий квадратный входной сигнал с контролем датчика, сохранение позиций траверсы

Разрешение измерения перемещения

0,01 микрон

Интерфейс

USB 2.0

Интервал обработки данных

50 Гц (стандарт) / по выбору 400 Гц со специальным программным внешним модулем

Дополнительные каналы

Установка 2 дополнительных приборов с аналоговым (цифровым) входом (выходом), +/- 10 В, плата устройства защиты, предусмотрен разъем для защитного экрана

Параметры питания

115 / 230 VАС, 0,7 kVA, 50 / 60 Гц, 5-40º С,

20-80 %влажность

Габариты Ш х Д х В

685х550х1420 мм

Масса

100 кг

100 кг

130кг

150 кг

Дополнительное заказываемое оборудование

- пульт управления с идентификацией усилия и перемещения на дисплее для ручного позиционирования и автономного режима работы без ПК, гофрированные чехлы для шпинделя, опорная рама

- силоизмерительный датчик от 50 Н до 50 кН

-захваты для испытаний на растяжение, сжатие, изгиб, специальные приспособления, внешнее оборудование

-ПК (стандарт), операционная система Windows 2000/XP

-версии программного обеспечения ЛабМастера:BASIC / SCIENCE

Переходник

5 кН/ 10 кН/ 20 кН – R 20/8

50 кН - R36/18
