Нарезчик визиток Cyklos CPS 325

Нарезчик визиток CYKLOS CPS 325

(Ротационная резательная машина)

Инструкция по эксплуатации

1)  Технические характеристики:

-  размер визиток (исходная установка) 90х50

-  другие размеры (мм) 85х55, 90х55, 85х50, 95х55

-  максимальная рабочая ширина/ длина 325 мм

-  удельный вес бумаги 80 – 400 г/м2

-  размеры машины длина l = 296 мм

ширина w = 442 мм

высота h = 293 мм

-  вес машины 15 кг

-  срок службы ножей самозатачивающиеся

-  напряжение / частота 230 В / 50 Гц

-  сила тока 150 мА

2)  Описание и использование машины:

Резательная машина предназначена для резки бумаги и ламинированных визиток – 10 штук из одного листа

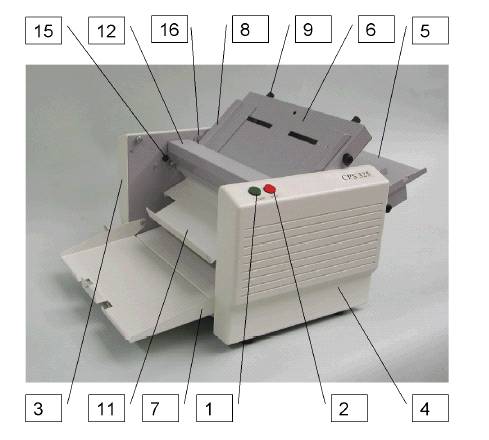

Кнопка START Кнопка STOP Задняя крышка Передняя крышка Подающий лоток «А» Подающий лоток «В» Выводной лоток Направляющие Фиксатор направляющих Винт для параллельного перемещения направляющих Лоток для визиток Откидная крышка I Выдвижная крышка II Откидная крышка II Фиксатор Винт подающего лотка Прижимной ролик Режущий диск Резиновое кольцо Верхний стержень 1 Верхний стержень 2 Нижний стержень 1 Нижний стержень 2 Регулировочный винт Шаблон Центральный шаблон Ключ (шестигранный) Болты подвески

3)  Установка и эксплуатация машины

Переместите подающий лоток «А» (5) из вертикального положения, установленного на время транспортировки. Перед установкой лотка в машину, ослабьте болты подвески (28). Установите подающий лоток «В» (6) в рабочее положение, при этом освобождается выводной лоток (7). Отрегулируйте направляющие (8) в соответствии с требуемым масштабом, так чтобы находящий между ними лист бумаги двигался свободно, с минимальным зазором. Включив машину нажатием кнопки «START» (1), нарежьте отдельные листы бумаги, пропустив их через подающий лоток «А» (5), затем положите полоски бумаги в подающий лоток «В» (6) и нарежьте "визитки". После размещения полосок бумаги между направляющими, они должны сами протягиваться к резательному механизму машины. Если подталкивать бумагу рукой, можно нарушить перпендикулярность резки. В процессе резки необходимо периодически вынимать бумагу из лотка с визитками (11) во избежание его переполнения.

4)  Инструкции по настройке машины под другие размеры визиток

Ротационная резательная машина CPS 325 исходно отрегулирована на получение визиток размером 90 х 50 мм. С помощью шаблонов, которые входят в прилагающийся комплект аксессуаров, машину можно отрегулировать под другие размеры визиток.

Всегда отключайте машину от источника тока перед ее настройкой. Предупреждение: остерегайтесь травм, причиной которых могут стать режущие диски!!

1. Выньте подающий лоток (5) из машины. Ослабив болты (15), выдвиньте крышки (12), (14) и удалите из машины крышку (13).

Во время перемещения крышек, машина предохраняются от внезапного старта с помощью специальных микропереключателей.

2.  Регулировка верхнего режущего механизма (стержни 20, 21):

a) Ослабив регулировочные винты (24) на стержнях (20, 21) с помощью ключа (27), освободите режущие диски (18) и прижимные ролики (17).

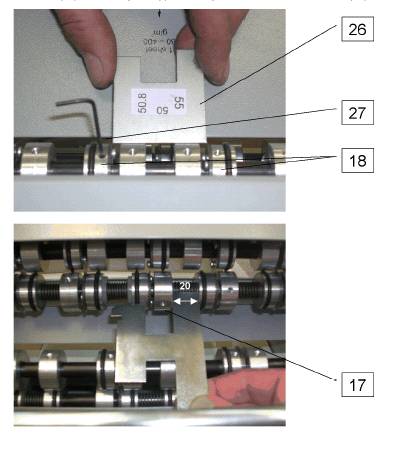

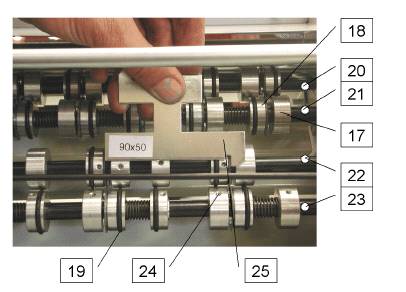

b) С помощью шаблона (26) отрегулируйте центральную пару режущих дисков под требуемый размер. Установите пару центральных режущих дисков так, чтобы правый и левый диски находились примерно на одинаковом расстоянии от центра стрежня. Отрегулируйте крайние диски также при помощи шаблона (25).

c) По шкале шаблона (25) установите прижимные ролики (17) на стрежне (21) так, чтобы они оказались на расстоянии около 20 мм от режущих дисков (18).

3.  Регулировка нижнего режущего механизма (стержни 22, 23):

a)  Ослабив регулировочные винты (24), освободите крайние режущие диски и прижимные ролики, и, с помощью шаблона (25) установите требуемый размер.

b)  С помощью шкалы шаблона (25) установите прижимные ролики (17) на стрежне (23) так, чтобы они оказались на расстоянии приблизительно 20 мм от режущих дисков (18).

После окончания регулировки ножей, установите крышки и лотки в исходное положение.

4.  Требования безопасности

a)  Машина предназначена для использования в закрытых помещениях (офис, магазин, склад и т. п.)

b)  Снятие пластиковых крышек (3, 4) может выполняться только квалифицированным специалистом после отсоединения шнура питания от электрической розетки.

c)  Никогда пользуйтесь машиной, если заметите непривычный шум в работе механизма или если электрический шнур поврежден.

5.  Устранение неисправностей

a)  Бумага застряла в машине: ослабьте болты (15), откройте крышки(12), (13), (14) и удалите бумагу. Остерегайтесь травм, причиной которых могут стать режущие диски!!

b)  Замена сгоревшего предохранителя: Отсоединив шнур питания от электрической розетки и сняв переднюю крышку (4), удалите предохранитель из гнезда и замените его. Всегда используйте предохранитель в соответствии со спецификацией.

6.  Утилизация машины:

По истечении срока службы, машина должна быть разобрана, а ее детали рассортированы на металлические и неметаллические составляющие. Отсортированные детали необходимо сдать в соответствующие сборные пункты для последующей переработки.
