i. С помощью шестигранного ключа ослабьте винт фиксации регулировочного кольца.
ii. Вращением кольца по часовой или против часовой стрелки уменьшите или увеличьте усилие фокусировки, соответственно.
iii. Закрутите винт фиксации кольца.
Гарантийные обязательства
Гарантийный срок эксплуатации микроскопа составляет 5 лет со дня продажи. Гарантия не распространяется на лампы и предохранители. В течение гарантийного периода покупатель имеет право на бесплатный ремонт или замену вышедшего из строя микроскопа при условии его правильной эксплуатации, т. е. при соблюдении норм и правил, изложенных в настоящей инструкции по эксплуатации.
Инструкция по эксплуатации
Стереоскопический микроскоп
SMZ-143-N2GG
ii. Проводите чистку только наружных поверхностей окуляров.
iii. Чистку проводите мягкой чистой тканью, слегка смоченной спиртом или эфиром. Чистку проводите круговыми движениями от центра линзы к краю, не прикладывая значительных усилий, чтобы не поцарапать поверхность линзы.
b. Чистка объективов.
i. Не вынимайте объективов из микроскопа.
ii. Способ очистки такой же, как у окуляров.
3. Уход за электрической частью.
a. Замена лампы в системе нижней подсветки.
i. Осторожно положите микроскоп на бок и открутите винты крепления крышки основания.
ii. Откройте крышку, аккуратно извлеките старую лампу и вставьте новую.
iii. Не прикасайтесь незащищенными руками к стеклянной поверхности лампы, т. к. любая грязь, пыль или жировые пятна значительно сокращают срок службы лампы. Загрязненные места можно протереть мягкой тканью, смоченной спиртом.
iv. Заменяйте лампу на аналогичную по параметрам.
v. Закрутите винты крепления крышки основания.
b. Замена лампы в системе верхней подсветки.
i. Открутите защитную трубку лампы верхней подсветки, вращая ее против часовой стрелки.
ii. Осторожно извлеките лампу и вставьте на ее место новую.
iii. Закрутите защитную трубку.
c. Замена предохранителя.
i. Вставьте плоский ключ в прорезь на крышке отсека предохранителя, осторожно нажмите и поверните на ¼ оборота в направлении, указанном на корпусе.
ii. Вытащите крышку с предохранителем.
iii. Вытащите старый предохранитель и вставьте новый 0.5 А
iv. Установите предохранитель на место.
4. Уход за механической частью.
a. Регулировка усилия механизма фокусировки.
Регулировочное кольцо расположено между рукояткой фокусировки и держателем головной части. Вращением этого кольца по часовой или против часовой стрелки можно регулировать величину холостого хода механизма грубой фокусировки.
перекрывается и световой поток поступает через соответствующий адаптер либо на пленку
фотоаппарата, либо на CCD камеру. Для присоединения к фотокамере адаптер имеет резьбу типа Т, что позволяет использовать для съемки любую зеркальную фотокамеру с соответствующим креплением объектива.
A. Фотоадаптер представляет собой 2-х кратную линзовую систему, предназначенную для переноса изображения наблюдаемого объекта, сформированного объективом микроскопа, на пленку фотоаппарата. Для фокусировки изображения в фотоаппарате руководствуйтесь правилами, описанными в разделе Е.
1. Выкрутите из фотоаппарата объектив и на его место вкрутите фотоадаптер.
2. Ослабьте винты фиксации (рис. 2), вставьте адаптер с фотоаппаратом и затяните винты фиксации.
B. Адаптер для CCD камеры представляет собой линзовую оборачивающую систему, предназначенную для переноса изображения наблюдаемого объекта, сформированного объективом микроскопа, на чувствительный элемент камеры. Адаптер имеет резьбу стандарта “С” и переходное кольцо “CS” для присоединения различных видов видеокамер.
1. Ослабьте винты фиксации (рис. 2), вставьте адаптер с камерой и затяните винты фиксации.
2. Если изображение, полученное с помощью камеры не отфокусировано (при четком изображении наблюдаемого объекта в окуляре микроскопа), возможно, потребуется установить или, наоборот, убрать CS кольцо.
Обслуживание микроскопа
Внимание! Перед выполнением операций обслуживания выключите микроскоп и отключите от сети питания.
5. Уход за оптическими компонентами.
a. Не разбирайте оптические элементы микроскопа.
b. Перед чисткой оптических поверхностей удалите с них пыль мягкой кисточкой или сжатым воздухом.
c. Чистка окуляров.
i. Не вынимайте окуляры из окулярных трубок.
Вступление
Благодарим Вас за выбор стереомикроскопа Motic!
Конструкция этого микроскопа сочетает в себе простоту эксплуатации, оптимальную функциональность и минимальные требования к обслуживанию.
Ваш новый микроскоп предназначен для наблюдения прямого объемного изображения предметов в проходящем и отраженном свете, а также при смешанном освещении. Область применения: ботаника, биология, медицина, минералогия, археология, машиностроение, приборостроение и другие области науки и техники.
Перед началом использования микроскопа внимательно прочитайте настоящую инструкцию по эксплуатации.
Распаковка
Каждый микроскоп упакован в картонную коробку и пенопластовый контейнер. Упаковка должна содержать:
- основание со встроенной подсветкой и стойкой для перемещения головной части, которая также имеет подсветку;
- двухсторонний (черный и белый) предметный столик;
- тринокулярную головную часть с окулярами;
- адаптеры для фотоаппарата и CCD камеры;
- защитные крышки окуляров, предметный столик из матового стекла, голубой фильтр, защитный чехол и шестигранный 1.5 мм ключ.
Комплектация микроскопа может отличаться в части адаптеров для фото - и CCD камеры.
Извлеките микроскоп и его составные части из упаковки с максимальной осторожностью. Сохраните упаковку, она может понадобиться для транспортировки микроскопа.
Сборка микроскопа
A.
Установите микроскоп на ровную, устойчивую и чистую поверхность.
B. Убедитесь, что затянут винт фиксации держателя головной части.
C. Открутите винт фиксации головной части микроскопа и вставьте головную часть в держатель.
D. Закрутите винт фиксации головной части.
E. Соедините кабель питания верхней подсветки с разъемом, находящимся в верхней части стойки.
Внимание! Перед включением микроскопа убедитесь, что напряжение в сети соответствует необходимому.
Работа с микроскопом
A. Начало работы.
Микроскоп имеет два предметных столика. Столик из матового стекла используется для наблюдения прозрачных объектов в проходящем свете. Двухсторонний (черный и белый) столик используется для наблюдения непрозрачных объектов в отраженном свете. Цвет столика выбирается, исходя из получения максимального контраста изображения.
Внимание! Используйте нижнюю подсветку (в проходящем свете) только с предметным столиком из матового стекла, т. к. тепло, выделяемое лампой подсветки, может повредить двухсторонний предметный столик.
Замена предметного столика. Ослабьте винт фиксации столика и вытащите столик. Если Вы хотите использовать стеклянный столик, вставьте голубой фильтр матовой поверхностью вниз, а затем вставьте стеклянный столик также матовой поверхностью вниз. Закрутите винт фиксации столика. Перед включением микроскопа установите регулятор яркости подсветки в положение минимума.На основании микроскопа расположены три выключателя: основной, выключатель нижней подсветки и выключатель верхней подсветки.
Включите основной выключатель питания, переведя выключатель в положение “I”. .Включите верхнюю или нижнюю подсветку, или обе подсветки одновременно. Установите необходимую яркость подсветки в зависимости от выбранного увеличения и характера наблюдаемого объекта. При необходимости отрегулируйте угол верхней подсветки с помощью винта регулировки.B. Установка межзрачкового расстояния.
1. Регулировка межзрачкового расстояния производится вращением призменных блоков окуляров.
2. Сдвигая – раздвигая окуляры, установите расстояние между ними таким образом, чтобы поле зрения микроскопа приобрело вид правильной окружности.
C. Фокусировка микроскопа.
1. Установите минимальное увеличение микроскопа.
2. Поместите плоский объект в центр предметного столика.
3. С помощью рукоятки фокусировки переместите головную часть микроскопа в среднее положение диапазона фокусировки.
4. Держатель головной части размещен на стойке, по которой он может перемещаться в вертикальном направлении в зависимости от вертикального размера (высоты) наблюдаемого объекта.

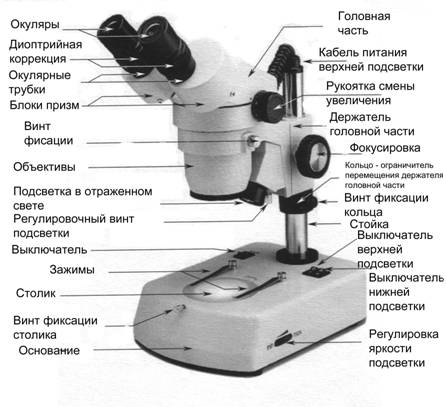

Удерживая одной рукой держатель головной части, другой рукой ослабьте винт фиксации кольца – ограничителя перемещения держателя головной части. Ослабьте винт фиксации держателя головной части (рис. 1). Глядя в окуляры микроскопа, перемещайте держатель головной части вверх или вниз до получения четкого изображения наблюдаемого объекта. Закрутите винт фиксации держателя головной части. Переместите кольцо – ограничитель перемещения вверх до касания с держателем головной части и закрепите винтом фиксации.5. С помощью рукоятки фокусировки добейтесь четкого изображения наблюдаемого объекта.
D. Диоптрийная установка окуляров.
Рассматривая объект правым глазом, добейтесь четкого изображения с помощью рукоятки фокусировки. Рассматривая объект левым глазом, добейтесь четкого изображения вращением кольца диоптрийной подвижки левого окуляра.E. Изменение увеличения.
1. Добейтесь четкого изображения при максимальном увеличении микроскопа.
2. При изменении увеличения изображение будет оставаться четким, т. е. не будет необходимости в дополнительной фокусировке. Если же Вы отфокусировали изображение при минимальном увеличении микроскопа, а затем изменили увеличение на максимальное, то существует вероятность того, что Вам потребуется дополнительная фокусировка для получения четкого изображения наблюдаемого объекта. Это связано с глубиной резко изображаемого пространства (глубиной резкости), которое минимально при максимальном увеличении микроскопа и увеличивается при минимальном увеличении.
Использование адаптеров для фото - и видеокамеры
При использовании соответствующих адаптеров на микроскоп может быть установлен либо зеркальный фотоаппарат, либо CCD камера. Сзади головной части расположен переключатель режима просмотра (рис. 2). При его выдвинутом положении поле зрения в правом окуляре
