Огнезащитная вспучивающаяся краска «ВOK-М»

Огнезащитная вспучивающаяся краска «ВOK-М»

Как ни парадоксально, металлы обладают большой чувствительностью к высоким температурам и к действию огня. Они быстро нагреваются, что заметно снижает их прочностные свойства. Воздействие на металл огня и высоких температур приводит к снижению самого важного параметра - прочности.

Фактический предел огнестойкости несущих металлоконструкций зависит от толщины, сечения и действующих напряжений и, обычно, составляет 10-25 минут. Требуемые значения пределов огнестойкости для основных строительных и жилищных конструкций находятся в пределах от 30 до 150 минут в зависимости от назначения здания или сооружения и их конструктивных особенностей.

Основной путь огнезащиты металлоконструкций от потери прочности - создание вокруг элементов конструкций теплоизолирующих экранов, выдерживающих воздействие высоких температур и огня. Это замедляет прогревание металла и сохраняет прочность несущих металлоконструкции на заданное время. Для обеспечения данных требований необходимо проведение мероприятий по огнезащите металлических поверхностей.

Наша компания «ЛЮКС» – единственное предприятие в Центрально-Черноземном регионе, выпускающее огнезащитный вспучивающийся материал для металлических конструкций. Наша вспучивающаяся краска на водной основе «ВOK-M» предназначена для получения огнезащитного покрытия на поверхностях металлических конструкций в зданиях и сооружениях различного назначения, в т. ч. на объектах гражданского строительства.

Огнезащитная краска «ВOK-M» образует матовое покрытие, которое при пожаре многократно увеличивается от первоначальной толщины и создает пенистый слой, изолирующий очаг пожара и затрудняет прогрев поверхности. При нагревании толщина слоя краски увеличивается в 100 раз. Как правило, вспучивающиеся краски более эффективны, так как при тепловых воздействиях происходит образование вспененного слоя, представляющего собой закоксовавшийся расплав негорючих веществ (минеральный остаток). Образование этого слоя происходит за счет выделяющихся при нагревании газо - и парообразных веществ. Коксовый слой обладает высокими теплоизоляционными качествами.

Огнезащитная краска представляет собой сложную систему органических и неорганических компонентов. Огнезащитное свойство такой краски основано на вспучивании нанесенного покрытия при температуре 150-200С° и образовании пористого, толстостенного теплоизолирующего слоя, толщина которого может достигать нескольких сантиметров.

Краска применяется для повышения предела огнестойкости стальных конструкций, сооружений промышленного и гражданского строительства до 90 минут, эксплуатируемых внутри помещений с неагрессивной средой, не подвергающихся прямому воздействию воды и относительной влажностью не выше 80%. При эксплуатации огнезащитного покрытия в условиях повышенной влажности, при воздействии промышленных химически агрессивных сред на поверхность огнезащитного покрытия необходимо наносить защитный слой.

Огнезащитная краска «ВOK-M» является экологически чистым материалом.

Средний расход: Расход краски и толщина сухого слоя покрытия определяется в зависимости от необходимого предела огнестойкости металлических конструкций и приведенной толщины металлоконструкций (см. таблицу).

Наименование показателя	Огнезащитная эффективность
45мин.	60мин.	90мин.
Приведенная толщина металла, мм	3,4	4,95	5,8
Количество слоев	2-3	4-5	6-7
Толщина сухого покрытия, мм	1,5	1,75	2,65
Расход, кг/м²	1,95	2,25	3,44

Время высыхания: Межслойная сушка при различных методах нанесения должна составлять не менее 3 часов при температуре +20°С и относительной влажности воздуха не более 80%. Перед нанесением последующего слоя необходимо убедиться, что краска на поверхности высохла до отлипа. Полное высыхание – 72ч.

Вот так выглядит поверхность металла, покрытая вспучивающейся краской «ВОК-М», с момента начала испытаний и после температурного воздействия на неё. Испытания проводились в Центре пожарной безопасности.

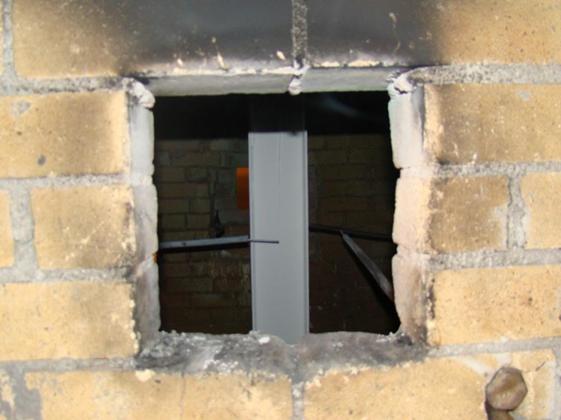

Начало испытания.

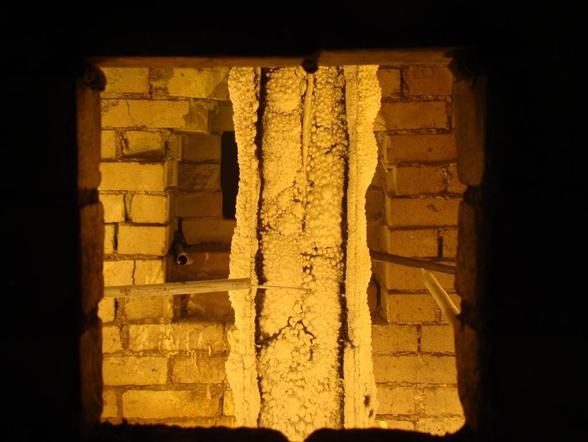

В процессе испытания. Температура воздействия - 600°С

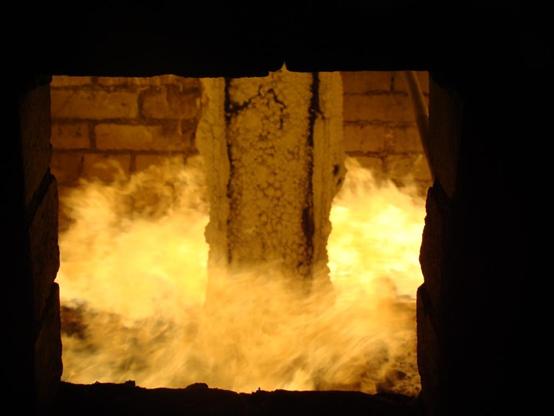

В процессе испытания. Температура воздействия - 800°С.

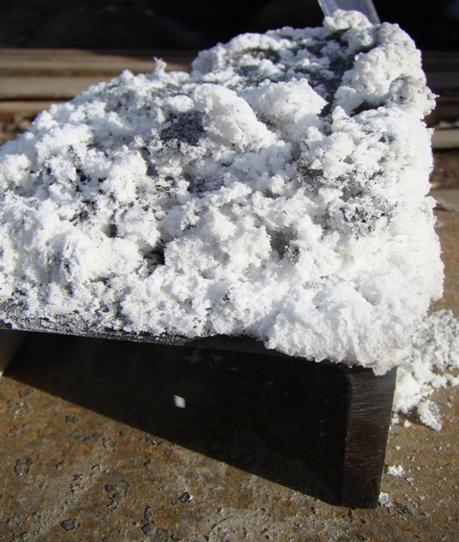

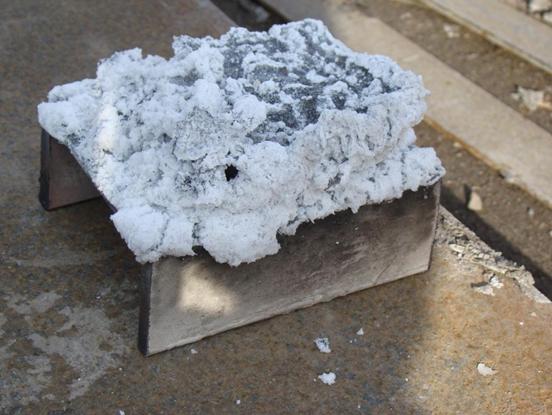

Образец после испытания в муфельной печи.

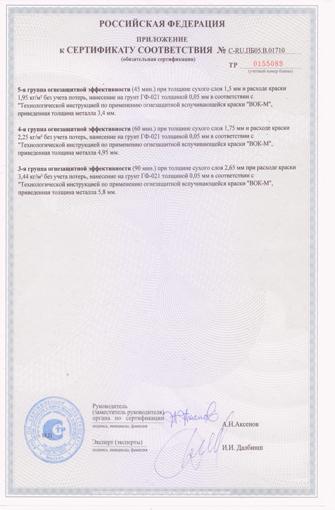

Сравнение огнезащитных красок для металлоконструкций

Огнезащитные краски для металло- конструкций	Теоретический расход материала, кг/м²	Цена, руб/кг	Стоимость окраски, руб/м²	Cушка, ч	Тем-ра нанесения, от
R45	R60	R90	R45	R60	R90
3,4 мм	3,4 мм	4,13 мм	5,8 мм	7,42 мм	3,4 мм	3,4 мм	4,13 мм	5,8 мм	7,42 мм
Феникс СТС	1,44	1,92		2,88		240	346	461		691		не менее 12	+5°С
Джокер - М		1,75	2,7			318		557	859			6 – 12	-10°С
ВУП-3Р	1,46	1,95	3,21			253	369	493	812			6–10	-5°С
ВОК-М	1,95	2,25		3,44		175	341	394		602		3	+5°С
Ренитерм (RENITHERM PMS-R)	1	1,62	2,35	1,7	1,35	480	480	778	1128	816	648	не менее 24	+5°С
Дефендер-М	1,53	2,34		2,74		245	375	573		671		8–24	+10°С
UNITHERM ASR 38091 (Германия)	1,7	1,95				305	519	595				не менее 24	+15°С
ОЗК-01	1,8	2,1				188	338	395				не менее12	+5°С
Огнелат	2,2	2,7	3,29		2,8	185	407	500	609		518	8–10	+5°С

Цены на продукцию заводов-изготовителей - справочные, были взяты из интернет-источников.
