Муниципальное бюджетное учреждение
дополнительного образования детей
«Центр внешкольной работы»
Открытое занятие
по изготовлению
военно-технической модели
направление
Изготовление модели военного катера
Коломна
2012
ТЕМА: Изготовление модели военного катера
Цель: содействие развитию научно-технического творчества детей и юношества.
Задачи:
- создать условия для творческой самореализации и самокультурного определения детей и юношества;
- создать условия для нравственно-патриотического воспитания детей и юношества через приобщение к общечеловеческим ценностям;
- пропаганда достижений отечественной военной техники и технологий.
Оборудование:
Образец модели белый, выкройка модели на листе А4 с указаниями названий деталей модели, магнитная доска, общий вид модели на ватмане (А1).
Инструменты: ножницы, линейка, не пишущая ручка, клей ПВА, клей карандаш, цветные карандаши, коробочки для обрезков, пластиковая доска, деревянные шпажки, коктейльные трубочки, зубочистки.
Ход проведения
1. Организация.
Педагог приветствует гостей, приглашает пройти в кабинет и занять рабочие места. В кабинете уже приготовлены и организованы места. На магнитной доске вывешен общий вид модели. Порядок изготовления модели.
Рассказ о работе объединения.(направления)
2. Проверка готовности рабочих мест.
Педагог: На столах уже лежат чертежи-выкройки модели формата А4, инструмент (ножницы, маетный нож, цветная бумага, линейка, не пишущая ручка, клеёнка, коробка для обрезков).
3. Сообщение темы и целей.
Педагог: Здравствуйте! Мы рады вас приветствовать в нашем «ЦВР». Сегодня вы примите участие в открытом занятии по начальному техническому моделированию. Вам нужно будет изготовить модель военного катера. За время занятия вы должны сделать модель военного катера и обязательно выполнить техническое задание.
Работать вы должны внимательно, аккуратно, старайтесь соблюдать порядок в кабинете и во время работы, а также дисциплину. Ваша модель должна получиться аккуратной, оригинальной, технически правильной.
По всем вопросам обращаться к педагогу.
4. Правила охраны труда при работе с инструментом.
- Прежде чем приступать к работе:
Повторим правила безопасности и работы с инструментом:
- начинать работу только с разрешения педагога;
- работать только с исправным инструментом;
- о неисправности инструмента сообщить педагогу;
- работая с ножницами, не разговаривать и не поворачиваться;
- не оставлять ножницы раскрытыми;
- ножницы должны лежать на краю стола в закрытом положении;
- рабочая зона должна быть свободной, инструменты должны лежать в верхней части стола;
- следи за порядком на рабочем столе;
- соблюдай правила поведения в классе и при работе;
- по окончании работы убрать рабочее место.
5. Объяснение материала.
Педагог: С чего следует начинать изготовление модели? Для начала рассмотрим саму модель на рисунке общего вида.
(Педагог рассказывает и параллельно разбирает с участниками детали моделей расположенных на чертежах выкройках)
Изготовление модели катера.
Т. З. сконструировать радар.
Изготовление модели начинаем с того, что разберём, из каких деталей состоит модель.
На чертеже-выкройке модель выполнена частично в виде развёртки, в ней соединены несколько деталей. Днище, борт левый, борт правый, задняя корма - все эти детали составляют нижнюю часть корпуса модели катера.
Следующая деталь-развёртка рубка управления, она в себе соединяет четыре стены, крышу. Отдельно деталь – палуба. На переднюю часть палубы устанавливается артиллерийская пушка.
Первое действие - это проработать линии сгиба ручкой с обязательным использованием линейки (там, где линии имеют дугу или полукруг, проводим плавно от руки).
Второе – оформление (раскрашивание) модели. Здесь вы можете проявить свои художественные способности, вспомнить какой раскраски бывают военные суда, корабли.
Третье – после того, как закончили с раскрашиванием, приступаете к вырезанию деталей модели. С ножницами работаем молча и не поворачиваемся во время работы. Вырезаем аккуратно, обрезки и детали кладём отдельно друг от друга. Помним о порядке на рабочем месте.
Четвёртое – так как вы заранее проработали линии сгиба, то согнуть деталь по линиям будет легко.
Пятое – сборка, склеивание деталей. Наносим клей только на клапаны, которые убираются во внутрь, клапаны не должны быть наклеены снаружи. Наносить клей следует аккуратно, не слишком много иначе бумага размокнет и модель потеряет эстетический вид. Слишком мало клея так же плохо для модели – распадётся в руках.
Шестое – склеиваем детали в единую модель, если модель состоит из нескольких отдельных деталей. Сравнивая свою сборку модели с рисунком общего вида на доске (образце).
Седьмое - Если у вас остаётся дополнительное время, вы можете его использовать для конструкторского решения (добавить какие-либо дополнительные деталей).
Восьмое – Обязательное выполнение технического задания.
сконструировать радар.
(радар – прибор для слежения за объектом на водной, воздушной, территории.)
(конструкция радара может быть различной, подвижной, не подвижной)
Девятое - Уборка рабочего места.
Порядок изготовления
- Оформление (раскрашивания) деталей модели;
- Проработка линий сгиба с использованием линейки и не пишущей ручки;
- Вырезание деталей;
- Сгибание деталей по линиям сгиба, придание нужной формы деталям;
- Сборка щелевым способом деталей по отдельности;
- Сборка деталей в единую, цельную модель;
- Конструкторское решение (добавление каких либо дополнительных деталей);
- Техническое задание;
- Уборка рабочего места.
Внимательно прочитайте техническое задание, перед тем как начать изготовление модели. У вас будет время на обдумывание выполнения задания при оформлении модели.
6. Практическая работа (педагог контролирует работу на каждом этапе).
Если кому-то что-то не понятно, обращайтесь ко мне за помощью, поднимите руку я к вам подойду.
7. Уборка рабочих мест. Подведение итогов.
Готовая модель подписывается (на днище) и ставится на общий стол для оценки жюри. На рабочем месте наводится порядок.

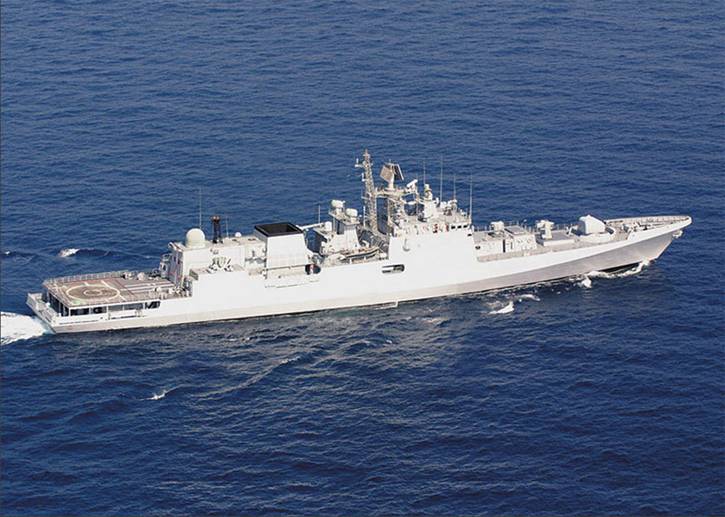

Сторожевой корабль / фрегат. Разработка экспортного варианта СКР / фрегата начата в середине 1980-х годов Северным ПКБ (г. Ленинград) на базе СКР пр.11351, главный конструктор - Вилор Перевалов. При проектировании на корабле предполагалось размещение ПКР "Уран" и нового типа ЗРК. Первая серия фрегатов пр.11шт) для ВМФ Индии построена на Балтийском заводе (г. Санкт-Петербург) в г. г. Подписание контракта на поставку - 17 ноября 1997 г. Головной фрегат заложен на стапеле в 1999 г. Спуск на воду первых двух кораблей серии - 2000 г. Головной фрегат серии INS Talwar передан индийским ВМС 18 июня 2003 г. В 2007 г. (контракт подписан в 2006 г. на сумму 1.6 млрд. USD) начато строительство второй серии кораблей пр.11356 для ВМС Индии (3 шт). Изменен состав оборудования, на кораблях устанавливается ракетный комплекс ПКР BrahMos. Строительство кораблей пр.11356М для ВМФ России начато 18.12.2010 г. закладкой первого СКР "Адмирал Григорович" из серии в три корабля проекта.
