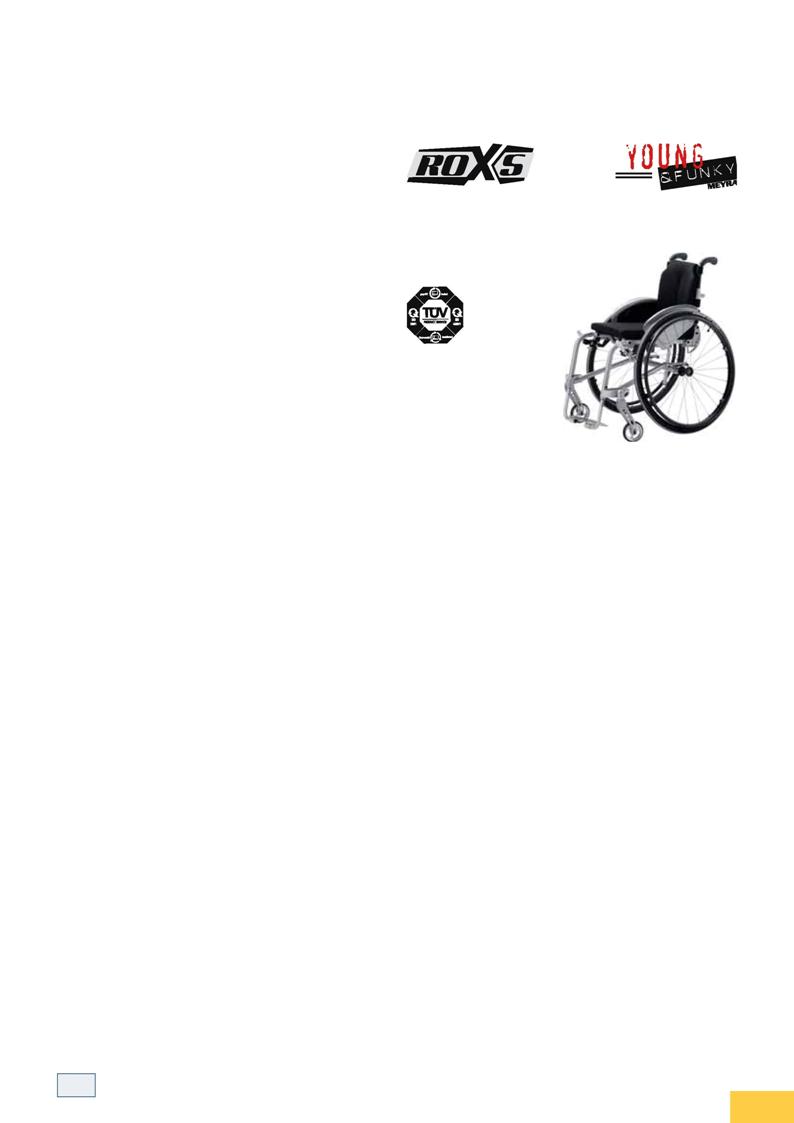

ОБОРУДОВАНИЕ И КОДИРОВАНИЕ модели ROX-S 1.140

ВВЕДЕНИЕ
Уважаемый заказчик, Большое спасибо за то, что Вы решили приобрести модель ROX-S. Для того, чтобы правильно конфигурировать и без ошибок заказать это изделие, необходимо указать не менее 18 данных в 16 категориях. В нашем примере наглядно показан выбор стандартной конфигурации модели ROX-S.
КАТ.	00	01	02	03	05	06	07	07	08	09	10	11	12	12	13	14	15	16
КОД	353	34	366	VSH	HSH	02	651	454	494	496	305	626	735	410	100	312	183	235
Дополнительно можно выбрать другие варианты оборудования, опции и принадлежности за доплату. Отметьте крестиком свой выбор в колонке «ДА» на добавочных страницах нашего ФОРМУЛЯРА ЗАКАЗА!

ТЕХНИЧЕСКИЕ ДАННЫЕ	MIDI	MAXI
Ширина сиденья в см	26–40	26–40	Вес пользователя	100
Общая ширина в мм при 1, 3, 6, 8˚	Ширина сиденья (SB)+200 (1˚) / SB+230 (3˚) / SB+270 (6˚) / SB+300 (8˚)	Собственный вес	10/11
Глубина сиденья см	30–36	36–40	Допустимый общий вес	110/111
Высота сиденья впереди/сзади в см	36–45 / 38–44	40–49 / 41–47	Транспортировочный вес	7/8
Общая высота в мм	Высота сиденья сзади (HSH)+ высота спинки (RH) + 60	Высота сиденья сзади (HSH)+ высота спинки (RH) + 60	Приводное колесо	")
Высота спинки в см	25–40	25–40	Приводное колесо	")
Регулирование угла наклона спинки	72˚–96˚	72˚–96˚
Длина голени в мм	280–390	330–440
Длина с подножкой в мм	690–770	760–840
Вес в кг, величина колёс в мм, допуск на размеры ± 1 см

00 ФОРМА РАМЫ (ДЛИНА РАМЫ)	С 352	С 353
Длина рамы	Передняя рама MIDI Длина рамы (RL)= 490 – 550 мм Глубина сиденья (ST)= 30 – 36 см Общая длина (GL)= 690 – 770 мм	Передняя рама MAXI RL= 540 – 600 мм ST= 34 – 40 см GL= 760 – 840 мм
Компактная длина рамы (RL) зависит от Вашего выбора глубины сиденья (ST)! Общая длина (GL) зависит от длины рамы, величины колеса и положения оси!

01 ОПРЕДЕЛЕНИЕ ШИРИНЫ СИДЕНЬЯ (SB)
Ширина сиденья   Общая ширина	На кресле-коляске На складном кресле-коляске: Измерение производится между внешними краями труб сиденья. На креслах-колясках с неподвижной рамой и на адаптивных креслах-колясках: Измерение производится между подлокотниками посередине глубины сиденья и на высоте плоскости сиденья. На пользователе Измерить таз в самом широком месте (Trochanter major) в позе сидя и добавить 2 см. Бёдра могут прилегать к подлокотникам. Примечание: Ширина сиденья является, пожалуй, самым важным размером на кресле-коляске.	Ширина сиденья
02 ОПРЕДЕЛЕНИЕ ГЛУБИНЫ СИДЕНЬЯ (ST)
Глубина сиденья   Подушка сиденья	На кресле-коляске Измерение производится посередине сиденья от переднего края трубы спинки до переднего края системы сиденья (включающей ремень безопасности, закреплённое сиденье и подушку сиденья). На пользователе Измерение производится по длине бедра от спины до подколенной впадины, за вычетом двух величин ширины пальца. Примечание: Различные системы спинки, например, адаптивная спинка или неподвижная спинка, изменяют действительно имеющуюся глубину сиденья.
1   Другую информацию можно найти в архиве для скачивания на стартовой странице сайта www. meyra-ortopedia. de, в руководствах по эксплуатации, а также в банке данных «Автомобильный транспорт» по теме «Безопасность с креслами-колясками фирмы «МАЙРА-ОРТОПЕДИЯ», в том числе при перевозке в транспортном средстве».

ФОРМУЛЯР ЗАКАЗА 1 из 6 МОДЕЛЬ ROX-S 1.140 š ЗАКАЗ š ПРЕДВАРИТЕЛЬНАЯ СМЕТА š СПЕЦИАЛЬНОЕ ИЗГОТОВЛЕНИЕ Факс 0Сервисная служба 0 311

Адрес для выставления счёта / № клиента:

№ тех. средства реабилитации (HMV): 18.50.03.1075 Допустимый вес пользовакг

Адрес поставки:

Комиссия / Примечания

Модель 1.140 ROX-S

Все цены понимаются без учёта НДС, установленного законодательством! Действительны с 01.01.2011 г. по 31.12.2011 г. При этом действуют наши Общие условия сделки, которые можно найти на сайте www. meyra-ortopedia. de в разделе AGB. Отметьте крестиком свой выбор в колонке «ДА» на этой странице нашего ФОРМУЛЯРА ЗАКАЗА!

00 ФОРМА РАМЫ (ДЛИНА РАМЫ)

КАТ.

ДА

КОД

НАИМЕНОВАНИЕ

ДЛИНА

ГЛУБИНА СИДЕНЬЯ

ПРИВОДНОЕ КОЛЕСО

№ HMV

00

o

352

Длина рамы MIDI

490–550 мм

30–36 см

22"

00

o

353

Длина рамы MAXI

540–600 мм

34–40 см

24"

*Сравните и соблюдайте Ваши данные в категориях 03 и 05 (Высота сиденья впереди (VSH) и высота сиденья сзади (HSH))!

01 ШИРИНА СИДЕНЬЯ (SB)

КАТ.

ДА

КОД

НАИМЕНОВАНИЕ

№ HMV

01

o

126

SB 26см

01

o

28

SB 28 см

01

o

30

SB 30 см

01

o

32

SB 32 см

01

o

34

SB 34 см

01

o

36

SB 36 см

01

o

38

SB 38 см

01

o

40

SB 40 см

02 ГЛУБИНА СИДЕНЬЯ (ST)

КАТ.

ДА

КОД

НАИМЕНОВАНИЕ

КОД РАМЫ

№ HMV

02

o

390

ST 30

352

02

o

392

ST 32

352

02

o

394

ST 34

352 и 353

02

o

366

ST 36

353 и 353

02

o

368

ST 38

353

02

o

615

ST 40

353

Стандартное исполнение Если Вы не сделали другого выбора, то мы в принципе поставляем изделия в стандартном исполнении!
