Машина Джип для катания детей

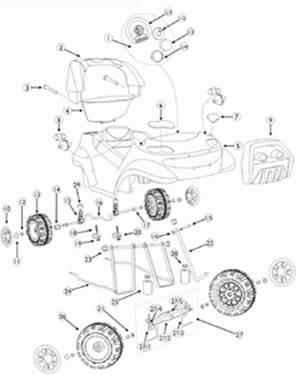

Детали:
1.
Собранная рулевая часть
1.1. Руль
1.2. Коробка для сигнала
1.3. Крышка коробки для сигнала
1.4. Сигнал
1.5. Шуруп рычага управления
1.6. Гайка рычага управления
2. Спинка
3. Штифты спинки
4. Задняя крышка
5. Шасси
6. Правая передняя фара
7. Левая передняя фара
8. Рычаг
9. Полицейские мигалки
10. Колпак
11. Парный фиксирующий диск
12. Втулка 3/8”
13. Направляющее колесо
14. Втулка
15. Подшипник
16. Задняя ось
17. Длинная втулка
18. Шуруп для скобки
19. Гайка для скобки
20. Скобка
21. Шайба
22. Управляющий рычаг
23. Удерживающее колесо
24. Рычаг передачи
25. Запирающая втулка
26. Свободное колесо
27. Управляющий набор
27.1. Правая передняя ось
27.2. Рычаг управления
27.3. Левая передняя ось
27.4. Ручка рычага управления
27.5. Направляющий рычаг
28. Удерживающее кольцо
29. Замок подшипника
Сборка:
Свободное колесо:
1. Поместите подшипник и длинную втулку на конце оси. На другом конце оси уже должны быть такие же части.
2.
 |
Вставьте втулку в колесо
3.
 |
Наденьте на ось колесо, а затем втулку 2/8”
 |
4. Расположите колпак на фиксирующем диске и с помощью молотка закрепите его
Направляющее колесо:
1. Наденьте другую втулку на канавку на конце оси
2.
Наденьте колесо на втулку и закрепите
3.
Наденьте на ось другую втулку 3/8”, а затем парный фиксирующий диск и закрепите его с помощью молотка.
4.
Переверните машину, Разместите подшипники задней оси на держателях и закрепите с помощью молотка.
5.
Извлеките шуруп из скобки задней оси, закрепите рычаг передачи и снова закрутите шуруп
Переднее колесо:
1. Наденьте шайбу на переднюю ось
2. Разместите в отверстии колеса втулку 3/8” (с каждой стороны колеса)
3.Наденьте колесо на переднюю ось, затем закрепите фиксирующий диск с помощью молотка. То же самое с другим колесом.
Управляющий рычаг/Спинка
1. Выньте шуруп. Вставьте управляющий рычаг через направляющий и корпус, вставьте конец оси в отверстие рычага
2. Вставьте руль и закрепите его шурупом
3. Вставьте спинку и закрепите ее штифтами
4. Закрепите колпаки на колесах
Рекомендации к использованию:
- Сборка должна производится взрослыми
- Храните мелкие детали и пластиковую упаковку в недоступном для детей месте
- Игра должна происходить только под родительским присмотром
- Не играйте рядом с лестницами, наклонными поверхностями, дорогами и водоемами
- Следите, чтобы во время игры дети были обуты
- Не допускайте перегрузки мотоцикла
- Продукт не предназначен для коммерческих целей и/или коллективного использования
Уход:
- Не погружайте игрушку в воду. Используйте влажную тряпку с мылом (если необходимо)
- При мойке мотоцикла не используйте растворитель и алкоголь
Технические характеристики:
Вес машины: 8,3 кг
Максимальная нагрузка: 24,5 кг
Рекомендуемый возраст: 2 - 4,5 года
