Важная информация по безопасности
До начала сборки достаньте все части тренажера из упаковки и убедитесь в том, что все в наличии.
Примечание: обязательно сильно зажмите все болты и гайки собранного тренажера.
Перед началом тренировки обязательно проконсультируйтесь с Вашим врачом, особенно это важно для людей старше 35 лет и людей, имеющих проблемы со здоровьем. Производитель не несет ответственности за неправильное использование тренажера или использование, не соблюдая вышеперечисленные меры предосторожности.
It is the owner’s responsibility to ensure that all users of this unit have read the
Owner’s Manual and are familiar with safety information and precautions.
ПРЕДОСТОРОЖНОСТИ
• Тренажер должен быть установлен только на ровной поверхности и внутри помещения. Производитель рекомендует под тренажер стелить специальное нескользящее покрытие.
• Для тренировки одевайте удобную и хорошего качества спортивную обувь и одежду. Не используйте данный тренажер без обуви в носках, чулках и сандалиях.
• Всегда перед тренировкой проверяйте тренажер на неисправности.
• Не оставляйте детей без присмотра рядом с тренажером.
• Если у Вас есть сомнения по поводу исправности тренажера или у Вас есть вопросы относительно его эксплуатации, обратитесь, пожалуйста, в сервисную мастерскую или к поставщику данного товара.

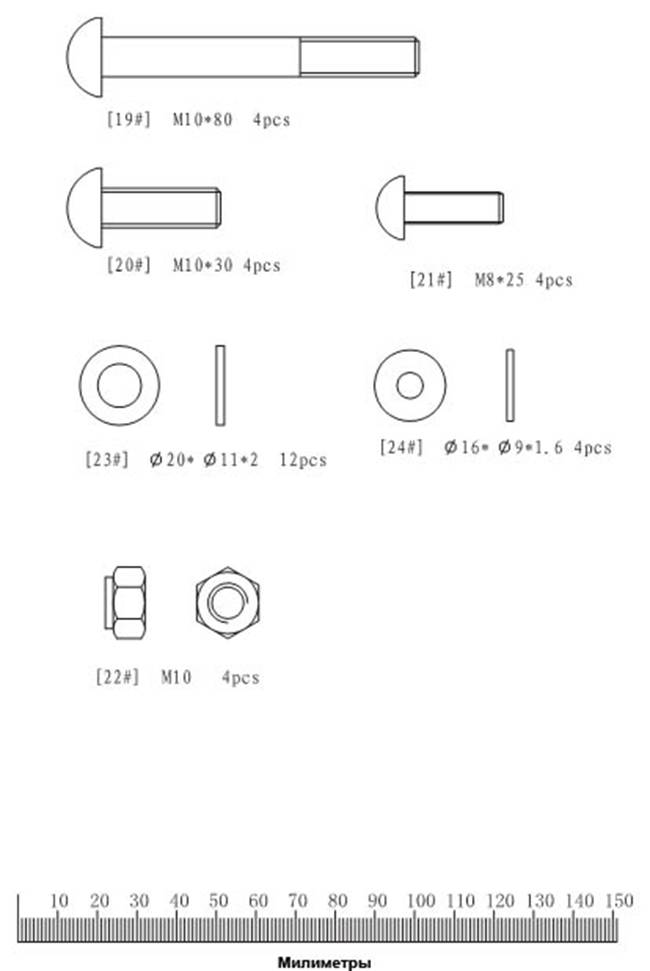

Основные инструменты для сборки тренажера
СБОРКА
Примечание: Зажмите болты и нейлоновые гайки сильно, когда сборка будет закончена.

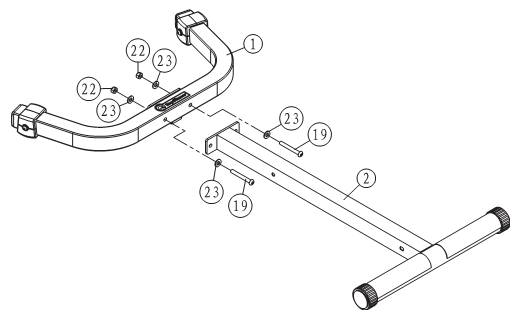

ШАГ 1
Присоедините главную раму (2) к U-образной базовой раме (1) и закрепите при помощи болтов (19), шайб (23) и нейлоновых гаек (22). Убедитесь в том, что предохранительная лента главной рамы обращена лицом вверх при присоединении к U-образной базовой раме (1).
Примечание: Зажмите болты и нейлоновые гайки сильно, когда сборка будет закончена.

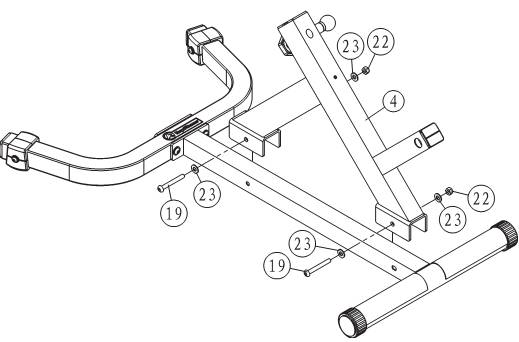

ШАГ 2
Присоедините главную стойку (4) вниз на главную раму (2) и закрепите при помощи болтов (19), шайб (23) и гаек (22).
Примечание: Зажмите болты и нейлоновые гайки сильно, когда сборка будет закончена.

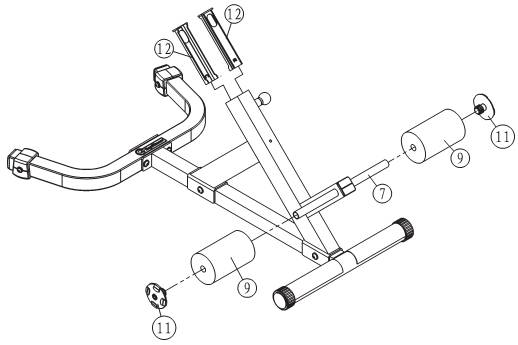

ШАГ 3
Присоедините трубку валика (7) к главной стойке (3). Разместите валики (9) на трубке (7) и закрепите при помощи заглушек (11). Рекомендуем использовать резиновый молоток для размещения заглушек (11) на трубке (7). Вставьте EZ соединительные втулки (12) на главную стойку (4).
Примечание: Зажмите болты и нейлоновые гайки сильно, когда сборка будет закончена.

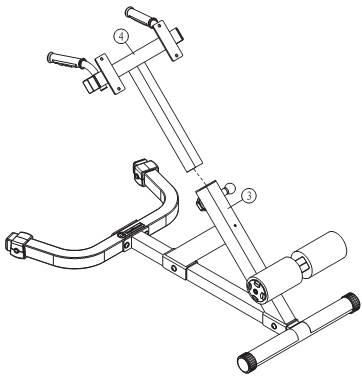

ШАГ 4
Соедините опору подушки (4) к главной стойку (3). Вставьте фиксатор в нужное отверстие для закрепления на предпочитаемой высоте опоры.
Примечание: Зажмите болты и нейлоновые гайки сильно, когда сборка будет закончена.

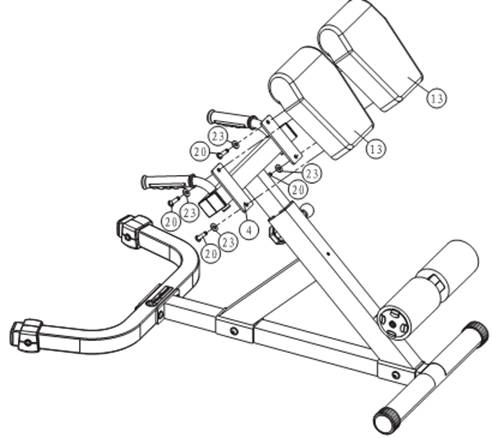

ШАГ 4
Закрепите подушки (13) на опоре подушек (4) при помощи болтов (20) и шайб (23).
ПЕРЕЧЕНЬ ОСНОВНЫХ ЧАСТЕЙ
1 U-ОБРАЗНАЯ БАЗОВАЯ РАМА 1
2 T-ОБРАЗНАЯ БАЗОВАЯ РАМА 1
3 ГЛАВНАЯ РАМА 1
4 РЕГУЛИРУЕМАЯ РАМА 1
5 ЗАЖИМ M12*25 1
6 ФИКСАТОР 1
7 ПЕНИСТАЯ ТРУБКА 1
8 ЗАГЛУШКА 2
9 ПОДУШКА 100X22X180 2
10 КВАДРАТНАЯ ВСТАВКА 50.8 3
11 ВСТАВКА, НАКОНЕЧНАЯ ЗАГЛУШКА ТРУБКИ 2
12 EZ-ВТУЛКА 2
13 ЛЕВАЯ ПОДУШКА (#13) 1
14 РУКОЯТКА 2
15 КРУГЛАЯ ВСТАВКА 25 2
16 ЗАГЛУШКА КОЛЕСИКА 60 2
17 ВСТАВКА 50.8X76.2 2
18 БУМАГА 2
19 ВИНТ M10X80 4
20 ВИНТ M10X30 4
21 ВИНТ M8X25 4
22 НЕЙЛОНОВАЯ ГАЙКА M10 4
23 ШАЙБА, 10 12
24 ШАЙБА 8, 9*28*2 4
27 ЛЕВАЯ ЗАГЛУШКА 50.8 2
28 ПРАВАЯ ПОДУШКА (#28) 1
# РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 1

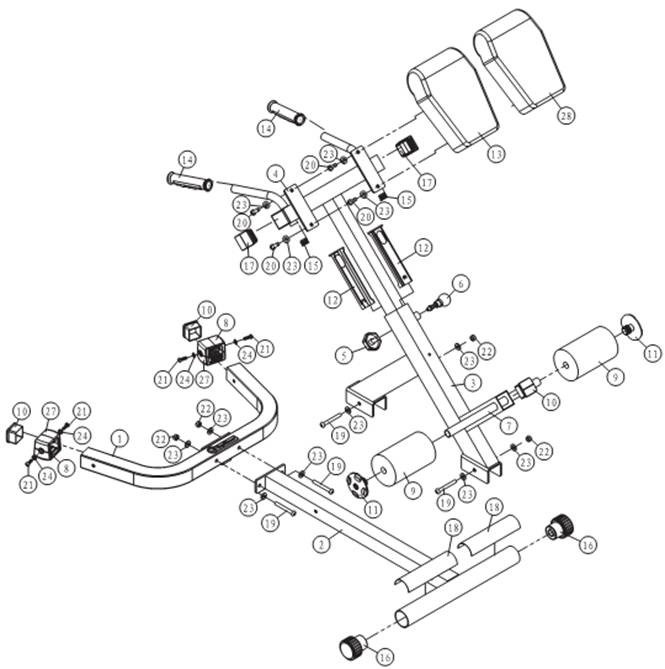

РАЗВЕРНУТАЯ СХЕМА СБОРКИ И ДЕТАЛЕЙ
