МОУ
Шолоховская средняя общеобразовательная школа
Красносельского района Костромской области
Проект по технологии
Автор
Ученик 9 класса
Валутин Александр
Руководитель
Учитель технологии
Шолохово
2009
Содержание
1. Цели и задачи
2. Осознание основной проблемы
3.Обоснование конкретной потребности
4. Из истории развития оформления зеркал
5. Краткое определение дизайнерской задачи
6. Обоснование выбора проекта
7. Выбор материала и инструментов
8. Последовательность изготовления изделия
9. Разработка технологической документации
10. Изготовление изделия
11. Экономические расчеты
12. Охрана труда и правила Т. Б. при изготовлении изделия
13. Самоанализ выполненной работы
14. Информационные ресурсы
I. Цели и задачи
1. Повысить навыки в деревообработке и резьбе по дереву
2. Разработать и изготовить рамку для зеркала
II. Осознание основной проблемы

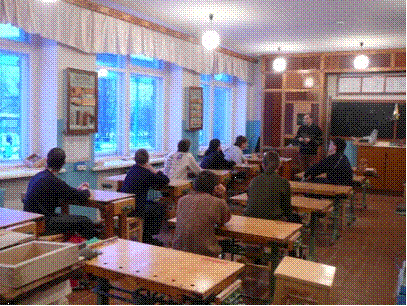

Я учусь в 9 классе. На уроках технологии мы изучаем деревообработку и резьбу по дереву. Знания, полученные в процессе изучения технологии древесины, казались достаточными для того, чтобы изготовить какое-либо изделие. Все основные операции по обработке и художественной отделке мне знакомы.
III. Обоснование конкретной потребности
В учительской нет зеркала, поэтому по просьбе учителей я решил сделать рамку для зеркала, и оформить ее резьбой.
IV. Из истории оформления зеркал
Зеркало - стеклянное или металлическое тело с отражающей поверхностью, которая отполирована так, что ее неровности не превышают долей длины волны (электромагнитной или звуковой). В современном зеркале на полированную поверхность наносят тонкий слой металла (Ag, Al и др.) или многослойные диэлектрические покрытия, достигая высокого коэффициента отражения волн. Зеркала используются в астрономических и физических приборах, в ультразвуковой аппаратуре, в быту (обычные стеклянные зеркала). В медицине зеркало — инструмент, облегчающий осмотр определенных органов, тканей.

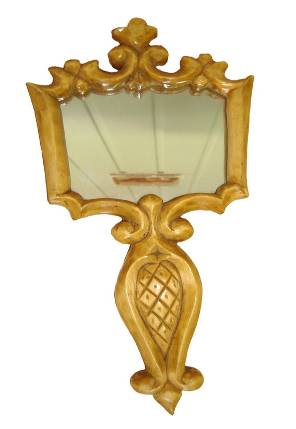

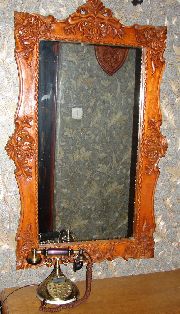

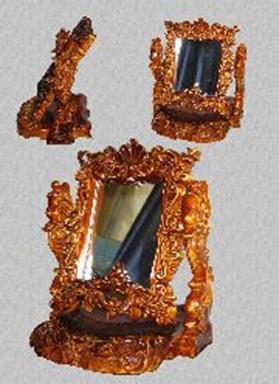

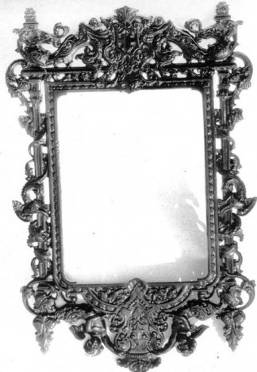

Первые сведения о применении металлических зеркал (из бронзы или серебра) в быту относятся к 3-му тысячелетию до н. э. В бронзовом веке зеркала были известны преимущественно в странах Древнего Востока, в железном веке получили более широкое распространение. Обычное зеркало того периода характеризовалось тем, что его лицевая сторона была гладко отполирована, обратная покрыта гравированными, либо рельефными изображениями или узорами; форма обычно круглая, с ручкой (у древних греков часто в виде скульптурной фигуры). Стеклянные зеркала (с оловянной или свинцовой подкладкой) появились у римлян в 1 веке н. э.; в начале средних веков они исчезли и снова появились только в XIII веке. В XVI веке была изобретена подводка стеклянных зеркал оловянной амальгамой. С XVII веке многообразие форм и типов зеркал (от карманных до огромных трюмо) возрастает; обрамления зеркал становятся более нарядными. Часто зеркала служат отделкой стен и каминов в дворцовых интерьерах эпохи барокко и классицизма.
В XX веке с развитием тенденций функционализма в архитектуре зеркала почти утратили декоративную роль и обычно оформляются в соответствии с их бытовым назначением (в простой металлической рамке, либо вовсе без обрамления). В большинстве своем, зеркала производимые в настоящее время, это зеркала изготовленные из листового стекла, полированного или неполированного, толщиной 3-7 мм.
По форме они могут быть: прямоугольными, овальными, фигурными.
По виду оформления: в раме, в оправе (ободках), в виде папки, с чехлом (обложкой), в футляре, на подставке, на шарнирно соединенных.
По назначению: настенными, настольными,·для бритья, ручными, дорожными, карманными, сумочными. мебельными, для ванных комнат.
V. Краткое определение дизайнерской задачи
Рамки, в зависимости от зеркал, могут быть разной формы, изготавливаются из различного материала.
Я выбрал рамку прямоугольной формы из липы и решил украсить ее резьбой с подборным фоном.
VI. Обоснование выбора проекта
При выборе данного изделия я исходил из следующего:
- Изделие можно изготовить самостоятельно
- В процессе изготовления изделия можно использовать знания, умения и навыки из таких предметов, как технология, ИЗО, МХК.
- Оснащение учебной мастерской позволяет изготовить данное изделие. В процессе его изготовления можно ознакомиться с технологией оформления интерьера, приобрести навыки по ремонту мебели и электрооборудования.
VII. Выбор материала и инструментов
Исследуя различные материалы, применяемые в производстве предметов интерьера, мы нашли, на наш взгляд, оптимальное соотношение между стоимостью материала, сложностью обработки этого материала и функциональными возможностями в результате эксплуатации (прочность, вес, долговечность).
Из возможных материалов наиболее приемлемым оказалась древесина, так как стоимость ее относительно невелика, она легко обрабатывается, хорошо поддается художественной отделке.
Из различных видов древесины по своим технологическим свойствам наиболее приемлемой оказалась липа.
Древесина должна соответствовать следующим требованиям:
- должна быть сухой (влажность 8-12%)
- не должна иметь пороков, которые могут повлиять на прочность изделия и его внешний вид
- необходимо учитывать направление волокон, которые должны совпадать с расположением продольной кромки детали
Для изготовления рамки требуются следующие инструменты:
- столярные инструменты (киянки, ножовки, стамески, угольники, линейки и т. д.)
- инструменты резчика
- электроинструменты (электролобзик, электрофрезер, шлифмашинка, электродрель)
VIII. Последовательность изготовления изделия
Последовательность изготовления изделия сводится к 2-м стадиям:
1. Конструирование изделия.
2. Изготовление изделия.
Конструирование изделия:
- выбор образца, определение его габаритов.
- разработка конструкции, составление технического рисунка, эскизов и чертежей.
Изготовление изделия:
- создание технологической карты на изготовление изделия.
- выбор материалов и инструмента.
- изготовление деталей и сборка узлов.
- предварительная сборка изделия и устранение недостатков.
- окончательная сборка изделия на клею.
- окончательная отделка изделия.
IX. Разработка технологической документации
Выбор образца и определение его габаритов зависят от назначения и условий его эксплуатации. Для этого создается технический рисунок и эскиз изделия, в которых учитывается надежность работы всех его конструктивных элементов. Затем производится расчет размеров изделия и его частей с последующим вычерчиванием. Чертежи должны содержать данные, необходимые для последующего изготовления изделия.
Изготовление изделия начинается с изготовления технологической карты, в которой описываются операции с указанием их последовательности, режимов обработки, данных об инструментах и приспособлениях, применяемых при изготовлении изделия.
Технологическая карта
на изготовление рамки для зеркала
№ | Наименование операции | Графическое изображение | Инструменты, приспособления |
1.1 | Выбор материала и разметка заготовок для вертикальных планок |
| Линейка, угольник, карандаш, ластик. |
1.2 | Изготовление соединения в пол дерева |
| Ножовка по дереву |
1.3 | Нанесение узора на планку |
| Карандаш, копирка. |
1.4 | Оформление планки резьбой |
| Резак, стамески. |
2.1 | Выбор материала и разметка заготовок для горизонтальных планок |
| Линейка, угольник, карандаш, ластик. |
2.2 | Изготовление соединения в пол дерева |
| Ножовка по дереву |
2.3 | Нанесение узора на планку |
| Карандаш, копирка. |
2.4 | Оформление планки резьбой |
| Резак, стамески. |
3.1 | Сборка рамки |
| Саморезы |
3.2 | Выборка четвертей под зеркало | Фрезер | |
3.3 | Предварительная отделка |
| «Шкурка» |
3.4 | Окончательная отделка морилкой и лаком |
| Морилка, лак. |

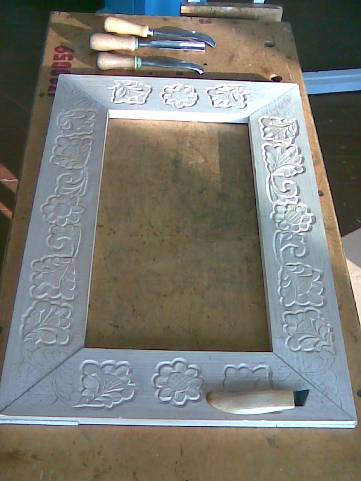

X. Изготовление изделия
Непосредственно технологический процесс начинается с подбора материалов. После подбора материалов приступают к разметке деталей по чертежам и их механической обработке. Изготовив все детали изделия, выполняют предварительную сборку, во время которой проверяют плотность подгонки отдельных деталей, прочность соединений, и устраняют обнаруженные дефекты. После этого производят окончательную сборку изделия на клею, зачищают поверхность, покрывают ее морилкой и лаком.
Для художественной отделки использовалась резьба с подборным фоном.
XI. Экономические расчеты
№ | Используемые материалы | Расход материала на изделие | Затраты |
1 | Липовая доска | 2,5м. | 100р. |
2 | Морилка ХВ | 100гр. | 8р. |
3 | Лак ПФ | 200гр. | 24р. |
4 | Саморезы | 8шт. | 2,40р. |
Итого:134,40р.
Примечание: ввиду малого объема работа электролобзиком и фрезером расход энергии не учитывается.
XII. Охрана труда и правила
техники безопасности
при изготовлении изделия
При выполнении технологических операций большое внимание уделялось охране труда и правилам Техники Безопасности при работе в мастерской. Перед занятиями проводились инструктажи по Т. Б. при работе с электрооборудованием, столярным и резчицким инструментом.
XIII. Самоанализ выполненной работы.
В процессе работы над проектом я познакомился с историей развития и стилями оформления интерьера, закрепил навыки в технологии деревообработки и резьбы по дереву. В процессе работы постоянно производился контроль выполненной работы. На мой взгляд, я выполнил все требования, которые ставились передо мной вначале.
XIV. Информационные ресурсы
1. «Основы мастерства резьбы по дереву»
Москва. 1986 год.
2. «Столярные работы»
Москва. 1986 год.
3. «Рисунок и основы композиции»
Москва. «Высшая школа». 1988 год.
4. «История художественной обработки изделий из древесины»
Москва. «Высшая школа». 1988 год.
5. . Том 9. Третье издание. Москва. Издательство «Советская энциклопедия».
6. Москва. 1994г, «И все это делают зеркала». Перевод с английского.
