Технические характеристики МикроМастер CPX

Технические характеристики МикроМастер CPX 100 BEB

Напряжение

Установка

соединения

Внешний контроль и индикаторы

Сбой

Сброс

Задержка

Средства измерения

Диапазон

Пропускная способность насоса с трубкой 4,8 мм ID

Материал гибкой трубки

Редуктор

Макс. обратное давление

Материал корпуса

Размеры

Высота x Ширина x Глубина

Вес

230V 50Hz Макс 0,1 Amp

На вертикальной плоской поверхности при использовании

металлического кронштейна. Расстояние м. осями 126 мм.

3 метровые 2 основных провода с заземлением на 230V

3-метровые 2 пров. на зонд

СВЕТОДИОДНЫЙ индикатор

ЗЕЛЕНЫЙ выбрана установленная концентрация

КРАСНО-ЗЕЛЕНОЕ дозирование

КРАСНАЯ сбой

Параллельный звуковой сигнал вместе с КРАСНЫМ включенным индикатором после 1, 2 или 3 циклов, когда установленная концентрация не была установлена.

Установленная величина концентрации

40 секунд

Проводимость

НИЗКИЕ приблизительно мю (Siemens)

ВЫСОКИЕ приблизительно мю. (Siemens)

+1,1 мл на цикл

ЭПДМ, силикон или Неопрен по выбору

Планетарный механизм 100 оборотов в минуту

lbar

термоустойчивый пластик

140 ( вкл.. кронштейн) x 60 x 115 мм 0,6 кг

Руководство по использованию

Дозатор Микро Мастер CPX 100 BEB.

Это оборудование не может быть установлено или использоваться без прочтения этого руководства и необходимо принять соответствующие меры безопасности для использования данного оборудования.

Это руководство применимо к оборудованию с серийными номерами начиная от и далее.

Данное оборудование разработано для дозирования моющих средств в профессиональных посудомоечных машинах и не может быть использовано в других целях без письменного предписания компании-изготовителя.

Изготовитель выбрал соответствующие материалы для использования широкого спектра химических средств для посудомоечных машин, поэтому использование других химикатов невозможно без одобрения и письменного подтверждения производителя.

Установка и операции

Оборудование должно быть установлено в соответствующем месте так, чтобы оно не подвергалось воздействию воды, пара и температурам ниже +10 ° C или выше +45 °C.

Все подключение должно производиться в соответствии с локальными инструкциями и инженером, имеющим допуск к оборудованию.

Найдите надлежащее место для данного оборудования и установите его на стене или на вертикальной плоской поверхности.

Просверлить отверстие для винтов 4 мм ( расстояние между осями 126 мм ) .

Соедините три основных провода с электропитанием согласно схемным решениям на странице 4. Два основных провода подсоединены к зонду. Соедините трубку давления и всасывания к насосу, всасывание слева (впрыск) и давление справа (выпуск ). Убедитесь,

что шланги для подачи воды находятся на удаленном расстоянии от источников высокой температуры, острых предметов, которые могут вызвать протечку.

Откройте фронтальную крышку дозатора и установите переключатели функций с левой стороны панели в требуемое положение, см. стр.4

Используя соответствующий инструмент аккуратно вставьте в центральную часть панели между двумя переключателями. Поверните по часовой стрелке для увеличения и против часовой – для уменьшения единиц настройки дозатора.

Закройте защитным кожухом и дозатор готов к работе.

Обслуживание/ гарантия.

Изготовителем с особой тщательностью были подобраны все материалы данного оборудования для длительной и надежной эксплуатации. На работу дозатора может повлиять использование неоригинальных комплектующих. Ремонт и обслуживание данного вида оборудования нельзя производить при включенном питании или не выключенных тумблерах, когда в трубках находится вода под давлением или имеется какое-то количество химического средства.

Мы рекомендуем наносить смазку на трубки два - четыре раза в год.

Проводите тщательный осмотр всех трубок и защитного покрытия насоса на предмет выявления протечек. Замените дефектную деталь немедленно.

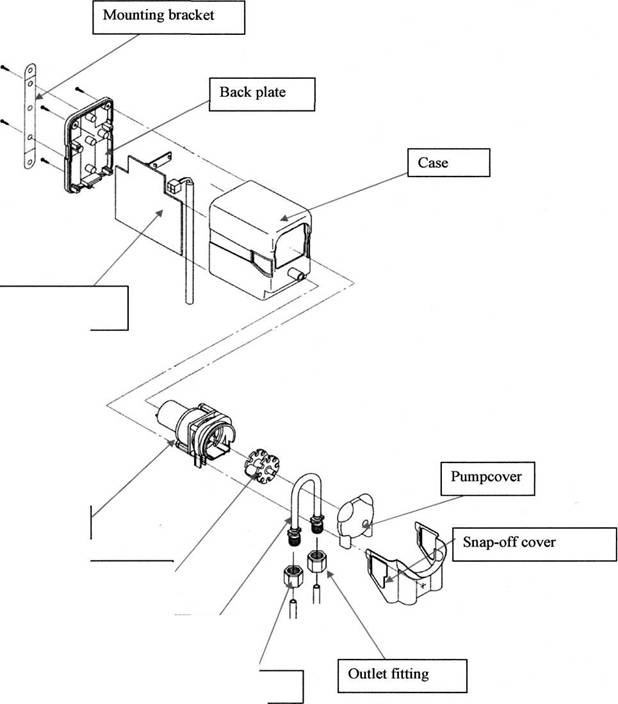

Описание

Ролик насоса

Гибкая трубка EPDM

Приспособление входного отверстия

Съемная Передняя панель   Заглушка насоса   Выпускной фитинг   Впускной фитинг   Гибкая подводка ЭПДМ   Маховик   Редуктор   Панель управления с функциональными переключателями   Крепежный кронштейн   Задняя панель   кожух

Электромагнитный датчик, погруженный в резервуар

зеленая / желтая

Красная отм.

Белая отметка

контур управления двиг. насоса

Посудомоечная машина

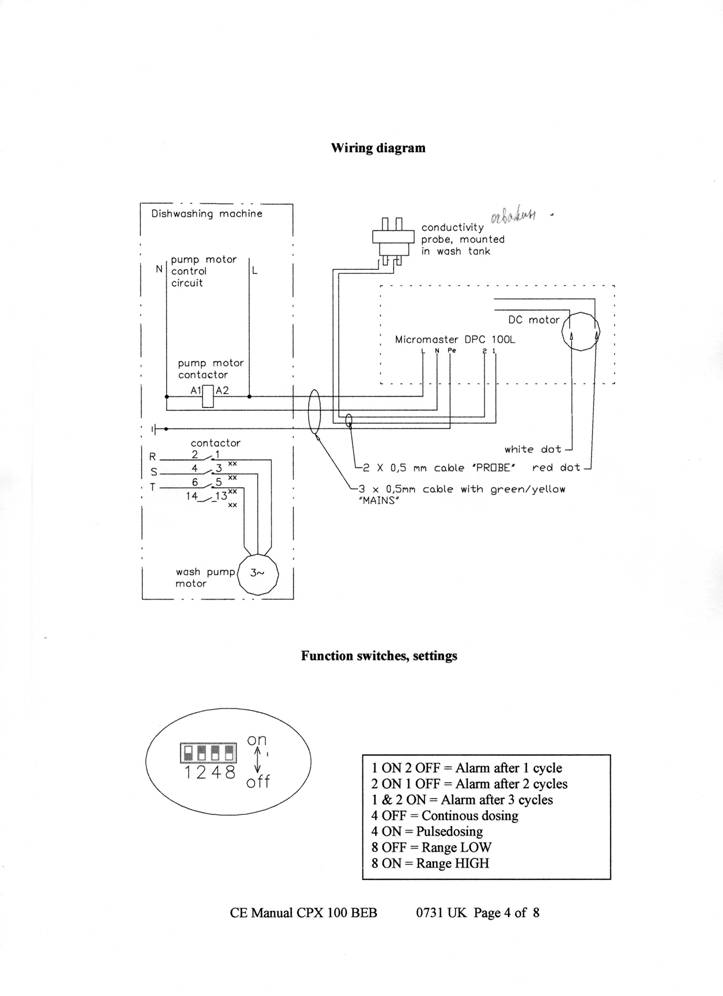

Диаграмма подключения

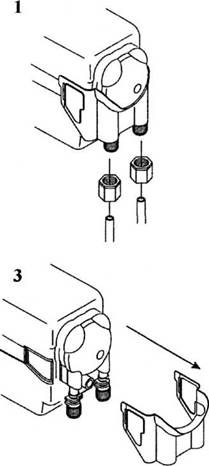

Замена гибкой трубки

Аккуратно отвинтите крышку насоса маленькой отверткой

отсоедините гайки используя перчатки для защиты рук при отсоединении.

Съемная передняя панель

Потяните крышку вперед покрытие вперед

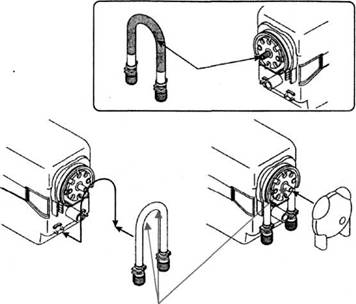

Вставьте новую трубку и нанесите смазку в местах, указанных стрелками. Собираются в обратном порядке.

6. Никогда не удаляйте или не устанавливаите крепления, когда съемная передняя панель не на месте. Это может привести к повреждению оборудования.

Устранение возникших неисправностей
