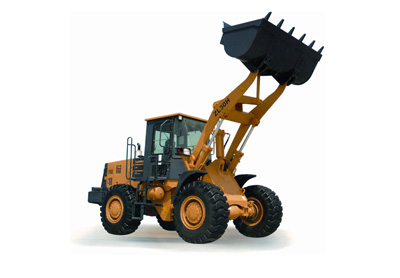

Фронтальный погрузчик ZL30H
характеристики
Габариты | ||
1 | Длина (с ковшом) | 6863 мм |
2 | Ширина | 2305 мм |
3 | Ширина ковша | 2460 мм |
4 | Высота (по крыше кабины) | 3095 мм |
5 | Колесная база | 2750 мм |
6 | Колея | 1855 мм |
7 | Мин. просвет от земли | 370 мм |
Основные технические характеристики | ||
1 | Номинальная грузоподъемность | 3000 кг |
2 | Эксплуатационный вес | 10200 кг |
3 | Объем ковша | 1.7 м3 |
4 | Макс. усилие отрыва | 96 кН |
5 | Высота разгрузки | 2850 мм |
6 | Расстояние разгрузки | 1030 мм |
7 | Угол разгрузки | ≥45° |
8 | Минимальный радиус разворота | |
По внешней кромке ковша | 5600 мм | |
По центру переднего колеса | 5205 мм | |
9 | Угол вертикального отклонения рамы | 38±1° |
10 | Угол поворота рамы с независимой подвеской | ±11° |
11 | Время подъема ковша | ≤5,1(сек.) |
12 | Время спуска ковша | ≤3.0(сек.) |
13 | Время разгрузки | ≤1,1 (сек.) |
14 | Скорость перемещения, 3 передние и 3 задние передачи, км/ч | |
1-я передача | 7.3 | |
2-я передача | 15,7 | |
3-я передача | 35 | |
1-я передача (реверс) | 7,8 | |
2-я передача (реверс) | 16,8 | |
3-я передача (реверс) | 36 | |
Дизельный двигатель | ||
1 | Модель | CUММINS 6BT5.9 – C120 Dongfeng |
2 | Тип | С непосредственным впрыском. С турбонаддувом. С водяным охлаждением |
3 | Мощность | 87 кВт/118 л. с |
4 | Поршень диаметр/ход | 102 /120 мм |
5 | Объем двигателя | 5,9 л |
6 | Стартер | 24 (V) |
7 | Номинальная частота вращения | 2200 об/мин |
8 | Максимальный крутящий момент (Нм) | 440 Нм |
9 | Привод стартера | Электрический |
10 | Минимальный удельный расход топлива, | 220 г/кВт. ч |
Трансмиссия | ||
Гидротрансформатор | ||
1 | Модель | YJH315A-4(Shanxi) |
2 | Тип | 3-элементный, первого уровня |
3 | Крутящий момент | 2.4 |
4 | Тип охлаждения | Циркуляция масла под давлением |
Коробка передач | ||
1 | Модель | CHANGLIN |
2 | Тип | Коробка переключения передач под нагрузкой |
3 | Система переключения передач | 3 передних и 3 задних передачи |
4 | Модель насоса | CBG1016(против часовой стрелки) |
Мосты | ||
1 | Тип главного редуктора | Одноступенчатый, спирально коническая передача |
2 | Передаточное число главного редуктора | 3.889 |
3 | Тип заднего редуктора | Одноступенчатый планетарный |
4 | Передаточное число заднего редуктора | 4,941 |
5 | Суммарное передаточное число | 19.216 |
6 | Максимальная тяга | 83 кН |
7 | Размер шины | 17.5-25-12PR |
Гидравлическая система | ||
1 | Модель масляного насоса | CBGj2100 |
2 | Давление в системе | 160 кг/см² |
3 | Модель усилителя рулевого механизма | DF32 |
4 | Размера цилиндра подъема ковша | Ф125*70*697 мм |
5 | Размеры цилиндра привода рукояти | Ф150*70*466 мм |
Система рулевого управления | ||
1 | Тип | Сочлененная рама, управление гидроцилиндрами поворота |
2 | Модель насоса | CBGj2050 |
3 | Модель рулевого привода | BZZ1-E400C/FKA-143020 |
4 | Давление в системе | 14 MPa |
5 | Размеры цилиндра | Ф70*40*323 мм |
Тормозная система | ||
1 | Тип тормоза | Сухие дисковые тормоза с пневмогидроприводом, на все четыре колеса |
2 | Воздушное давление, | 7-8 кг/cм2 |
3 | Тип аварийного тормоза | Барабанный тормоз |
Объмы масел | ||
1 | Топливо (дизель) | 120 л |
2 | Масло в двигателе | 20 л |
3 | Масло в гидротрансформатора и КПП | 32 л |
4 | Масло в гидравлической системе | 120 л |
5 | Масло в ведущих мостах | 16/15 л |
