Руководство по продукту (стр. 3 )

*для большей информации пожалуйста см. Field Service Manual
.

Запасные части

CMS – Parts				Введение
This kit is intended to be stored at the customer. It contains the CMS parts.		Конфигурация
Название	Артикульный номер	КОЛ-ВО		Спецификация копира
Feeding Система & double feed prevention MB, Кассета 1& 2	56UA-K010	2		Спецификация принтера
Feeding Система & double feed prevention PFU, Кассета 3 & 5	15BA-K010	2		Спецификация сканера
Feeding Система & double feed prevention PFU, Кассета 4	15BA-K020	1		Доп. оборудование
Transfer/Separation corona unit	56UA-2700	1		Расходные материалы
Fusing Unit	56UF-5200	1		Артикульные номера
Fusing Web	56UA-53510	1		Установка
ADF feeding Система & double feed prevention	15AS-K010	1		Техническое обслуживание
				Запасные части
CE car kit				Рекомендов. материалы
This kit is intended for the car of the customer engineer. It contains several parts out of the initial parts list, PM-kit, drum and starter.		Приложение
Название	Артикульный номер	Кол-во
FEEDING ROLLER ASSY/B	55VA-483	10
FEEDING ROLLER ASSY/A	55VA-484	5
CHARGING WIRE	56UA2509	2
ELECTRODE VIBRATING RUBBER	55VA2527	2
CHARGING CONTROL PLATE	56UA2508	1
CHARGE CLEANER ASSY	55VA-255	2
STOPER MATERIAL 2PCS/1SET	45AA2040	2
DISCHARGE WIRE	56UA2613	3
TRANSFER HOLDING RUBBER	56AA1783	3
TRANSFER CLEANING ASSY	56GA-276	1

SEPARATE CLEANING ASSY /1	56GA-277	1		Введение
SEPARATE CLEANING ASSY /2	56GA-278	1		Конфигурация
STOPER MATERIAL 2PCS/1SET	45AA2040	3		Спецификация копира
FILTER	56UA3108	1		Спецификация принтера
CLEANER BLADE	56UA5601	2		Спецификация сканера
WEB	56UA5351	1		Доп. оборудование

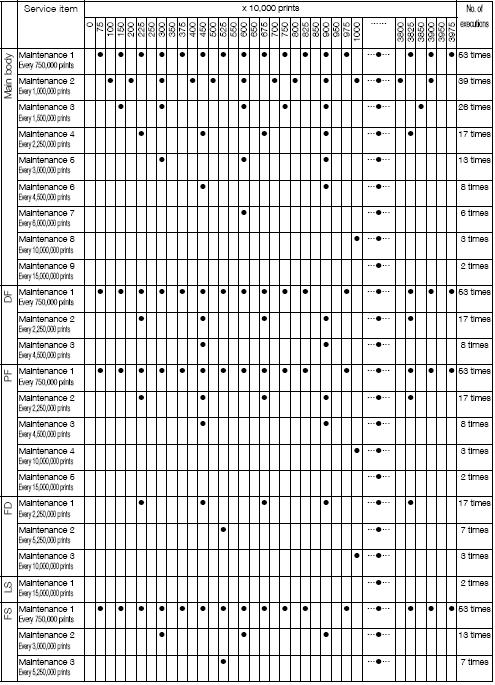

PM-kit for 750000 images	6UA-PM75	1		Расходные материалы
DRUM	02UH	1		Артикульные номера
DRUM SEPARATING CLAW	55VA2919	3		Установка
DEVELOPER	02UG	1		Техническое обслуживание
FIXING ROLLER UPPER	56UA5304	2		Запасные части
HEAT INSULATING SLEEVE		4		Рекомендов. материалы
B. BEARING NTN TS3-6907ZZNRC4		4		Приложение
LOWER ROLLER ASSY	56UA-528	2
FIXING CLAW /UPPER	55VA5321	12
FIXING CLAW /LOWER	25AA5329	4
FIXING CLEANING SHEET ASSY	56UA-547	2
DRUM TEMP. SENSOR ASSY	56GA-209	1
HEAT INSULAT SLEEVE /FRONT	26AA5315	4
FIXING BEARING	56UA7507	4
TEMPERATURE SENSOR/4	55VA8806	1
FIXING AUXILIARY ROLLER	56UA5307	1
FIXING HEATER/3 QIR208-300KEC	55VF8304	1
TEMPERATURE SENSOR/2	55VA8804	1
FIXING HEATER/1 QIR208-900KEC	55VF8302	1
FIXING HEATER/2 QIRKEC	55VF8303	1		Введение
PAPER FEED DRIVING CLUTCH	56AA8201	3		Конфигурация
CHARGE ASSY	56UA-250	2		Спецификация копира
SEPARATING ASSY	56UA-270	1		Спецификация принтера
FIXING DRIVING GEAR 2	56UA7783	2		Спецификация сканера
DF603				Доп. оборудование
PICK UP ROLLER	13GA4604	2		Расходные материалы
ROLLER	15AS4605	2		Артикульные номера
FS503				Установка
EXIT ROLLER/A	122H4825	2		Техническое обслуживание
				Запасные части
Local kit				Рекомендов. материалы
This kit is intended to be stored at a central local place. It contains the parts of the initial parts list. Parts Кол-во has to be defined based on installed machines		Приложение
Название	Артикульный номер
FEEDING ROLLER ASSY/B	55VA-483
FEEDING ROLLER ASSY/A	55VA-484
CHARGING WIRE	56UA2509
ELECTRODE VIBRATING RUBBER	55VA2527
CHARGING CONTROL PLATE	56UA2508
CHARGE CLEANER ASSY	55VA-255
STOPER MATERIAL 2PCS/1SET	45AA2040
DISCHARGE WIRE	56UA2613
TRANSFER HOLDING RUBBER	56AA1783
TRANSFER CLEANING ASSY	56GA-276
SEPARATE CLEANING ASSY /1	56GA-277
SEPARATE CLEANING ASSY /2	56GA-278
STOPER MATERIAL 2PCS/1SET	45AA2040			Введение
FILTER	56UA3108			Конфигурация
CLEANER BLADE	56UA5601			Спецификация копира
WEB	56UA5351			Спецификация принтера
DRUM	56UA2101			Спецификация сканера
DRUM SEPARATING CLAW	55VA2919			Доп. оборудование
ENCLOSED DEVELOPER	56UA3060			Расходные материалы
TONER GUIDE BRUSH ASSY	56UA-574			Артикульные номера
SCATTER PREVENTING FELT	55VA5568			Установка
SEALING PLATE R ASSY	56UA-558			Техническое обслуживание
SEALING PLATE F ASSY	56UA-559			Запасные части
TRANSFER AUXILIARY BOARD ASSY	56UA-281			Рекомендов. материалы
AGITATING PLATE A 1 ASSY	56UA-347			Приложение
FIXING ROLLER UPPER	56UA5304
HEAT INSULATING SLEEVE
B. BEARING NTN TS3-6907ZZNRC4
LOWER ROLLER ASSY	56UA-528
FIXING CLAW /UPPER	55VA5321
FIXING CLAW /LOWER	25AA5329
FIXING CLEANING SHEET ASSY	56UA-547
PAPER FEED DRIVING CLUTCH	56AA8201
PAPER FEED DRIVING CLUTCH	56AA8201
DRUM TEMP. SENSOR ASSY	56GA-209
SLEEVE/1	55VA-334
SLEEVE/2	55VA-335

TONER SEALING PLATE ASSY	56UA-568			Введение
GUIDE PLATE ASSY	56UA-561			Конфигурация
HEAT INSULAT SLEEVE /FRONT	26AA5315			Спецификация копира
FIXING BEARING	56UA7507			Спецификация принтера
TEMPERATURE SENSOR/4	55VA8806			Спецификация сканера
FIXING AUXILIARY ROLLER	56UA5307			Доп. оборудование
FIXING HEATER/3 QIR208-300KEC	55VF8304			Расходные материалы
TEMPERATURE SENSOR/2	55VA8804			Артикульные номера
FIXING HEATER/1 QIR208-900KEC	55VF8302			Установка
FIXING HEATER/2 QIRKEC	55VF8303			Техническое обслуживание
PAPER FEED DRIVING CLUTCH	56AA8201			Запасные части
OZONE FILTER A	56UA1121			Рекомендов. материалы
DEVELOPING SUCTION FILTER	56UA1122			Приложение
OZONE FILTER K	56UA1128
CONVEYANCE SUCTION FILTER	56UA1129
CONVEYANCE ROLLER UPPER	56UA4412
PAPER EXIT ROLLER 2	56UA4557
CONVEYANCE ROLLER 1	56UA4740
CONVEYANCE ROLLER 2	56UA4741
CONVEYANCE ROLLER 3 ASSY	56UA-035
CONVEYANCE ROLLER 4	56UA4743
CONVEYANCE ROLLER 5	56UA4744
PAPER EXIT ROLLER 1	56UA4595
REGIST ROLLER UPPER	56UA4606
REGIST FEEDING ROLLER	56UA4683
REGIST BEARING UPPER	56UA7602			Введение
CHARGE ASSY	56UA-250			Конфигурация
SEPARATING ASSY	56UA-270			Спецификация копира
LED LAMP	55VA8308			Спецификация принтера
DEVELOPING ASSY	56UA-300			Спецификация сканера
DEVELOPING SUCTION ASSY	56UA-325			Доп. оборудование
FIXING DRIVING GEAR 2	56UA7783			Расходные материалы
WEB DRIVEN MOTOR	56GA8017			Артикульные номера
PAPER INDEX ACTUATOR MIDDLE	56UA5383			Установка
REGIST CONVEYANCE ROLLER	56UA4411			Техническое обслуживание
CONVEYANCE ROLLER LOWER	56UA4414			Запасные части
CONVEYANCE ROLLER A	56UA4464			Рекомендов. материалы
CONVEYANCE ROLLER MIDDLE	56UA4413			Приложение
TONER GUIDE BRUSH ASSY	55VA-574
REGIST BEARING B	56UA7603
TONER PUMP ASSY	56UA-780
TONER PUMP ASSY 2	56UA-790
PAPER GUIDE PART	56UA4760
PF-701
FEEDING ROLLER ASSY/B	55VA-483
FEEDING ROLLER ASSY/A	55VA-484
PAPER FEED DRIVING CLUTCH	56AA8201
PAPER FEED DRIVING CLUTCH	56AA8201
REGIST CONVEYANCE ROLLER	15BA4507
REGIST BEARING B	56UA7603

CONVEYANCE ROLLER	15BA4508			Введение
PFU PAPER EXIT ROLLER	15BA5011			Конфигурация
FS-503				Спецификация копира
EXIT ROLLER/A	122H4825			Спецификация принтера
STAPLE MAIN BODY	15AA4222			Спецификация сканера
STAPLE MAIN BODY	15AA4222			Доп. оборудование
SOLENOID 1 ASSY	15AA-449			Расходные материалы
FD-501				Артикульные номера
FEEDING ROLLER ASSY/A	50BA-574			Установка
REVERSING RUBBER ASSY	13QN-443			Техническое обслуживание
FEEDING ROLLER ASSY/B	50BA-575			Запасные части
FEEDING ROLLER ASSY/A	50BA-574			Рекомендов. материалы
REVERSING RUBBER ASSY	13QN-443			Приложение
FEEDING ROLLER ASSY/B	50BA-575
PUNCH MOTOR PRESS IN FORCE ASSY	15AG-573
SOLENOID A ASSY	15AG-493
SOLENOID A ASSY	15AG-493
MOTOR ASSY	129U-108
LS-501
SOLENOID	15AV8252
SOLENOID	15AV8253
SOLENOID	15AV8251
SOLENOID	15AV8255
MOTOR	15AV8003
Circuit Board for Phase 2 Конфигурация	15AV-9312

LS-502				Введение
SOLENOID	15AV8252			Конфигурация
SOLENOID	15AV8253			Спецификация копира
SOLENOID	15AV8251			Спецификация принтера
SOLENOID	15AV8255			Спецификация сканера
MOTOR	15AV8003			Доп. оборудование
Circuit Board for Phase 2 Конфигурация	15AW-9322			Расходные материалы
DF-603				Артикульные номера
PICK UP ROLLER	13GA4604			Установка
ROLLER	15AS4605			Техническое обслуживание
REVERSE ROLLER	13GA4606			Запасные части
PICK AUX ROLLER	13GA4601			Рекомендов. материалы
TORQUE LIMITTER ASSY	13GA-135			Приложение
Emergency kit
This kit is intended to contain the main boards/electrical parts which might be necessary for troubleshooting /exchange purpose
System control board assy	56UA-9030
Image processing board assy	56UA-9010
Printer control board assy	56UA-9020
ADU drive board	56GB-9080
DC Power source	56UA84510
DC power source	56AF84512
ADF control board	15AS-9310
PF-701 control board	15BA-9010
FS-503 control board	15AA-9310

FS-503 drive board	15AA-9320			Введение
FD-501 control board	15AG-9310			Конфигурация
FD-501 drive board 3	15AG-9340			Спецификация копира
FD-501 DC power source	15AG84510			Спецификация принтера
LS-501 control board	15AV-9310			Спецификация сканера
LS-502 control board	15AW-9320			Доп. оборудование
LS-501/502 power source	15AV84510			Расходные материалы
IC-611 control board	56UA-9100			Артикульные номера
Memory board	65AA-9120			Установка
Controller memory	56UA89080			Техническое обслуживание
High voltage unit 1	56UA84010			Запасные части
Charging electrify board	55VA-7370			Рекомендов. материалы
Exposure lamp starter	56UA83510			Приложение
Write unit	56UA-6500
Operation unit assy	56UF-7000
CCD UNIT	56UA-6300
HDD unit	56UA-9200

Новые технологии в bizhub PRO 1050e

Следующая таблица и рисунок показывают изменения относительно bizhub PRO 1050. Тем не менее некоторые изменения могут быть сделаны и на старой версии bizhub PRO 1050
