Возможности рентгеновской компьютерной томографии при туберкулемах легких

Л.Б. Малкина1, А.А. Визель2, И.И. Камалов1, Е.А. Киршина2

В настоящее время рентгеновская компьютерная томография (РКТ) широко применяется в пульмоноло­гии, однако в практике фтизиатрии применение РКТ ог­раничено высокой стоимостью исследования и малой обеспеченностью лечебных учреждений РКТ-техникой. В условиях высокой заболеваемости населения тубер­кулезом с одновременно изменившимся патоморфо-зом заболевания требуется использование комплекса высокоинформативных методов дифференциальной диагностики, в том числе и современных рентгеноло­гических методов. Трудности дифференциальной диа­гностики обусловлены малосимптомностью или стер­тостью клинических признаков при различных легоч­ных заболеваниях, атипичной локализацией патологи­ческих изменений в легких, абациллярностью или олиго-бациллярностью некоторых форм туберкулеза, лекарственной устойчивостью микобактерий туберку­леза и, соответственно, отсутствием динамики при специфическом лечении. Основными преимущества­ми РКТ в сравнении с обычным рентгенологическим исследованием являются возможность получения ак­сиального изображения с отсутствием скрытых зон и наложения теней, высокая разрешающая способность, построение мультипланарных реконструкций изобра­жений, а также возможность получить точную количе­ственную информацию о туберкулезном процессе на основе денситометрического анализа.

Мы использовали спиральную компьютерную томо­графию (СКТ) как основной диагностический метод в комплексном обследовании больных туберкулемами легких, находившихся на лечении в хирургическом от­делении противотуберкулезного диспансера.

Туберкулема легких – это клиническая форма тубер­кулеза, объединяющая различные по генезу инкапсули­рованные казеозные фокусы диаметром более 1 см. Ту-беркулемы характеризуются скудной клинической кар­тиной, длительным и малосимптомным течением, склонностью к прогрессированию, отсутствием замет­ной динамики при антибактериальном лечении [1].

1 Казанский государственный медицинский университет,
Казань.

2 Республиканский медицинский диагностический центр,
Казань.

Обычно в литературе РКТ-картина туберкулем опи­сывается как образование округлой формы с ровными контурами гомогенной структуры с наличием кальцина-тов [10], что вызывает трудности при проведении диф­ференциальной диагностики [3, 4]. С целью уточнения СКТ-семиотики туберкулем легких мы обследовали 30 больных, у которых было 39 туберкулем. Всем боль­ным проводилось комплексное клиническое, лабора­торное, инструментальное, рентгенологическое и СКТ-обследование. В одном случае патологические из­менения выявлены только при проведении СКТ, в то время как данные стандартного рентгено-томографи-ческого исследования были отрицательны на фоне дли­тельного бактериовыделения (рис. 1). В пяти случаях окончательный диагноз был установлен только на осно­вании гистологического заключения. Диагноз морфо­логически верифицирован во всех случаях, кроме двух, при изучении операционного материала. У двоих боль­ных на основании данных CКТ хирургическое лечение было отложено, так как было выявлено прогрессирова-ние процесса с наличием двухсторонней бронхогенной диссеминации у одного больного (рис. 2) и развитие обширной перифокальной инфильтрации с переходом на элементы корня легкого у второго больного, не опре­деляемые при стандартной рентгенографии легких.

Компьютерную томографию проводили на спираль­ном томографе Somatom фирмы Siemens. Больные ис­следовались по стандартной программе, при выявле­нии патологических изменений толщину выделяемого слоя уменьшали до 5 мм и выполняли дополнительную серию срезов, соответствующих уровню локализации патологического процесса. Полученная информация оценивалась с помощью визуального и денситометри-ческого анализа.

При РКТ-исследовании туберкулемы имели округ­лую или неправильную форму, располагались у боль­шинства больных в верхних долях легких, субплевраль-но в апикодорзальной зоне (1-й, 2-й, 6-й сегменты) лег­ких. Туберкулемы, формирующиеся из первичного ком­плекса у детей и молодых людей, могут располагаться в язычковых и базальных сегментах (S5, 8) [2], они могут быть единичными и множественными. Размеры тубер-кулем обычно не превышают 3–4 см и варьируют от 1 до 8 см, их контуры четкие, неровные, волнистые.

МЕДИЦИНСКАЯ ВИЗУАЛИЗАЦИЯ Июль–сентябрь 2000 29



RFTD

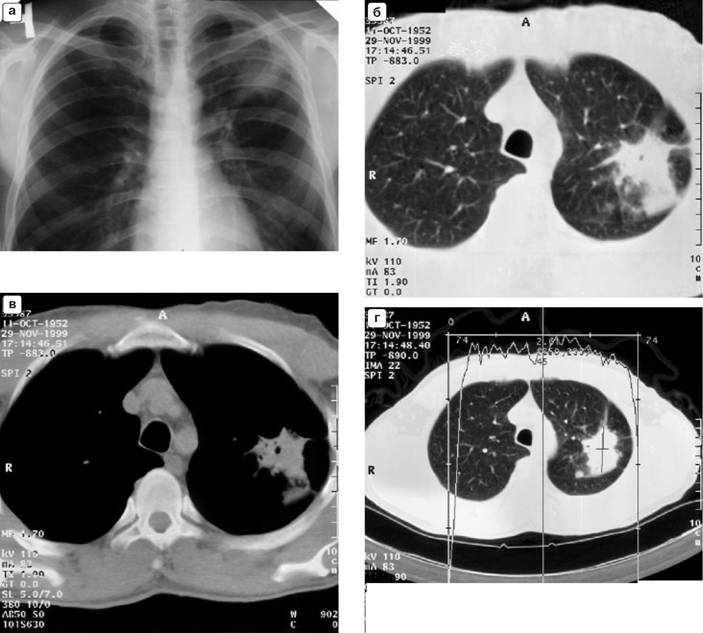

Рис. 1. а – обзорная рентгенограмма легких. Патологичес­ких изменений не определяется. б – СКТ с кривой денсито-метрического профиля. В проекции S1–S2 левого легкого визуализируется туберкулема размерами 2,5 × 1,5 × 4,0 см, с распадом, очагами вокруг, имеющая связь с плеврой. В па-рамедиастинальных отделах эмфизематозная булла.

._ ЫК - I 9лЧ

г jij. iH М. в

4F 3.10

kv 110

пА 63 П i.so

ст о п

SL 5.0/5. 333 -1в/0 АВ5С SO

121S&20

: 5

-Si-

ll 1200

с -еоо

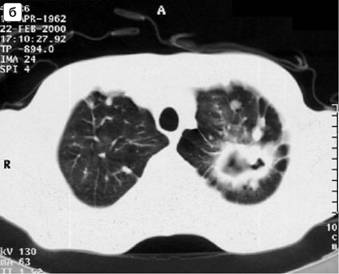

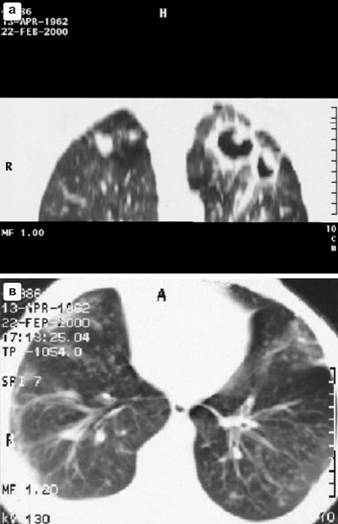

Рис. 2. а – СКТ. Продольная реконструкция изображения. б – СКТ. В S1–S2 левого легкого туберкулема с секвестрирую­щим распадом. Вокруг образования и в другом легком плот­ные очаги, отмечается связь с плеврой и корнем. в – СКТ. Множественные очаги бронхогенного обсеменения с обеих сторон.

0 МЕДИЦИНСКАЯ ВИЗУАЛИЗАЦИЯ Июль–сентябрь 2000

а

(OV- I МАП 2000 14:17:26.47

ТГ M4 - 0__

1Чл

б

SPIJ

(4

if)V- 11)6Я

/ \т

n 1200

С soo

Рис. 3. СКТ. а – туберкулема S1–S2 правого легкого без признаков прогрессирования. б – денситометрический профиль глу­бокого минимума плотности туберкулемы.

Рис. 4. а – обзорная рентгенограмма. Справа в 3-м межре-берье интенсивное неоднородное образование неправиль­ной формы с нечетким верхним контуром. б – СКТ. Выявлены точная локализация образования в S6 правого легкого, сер­повидный распад по медиальному полюсу, перифокальная инфильтрация и очаги, связь с корнем и плеврой.

Компьютерная томография позволяет более точно, чем на рентгенограммах и обычных томограммах, оце­нить локализацию, взаимоотношение с прилежащими бронхами и сосудами, контуры и структуру округлых образований, их связь с плеврой и корнем легкого, вы­явить мелкие очаги и локальные нарушения вентиля­ции (локальную эмфизему, буллы) в окружающей ле­гочной ткани.

Структура туберкулем почти всегда неоднородна за счет более плотных включений, кальцинатов, неравно­мерного уплотнения казеозных масс.

РКТ-характеристика туберкулем зависит также от фазы туберкулезного процесса [6, 7]. В стационарном состоянии контуры туберкулем четкие, ровные, могут быть бугристыми при конгломератных туберкулемах. В окружающей легочной ткани могут быть очаги сред-

МЕДИЦИНСКАЯ ВИЗУАЛИЗАЦИЯ Июль–сентябрь 2000 31

Tl 1. г,т е.. 350 1/0 AG50Si 330 HMD

\0V-1Э68

Рис. 5. СКТ. а – туберкулема правого легкого с четкими контурами на неизмененном легочном фоне. б – глубокий минимум кри­вой денситометрического профиля туберкулемы отражает активизацию процесса.

ней или высокой плотности, участки эмфиземы, от­дельные тяжи к утолщенной плевре. Стенки бронхов незначительно утолщены. Плотность туберкулем зави­сит от степени обезвоженности казеозных масс и на­личия кальцинатов, варьирует, по нашим данным, от –27 до 319 ед. H. При построении денситометрическо-го профиля не отмечается глубокого минимума плот­ности туберкулем (рис. 3).

При прогрессировании процесса контуры образова­ния становятся менее четкими, появляется зона пони­женной плотности, соответствующая перифокальной инфильтрации (halo-sign) [8], в окружающей туберкуле-му легочной ткани появляются множественные мелкие очаги бронхогенного обсеменения малой плотности, расположенные как вокруг образования, так и в других отделах легких, которые имеют тенденцию к слиянию и иногда выявляются при проведении CКТ раньше, чем на обычных рентгенограммах. Выявляется связь с утол­щенной плеврой. Характерным признаком активизации процесса является наличие в туберкулеме полости дес­трукции (центральной, краевой или секвестрирующей). Полость может располагаться эксцентрично, около ус­тья дренирующего бронха, иметь щелевидную или не­правильную форму и содержать расплавленные казеоз-ные массы (рис. 4). Плотность распада была, по нашим данным, от –881 до –126 ед. H. По кривой денситомет-рического профиля туберкулем можно определить рас­пад или расплавление казеозных масс, не выявляемые при визуальном анализе изображения (рис. 5).

Важным дифференциально-диагностическим при­знаком туберкулемы является реакция на внутривенное

введение контрастного вещества. По данным литерату­ры, при контрастировании денситометрические пока­затели туберкулем могут: 1) не изменяться; 2) созда­вать эффект краевого усиления вследствие накопления контрастного вещества в капсуле; 3) неоднородно по­вышаться с наличием участков большей плотности и участков, не меняющих плотность, соответствующих соединительнотканным перегородкам и казеозу [5].

Для доброкачественных образований, в том числе и для туберкулем, характерно повышение плотности при контрастировании не более чем на 20 ед. H [9–13]. Реак­ция на контрастирование обусловлена характером кро­воснабжения туберкулем. Артериальные сосуды обры­ваются на некотором расстоянии от капсулы туберкулем или в самой капсуле и, как правило, не достигают казео-за. В некоторых случаях мелкие веточки проникают сквозь капсулу в казеоз, чаще вдоль дренирующего бронха или в участках сохраненной легочной ткани и в соединительной ткани [1]. В этих случаях возможно не­однородное повышение плотности туберкулем (рис. 7в).

По патоморфологической классификации ­баха различают несколько вариантов туберкулем: ин-фильтративно-пневмонический, казеома (гомогенная, слоистая, конгломератная), заполненная каверна.

Некоторые авторы выделяют также первичные и вторичные туберкулемы [2].

Тактика лечения зависит от морфологического ва­рианта процесса: так, при инфильтративно-пневмони-ческом варианте необходимо проводить специфичес­кую химиотерапию, а при сформированных казеомах хирургическое лечение. В клинике применение класси-

32 МЕДИЦИНСКАЯ ВИЗУАЛИЗАЦИЯ Июль–сентябрь 2000

II I. jT 0.0 iL 5.0/7. SSO 10/0 \v->a Јo 101 StJO

Рис. 6. Инфильтративно-пневмонический вариант туберкулемы. а – обзорная рентгенограмма. б, в – СКТ. Плотное образова­ние неправильной формы с четкими неровными контурами, с единичными очагами вокруг. г – однородная структура образова­ния по данным денситометрического профиля.

фикации затруднено, так как по клини­ческим и стандартным рентгенологическим данным невозможно определить вариант туберкулем. По на­шим данным, при сопоставлении РКТ-картины и мор­фологии макропрепаратов выявлено соответствие РКТ-признаков туберкулем этой классификации.

Для инфильтративно-пневмонического варианта ту-беркулем характерно наличие относительно округлого фокуса туберкулезной пневмонии с небольшими участ­ками казеоза и мелкими полостями расплавления тка­ни, четко отграниченного от непораженных отделов [1].

По данным РКТ это образование имеет неправильно округлую форму с относительно четкими неровными контурами на фоне единичных очагов вокруг. По дан­ным денситометрического профиля плотность одно­родна, без известковых включений. В структуре обра­зований определяются воздушные просветы бронхов, которые в зависимости от уровня сканирования видны на всем протяжении или прерывисто в виде осевых се­чений различного диаметра, местами суженных и де­формированных. Характерно наличие связи с корнем и плеврой (рис. 6).

МЕДИЦИНСКАЯ ВИЗУАЛИЗАЦИЯ Июль–сентябрь 2000 33

,01,99 ШЬ:Ь&5 11Y/F

б

WL = 1

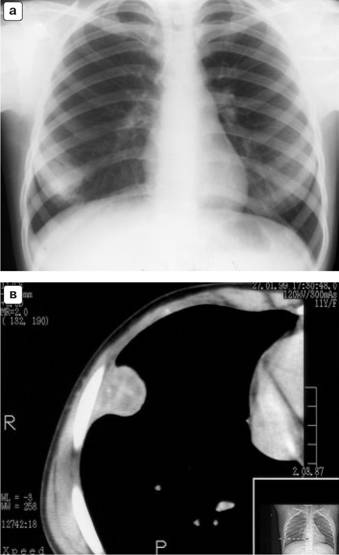

Рис. 7. а – обзорная рентгенограмма органов грудной клет­ки. В латеральных отделах 5-го межреберья округлая тень с нечеткими неровными контурами на неизмененном легочном фоне. б – РКТ. В проекции S8 правого легкого определяется объемное образование с четкими контурами, тесно прилежа­щее к плевре, неоднородной структуры, с наличием кальци-ната. в – РКТ с контрастированием. Выявлено краевое усиле­ние в области капсулы, участки накопления контрастного вещества, соответствующие сохраненной строме, зоны ка-зеозного некроза низкой плотности, не накопившие конт­растного вещества.

Казеомы представлены четко очерченным фокусом тотальной казеозной пневмонии, окруженной хорошо сформированной капсулой [1]. На РКТ они имеют ок­руглую или неправильную форму, с четкими ровными контурами, неоднородной структуры за счет неравно­мерного уплотнения казеозных масс и включений из­вести или полостей распада, связаны с плеврой. В субплевральных отделах можно выявить эмфизема­тозные буллы.

Конгломератные туберкулемы состоят из нескольких казеозных очагов различного размера, объединенных общей капсулой. На СКТ визуализируются четкие не­ровные или бугристые контуры неоднородной плотнос­ти за счет наличия свежих казеозных масс низкой плот­ности, связывающих предсуществующие более плот­ные фокусы казеоза. Денситометрический профиль ха­рактеризуется наличием платообразного минимума.

На основании РКТ-данных нам не удалось выявить признаки слоистых туберкулем, которые определя-

лись макроскопически. Вероятно, это обусловлено полным отсутствием или малым содержанием солей кальция или пылевых частиц в концентрических слоях. У обследованных нами больных не было заполненных каверн.

Первичные туберкулемы представлены морфологи­чески округлым фокусом первичной казеозной пнев­монии с сохранением остатков стромы легкого, явле­ниями организации капсулы, обызвествления, иногда с наличием полостей распада неправильной формы. Они характеризуются возникновением на фоне виража туберкулиновых проб, скудной клинической картиной и длительным течением без рентгенологической дина­мики при проведении специфической химиотерапии, а также отсутствием микобактерий туберкулеза в мокро­те и промывных водах бронхов. В наших наблюдениях данные туберкулемы локализовались в нижних долях легких в проекции S8, S9 у детей и подростков, обсле­дуемых по поводу виража туберкулиновых проб (рис. 7).

4 МЕДИЦИНСКАЯ ВИЗУАЛИЗАЦИЯ Июль–сентябрь 2000

Локализация процесса и отсутствие характерного для первичного туберкулеза легких увеличения внутри-грудных лимфоузлов достоверно выявлено только при проведении РКТ [5].

Наличие обызвествлений, типичная реакция на введение контрастного вещества, а у части больных наличие множественных образований позволяет отли­чить туберкулемы от других образований в легких. Без использования методики усиления при отсутствии обызвествлений сделать определенное заключение о наличии туберкулемы не представляется возможным. Следует учитывать, что форма, размеры, характер контуров и наличие очагов в окружающей образование легочной ткани не являются патогномоничными для туберкулемы признаками и могут наблюдаться при других заболеваниях. В этих случаях диагноз устанав­ливается на основании ретроспективного изучения архива рентгенограмм и флюорограмм, при трансто­ракальной пункционной биопсии или при диагностиче­ской торакотомии.

Таким образом, компьютерная томография весьма эффективна для уточнения диагноза, определения ло­кализации, степени распространенности, фазы, актив­ности процесса и морфологического варианта туберку-лем, что играет важную роль в оценке эффективности антибактериального лечения и принятии решения о дальнейшей рациональной тактике химиотерапии или о целесообразности хирургического лечения и опреде­лении объема оперативного вмешательства.

Список литературы

1.  Авербах легкого. М., 1962.

2.  О некоторых дополнительных критериях дифференциальной рентгенодиагностики перифериче­ского рака и туберкулемы легких // Вестник рентгеноло­гии. 1988. № 4. С. 65–70.

3.  , Толкачева спи­ральной компьютерной томографии в диагностике хи­рургических заболеваний легких // Клиническая герон­тология. 1997. № 1. С. 15–20.

4.  , Толкачева дифференциальная диагностика хирургических болезней легких: диагностические ошибки и их причины // Вестник рентгенологии и радиологии. 1997. № 2. С. 16–20.

5.  , Пигалова рентгеновской ком­пьютерной томографии в диагностике атипично распо­ложенных туберкулем грудной полости у детей и подро­стков // Сб. тр. 4 научно-практической конференции мо­лодых ученых. Казань, 1999. С. 46–48.

6.  , Терновой компьютер­ная томография в диагностике туберкулеза легких. М., 1998.

7.  , , Черемисин ­ная томография при туберкулезе органов дыхания. СПб., 1998.

8.  Gaeta M., Blandino A., Scribano E. et puted tomo­graphy halo sign in pulmonary nodules: frequency and diag­nostic value // Comput. Med. Imaging Graph. 1997. V. 21. Jan.–Feb. № 1. P. 39–46.

9.  Erasmus J. J., McAdams H. P., Connoly J. E. Solitary pul­monary nodules: Part II. Evaluation of the Indeterminate nodule // Radiographics. 2000. V. 20. P. 59–66.

10.  Leung A. N. Pulmonary tuberculosis: the essentials // Radiology. 1999. V. 210. P. 307–322.

11.  Potente G., Guerrisi R., Iacari V. et al. The solitary pulmonary nodule: the preliminary results in differential diagnosis by high-resolution computed tomography with a contrast medium // Radiol. Med. (Torino) 1997. V. 94. Sep. № 3. P. 182–188.

12.  Potente G., Iacari V. , Caimi M. The challenge of solitary pul­monary nodules: HRCT evaluation // Comput. Med. Imaging Graph. 1997. V. 21. Jan–Feb. № 1. P. 39–46.

13.  Yamashita K., Matsunobe S., Tsuda T. et al. Solitary pul­monary nodule: preliminary study of evaluation with incre­mental dynamic CT // Radiology. 1995. V. 194. Feb. № 2. P. 399–405.
