Модульный раздевальный шкаф

ML-1; ML-1S

Паспорт и инструкция по эксплуатации

ПРЦ. ШР.36.00 ПС

1. НАЗНАЧЕНИЕ

1.1. Модульные раздевальные шкафы (далее по тексту – шкафы либо изде-лия) типа ML-1; ML-1S предназначены для хранения одежды.

1.2. Шкафы имеют сборную конструкцию, позволяющую выполнять сбор-ку ряда шкафов без двойных смежных элементов. Ряд шкафов образуется соеди-нением, согласно п. 6, шкафа ML-1 и любого количества шкафов ML-1S.

1.3. Шкаф типа ML-1 в собранном виде представляет собой изделие, поз-воляющее использовать его по назначению. Шкаф типа ML-1S предназначен для сборки ряда шкафов (см. п. 1.2.) согласно п. 6 и отдельно от шкафа типа ML-1 не используется.

1.4. Конструкция шкафа позволяет навешивать дверь на любую (левую или правую) стороны.

1.5. Шкаф предназначен для эксплуатации при температуре окружающего воздуха от +1°С до +40°С при влажности не более 80%.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра

Значение параметра

ML-1

ML-1S

Габаритные размеры (высота´ширина´глубина), мм*

1800´300´495

Размеры проема двери, мм*

1700´260

Высота расположения штанги для одежды, мм**

1521

Высота расположения нижней полки, мм**

298

Высота расположения верхней полки, мм**

1491

Размер полки

296´474

Тип замка

Почтовый

Масса, кг*

23,8

20,4

Количество грузовых мест в упакованном виде

1

Габаритные размеры в упакованном виде, мм

1864´544´89

Масса в упакованном виде, кг

25,8

22,4

* Величина параметра в собранном виде;

НЕ нашли? Не то? Что вы ищете?

** Размер от пола шкафа

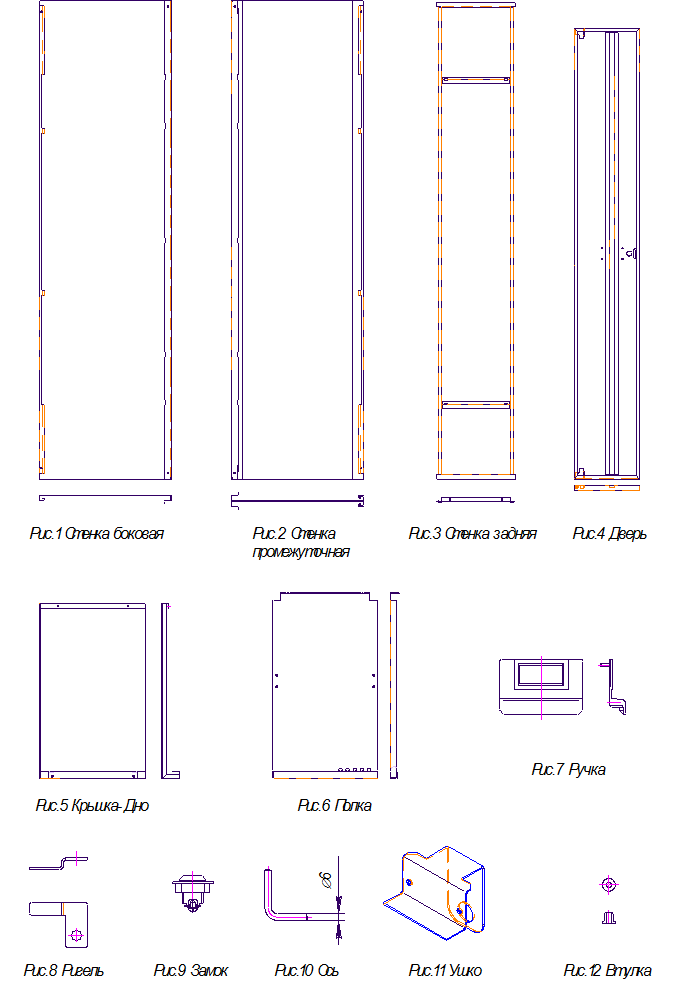

3. КОМПЛЕКТНОСТЬ

Наименование

Количество

Рис.

Примечание

ML-1

ML-1S

Стенка боковая

2

–

1

Стенка промежуточная

–

1

2

Стенка задняя

1

1

3

Дверь

1

1

4

Крышка-дно

2

2

5

Полка

2

2

6

Ручка

1

1

7

Ригель замка

1

1

8

Замок в сборе

1

1

9

с двумя ключами

Ось двери

2

2

10

Штанга для одежды

1

1

–

Опора для штанги

2

2

–

Ушко

1

1

11

Гайка М4

2

2

–

Шайба 4

6

6

–

Винт самонарезающий

4,2´12

4

4

–

для крепления опоры для штанги

Винт самонарезающий

3´12

2

2

–

для крепления ручки

Амортизатор D11×5

2

2

–

для плотной посадки двери

Втулка пластмассовая

4

4

12

для крепления осей двери

Заклепка 4×6

2

2

–

Крючок

2

2

–

Пистон 6,0×4,5

8

8

–

для соединения стенок с крышкой и дном

Паспорт и инструкция по эксплуатации ПРЦ. ШР.36.00 ПС

1

1

–

Инструкция по сборке

1

1

–




4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

4.1. Изделие состоит из ряда элементов, перечисленных в п. 3 настоящего пас-порта, которые, будучи собраны по п. 6, представляют собой закрытый, естествен-ным образом вентилируемый шкаф, предназначенный для использования соглас-но п. 1.

4.2. Шкаф оснащен индивидуальным замком с двумя ключами, ручкой, двумя полками, ушком для применения навесного замка, штангой для одежды с двумя крючками.

5. МЕРЫ БЕЗОПАСНОСТИ

5.1. Шкаф должен устанавливаться на горизонтальной площадке.

5.2. При сборке необходимо соблюдать правила техники безопасности.

5.3. При эксплуатации шкафа запрещается отклонять его от вертикального положения.

6. ПОДГОТОВКА К РАБОТЕ

6.1. Модульные раздевальные шкафы типа ML-1 и ML-1S поставляются в ра-зобранном виде. Сборка шкафов осуществляется согласно прилагаемой Инст-рукции по сборке.

6.2. Сборка должна производиться на ровной твердой площадке.

6.3. Сборку рекомендуется начинать с одной из крайних секций (левой или правой).

6.4. В случае, если сборка производится в условиях ограниченного простран-ства, рекомендуется первую секцию сразу устанавливать на место, так как конст-рукция корпуса не позволяет перемещать шкафы в процессе сборки.

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

7.1. Шкаф не требует технического обслуживания в процессе эксплуатации.

7.2. Покрытие, нанесенное на внешние поверхности элементов шкафа, допус-кает проведение влажной уборки. Не допускается применение для уборки органи-ческих растворителей и моющих средств, содержащих абразивы.

7.3. Изделия транспортировать в упакованном виде всеми видами транспорта в крытых транспортных средствах, а также в контейнерах, в соответствии с прави-лами перевозок грузов, действующими на каждом виде транспорта.

7.4. Изделия хранить в упакованном виде при температуре окружающего воз-духа от –40°С до +40°С и относительной влажности не более 80%.

8.  СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Шкаф модульный раздевальный типа ML-1 (ML-1S) признан годным для эксплуатации.

Дата выпуска __________________________________

Число, месяц, год

№ партии __________________________________

М. П.

__________________________________

Подпись лица, ответственного за приемку

9.  СВИДЕТЕЛЬСТВО ОБ УПАКОВКЕ

Шкаф модульный раздевальный типа ML-1 (ML-1S) упакован согласно тре-бованиям технической документации.

Дата упаковки __________________________________

Число, месяц, год.

Упаковку произвел _______________________________

Подпись, фамилия, инициалы

10. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

10.1. Изготовитель гарантирует соответствие шкафов требованиям техничес-ких условий при соблюдении условий их транспортирования, хранения, сборки и эксплуатации.

10.2. Гарантийный срок эксплуатации – 12 месяцев со дня продажи.

10.3. Срок службы изделия – 7 лет.

10.4. В течение гарантийного срока эксплуатации потребитель имеет право на бесплатный ремонт шкафа или его замену в случае невозможности его ремонта

10.5. Изготовитель не несет ответственности и не возмещает ущерба за дефе-кты, возникшие по вине потребителя или торгующей организации, при наруше-нии правил транспортирования и хранения, некомплектности изделия и несоблю-дении требований настоящего паспорта.

10.6. Гарантийные обязательства распространяются на шкафы, приобретен­ные у предприятия-изготовителя или у его официальных представителей.

11. СВЕДЕНИЯ О РЕКЛАМАЦИЯХ

При предъявлении претензий потребителю необходимо обратиться в торгу-ющую организацию, осуществившую продажу шкафа либо выслать паспорт с ука-занием неисправности по адресу, указанному на этикетке.

ЗАПОЛНЯЕТ ТОРГОВОЕ ПРЕДПРИЯТИЕ

Дата продажи __________________________________

Число, месяц, год

Продавец __________________________________

Подпись или штамп

Штамп магазина
