Принципиальная схема установки приведена на рис. 7.

Рис. 7. Принципиальная схема установки для определения устойчивости иллюминатора к воздействию температуры 200 °С:

1 - макет иллюминатора; 2 - образец стекла; 3 - держатель образца; 4 - дверь камеры;

5 – электропечь

9.9.3. Порядок проведения испытаний.

Установить испытываемый образец стекла в макет иллюминатора, закрепленный на держателе.

Включить электропечь, дождаться установления в рабочей камере температуры 200 °С. Открыть до отказа дверь камеры и при помощи направляющих установить держатель с образцом таким образом, чтобы вход в рабочую камеру печи был полностью закрыт. Время установки образца не более 5 с. Отсчитать с момента установки образца время выдержки (600 ±5) с, затем держатель с образцом отвести от камеры печи.

9.9.4. Оценка результатов испытаний.

Стекло иллюминатора считается выдержавшим испытания, если на всех образцах не произошло:

- термических разрушений (трещин, деформации, оплавления и т. п.);

- изменения цвета стекла (помутнения, потемнения).

9.10. Метод проверки иллюминатора на механическую прочность

9.10.1. Отбор образцов.

На испытания представляется один образец средства защиты головы СЗО ПТВ с обзорным иллюминатором.

9.10.2. Испытательное оборудование.

Испытания проводятся на установке, принципиальная схема которой приведена на рис. 8. Испытания проводятся при помощи свободно падающего с высоты ударника, обеспечивающего энергию одиночного удара от 1,2753 до 1,3442 Дж. Рабочая часть ударника имеет форму полусферы радиусом (11 ±1) мм.

Рис. 8. Установка для проверки иллюминатора на механическую

прочность:

1 - станина; 2 - стойки; 3 - держатель; 4 - направляющая труба; 5 - ударник; 6 - спусковое устройство; 7 - испытываемое средство защиты головы: 8 - устройство для закрепления испытываемого средства защиты

9.10.3. Порядок проведения испытаний.

Образец надевают на макет головы человека и располагают таким образом, чтобы обеспечить горизонтальное положение иллюминатора лицевой частью вверх. Между моделью головы и иллюминатором прокладывают лист мягкой резины толщиной 1,5 мм.

Точки приложения ударов должны находиться внутри окружности радиусом 15 мм, проведенной из центра иллюминатора на уровне проекции глаз на иллюминатор.

Ударник устанавливают в держателе стенда, после чего при помощи спускового устройства ему придают свободное падение на поверхность иллюминатора. Таким образом производят три удара с одинаковой энергией по стеклу иллюминатора.

9.10.4. Оценка результатов испытаний.

Иллюминатор считается выдержавшим испытания, если после трех ударов на его поверхности не образовалось трещин, сколов и других повреждений.

9.11. Метод определения кислородного индекса

Кислородный индекс для материалов СЗО ПТВ определяется по ГОСТ 12.1.044.

9.12. Метод определения массы материала верха

Масса 1 м2 материала верха СЗО ПТВ определяется по ГОСТ 17073.

9.13. Метод определения поверхностной плотности

Поверхностная плотность материала теплоизоляционной подкладки определяется по ГОСТ 3811.

9.14. Метод определения разрывной нагрузки

Разрывная нагрузка’ материала верха СЗО ПТВ определяется по ГОСТ 17316.

(Измененная редакция, Изм. № 3)

9.15. Метод определения сопротивления раздиранию

Сопротивление раздиранию для материала верха СЗО ПТВ определяется по ГОСТ 17074.

9.16. Метод определения прочности связи пленочного покрытия с основой

Прочность связи пленочного покрытия с основой для материала верха СЗО ПТВ определяется по ГОСТ 17317.

9.17. Метод определения гигроскопичности

Гигроскопичность материала теплоизоляционной подкладки СЗО ПТВ определяется по ГОСТ 3816.

9.18. Метод определения устойчивости к воздействию кислот, щелочей, нефти и нефтепродуктов

Устойчивость к воздействию кислот, щелочей, нефти и нефтепродуктов пакета материалов и тканей, входящих в состав СЗО ПТВ, определяется по EN 368.

9.19. Метод определения жесткости при изгибе

Жесткость при изгибе для материала верха СЗО ПТВ, ладонной части средств защиты рук и подошвенной части средств защиты ног, входящих в состав СЗО ПТВ, определяется по ГОСТ 8977; для материалов теплоизоляционной подкладки - по ГОСТ 10550.

9.20. Метод определения устойчивости к многократному изгибу

Устойчивость к многократному изгибу для материала верха СЗО ПТВ, ладонной части средств защиты рук и подошвенной части средств защиты ног, входящих в состав СЗО ПТВ, определяется по ГОСТ 8978.

9.21. Метод определения устойчивости к истиранию

9.21.1. Отбор образцов

На испытания отбирается не менее 5 образцов материала верха или материалов ладонной и подошвенной частей СЗО ПТВ размером 300х120 мм.

9.21.2. Испытательное оборудование и средства измерения

Испытания проводят на установке, конструкция которой обеспечивает возвратно-поступательное движение абразива в горизонтальной плоскости. Схема установки приведена на рисунке 9.

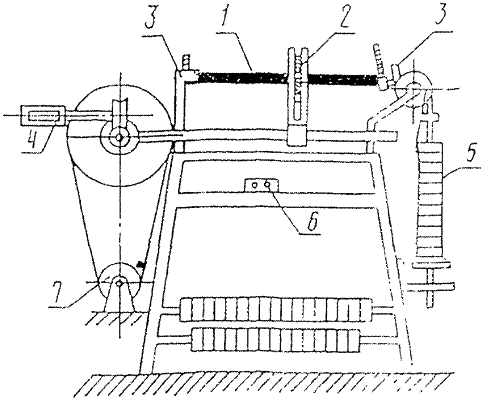

Рисунок 9. Принципиальная схема установки по определению устойчивости материалов к истиранию:

1 - образец; 2 - абразив; 3 - зажим; .4 - счетчик; 5 - подвеска с грузами; 6 - пускатель;

7 - мотор

В качестве абразива используется:

для испытаний материала верха СЗО ПТВ - серошинельное сукно;

для испытаний материалов ладонной и подошвенной частей СЗО ПТВ - шкурка шлифовальная 14 А 32 НМ ГОСТ 5009.

Площадь поверхности абразивного материала, которая соприкасается с поверхностью испытываемого образца, составляет 0,01 м2.

Толщина образцов определяется с помощью штангенциркуля (ГОСТ 166) с диапазоном измерений от 0 до 125 мм и ценой деления 0,1 мм.

Масса образцов проверяется на весах с пределами измерения 0-1000 г и погрешностью ±1 г.

9.21.3. Порядок проведения испытаний

До начала испытаний у образцов материалов ладонной и подошвенной частей СЗО ПТВ определяют массу и толщину.

Образцы заправляют в зажимы (см. рисунок 9), сначала в левый (неподвижный), а затем в правый (подвижный). Расстояние между щитком и краем рамки подвижного зажима должно быть (25 ±5) мм.

На подвеску устанавливают грузы, массу которых выбирают в зависимости от массы и толщины образца по таблице 5а.

Таблица 5а

Вид образца	Масса, г	Толщина	Масса груза
	1 м2	образца	образца, мм	натяжения, г
1. Материал верха СЗО ПТВ	250-500 500-750	- -	- -	1000 2000
2. Материалы ладонной и подошвенной частей СЗО ПТВ	- -	До 30 Свыше 30	До 2 Свыше 2	1000 2000

Счетчик числа циклов перемещения абразива устанавливают на ноль и включают прибор. После проведения необходимого числа циклов истирания (п. 5.14, таблица 2 настоящих норм) прибор останавливают, с подвески снимают грузы, образцы вынимают из зажимов.

У образцов материала верха СЗО ПТВ определяют коэффициент ослабления инфракрасного излучения в соответствии с п. 9.2 настоящих норм.

У образцов материалов ладонной и подошвенной частей СЗО ПТВ измеряют массу и толщину.

9.21.4. Оценка результатов испытаний

Материал верха СЗО ПТВ считается выдержавшим испытания, если на всех образцах не произошло: снижения значения коэффициента ослабления инфракрасного излучения более чем на 25% от нормативного значения;

разрушения металлизированного покрытия (трещин, сдиров, отслоения покрытия от тканевой основы и т. п.).

Материалы ладонной и подошвенной частей СЗО ПТВ считаются выдержавшими испытания, если на всех образцах не произошло снижения массы и толщины более чем на 30% от нормативного значения”.

(Измененная редакция, Изм. № 3)

9.22. Метод определения морозостойкости

9.22.1. Отбор образцов

На испытания отбирается не менее 14 образцов ткани верха (6 - вырезанных по основе и 8 - по утку) размером 220х70 мм. Образцы сшиваются по кроткой стороне и им придается форма цилиндра.

9.22.2. Испытательное оборудование

Установка представляет собой криокамеру с принудительной вентиляцией воздуха:

- объем рабочей камеры, м3, не менее 0,010

- рабочая температура, °С, не более минус 40

9.22.3. Методика испытаний

Довести температуру в камере до минус 40°С. Открыть дверь камеры и установить в ней образец, закрепленный на держателе таким образом, чтобы он висел в центре объема печи. Выдержать образец в течение не менее 60 минут.

9.22.4. Оценка результатов испытаний

Ткань верха БОП считается выдержавшей испытания, если на всех образцах не произошло:

- отслоения покрытия от тканевой основы (для материалов с полимерным пленочным покрытием),

- снижения физико-механических показателей (разрывная нагрузка, раздирающая нагрузка по пп. 9.14, 9.15) более чем на 20%.

п. 9.22. (Измененная редакция, Изм. № 1)

9.23. Метод определения линейных размеров

Линейные размеры определять с погрешностью не более ±1 мм.

9.24. Определение разборчивости передаваемой речи

Разборчивость передаваемой речи (п. 5.11) проверяется при проведении полигонных испытаний на открытом воздухе без посторонних звуковых помех. Испытателю, экипированному в СЗО ПТВ, с расстояния 2 м передаются не менее 10 различных команд, записанных на магнитофон с громкостью 60 дБ, которые он обязан выполнить. Проверка проводится с участием не менее пяти испытателей. Все команды испытателями должны быть выполнены.

9.25. Порядок проведения огневых полигонных испытаний

Огневые полигонные испытания должны проводиться на готовых изделиях в соответствии с Единой методикой огневых полигонных испытаний специальной защитной одежды пожарных по проверке эксплуатационных показателей (приложение А).

9.26. Порядок проведения эксплуатационных испытаний

Эксплуатационные испытания СЗО ПТВ должны проводиться в подразделениях пожарной охраны с целью получения замечаний практических работников по основным защитным, эргономическим и физиолого-гигиеническим характеристикам и определения возможных путей доработки СЗО ПТВ но конструкции и используемым материалам (методика проведения эксплуатационных испытаний разрабатывается для каждого конкретного вида СЗО ПТВ и согласовывается с заказчиком и потребителем продукции).

По результатам испытаний составляется протокол, в котором должны быть отражены описание объекта испытаний, условия проведения испытаний (срок, количество выездов на пожар, воздействие тех или иных опасных факторов и их количественные характеристики, климатические условия), результаты осмотра СЗО ПТВ, отзывы практических работников и выводы. Выводы обязательно должны содержать фразу с констатацией: выдержали изделия испытания или нет.

9.27. Испытания на надежность

Проверка надежности СЗО ПТВ осуществляется путем сбора статистических данных при проведении периодических и эксплуатационных испытаний.

В соответствии с ГОСТ 27.410 по одноступенчатому методу контроля (при значениях риска изготовителя a и риска потребителя b, равных 0,1) приемочный и браковочный уровни показателя надежности (Рa и Рb) должны быть равны соответственно: Рa = 0,990, Рb = 0,930. Число образцов изделий для испытаний должно быть не менее 55. Время испытаний (наработка) должно соответствовать ресурсу безотказной работы, оговоренному в нормативной или технической документации на конкретное изделие. Число отказов за время испытаний Сa не должно превышать приемочного числа отказов, равного 1.

9.28. Метод определения устойчивости к проколу

Устойчивость к проколу материалов ладонной части средств защиты рук и подошвенной части средств защиты ног, входящих в состав СЗО ПТВ, определяют по ГОСТ 12.4.118.

9.29. Метод определения сопротивления порезу

Сопротивление порезу материалов ладонной части средств защиты рук и подошвенной части средств защиты ног, входящих в состав СЗО ПТВ, определяют по ГОСТ 12.4.141.

9.30. Метод определения массы СЗО ПТВ

На испытания отбирают не менее трех образцов СЗО ПТВ наибольшего размера.

Массу СЗО ПТВ определяют путем взвешивания на весах с пределами измерения 0,5-20 кг и точностью не менее 0,05 кг.

Масса каждого образца должна соответствовать значениям, указанным в п. 8.4.3 настоящих норм

п. 9.28-9.30 (Введены дополнительно, Изм. № 3)

10. ТРЕБОВАНИЯ К МАРКИРОВКЕ, УПАКОВКЕ,

ТРАНСПОРТИРОВАНИЮ И ХРАНЕНИЮ

10.1. Маркировка, упаковка, транспортирование и хранение СЗО ПТВ должны осуществляться по ГОСТ 10581 с дополнениями, предусмотренными нормативной документацией на конкретные изделия.

10.2. На СЗО ПТВ должна быть этикетка с указанием:

- предприятия-изготовителя;

- типа СЗО ПТВ;

- условного размера;

- даты изготовления.

Сведения о продукции, отражаемые на изделии и поясняющие порядок его применения, правила безопасности и назначение функциональных деталей, должны быть исполнены на русском языке.

(Измененная редакция, Изм. № 2)

10.3. Каждый комплект СЗО ПТВ должен иметь руководство по эксплуатации изделия и паспорт, составленные в соответствии с ГОСТ 2.601.

(Измененная редакция, Изм. № 3)

11. ВИДЫ ИСПЫТАНИЙ СЗО ПТВ

Содержание различных видов испытаний СЗО ПТВ, проводимых при разработке и производстве изделий приведено в табл. 6.

Таблица 6

Вид испытаний	Проверяемые	Метод	Проведение испытаний на стадиях
	параметры, №№ пунктов настоящего стандарта	испытаний, №№ пунктов настоящего стандарта	разработки	освоения производств	серийного изготовления
Лабораторные	8.1; 8.2; 8.3	9.2-9.22	+	+	-
Эксплуатационные	5.1-5.4; 5.8 5.9; 5.11; 7.1; 7.3; 8.4	9.26; 8.27	+	+	-
Огневые полигонные	5.3-5.8; 8.4	9.24; 8.25	-	+	-
Межведомственные	5.1-5.15; 8.1-8.4	9.2-9.22; 9.28; 9.29	-	+	-
Периодические	7.2; 7.3; 8.1-8.4	9.2-9.25; 9.27	-	-	+
Сертификационные	5.2-5.12, 8.1, 8.2 (для зарубежной СЗО ПТВ), 8.3 (таблица 4, строки 1-4); 8.4.1, 8.4.3; 8.4.4; 10	9.2-9.23; 9.25; 9.30; 10	-	-	+

(Измененная редакция, Изм. № 1, 3)

ПРИЛОЖЕНИЕ А

(обязательное)

ЕДИНАЯ МЕТОДИКА ОГНЕВЫХ ПОЛИГОННЫХ ИСПЫТАНИЙ СПЕЦИАЛЬНОЙ ЗАЩИТНОЙ ОДЕЖДЫ ПОЖАРНЫХ ПО ПРОВЕРКЕ ЭКСПЛУАТАЦИОННЫХ ПОКАЗАТЕЛЕЙ

А1. Введение

A.1.1. Настоящая методика устанавливает объем и порядок проведения испытаний специальной защитной одежды (СЗО) пожарных по эксплуатационным показателям.

Понятие эксплуатационные показатели является интегральным и включает в себя:

- показатели защиты;

- показатели надежности;

- показатели эргономики;

- физиолого-гигиенические показатели.

А.1.2. Огневые полигонные испытания являются составной частью межведомственных приемочных и сертификационных испытаний.

А.1.3. Настоящая методика определяет:

- единый порядок проведения испытаний как серийно выпускаемых изделий, так и вновь разрабатываемых;

- общие показатели, проверяемые при проведении испытаний СЗО;

- различные виды испытаний (камерные и полигонные);

- единый порядок оформления результатов испытаний;

- общие требования техники безопасности при проведении испытаний.

А. 1.4. Настоящая методика может быть использована при разработке ГОСТ и НПБ на методы испытаний спецодежды пожарных, программ испытаний применительно к конкретным видам СЗО и месту испытаний (полигон, термокамера и т. п.).

А. 1.5. К испытаниям допускается СЗО, изготовленная в соответствии с имеющейся нормативно-технической документацией (НТД), представляемой вместе с изделием.

А.2. Объект испытаний

А.2.1. Объектом испытаний являются различные типы СЗО, предназначенной для защиты от опасных и вредных факторов пожара, а также опасных производственных факторов и неблагоприятных климатических воздействий.

А.2.2. Объектом испытаний может быть СЗО, используемая в пожарной охране, предлагаемая к использованию изготовителем (в том числе зарубежными фирмами), а также разрабатываемая по заданию ГУГПС МВД России или в инициативном порядке.

А.3. Цель испытаний

А.3.1. Испытания согласно настоящей методике проводятся с целью:

- определения соответствия основных защитных, эргономических и физиолого-гигиенических показателей изделия требованиям нормативно-технической документации, ГОСТ и т. п., а также определения возможных путей его доработки (при необходимости);

- отработки тактических приeмов использования СЗО в натурных условиях;

- сравнения эксплуатационных показателей разрабатываемых изделий с серийно выпускаемой СЗО пожарных России и зарубежными аналогами;

- сбора статистических данных для определения надeжности СЗО пожарных;

- сбора и обработки полученной информации для включения в ремонтную и эксплуатационную документацию на изделие.

А.4. Отбор образцов

А.4.1. Для проведения испытаний СЗО отбор образцов осуществляется в соответствии с требованиями НТД на испытываемое изделие.

А.4.2. В случае отсутствия в НТД сведений по объeму выборки из партии изделий отбирается произвольное количество образцов (по согласованию между заказчиком, изготовителем и потребителем), зависящее от объeма испытаний, вида изделия, требований боевого устава пожарной охраны, требований техники безопасности и т. д., но не менее трeх.

А.4.3. При формировании выборки используется принцип случайного отбора образцов.

А.4.4. Перед проведением испытаний образцы должны быть кондиционированы (выдержаны) в течение 24 ч при температуре 20 °С и относительной влажности не более 60 %.

А.4.5. В процессе всего периода испытаний образцы СЗО должны храниться в соответствии с требованиями, указанными в НТД на испытываемое изделие.

А.5. Методы и процедура испытаний

А. 5.1. Общие положения.

А.5.1.1. Испытания организовывает и проводит ВНИИПО МВД России совместно с разработчиком, заказчиком и потребителем продукции.

В испытаниях, независимо от места их проведения, вправе принять участие изготовитель и органы, осуществляющие надзор за безопасностью, охраной здоровья и природы. По требованию заказчика или по решению разработчика проведение испытаний может быть поручено специализированной испытательной организации (испытательному центру) или изготовителю.

А.5.1.2. Перед началом испытаний производится отбор испытателей-добровольцев и страховщиков. Исследуется состояние их здоровья, измеряются физиологические и антропометрические показатели, определяется их тепловая устойчивость.

Показатели не должны превышать следующих величин:

- температура тела (аксиллярная), °С 36,8

- частота пульса, уд/мин 80

- артериальное давление, мм рт. ст. 120-130/60-80

А.5.1.3. Допуск испытателя к работе в СЗО может разрешить только врач-физиолог, о чeм делается соответствующая запись в формуляре испытаний (приложение 1).

А.5.1.4. После медицинского обследования с испытателями, страховщиками и бригадой, обслуживающей испытания, проводится инструктаж, в ходе которого каждой группе лиц ставятся задачи, указывается подробно порядок их выполнения, изучаются вопросы техники безопасности (ТБ). Инструктаж проводит руководитель испытаний с регистрацией в специальном журнале (приложение 2).

А.5.1.5. Перед испытаниями проводят занятия с испытателями по изучению конструкции, а также технического описания и инструкции по эксплуатации изделия.

А.5.1.6. Контроль за физическим состоянием испытателей осуществляется с помощью радиотелеметрических систем, которые регистрируют частоту сердечных сокращений, температуру тела и другие показатели состояния организма человека. В случае их отсутствия контроль за физическим состоянием осуществляется субъективно (визуально или по самочувствию испытателей), а также замером частоты пульса, артериального давления после выполнения комплекса упражнений и физиологических показателей во время специальных перерывов (отдыха).

А.5.1.7. В процессе испытаний постоянно поддерживается связь с испытателями с помощью носимых радиостанций.

А. 5.1.8. Испытания по проверке эксплуатационных показателей СЗО включают в себя:

- рассмотрение документации;

- проверку внешнего вида;

- тренировочные занятия - проверку эргономических показателей;

- испытания на манекене (при необходимости);

- испытания с участием испытателей-добровольцев.

А.5.1.9. Рассмотрение документации включает в себя определение соответствия ее требованиям ГОСТов и других руководящих документов в части правильности оформления, полноты содержания.

Техническая документация должна включать в себя технические условия, паспорт, инструкцию по эксплуатации, техническое описание (допускаются их проекты). Помимо перечисленных могут быть представлены другие документы по усмотрению сторон.

А.5.2. Внешний осмотр СЗО и определение готовности ее к испытаниям.

А.5.2.1. При внешнем осмотре определяется качество изготовления изделия, комплектность, масса комплекта, целостность швов, общий внешний вид. По результатам внешнего осмотра делается вывод о готовности изделия к испытаниям.

А.5.2.2. О готовности изделий и дыхательных аппаратов (при необходимости их применения с СЗО) делается запись в формуляре испытаний (приложение 1).

А.5.3. Проверка эргономических показателей.

Проверка эргономических показателей осуществляется на основе требований "Наставления по пожарно-строевой подготовке", "Боевого устава пожарной охраны", "Наставления по ГДЗС".

А.5.3.1. Проверка эргономических показателей включает в себя проведение тренировочных занятий: одевание испытателей в СЗО и выполнение физических упражнений с целью адаптации испытателей (приседания, наклоны туловища вперeд и вбок, попеременные маховые движения руками и ногами, ходьба). При этом обращается внимание на удобство надевания и снятия СЗО в комплекте с дыхательным аппаратом, удобство пользования и надeжность фурнитуры.

При помощи секундомера замеряется время экипировки испытателя в СЗО с ассистентами или без них в зависимости от вида изделия.

А.5.3.2. При проверке эргономических показателей определяется возможность выполнения в СЗО различных видов работ от лeгкой до тяжeлой, включая следующие еe разновидности: открывание и закрывание вентилей (задвижек) на трубопроводах, стропальные работы, вскрытие и разборку строительных конструкций, эвакуацию (спасание) испытателя из условной опасной зоны, работу с различными видами пожарно-технического вооружения (ПТВ), а также проведение боевых развeртывании от АЦ (АНР) с прокладкой рукавных линий и подачей стволов и т. д.

СЗО должна позволять выполнять указанные виды работ на поверхностях с углом наклона к горизонту до 20°, загромождeнных различными предметами и элементами строительных конструкций, а также другими препятствиями в виде наземных трубопроводов, ограждений, бортиков и т. д.

При отработке варианта спасания один из испытателей имитирует падение, а двое других осуществляют его эвакуацию из опасной зоны.

Обязательно выполнение работ, связанных с преодолением маршевых лестниц, подъeмом и спуском по приставным лестницам, трапам, мостикам и т. д.

А.5.3.3. Все упражнения выполняются звеном в составе не менее трeх человек, а при боевом развeртывании на АЦ (АНР) экипируется всe отделение.

А.5.3.4. При проверке эргономических показателей обращается внимание на удобство выполнения следующих упражнений: поднятия тяжестей, подъeма ног, рук, поворота головы (обзорность), ходьбы, бега, а также различных движений, связанных с работой дыхательного аппарата и радиостанции.

А.5.3.5. После завершения указанных упражнений испытатели снимают СЗО, выключаются из дыхательного аппарата (при работе в нeм) и проходят медицинское освидетельствование. У них замеряется частота пульса, артериальное давление, температура (аксиллярная) и масса тела.

Допустимые значения показателей:

- температура тела, °С, не более 37,8
