Инструкция по замене ШИМ-контроллеров.
от 17.03.05.
Технология замены.
1 Отключить питание аппарата, для этого:
- остановить аппарат, нажав кнопку «Стоп».
- последовательно выключить автоматические выключатели QF4, QF5, QF1, QF2.
- снять питание 3х380В, выключив автоматические выключатели QF18 и QF19.
2 Отключить аккумулятор, выключив автоматический выключатель QF20.
3 После этой операции можно заменять ШИМ-контроллеры.
3.1 Отсоединить ШИМ – контроллеры силовых блоков от плат силовых блоков, для этого выкрутить винты разъема Х12 (см Рис 1), соединяющего плату ШИМ контроллера с платой силового блока и вынуть из разъема плату ШИМ-контроллеров.
3.2 Отсоединить ленточный кабель с разъемами от обоих ШИМ-контроллеров.
4 Подключить к новым ШИМ-контроллерам ленточный кабель с разъемами.
5 Вставить новые ШИМ-контроллеры в разъемы плат силовых блоков, установив и затянув по месту крепежные винты.
Для правильной расстановки ШИМ-контроллеров по силовым блокам необходимо учитывать маркировку, нанесенную на микросхемах ШИМ-контроллеров:
-ШИМ-контроллер, на микросхеме которого написан адрес К20, установить на первый (левый) силовой блок.
-ШИМ-контроллер, на микросхеме которого написан адрес К30, установить на второй (правый) силовой блок.
Если перепутать ШИМ-контроллеры местами аппарат не выйдет из строя, но по команде «2», «Пуска» будет запускать СБ1 вместо СБ2 и наоборот.
6 ВНИМАНИЕ! если по условиям эксплуатации невозможно полное отключение аппарата, после выполнения п. 1, не отключая аккумулятор автоматическим выключателем QF20, провести действия за исключением выполнения пунктов п. 2, п. 7.1 и п. 7.2, но при этом надо учитывать, что в районе расположения блока конденсаторов (между дросселем L3 и платой датчиков присуствует постоянное напряжение 220В аккумулятора см Рис 1).
При не полном снятии напряжения ШИМ-контроллеры и разъемы необходимо изолировать от корпуса аппарата, используя любую изолирующую пластину и укладывая на нее контроллеры и разъемы.
7 Подключить АУОТ, выполнив последовательно процедуру подключения:
7.1 Включить автоматический выключатель аккумулятора QF20 (если замена происходила при полном снятии напряжения).
7.2 ВЫЖДАТЬ 3…4 СЕКУНДЫ, ДО ВКЛЮЧЕНИЯ ИНДИКАТОРОВ;
7.3 Включить автоматические выключатели QF19, QF19;
7.4. ВЫЖДАТЬ 3…4 СЕКУНДЫ;
7.5.Последовательно включить автоматические выключатели QF1, QF2, QF4, QF5;
8 Включение и проверка.
8.1 Включить первый (левый) силовой блок аппарата, нажав кнопки «1» и «Пуск».
8.2 Выставить нужное напряжение, согласно РЭ.
Убедиться в том, что аппарат поддерживает заданное напряжение и обеспечивает ток нагрузки.
8.3 Выключить питание первого силового блока, выключив QF18, при этом должен включиться второй силовой блок, о чем свидетельствует включение зеленого светодиода на ШИМ-контроллере второго силового блока.
8.4 Включить питание первого силового блока, включив QF18, при этом по истечении 20 секунд, аппарат должен выключиться второй силовой блок и включиться первый силовой блок, о чем свидетельствует включение зеленого светодиода на ШИМ-контроллере первого силового блока.
8.5 Выключить аппарат нажав кнопку «Стоп».
8.6 Включить второй силовой блок нажав «2» и «Пуск».
8.7 Выключить питание второго силового блока, выключив QF19, при этом должен включиться первый силовой блок, о чем свидетельствует включение зеленого светодиода на ШИМ-контроллере первого силового блока.
8.8 Включить питание второго силового блока, включив QF19, при этом, по истечении 20 секунд, должен выключиться первый силовой блок и включиться второй силовой блок, о чем свидетельствует включение зеленого светодиода на ШИМ-контроллере второго силового блока.
9 Ввести в работу первый или второй силовой блок.

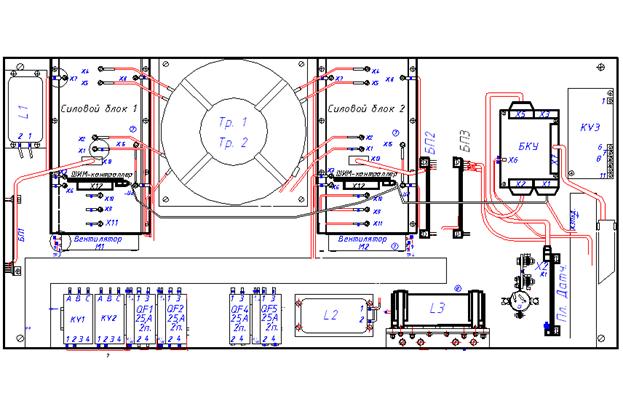

Рис 1 Расположение составных частей аппарата АУОТ.
Рекомендация.
При отказе ШИМ-контроллера, выражающегося в том, что ШИМ-контроллер выдает ложный сигнал включения аппаратной токовой защиты силового блока (код аварии 011 или 012) рекомендуется самостоятельно произвести реконструкцию ШИМ-контроллера - убрать резистор R7 с плат ШИМ-контроллеров (смотри Рис 3 и Рис 4) , в последствии рекомендуется данный ШИМ-контроллеров заменить на модернизированный на заводе.
Предварительно, для того, что бы однозначно определить неисправную плату (ШИМ-контроллер или силовой блок), надо провести следующие действия:
1) Выключив аппарат поменять между собой ШИМ-контроллеры.
2) Включить аппарат.
3) Дать команду включения силового блока 1, последовательно нажав на клавиатуре «1» и «Пуск», при этом должен включиться силовой блок 2
4) Дать команду «Стоп».
5) Дать команду включения силового блока 2, последовательно нажав на клавиатуре «2» и «Пуск», при этом должен включиться силовой блок 1 .
Если у Вас неисправен ШИМ-контроллер, то должен включиться тот силовой блок который ранее на работал и наоборот не должен включаться СБ который ранее работал.
Если же по прежнему не запускается тот же силовой блок, что и до перемены мест ШИМ-контроллеров, то неисправен СБ.
Если выявлено, что неисправен ШИМ-контроллер, в последнем, для восстановления его работоспособности, требуется выпаять резистор R7 (см Рис 3 и Рис 4). Резистор R7 выполнен в исполнении для поверхностного монтажа.
После удаления резисторов R7 следует поставить ШИМ-контроллеры согласно своим местам (см. П. 5 инструкции).

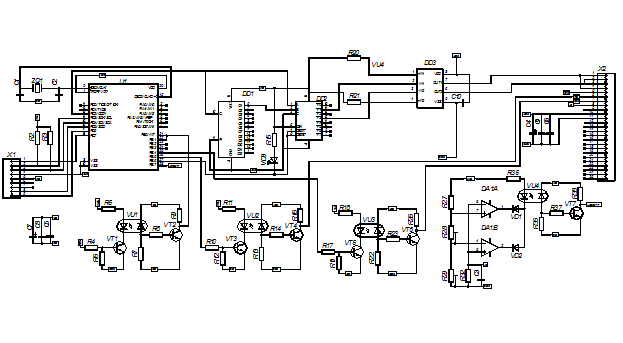

Рис 2
Рис 3
Рис 4
