3.3.2. Перспектива

Перспектива (фр. perspective – «насквозь видеть» от лат. perspicere – «ясно вижу») – изображение геометрических объектов на какой-либо поверхности в соответствии с теми кажущимися сокращениями их размеров, изменениями очертаний формы и светотеневых отношений, которые воспринимаются глазом человека.

Перспективное изображение объекта «выполняется» на прозрачной плоскости рисунка (картине), расположенной между наблюдателем и объектом. Контуры объекта, обведенные на прозрачной плоскости, дают его перспективу (рисунок 3.100). перспективное изображение объекта, не являясь абсолютно тождественным восприятию его в натуре, нагляднее всех других способов изображения передает характерные особенности объекта.

основные элементы перспективы:

– линия горизонта – воображаемая прямая, условно находящаяся в пространстве на уровне глаз наблюдателя;

-  точка зрения – место, где находится наблюдатель;

-  центральная точка схода – точка, расположенная на линии горизонта, прямо против глаз наблюдателя;

-  угол зрения;

-  поле зрения – пространство, охватываемое глазом при взгляде, имеющем одно определенное направление.

Положение линии горизонта, высота точки зрения и расстояние от точки зрения до картинной плоскости выбираются в зависимости от содержания передаваемой информации.

Линия горизонта на картине может быть высокой, средней, низкой. Принято считать ее высокой, если она выше середины картины, и низкой,
если она находится ниже ее середины. Композиция с высоким горизонтом в сочетании с более возвышенным местом положения зрителя относительно предметной плоскости усиливает эффект глубины изображаемого пространства и впечатление его многоплановости.

Выбор положения главной точки картины. Она задается, как правило, на середине линии горизонта или в средней трети ее части. Иногда, чтобы подчеркнуть смысловое содержание картины, главную точку смещают от центра. Задавая главную точку, надо стремиться к тому, чтобы изображаемые предметы были хорошо видны, а их форма четко выявлялась.

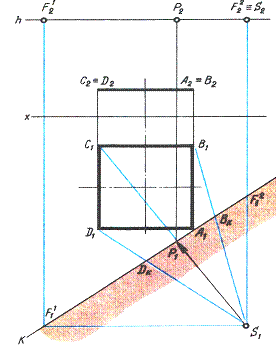

Выбор дистанционного расстояния. В процессе создания картины особое значение для получения перспективного изображения, соответствующего зрительному восприятию человека, имеет правильный выбор дистанционного расстояния. В практике инженерной работы широко применяется метод построения перспективных изображений с использованием точек схода параллельных прямых. Этот метод называют методом архитекторов (рисунок 3.101).

а
