Специальность: 151001.65 – Технология машиностроения Дисциплина: Начертательная геометрия, инженерная графика Время выполнения теста: 80 минут Количество заданий: 42
Начертательная геометрия и инженерная графика : Начертательная геометрия Введение. Предмет начертательной геометрии. Задание точки, прямой, плоскости и многогранников на комплексном чертеже Монжа. Позиционные задачи. Метрические задачи. Способы преобразования чертежа. Многогранники. Кривые линии. Поверхности. Поверхности вращения. Линейчатые поверхности. Винтовые поверхности. Циклические поверхности. Обобщенные позиционные задачи. Метрические задачи. Построение разверток поверхностей. Касательные линии и плоскости к поверхности. Аксонометрические проекции. 2. Инженерная графика Конструкторская документация. Оформление чертежей. Элементы геометрии деталей. Изображения, надписи, обозначения. Аксонометрические проекции деталей. Изображения и обозначения элементов деталей. Изображение и обозначение резьбы. Рабочие чертежи деталей. Выполнение эскизов деталей машин. Изображения сборочных единиц. Сборочный чертеж изделий. Компьютерная графика, геометрическое моделирование и решаемые ими задачи; графические объекты, примитивы и их атрибуты; представление видеоинформации и её машинная генерация; графические языки; метафайлы; архитектура графических терминалов и графических рабочих станций; реализация аппаратно-программных модулей графической системы; базовая графика; пространственная графика; современные стандарты компьютерной графики; графические диалоговые системы; применение интерактивных графических систем
153
Тематическая структура АПИМ
N ДЕ
Наименование дидактической единицы ГОС
N за- да- ния
Тема задания
1
Задание геометрических фигур на чертеже
1
Метод проекций, виды проецирования
2
Прямоугольный чертеж точки на две и три плоскости проекций
3
Чертеж прямой линии, чертеж плоскости
4
Чертеж многогранной поверхности, поверхности вращения
2
Позиционные задачи
5
Положение фигур относительно плоскостей проекций
6
Принадлежность точки и линии плоскости и поверхности
7
Пересечение прямой с плоскостью и пересечение плоскостей
Конструкторская документация и оформление чертежей по ЕСКД
21
Виды изделий и конструкторских документов
22
Форматы. Масштабы
23
Линии. Шрифты чертежные. Графическое обозначение материалов в разрезах и сечениях
24
Нанесение размеров
7
Изображения ? виды, разрезы, сечения
25
Виды
26
Дополнительный вид, местный вид, выносной элемент
27
Разрезы
28
Сечения
8
Соединения деталей. Изображение и обозначение резьбы
29
Основные параметры резьбы. Классификация резьб
30
Условное обозначение резьбы и резьбового соединения на чертеже
31
Обозначение резьбы на чертеже
32
Изображение и обозначение стандартных резьбовых деталей
33
Разъемные соединения
34
Неразъемные соединения
9
Рабочие чертежи и эскизы деталей. Изображение сборочных единиц, сборочный чертеж изделий
35
Основные требования к оформлению рабочих чертежей деталей
36
Эскизы деталей
37
Сборочные чертежи. Чертежи общих видов
38
Спецификация. Чтение и деталирование сборочных чертежей
10
Компьютерная графика
39
Основные понятия компьютерной графики
40
Выполнение чертежа детали средствами компьютерной графики
41
Выполнение чертежа детали средствами компьютерной графики
42
3D-моделирование
Демонстрационный вариант
ЗАДАНИЕ N 1( - выберите один вариант ответа)
Отношение, в котором точка делит отрезок прямой в пространстве, сохраняется в _____ проекциях.
ВАРИАНТЫ ОТВЕТОВ:
1)
сферических
2)
параллельных
3)
центральных
4)
цилиндрических
ЗАДАНИЕ N 2( - выберите один вариант ответа)
В горизонтальной плоскости проекций (П1) лежит точка...
ВАРИАНТЫ ОТВЕТОВ:
1)
D
2)
C
3)
E
4)
B
5)
A
ЗАДАНИЕ N 3( - выберите несколько вариантов ответа)
Чертежи прямых линий представлены на рисунках...
ВАРИАНТЫ ОТВЕТОВ:
1)
2)
3)
4)
ЗАДАНИЕ N 4( - выберите один вариант ответа)
Видимость ребер пирамиды верно изображена на рисунке...
ВАРИАНТЫ ОТВЕТОВ:
1)
2)
3)
4)
ЗАДАНИЕ N 5( - выберите один вариант ответа)
Горизонтальная прямая уровня изображена на рисунке...
ВАРИАНТЫ ОТВЕТОВ:
1)
2)
3)
4)
ЗАДАНИЕ N 6( - выберите один вариант ответа)
Точкой, принадлежащей заданной на чертеже поверхности, является...
ВАРИАНТЫ ОТВЕТОВ:
1)
C
2)
D
3)
A
4)
B
ЗАДАНИЕ N 7( - выберите один вариант ответа)
Вспомогательной плоскостью, которую можно применить для нахождения точки пересечения прямой d и плоскости треугольника ABC, изображенных на рисунке, является...
ВАРИАНТЫ ОТВЕТОВ:
1)
горизонтально проецирующая плоскость
2)
плоскость общего положения
3)
профильно проецирующая плоскость
4)
плоскость уровня
ЗАДАНИЕ N 8( - выберите один вариант ответа)
Задача построения линии пересечения двух поверхностей, изображенных на рисунке решается способом...
ВАРИАНТЫ ОТВЕТОВ:
1)
эксцентрических сфер
2)
вспомогательных плоскостей частного положения
3)
качающейся плоскости
4)
концентрических сфер
ЗАДАНИЕ N 9( - выберите один вариант ответа)

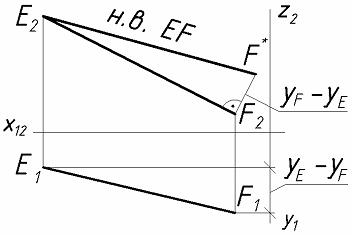

Натуральная величина отрезка EF правильно построена на рисунке...
ВАРИАНТЫ ОТВЕТОВ:
1)
2)
3)
4)
ЗАДАНИЕ N 10( - выберите один вариант ответа)
На П2 прямой угол проецируется в прямой, если одна сторона угла является … , а другая - прямой общего положения.
ВАРИАНТЫ ОТВЕТОВ:
1)
прямой общего положения
2)
фронталью
3)
проецирующей прямой
4)
профильной прямой уровня
ЗАДАНИЕ N 11( - выберите один вариант ответа)
На данном чертеже натуральная величина отрезка прямой определена способом...
ВАРИАНТЫ ОТВЕТОВ:
1)
вращения вокруг проецирующей прямой
2)
прямоугольного треугольника
3)
замены плоскостей проекций
4)
плоско–параллельного перемещения
ЗАДАНИЕ N 12( - выберите один вариант ответа)

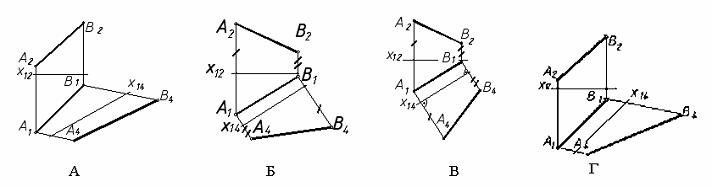

Натуральная величина отрезка AB (обозначена A4B4 ) построена правильно на рисунке...
ВАРИАНТЫ ОТВЕТОВ:
1)
Б
2)
A
3)
В
4)
Г
ЗАДАНИЕ N 13( - выберите один вариант ответа)
Эллипс получится при пересечении конуса плоскостью...
ВАРИАНТЫ ОТВЕТОВ:
1)
Т
2)
3)
Г
4)
Р
ЗАДАНИЕ N 14( - выберите один вариант ответа)
На рисунке изображена кривая, называемая...
ВАРИАНТЫ ОТВЕТОВ:
1)
параболой
2)
гиперболой
3)
эллипсом
4)
винтовой линией
ЗАДАНИЕ N 15( - выберите один вариант ответа)
Изображенную на чертеже поверхность называют... .
ВАРИАНТЫ ОТВЕТОВ:
1)
винтовой поверхностью
2)
параболоидом вращения
3)
тором
4)
гиперболоидом вращения
ЗАДАНИЕ N 16( - выберите один вариант ответа)
На рисунке показана часть развертки...
ВАРИАНТЫ ОТВЕТОВ:
1)
прямого кругового конуса
2)
наклонного конуса
3)
прямого кругового цилиндра
4)
наклонного кругового цилиндра
ЗАДАНИЕ N 17( - выберите один вариант ответа)
Аксонометрической проекцией предмета называется параллельная проекция его на … вместе с пространственной системой координат, к которой этот предмет отнесен.
ВАРИАНТЫ ОТВЕТОВ:
1)
плоскость уровня
2)
одну плоскость проекций
3)
три плоскости проекций
4)
две плоскости проекций
ЗАДАНИЕ N 18( - выберите один вариант ответа)
Положение осей в прямоугольной изометрической проекции изображено на рисунке …
А Б В
Г
ВАРИАНТЫ ОТВЕТОВ:
1)
Г
2)
А
3)
Б
4)
В
ЗАДАНИЕ N 19( - выберите один вариант ответа)

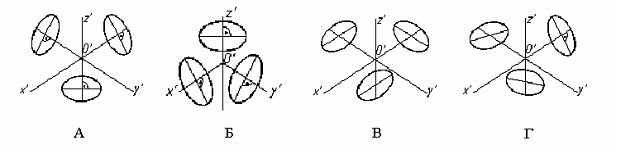

Эллипсы, изображающие окружности, лежащие в плоскостях, параллельных плоскостям проекций, в прямоугольной изометрии показаны правильно на рисунке...
ВАРИАНТЫ ОТВЕТОВ:
1)
Б
2)
Г
3)
В
4)
А
ЗАДАНИЕ N 20( - выберите один вариант ответа)
Аксонометрическая проекция детали, изображенной на рисунке, называется … проекцией.
ВАРИАНТЫ ОТВЕТОВ:
1)
прямоугольной изометрической
2)
косоугольной фронтальной диметрической
3)
косоугольной горизонтальной изометрической
4)
прямоугольной диметрической
ЗАДАНИЕ N 21( - выберите один вариант ответа)
Деталью называют…
ВАРИАНТЫ ОТВЕТОВ:
1)
изделие, которое входит в состав какого-либо механизма
2)
изделие, изготовленное на станке
3)
предмет, который чертят
4)
изделие, изготовленное из однородного материала без применения сборочных операций
Графическое обозначение неметаллических материалов в сечениях показано на рисунке...
ВАРИАНТЫ ОТВЕТОВ:
1)
Г
2)
Б
3)
В
4)
А
ЗАДАНИЕ N 24( - выберите один вариант ответа)
Выносные линии должны выходить за концы стрелок размерной линии на…
ВАРИАНТЫ ОТВЕТОВ:
1)
1-5 мм
2)
1 мм
3)
6 мм
4)
15 мм
5)
10 мм
ЗАДАНИЕ N 25( - выберите один вариант ответа)
Видом по ГОСТ 2.305-68 является...
ВАРИАНТЫ ОТВЕТОВ:
1)
любое изображение предмета, выполненное с помощью чертежных инструментов
2)
изображение обращенной к наблюдателю видимой части поверхности предмета
3)
все то, что изображено на чертеже
4)
любое изображение предмета на листе бумаги
ЗАДАНИЕ N 26( - выберите один вариант ответа)
Дополнительным называется вид, ...
ВАРИАНТЫ ОТВЕТОВ:
1)
дополняющий главное изображение
2)
показывающий отдельный, узко ограниченный участок поверхности предмета
3)
расположенный не в проекционной связи с главным видом
4)
обозначенный буквой и стрелкой
5)
полученный проецированием предмета на плоскости, не параллельные основным плоскостям проекций
ЗАДАНИЕ N 27( - выберите один вариант ответа)
При выполнении разреза на чертеже показывают то, что расположено...
ВАРИАНТЫ ОТВЕТОВ:
1)
в секущей плоскости
2)
за секущей плоскостью
3)
перед секущей плоскостью
4)
в секущей плоскости и находится перед ней
5)
в секущей плоскости и находится за ней
ЗАДАНИЕ N 28( - выберите один вариант ответа)
Сечения подразделяют на...
ВАРИАНТЫ ОТВЕТОВ:
1)
наложенные и вынесенные
2)
основные и дополнительные
3)
местные и главные
4)
главные и основные
5)
дополнительные и главные
ЗАДАНИЕ N 29( - выберите один вариант ответа)
Резьбу нарезают на …
ВАРИАНТЫ ОТВЕТОВ:
1)
торовой поверхности
2)
любой поверхности вращения
3)
шаровой
4)
цилиндрической поверхности
5)
призматической поверхности
ЗАДАНИЕ N 30( - выберите один вариант ответа)
Правильное изображение наружной резьбы дано на рисунке…
ВАРИАНТЫ ОТВЕТОВ:
1)
2)
3)
4)
5)
ЗАДАНИЕ N 31( - выберите один вариант ответа)
Правильно обозначена метрическая резьба с мелким шагом на рисунке…
ВАРИАНТЫ ОТВЕТОВ:
1)
2)
3)
4)
5)
ЗАДАНИЕ N 32( - выберите один вариант ответа)
В обозначении Болт цифра 2 означает, что …
ВАРИАНТЫ ОТВЕТОВ:
1)
на болте нарезана левая резьба
2)
болт имеет исполнение 2
3)
шаг резьбы на болте 2 мм
4)
болтов в сборочной единице должно быть 2
5)
резьба, нарезанная на болте, имеет 2 захода
ЗАДАНИЕ N 33( - выберите один вариант ответа)
Из перечисленных ниже соединений разъемным является …
ВАРИАНТЫ ОТВЕТОВ:
1)
соединение заклепками
2)
соединение шлицевое
3)
соединение сварное
4)
соединение клеевое
5)
соединение паяное
ЗАДАНИЕ N 34( - выберите один вариант ответа)
На рисунке изображено соединение…
ВАРИАНТЫ ОТВЕТОВ:
1)
шлицевое
2)
сваркой
3)
резьбовое
4)
паяное
5)
клеевое
ЗАДАНИЕ N 35( - выберите один вариант ответа)
Чертеж, содержащий данные для изготовления и контроля детали, называется...
ВАРИАНТЫ ОТВЕТОВ:
1)
сборочным чертежом
2)
спецификацией
3)
рабочим чертежом
4)
схемой
ЗАДАНИЕ N 36( - выберите один вариант ответа)
Чертеж, выполненный от руки в глазомерном масштабе, называют... .
ВАРИАНТЫ ОТВЕТОВ:
1)
рабочим чертежом
2)
эскизом
3)
сборочным чертежом
4)
чертежом общего вида
5)
схемой
ЗАДАНИЕ N 37( - выберите один вариант ответа)
Конструкторский документ, определяющий конструкцию изделия, взаимодействие его основных составных частей и поясняющий принцип работы изделия называется …
ВАРИАНТЫ ОТВЕТОВ:
1)
габаритным чертежом
2)
сборочным чертежом
3)
чертежом общего вида
4)
рабочим чертежом
ЗАДАНИЕ N 38( - выберите один вариант ответа)
Деталирование сборочного чертежа - это... .
ВАРИАНТЫ ОТВЕТОВ:
1)
заполнение спецификации сборочного чертежа
2)
подетальное описание изделия по его сборочному чертежу
3)
мысленное расчленение сборочной единицы на отдельные детали
4)
разработка чертежей отдельных деталей по сборочному чертежу
ЗАДАНИЕ N 39( - выберите один вариант ответа)
Компьютерная графика является подсистемой …
ВАРИАНТЫ ОТВЕТОВ:
1)
социальной системы
2)
биологической системы
3)
системы автоматизированного проектирования
4)
политической системы
ЗАДАНИЕ N 40( - выберите один вариант ответа)
С помощью элемента рабочего окна программы AutoCAD, изображенного на рисунке, выполняется …
ВАРИАНТЫ ОТВЕТОВ:
1)
выполнение текста
2)
управление слоями
3)
редактирование графических примитивов
4)
вычерчивания графических примитивов
ЗАДАНИЕ N 41( - выберите один вариант ответа)
Элемент рабочего окна программы КОМПАС, изображенный на рисунке, называется …
ВАРИАНТЫ ОТВЕТОВ:
1)
панелью переключения
2)
панелью специального управления
3)
инструментальной панелью геометрии
4)
панелью управления
ЗАДАНИЕ N 42( - выберите один вариант ответа)
Процесс создания моделей геометрических объектов, содержащих информацию о геометрических параметрах изделия, функциональную и вспомогательную информацию называют … моделированием.
цифра 2 означает, что …
