Инструкция по настройке модема HUAWEI SmartAX MT800 с параметрами VPI-0, VCI-33.
1. Подготовка модема к работе
- Перед началом работы настоятельно рекомендуется ознакомиться с руководством пользователя, прилагаемого к модему
- Установите драйвер (управляющую программу) в соответствии с рекомендациями производителя ADSL модема (см. руководство пользователя прилагаемого к ADSL модему)
- Подключите адаптер питания к разъему на задней панели модема, а другой его конец подключите к силовой розетке или другому источнику питания. Индикатор Power загорится, что говорит о правильной работе.
- Подключите один конец кабеля к порту Ethernet на задней панели модема, а другой конец подключите свободному порту Ethernet компьютера
- Подключите один конец телефонного кабеля к порту ADSL на задней панели модема, а другой конец подключите к настенной телефонной розетке.
- Создайте новое или измените существующее сетевое соединение
Выполните следующие шаги для настройки компьютера под управлением Windows XP:
- В меню Пуск (Start) выберите пункт Настройка (Settings)и затем Сетевые подключения (Network Connections).
- В окне Сетевые подключения щелкните правой кнопкой мыши на Подключение по локальной сети, затем выберите Свойства.
- На вкладке Общие меню Подключение по локальной сети-Свойства, выделите пункт Протокол Интернета (TCP/IP)
- Нажмите на кнопку Свойства. (Рис. 1)
Рис.1

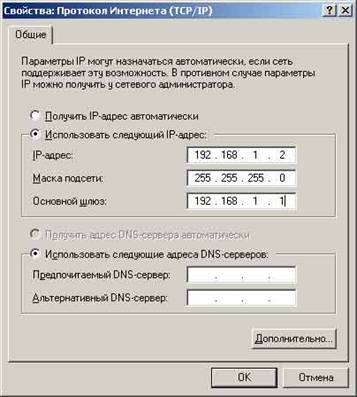

- установите параметры (Рис 2):
параметр | значение |
IP-адрес: | 192.168.1.2 |
Маска подсети: | 255.255.255.0 |
Основной шлюз: | 192.168.1.1 |
DNS server | 192.168.1.1 |
Рис.2
- Нажмите кнопку «ОК»
2. Настройка модема.
2.1. Перед тем как приступить к настройке модема обязательно нужно выдернуть телефонный провод из модема.
Доступ к web-интерфейсу модема:
- Для конфигурации модема запустите обозреватель интернет страниц (например Internet Explorer)
- Наберите в адресной строке http://192.168.1.1
Для доступа к конфигурации модема введите в открывшемся окне атрибуты предоставленные производителем оборудования (см. инструкцию ADSL модему)
имя пользователя | admin |
пароль | admin |
2.2. Настройка соединения

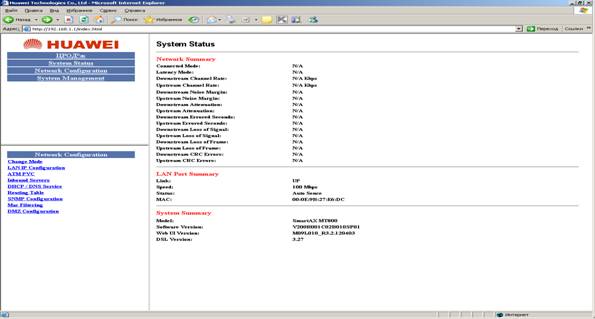

· В появившемся окне выберите пункт «Network Configuration» (См. Рис.3).
Рис.3

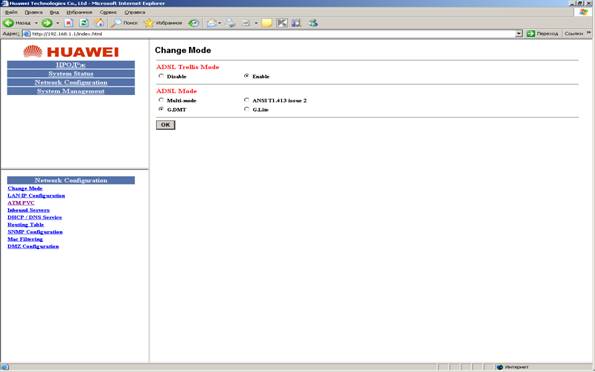

В появившемся окне в строке ADSL mode ставим галочку G. DMT, нажимаем кнопку ОК (См. Рис.4).
Рис.4

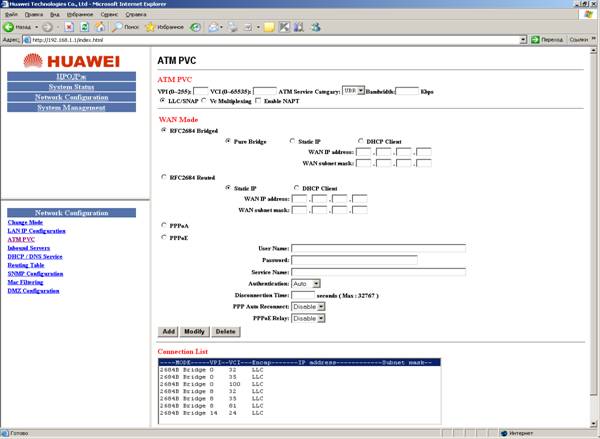

Далее выбираем пункт ATM PVC (См. Рис.5)
Рис.5
- Введите параметры в соответствии с таблицей:
параметр | значение |
VPI | 0 |
VCI | 33 |
ATM Service Category: | UBR |
Encapsulation | LLC/SNAP |
WAN Mode | RFC2684 Bridged |
WAN Mode | Pure Bridge |

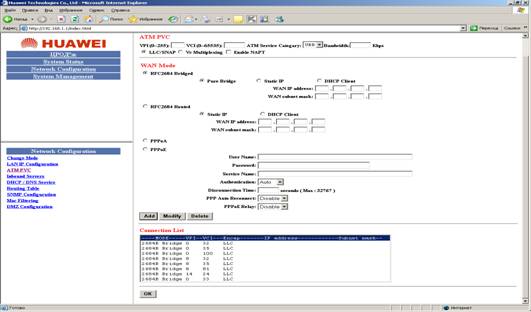

Нажимаем кнопку Add. В поле «Connection List» добавляется созданное нами соединение(См. Рис.6).
Нажимаем кнопку ОК. Настройка модема на этом завершена.
