После обработки ведомости координат приступают к вычерчиванию плана. Составление плана начинается с разбивки и оцифровки сетки квадратов (3 х 4 квадрата) размером 10 х 10 см. на листе чертежной бумаги формата А2.
План вычерчивается в масштабе 1:500. Точки теодолитного хода наносят на план по вычисленным координатам, а контуры и объекты местности в соответствии с абрисом (рис.1.2,1.3, 1.4) – способами полярных координат, перпендикуляров, угловых, линейных засечек и створов (рис.1.1)
а) способ перпендикуляров (все необходимые размеры указаны на рис1.2,1.3, 1.4);
б) полярный способ (необходимые углы и расстояния до точки указаны в журнале
измерения углов и линий);
в) способ угловых засечек (углы на нужную точку указаны в журнале измерения
углов и линий;
г) способ линейных засечек (расстояния до точки указаны на рис 1.2, 1.3, 1.4);
д) способ створов (см. рис 1.2, 1.3, 1.4).

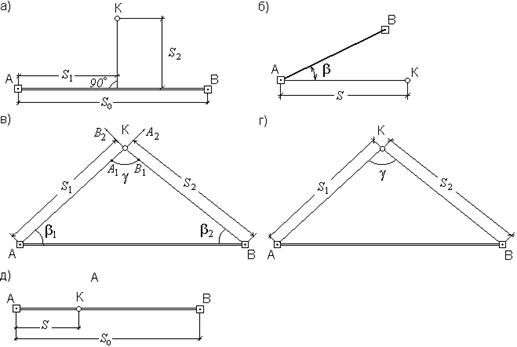

Рис. 1.1 способы нанесения контуров и объектов местности

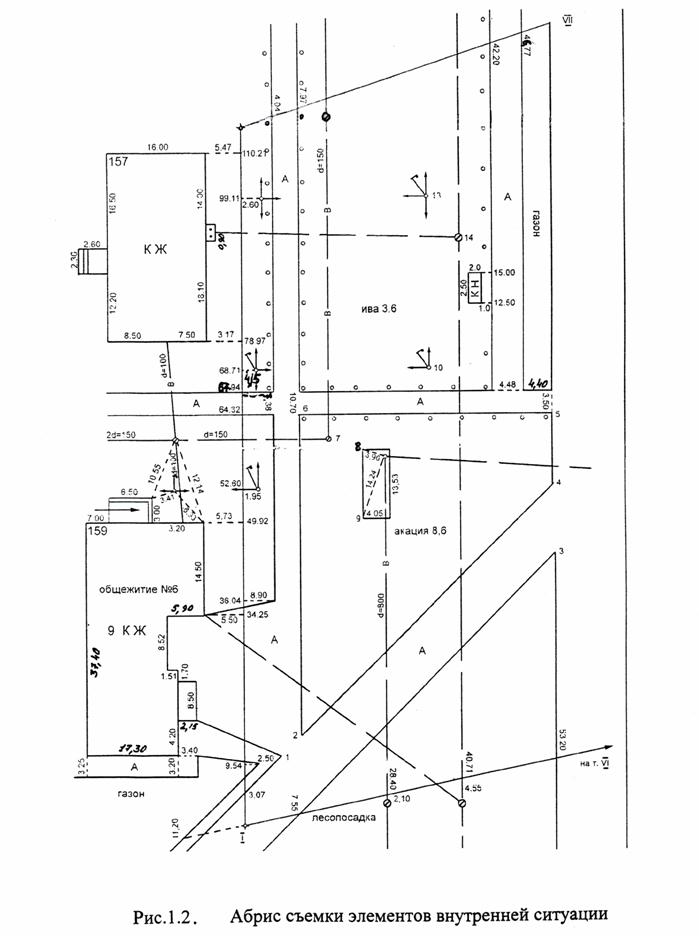

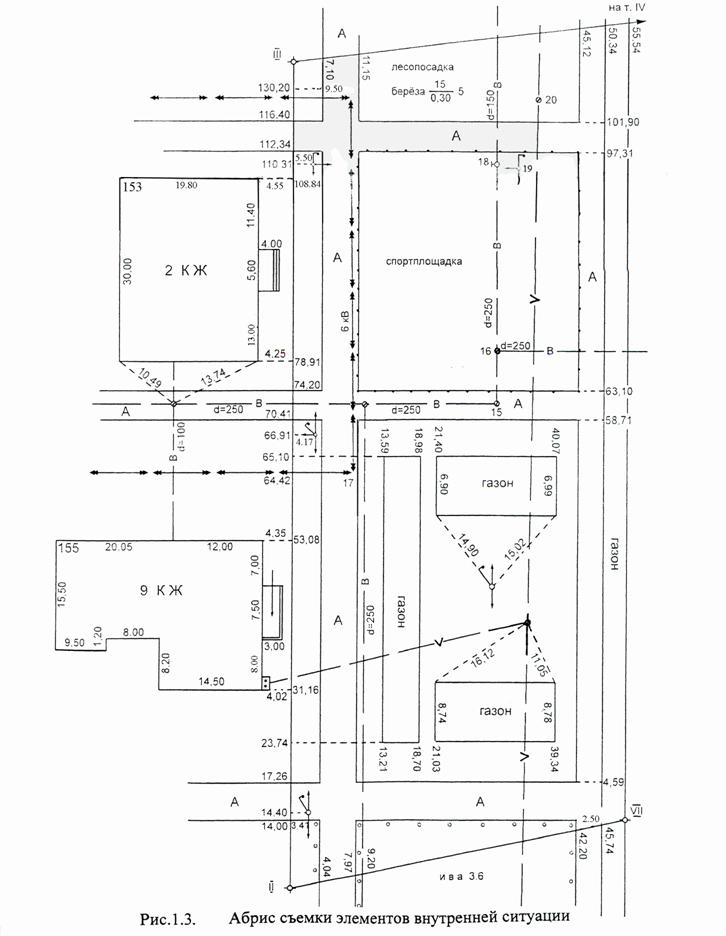

При построении плана необходимо внимательно изучить абрис (рис. 1.2, 1.3, 1.4), чтобы не пропустить точку, не перепутать ее принадлежность к контуру и точно установить способ ее нанесения.
Значения углов и расстояний на плане не выписывают. Полностью оформленный в карандаше план обводят тушью в соответствии с условными знаками.
для I варианта
для II варианта
для I и II вариантов
ВАРИАНТЫ
Номер варианта выдается преподавателем.
№ вар | Начальный | Координаты, м | № вар | Начальный азимут | Координаты, м | ||
Х | У | Х | У | ||||
1 | 11о 25/ | 100.000 | 100.000 | 17 | 2270 38/ | 979.000 | 347.000 |
2 | 1320 14/ | 654.000 | 435.000 | 18 | 1280 01/ | 735.000 | 020.000 |
3 | 1530 22/ | 329.000 | 741.000 | 18 | 3290 23/ | 904.000 | 778.000 |
4 | 1440 48/ | 277.000 | 913.000 | 20 | 300 46/ | 592.000 | 496.000 |
5 | 1250 51/ | 525.000 | 404.000 | 21 | 3310 17/ | 903.000 | 558.000 |
6 | 2160 04/ | 313.000 | 197.000 | 22 | 320 55/ | 709.000 | 202.000 |
7 | 3070 15/ | 462.000 | 212.000 | 23 | 1330 21/ | 531.000 | 162.000 |
8 | 2180 54/ | 901.000 | 732.000 | 24 | 2340 39/ | 119.000 | 325.000 |
9 | 1190 07/ | 333.000 | 758.000 | 25 | 1350 09/ | 224.000 | 678.000 |
10 | 200 44/ | 050.000 | 300.000 | 26 | 360 57/ | 030.000 | 451.000 |
11 | 2710 32/ | 184.000 | 070.000 | 27 | 3370 36/ | 383.000 | 773.000 |
12 | 3220 12/ | 212.000 | 425.000 | 28 | 1380 42/ | 825.000 | 080.000 |
13 | 1230 57/ | 568.000 | 314.000 | 29 | 2390 14/ | 434.000 | 825.000 |
14 | 2240 30/ | 090.000 | 698.000 | 30 | 400 26/ | 090.000 | 899.000 |
15 | 250 01/ | 782.000 | 229.000 | 31 | 1410 33/ | 271.000 | 625.000 |
16 | 1260 13/ | 462.000 | 040.000 | 32 | 2420 04/ | 513.000 | 238.000 |
Для I варианта теодолитного хода начальный азимут соответствует линии1-2; для II варианта - линии 2-3.
К сдаче предоставляются:
1) обработанный журнал измерения углов и линий;
2) ведомость координат с вычисленными координатами точек теодолитного хода;
3) горизонтальный план местности, вычерченный тушью в соответствии с условными знаками.
При сдаче работы необходимо знать все термины, используемые в теодолитной съемке и обозначаемые ими понятия, процесс получения исходных данных (полевые работы), методику обработки ведомостей и журналов, уметь пользоваться формулами и составлять горизонтальный план местности.
Контрольные вопросы
1. Что такое теодолитный ход?
2. Как вычислить угловую невязку fβ в теодолитном ходе?
3. Как вычислить допустимую угловую невязку fβдоп в теодолитном ходе?
4. Как распределить поправки в углы теодолитного хода?
5. Порядок вычисления дирекционных углов.
6. Формулы вычисления приращений координат.
7. Вычисление невязок fΔх и fΔy приращений координат.
8. Что такое абсолютная fабс и относительная fотн невязки в теодолитном ходе?
9. Как распределяются поправки в приращения координат?
10. Вычисление координат точек теодолитного хода и их контроль.
Образец оформления плана показан на рис1.5.
 |
П Л А Н
участка местности
М 1: 500 Выполнил студент
Рис. 1.5 Образец оформления плана
План оформляется в цвете в соответствии с условными знаками. Пересечение координатных осей вычерчивается зеленым цветом. Асфальт отмывается розовым цветом. Горизонтали (плавные волнистые линии)на плане вычерчивать не нужно
Значения углов и расстояний на плане не выписывают.
Расчетно - графическая работа № 2
« Продольно - поперечное нивелирование трассы »
Продольно - поперечное нивелирование применяется при проведении инженерных изысканий для строительства сооружений линейного типа (инженерных коммуникаций, дорог и т. д.).
Целью работы является освоение методики обработки результатов нивелирования трассы, составление профиля по результатам вычислений и проектирование подземного трубопровода.
Перед началом работы необходимо изучить схему геометрического нивелирования и порядок выполнения полевых работ при продольно-поперечном нивелировании трассы.
Исходные данные:
1) журнал нивелирования трассы (табл. 2.1).
В первой колонке журнала «номера станций» указан номер станции, с которых
выполнялось нивелирование. В колонке «№№ пикетов и промежуточных точек» записаны пикеты и плюсовые точки (точки перегиба местности), лежащие между пикетами. В колонке «отсчеты по рейке» записаны два отсчета. Верхний – по черной стороне рейки, нижний – по красной стороне. На промежуточные (плюсовые) точки записан только один отсчет – по черной стороне рейки.
Обработка журнала включает следующие этапы:
I. Проверка правильности отсчетов.
Из красного отсчета на каждый пикет вычесть черный отсчет на этот же пикет. Результат должен быть 4785 ± 5мм.
П. Вычисление превышений между связующими пикетами
Для этого нужно из черного отсчета на предыдущий пикет вычесть черный отсчет на следующий пикет. Затем из красного отсчета на предыдущий пикет вычесть красный отсчет на следующий пикет
h
= a2 - b2; hКР = aКР – bКР,
«где а2, b2 и акр, bкр - отсчеты по черной и красной сторонам рейки.
Наприме, превышение между ПК29 и ПК30 = 1и 6030 – 5592.
Если превышения между связующими пикетами по черной и красной стороне рейки различаются не более чем на 10 мм, то вычисляют среднее превышение:
Результаты записывают в колонку «превышения». Сверху превышение по черной стороне рейки, ниже – по красной стороне, еще ниже среднее превышение.
|
