Подвижный рентгенодиагностический комплекс
ПРДК-«Полюс»
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Настоящие технические условия (ТУ) распространяются на подвижный рентгенодиагностический комплекс (ПРДК)-«Полюс» (далее ПРДК), предназначенный для проведения рентгенографических, рентгеноскопических, флюорографических и ультразвуковых медицинских исследований в зонах антропогенных и природных катастроф, а также для профилактических обследований населения, проживающего в районах, удаленных от медицинских учреждений.
Область применения - ПРДК может быть использован для укомплектования военных полевых госпиталей, медицинских отрядов
специального назначения и гражданских медучреждений.
Технические условия устанавливают требования к ПРДК, изготавливаемых для внутреннего рынка, а также для поставки на экспорт.
Состав ПРДК:
1. Флюорографическое отделение, размещенное в аппаратной машине РК 100 (кузове-фургоне К4310) установленном на шасси автомобиля КАМАЗ-43114.
2. Рентгеновское отделение, размещенное в палатке пневмосооружения ПСМ-4.
3. Энергетическое отделение, размещенное в электростанции РК 200 (кузове-фургоне КП 4А), установленном на шасси автомобильного прицепа СМЗ-782Б.
ПРДК рассчитан на эксплуатацию при наружных температурах воздуха от минус 40°С до плюс 40°С, относительной влажности воздуха до 98% при плюс 25°С, запыленности воздуха до 1,5 г/м3 и в районах, расположенных на высоте до 3000 м над уровнем моря.
ПРДК по степени потенциального риска применения относится к классу 2б согласно ГОСТ Р 51609.
ПРДК в зависимости от возможных последствий отказа в процессе эксплуатации относится к классу Б по ГОСТ Р 50444.
Вид климатического исполнения ПРДК – У1 по ГОСТ .
Пример обозначения при заказе и в документации другой продукции:
«Подвижный рентгенодиагностический комплекс-«Полюс», ТУ
1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
1.1. ОБЩИЕ ТРЕБОВАНИЯ
1.1.1. ПРДК должен соответствовать требованиям настоящих технических условий, комплекта конструкторской документации ГИШЛ.94119.001, ГИШЛ.941119.001 ТУ, ГОСТ Р , ГОСТ , Санитарным правилам и Нормам СанПиН 2.6.1.1192-03.
1.2. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
1.2.1. Вместимость при движении (включая место водителя) должна быть 3 человека, в том числе для медицинского персонала – 2 человека.
Вместимость на стоянке при обслуживании населения должна быть для медицинского персонала – 2 человека, для обследуемых – 6 человека.
1.2.2. Основные размеры ПРДК должны соответствовать значениям, указанным в таблице 1 и рисунку 1:
Таблица 1
Параметр | Значение | |
Флюорографическое отделение | Энергетическое отделение | |
Габаритные размеры, мм, не более | ||
-длина | 8140 | 6826 |
-ширина | 2550 | 2580 |
-высота | 3452 | 3340 |
Колёсная база | 4660 | 2930 |
1.2.3. Показатели массы ПРДК должны соответствовать значениям, указанным в таблице 2.
Таблица 2
Параметр | Значение | |
Флюорографическое отделение | Энергетическое отделение | |
Полная масса базового автомобиля, не более | 14 790 | 7 030 |
Распределение полной массы на дорогу, не более | ||
-через шины передних колёс | 5 490 | 3 600 |
-через шины задних колёс | 9 300 | 3 430 |
Снаряжённая масса а/м с кабинетом, не более | 10 755 | 3 590 |
Распределение снаряжённой массы на дорогу, не более | ||
-через шины передних колёс | 5 440 | 1 900 |
-через шины задних колёс | 5 315 | 1 690 |
1.2.4. Масса переносных (выносных) изделий, входящих в комплект поставки, не должна превышать 25 кг на одно место, при этом масса, приходящаяся на одну руку для переноса, не должна превышать 12,5 кг.

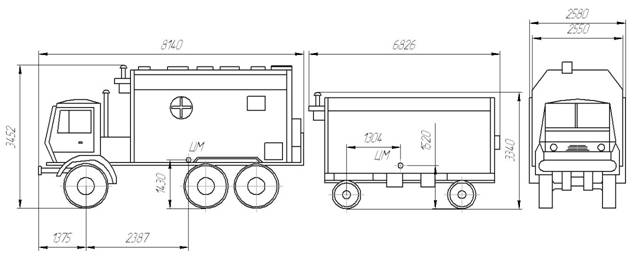

Рис. 1. Подвижный рентгенодиагностический комплекс ПРДК. Основные размеры.
