Подключение оборудования

Подключение оборудования

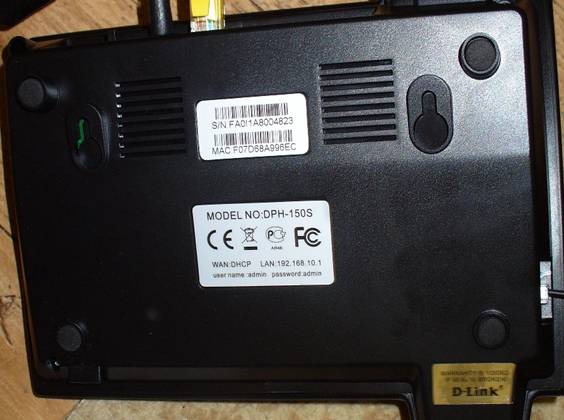

1.  IP адрес LAN имя и пароль для входа указаны на шильдике на задней стенке аппарата.

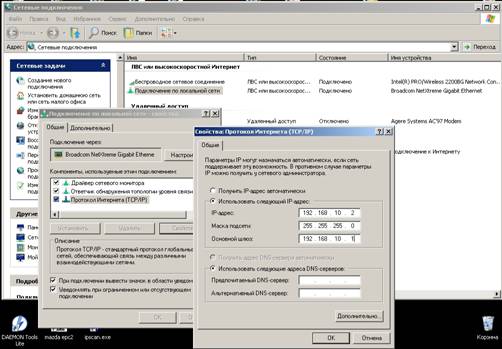

2.  Подключить ноутбук к LAN порту кабелем из комплекта. Настроить на ip адрес подключения по локальной сети.

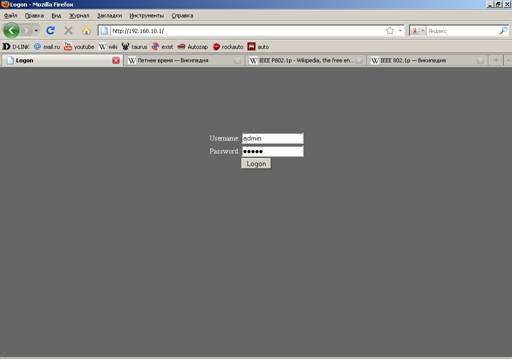

3.  Запустить браузер. В адресной строке ввести ip адрес телефона http://192.168.10.1

Username: admin

Password: admin

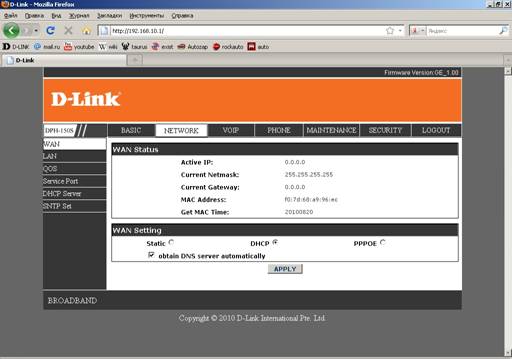

4.  В настройках WAN указать DHCP. IP адрес порта WAN телефон будет получать автоматически.

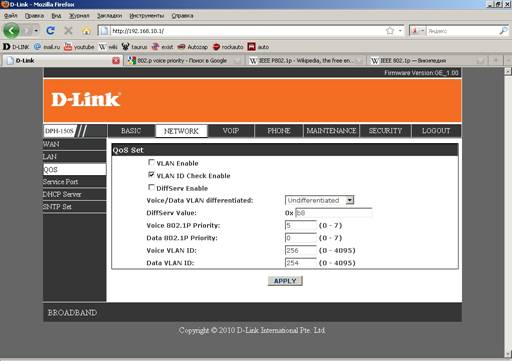

5.  Настройка качества обслуживания QoS. («5» - это Voice, < 10 ms latency)

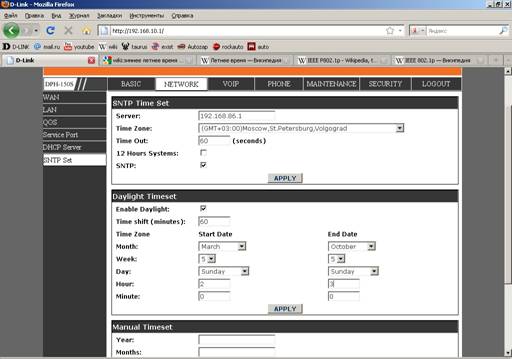

6.  Настройка времени. Телефон будет синхронизироваться от SNTP сервера 192.168.86.1. Точность 1 секунда. Примерно через 30 секунд «01 Jan» на дисплее телефона сменится на текущую дату-время.

Последний перевод часов на «летнее время» (час вперёд) в России состоится 27 марта 2011 года, после чего стрелки переводиться уже не будут. Соответственно, следует убрать галку Enable Daylight. А TimeZone выставить GMT+04:00.

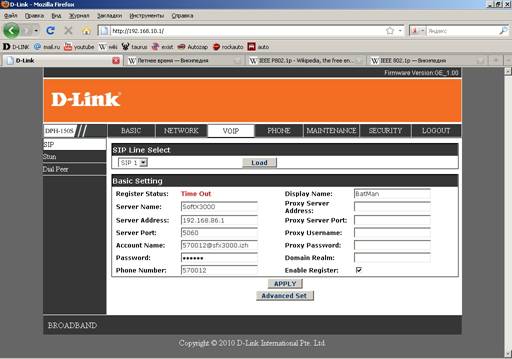

Настройки SIP

Параметр	Значение	Комментарий
Server Name	SoftX3000	Нет особой роли, просто описание.
Server Address	192.168.86.1	На самом деле, это не адрес Softswitch , а адрес SBC (контроллера пограничных сессий)
Server Port	5060	Стандартный порт протокола SIP
Account Name	У каждого абонента свое	Имя под которым телефон (мультимедиа терминал) регистрируется на Softswitch. Формат вида [email protected]
Password	У каждого абонента свой	Пароль под которым телефон (мультимедиа терминал) регистрируется на Softswitch
Phone number	У каждого абонента свой	Городской 6-ти значный номер телефона.
Display name		Имя, которое высветится на аппарате вызываемого абонента. Если, конечно, аппарат эту функцию поддерживает.
Enable Register	V	Запустить процедуру регистрации.

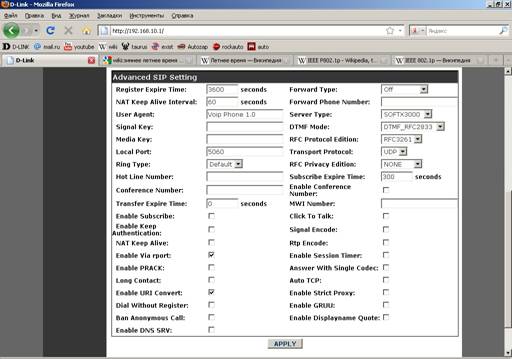

Расширенные настройки (Advanced Set)

Параметр	Значение	Комментарий
Register expire time	3600 сек	Период регистрации на сервере
Server Type	SoftX3000	Тип softswitch
DTMF mode	DTMF_RFC2833	Стандарт передачи тональных сигналов (например, для управления сложными меню типа: “Нажмите ‘2’ чтобы оставить сообщение”)
Transport protocol	UDP	Транспортный протокол для передачи данных в сетях IP

В случае если Register Status будет «Registered», значит телефон успешно зарегистрировался на softswitch. Если иначе: можно убрать галочку напротив «Enable Register», нажать «APPLY». Затем снова поставить галочку, нажать «APPLY», запустив тем самым процедуру регистрации заново.

Кстати, если снять трубку телефона и услышать 425 Гц “Ответ станции” - это ничего не значит. Акустические тональные сигналы генерирует сам аппарат.

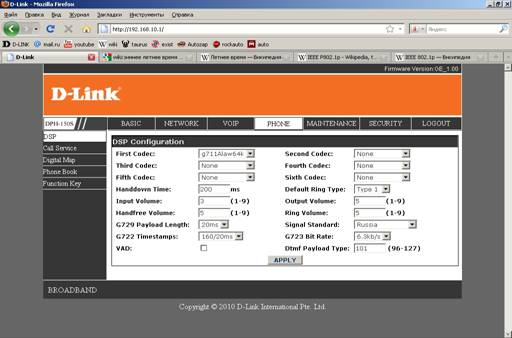

Настройка кодеков.

Данный аппарат поддерживает множество кодеков. Однако выйти в телефонную сеть общего пользования (любой звонок на другой коммутатор) можно только с кодеком G711, закон кодирования a-law. Поэтому First Codec: g711Alaw64k, а остальные отключаем. Signal Standard: Russia.

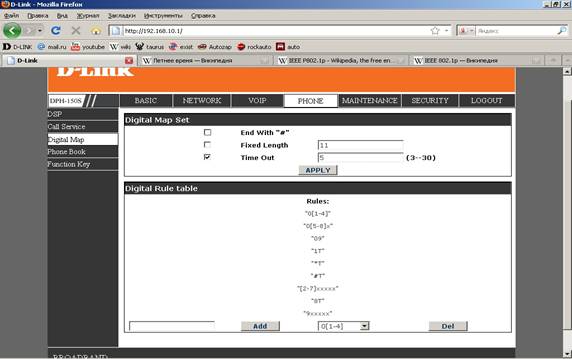

Настройка цифровой карты (digitmap)

При наборе цифр вызываемого абонента цифры передаются на коммутатор одним блоком. Так как вызываемые номера телефонов имеют разную длину необходимо произвести настройку правил набора. Пример настройки: запись 0[5-8]x означает, что можно набирать трехзначные номера 050, 051, 05Ниже настройки для Ижевска (6-тизначная нумерация).

Безопасность

Чтобы исключить доступ злоумышленника к настройкам телефона через сеть WAN (имя и пароль хранятся в открытом виде!) нужно менять пароль администратора.
